Номер по Госреестру СИ: 19953-11
19953-11 Концентратомеры бора
(ОКБ-10)
Назначение средства измерений:
Концентратомеры бора ОКБ- 10 (далее концентратомеры) предназначены для измерения массовой доли изотопа бор-10 в технологических растворах, для поверки и градуировки концентратомеров бора типа НАР.
Внешний вид.
Концентратомеры бора
Рисунок № 1
Внешний вид.
Концентратомеры бора
Рисунок № 2
Внешний вид.
Концентратомеры бора
Рисунок № 3
Внешний вид.
Концентратомеры бора
Рисунок № 4
Внешний вид.
Концентратомеры бора
Рисунок № 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации графическим способом и на лицевую панель концентратомера методом шелкографии.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к концентратомерам бора ОКБ-10
-
1 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
-
2 ПНАЭ Г-1-024-90 Правила ядерной безопасности реакторных установок атомных станций ПБЯ РУ АС-89.
-
3 ОСТ 95.332-93 Изделия ядерного приборостроения и радиационной техники. Правила приемки.
-
4 еИ2.840.025 ТУ Концентратомеры бора ОКБ-10. Технические условия.
Поверка
Поверкаосуществляется по документу МП 91-243-2010 «ГСИ. Концентратомеры бора ОКБ-10. Методика поверки», утверждённому ФГУП «УНИИМ» в январе 2011 г.
Основные средства, используемые при поверке: ГСО 8544-2004 Государственный стандартный образец состава кислоты борной, обогащенной изотопом бора с аттестованным значением: массовой (атомной) доли изотопа бор-10: 96,60% (96,90 %), с абсолютной погрешностью аттестованного значения 0,06 %; массовой доли основного вещества в борной кислоте 99,95 % с абсолютной погрешностью аттестованного значения 0,05 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Изготовитель
Акционерное общество «Научно-исследовательский институт технической физики и автоматизации» (АО «НИИТФА »)
Юридический адрес: 115230, г. Москва, Варшавское шоссе, 46
Тел./факс (499) 611-25-22; 611-53-44
ИНН 7726606316
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «Уральский научноисследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»)
Юридический адрес:
620000, г. Екатеринбург, ул. Красноармейская, 4
Тел. (343) 350-26-18
В концентратомерах использован метод нейтронной абсорбциометрии, основанный на поглощении тепловых нейтронов ядрами изотопа бор-10 в водном растворе борной кислоты. Количество регистрируемых импульсов блоком детектирования нейтронов зависит от массовой доли изотопа бор-10 в измерительном объёме; выходной сигнал - скорость счёта импульсов от регистрируемых нейтронов - определяется массовой долей изотопа бор-10 в растворе.
Конструктивно концентратомер состоит из блока детектирования нейтронов со счетчиком нейтронов СИ-19Н - блока измерения; устройства регистрации информации -блока настройки датчика БНД; блока стабилизированного питания; радионуклидного плутонийбериллиевого источника быстрых нейтронов типа ИБН-7; измерительных ячеек, заполняемых анализируемым раствором борной кислоты.
Концентратомеры выпускаются в двух вариантах исполнения: концентратомер бора ОКБ-10 еИ2.840.025 (рисунок 1) и концентратомер бора ОКБ-10 еИ2.840.025-01 (рисунок 2). Второе исполнение имеет дополнительное устройство обработки информации УНО-60М с двумя аналоговыми выходами, результат измерений отображается в г/кг.
а) б)в)

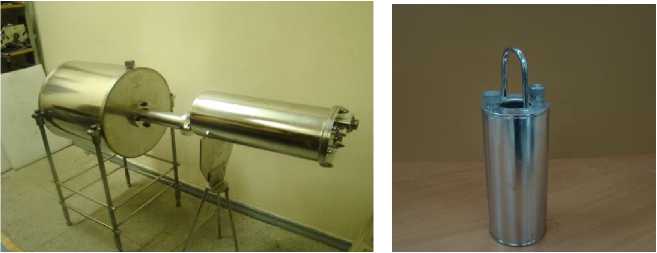

Рисунок 1 - Концентратомер бора ОКБ-10 еИ2.840.025

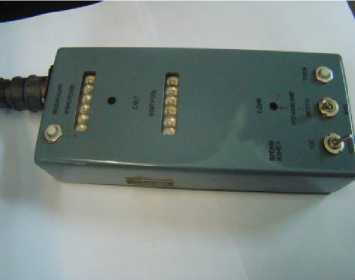

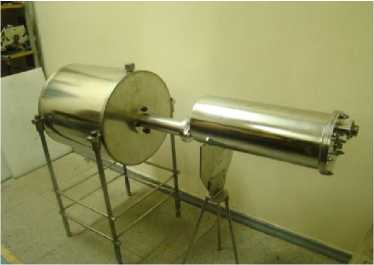

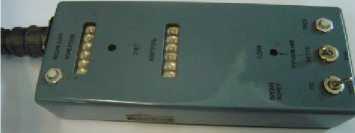

а) блок измерения; б) измерительная ячейка; в) блок настройки датчика БНД
Место для нанесения оттиска клейма
в) г)

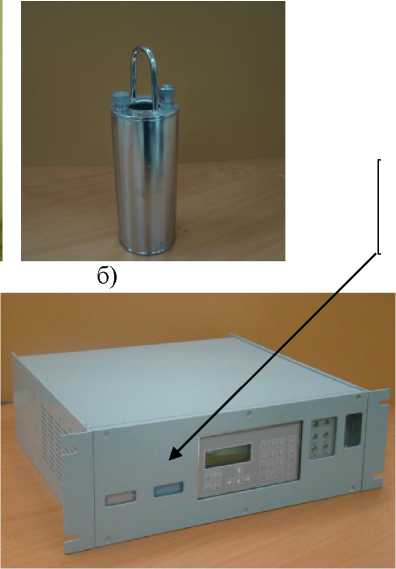

Рисунок 2 - Концентратомер бора ОКБ-10 еИ2.840.025-01
а) блок измерения; б) измерительная ячейка; в) блок настройки датчика БНД; г) УНО-60М
Программное обеспечение отсутствует.
Таблица 2
Обозначение |
Наименование |
Количество на исполнение | |
еИ2.840.025 |
еИ2.840.025-01 | ||
еИ5.176.171 |
Блок измерения |
1 |
1 |
еИ3.031.116 |
У стройство обработки информации УНО-60М-02 |
- |
1 |
еИ4.199.075 |
Блок настройки датчика БНД |
1 |
1 |
еИ4.075.759 |
Комплект монтажных частей |
- |
1 |
еИ5.184.016 |
Ячейка измерительная |
7 |
7 |
Источник нейтронов ИБН-7 ТУ 95.1075-83* |
* |
* | |
Комплект запасных частей Счетчик СИ19Н ОДО.339.142.ТУ |
1 |
1 | |
Источник питания постоянного тока Б5-71/1ММ ТУ 6688-001-75414802-2009 |
1 |
- | |
еИ2.840.025ВЭ |
Ведомость эксплуатационных доку- |
1 |
1 |
ментов | |||
еИ2.840.025 РЭ |
Концентратомеры бора ОКБ-10. РЭ |
1 |
1 |
еИ4.099.033 |
Ключ |
1 |
1 |
еИ6.433.650 |
Заглушка |
1 |
1 |
МП 91-243-2010 |
ГСИ. Концентратомеры бора ОКБ-10. Методика поверки |
1 |
1 |
еИ4.175.019 |
Упаковка |
1 |
- |
еИ4.175.019-01 |
Упаковка |
- |
1 |
* Источник нейтронов в комплект поставки не входит, приобретается Покупателем концентратомеров по отдельному заказу.
Таблица 1
Наименование характеристики |
Значение характеристики |
1 Диапазон измерений массовой доли изотопа бор-10, г/кг |
от 0 до 1,6 |
2 Пределы допускаемой основной абсолютной погрешности, ±До, г/кг в диапазоне (0 - 0,4), г/кг в диапазоне (0,4 - 0,8) , г/кг в диапазоне (0,8 - 1,6) , г/кг |
±0,002 ±(0,002+0,02(рх-0,4)) ±(0,01+0,0125(Цх-0,8)) |
3 Время установления рабочего режима, мин, не более |
60 |
4 Нестабильность выходного сигнала за 72 часа работы, г/кг, не более |
До |
5 Предел допускаемой дополнительной абсолютной погрешности при изменении температуры окружающего воздуха и температуры анализируемого раствора в диапазоне от 10°С до 35°С на каждые 10°С, г/кг |
±До |
6 Мощность эквивалентной дозы излучения, Зв/ч, не более:
|
1Д10’4 (10 мбэр/ч) 1Д10-5 ( 1 мбэр/ч) |
7 Напряжение питания от сети переменного тока, В с частотой, Гц |
220+22.зз 50 +1-2,5 |
Наименование характеристики |
Значение характеристики |
8 Потребляемая мощность, В •А, не более для исполнения еИ2.840.025 |
25 |
для исполнения еИ2.840.025-01 |
100 |
9 Масса, кг, не более: - блока измерения |
52 |
- блока настройки датчика БНД |
1,0 |
- УНО-60М (для исполнения еИ2.840.025-01) |
12,0 |
10 Габаритные размеры, мм, не более: - блока измерения |
1275x500x893 |
- блока настройки датчика БНД |
240x100x55 |
- УНО-60М (для исполнения еИ2.840.025-01) |
530x152x380 |
Примечание -li х - значение массовой Доли изотопа бор-10 в растворе |
