Сведения о средстве измерений: 19496-07 Анализаторы аэрозоля

Номер по Госреестру СИ: 19496-07
19496-07 Анализаторы аэрозоля
(TM мод. TM-DATA, TM-F, TM-M)

Назначение средства измерений:
Анализаторы аэрозоля TM модификации TM-DATA, TM-F, TM-M (далее - анализаторы TM) предназначены для измерения массовой концентрации пыли различного происхождения и химического состава при контроле превышения предельно-допустимых концентраций в воздухе рабочей зоны, технологического контроля систем кондиционирования, вентиляционных систем и чистоты воздуха объектов различного назначения.

Внешний вид. Анализаторы аэрозоля, http://oei-analitika.ru рисунок № 1

Внешний вид.
Анализаторы аэрозоля
Рисунок № 1

Внешний вид.
Анализаторы аэрозоля
Рисунок № 2

Внешний вид. Анализаторы аэрозоля, http://oei-analitika.ru рисунок № 3

Внешний вид.
Анализаторы аэрозоля
Рисунок № 3

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 12.10.2017
Номер записи - 98804
ID в реестре СИ - 321204
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

нет модификации, нет данных , модификации TM-M, модификации TM-DATA, мод. TM-DATA, Анализатор аэрозоля, TM мод. TM-DATA, TM-F, TM-M,

Производитель

Изготовитель - Фирма "Helmut HUND GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

OW_4 Количество поверок, выполняемых для юридических и физических лиц

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 14
Выдано извещений - 1
Кол-во периодических поверок - 3
Кол-во средств измерений - 2
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№828 от 2012.10.11 О продлении срока действия свидетельств об утверждении типа средств измерений (Регистрационный номер в Гос.реестре СИ 15971-07,22819-07,18413-02,23604-02,35319-07,31210-12,20592-06,28301-08,35212-07,1599-90,4666-96,4667-96,19496-07,22211-07,35299-07,31439-06,35204-07,35203-07,35692-07,20190-07,20189-07,8094-81,31476-06,36111-07)

№624 от 2018.04.03 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"

№1532 от 2018.07.20 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго

№1671 от 2020.10.02 О внесении изменений в описание типа СИ АИИС КУЭ ПАО "Мосэнерго"

№124 от 2023.01.25 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Мясо и мясная продукция" (ТК 226)

Наличие аналогов СИ: Анализаторы аэрозоля (TM мод. TM-DATA, TM-F, TM-M)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель
19496-07 Анализаторы аэрозоля (TM мод. TM-DATA, TM-F, TM-M) Фирма "Helmut HUND GmbH" (ГЕРМАНИЯ )	30979-11 Приборы контроля запыленности воздуха (ПКА-01) ООО "Горный-ЦОТ" (РОССИЯ г.Кемерово)

Все средства измерений ООО "Горный-ЦОТ"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
19496-00 01.05.2005	Измерители массовой концентрации пыли, TM-DATA Фирма "Helmut HUND GmbH" (ГЕРМАНИЯ )		1 год
19496-07 12.10.2017	Анализаторы аэрозоля, TM мод. TM-DATA, TM-F, TM-M Фирма "Helmut HUND GmbH" (ГЕРМАНИЯ )	ОТ	1 год
21336-01 01.06.2006	Измерители массовой концентрации пыли, Respicon Фирма "Helmut HUND GmbH" (ГЕРМАНИЯ )		1 год

OW_1 Дерево связей: владельцы СИ и поверители (за все время)

Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.

Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.

В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).

Стоимость 200 руб. или по подписке

Кто поверяет Приборы контроля запыленности воздуха (ПКА-01)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Периодических поверок	Извещений	Для юриков	Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541)	РСТ	нет модификации мод. TM-DATA модификации TM-M модификации TM-DATA	5	3	1	3	3
ФБУ «Кемеровский ЦСМ» (72)	РСТ	нет данных	3	0	0	0	0
ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541)		нет данных TM мод. TM-DATA, TM-F, TM-M	5	0	0	0	0
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285)		Анализатор аэрозоля	1	0	0	0	0

Стоимость поверки Приборы контроля запыленности воздуха (ПКА-01)

Организация, регион	Стоимость, руб	Средняя стоимость

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель анализаторов и титульный лист руководства по эксплуатации анализаторов TM методом компьютерной графики.

лист № 3 всего листов 3

Сведения о методиках измерений

Сведения о методиках (методах) измерений

Методики измерений приведены в эксплуатационной документации.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к анализаторам аэрозоля TM модификации TM-DATA, TM-F, TM-M

1. ГОСТ Р 8.606-2004 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».

2. Техническая документация фирмы-изготовителя.

Поверка

осуществляется по документу МП-242-1378-2012 «Анализатор аэрозоля TM. Методика поверки», утвержденному «04» июля 2012 г. ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева».

Основные средства поверки: рабочие эталоны единицы массовой концентрации частиц в аэ-родисперсных средах в соответствии с ГОСТ Р 8.606-2004 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов». Относительная погрешность не более ± 10 %.

Изготовитель

Фирма «Helmut Hund GmbH», Германия
Адрес: Wilhelm-Will-Str. 7, D-35580 Wetzlar, Germany
Tel. +49 (0) 6441 2004-0, Fax +49 (0) 6441 2004-44
http://www.hund.de, e-mail: info@hund.de

Заявитель

ООО НПО «ЭКО-ИНТЕХ»
Адрес: 115230, Москва, Каширское шоссе, д. 13, корп. 1
тел.: (812) 315-11-45, факс: (812) 327-97-76
http://www.eco-intech.com, e-mail: info@eco-intech.com

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», регистрационный номер 30001-10
Адрес: 190005, Санкт-Петербург, Московский пр., 19
тел: (812) 251-76-01, факс: (812) 713-01-14
http://www.vniim.ru

Принцип действия анализаторов аэрозоля TM - оптический и основан на регистрации рассеянного инфракрасного излучения. Излучаемый источником свет с длиной волны 880 нм попадает в измерительную камеру. Находящиеся в траектории луча аэрозольные частицы рассеивают падающее излучение. Регистрация рассеянного света осуществляется фотоприемником, расположенным под углом 70 градусов по отношению к источнику излучения. Прямое излучение попадает в световую ловушку, в которой поглощается. Интегральные значения интенсивности рассеянного излучения пропорциональны массовой концентрации аэрозольных частиц.

Модификации анализаторов TM-DATA, TM-F, TM-М отличаются габаритами, диапазонами измерений и способом установки на месте эксплуатации: модификация TM-DATA является индивидуальной (носимой), модификации TM-F, TM-М - стационарные.

По способу выдачи информации анализаторы являются комбинированными; по видам источников питания - с электрическим питанием; по степени автоматизации - автоматизированные; по режиму работы - непрерывного действия.

Внешний вид. Приборы контроля запыленности воздуха (ПКА-01), http://oei-analitika.ru

TM-DATA TM-F

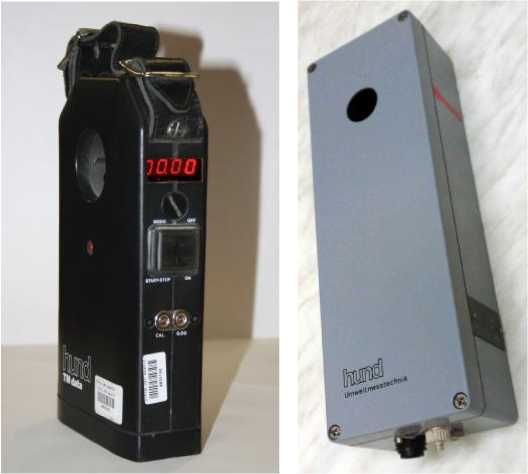

Рис. 1. Внешний вид анализаторов TM
