Номер по Госреестру СИ: 17561-08
17561-08 Анализаторы кондуктометрические
(EXA ISC мод. ISC202, ISC450G)
Назначение средства измерений:
Анализаторы кондуктометрические EXA ISC модели ISC202, ISC450G (далее -анализаторы) предназначены для измерения удельной электропроводимости и состава жидкостей.
Внешний вид.
Анализаторы кондуктометрические
Рисунок № 1
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
преобразование цифрового сигнала в аналоговую форму используются алгоритмы, реализованные в базовом программном обеспечении (БПО) и записанные в постоянной памяти анализатора. Базовое программное обеспечение устанавливается в энергонезависимую память на заводе изготовителе во время производственного цикла. БПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «А» в соответствии с МИ 3286-2010.
Метрологические характеристики анализаторов оценены с учетов влияния на них БПО.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ПО для анализаторов ISC202, ISC450G |
Не ниже 1.01 |
Не используется |
Для преобразования измеренных аналоговых сигналов в цифровой эквивалент и
Знак утверждения типа
Знак утверждения типананосится на лицевую панель прибора и эксплуатационную документацию методом шелкографии.
Сведения о методиках измерений
Сведения о методиках (методах) измерений описаны в руководствах по эксплуатации на анализаторы кондуктометрические ЕХА ISC модели ISC202, ISC450G.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам кондуктометрическим ЕХА ISC модели ISC202, ISC450G
ГОСТ 13350-78 Анализаторы жидкости кондуктометрические ГСП. Общие технические условия
Техническая документация фирмы "Yokogawa Electric Corporation", Япония, фирмы "Yokogawa Europe B.V.", Нидерланды.
Поверка
Поверка осуществляется по документу МП 17561-08 "Анализаторы кондуктометрические ЕХА ISC модели ISC202, ISC450G фирм "Yokogawa Electric Corporation", Япония, «Yokogawa Europe B.V.», Нидерланды. Методика поверки", утвержденному ФГУП «ВНИИМС» 18 ноября 2008 г.При проведении поверки применяют эталонные растворы удельной электрической проводимости 2-ого разряда (водные растворы NaCl).
Изготовитель
Фирма "Yokogawa Electric Corporation", Япония
Адрес: 9-32 Nakacho 2-chome, Musashino-shi, Tokyo 180, Japan
Заявитель
Общество с ограниченной ответственностью "Иокогава Электрик СНГ" (ООО "Иокогава Электрик СНГ")Адрес: 129090, Россия, г. Москва, Грохольский пер., д.13, строение 2.
Тел.: (495) 737-78-68/71, факс: (495) 737-78-69, e-mail: info@ru.yokogawa.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия анализаторов основан на зависимости значений электропроводимости исследуемой жидкости от напряжения индуцированного тока в одной из двух катушек, погруженных в жидкость.
Анализаторы состоят из датчика и измерительного преобразователя и имеют модели:
-
- ISC202 с двухпроводным преобразователем, питающимся постоянным током,
-
- ISC450G с четырехпроводным преобразователем, питающимся переменным током и постоянным током.
Датчик и измерительный преобразователь могут находиться друг от друга на расстоянии до 50 м.
Общий вид анализаторов приведен на рисунке 1.
Значение удельной электропроводимости с учетом термокомпенсации и значение температуры измеряемой среды выводятся на дисплей преобразователя. Температура термокомпенсации может быть установлена потребителем в диапазоне от 0 до 100 °С. Анализаторы выпускаются из производства, настроенными на измерение водных растворов хлористого натрия с температурой компенсации 25 °С. Для измерения удельной электропроводимости других жидкостей анализаторы настраивают по поверочным растворам измеряемых веществ. Одновременно в память преобразователя вводят коэффициенты термокомпенсации этих растворов в интересуемой области температур и их удельные электропроводимости.
Анализаторы могут преобразовывать выходной сигнал датчика в единицы концентрации.
Анализаторы позволяют выделять и хранить в памяти максимальное, минимальное или среднее значение электропроводимости измеряемой среды в задаваемом интервале времени.
Модель ISC450 имеет возможность подключения звуковых сигнализаторов с установлением нижних и верхних порогов срабатывания по электропроводимости и температуре измеряемой среды.
Обмен информацией с внешними приборами в модели ISC202 обеспечивается через аналоговый сигнал и цифровую связь по протоколу HART, в ISC450G - через два независимых выхода аналогового сигнала и цифровую связь по протоколу HART.
Анализаторы обеспечены программой самодиагностики.

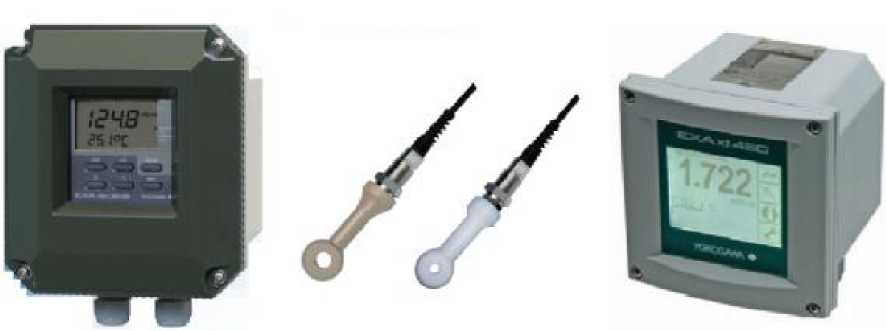

а) модель ISC202 б) ISC40
в) ISC450
Рисунок1 - Общий вид анализаторов кондуктометрических EXA ISC
В комплект поставки анализаторов кондуктометрических ЕХА ISC входят : измерительный преобразователь ISC202G, ISC202S, ISC202SJ, ISC450G (по заказу);
датчик с кабелем ISC40G, ISC40GJ, ISC40S, ISC40SJ (по заказу) - 1 экз.;
комплект эксплуатационной документации - 1 экз.;
методика поверки - 1 экз.
Блоки, поставляемые по заказу покупателя: держатель датчика ISC40FD, ISC40FF; ISC40FS, K1500HG, K1500HF,
ISC40PR,ISC40FDJ, ISC40FFJ, ISC40FSJ;
шаровой клапан BV40; соединительная коробка BA10; BA20; удлинительный кабель WF10; WF10J;
Лист № 4 Всего листов 4 барьер безопасности BARD или KF; распределитель питания PH201G, SDBT.
Диапазоны показаний измерительного преобразователя, См/м Пределы допускаемого приведенного среднеквадратического отклонения случайной составляющей погрешности измерительного преобразователя, %
от 0 до 200 ± 0,5
от 0 до 0,01
от 0,01 до 30 ± 4
Диапазоны измерений удельной электропроводимости анализатора, См/м
Пределы допускаемой основной приведенной погрешности измерений удельной электропроводимости в диапазоне от 0 до 0,01 См/м (в диапазоне температуры от 0 до 100 °С), %
Пределы допускаемой основной относительной погрешности измерений удельной электропроводимости в диапазоне от 0,01 до 30 См/м (в диапазоне температуры от 0 до 100 °С), %
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды на каждой 10 °С, %
Диапазон температуры измеряемой среды, °С
Время установления показаний на уровне 0,9 установившегося значения, с:
модель ISC202
модель ISC450G
Диапазон установки температуры приведения для
термокомпенсации, °С
Диапазон аналогового выходного сигнала, мА
Масса, кг, не более:
- датчик
- преобразователь
модель ISC450G
модель ISC202
Габаритные размеры, мм, не более:
- датчик
- преобразователь :
модель ISC202
модель ISC450G
Лист № 3
Всего листов 4 ± 1
от минус20 до плюс 130
8
4 от 0 до 100
от 4 до 20
0,6
2,5
1,6
123х50х30
202х180х115
144x144x141
Условия эксплуатации:
о
модель ISC202 модель ISC450G
|
от минус 10 до плюс 55 от минус 20 до плюс 55 |
модель ISC202 |
от 17 до 40 постоянного тока |
модель ISC450G |
от 85 до 265 переменного тока от 9,6 до 30 постоянного тока |
- диапазон относительной влажности окружающей среды, % |
от 10 до 90 (без конденсации) |
