Номер по Госреестру СИ: 15501-12
15501-12 Измерители влажности газов
(ИВГ-1)
Назначение средства измерений:
Измерители влажности газов ИВГ-1 предназначены для измерения и регулирования температуры точки росы неагрессивных технологических газов и газовых смесей.

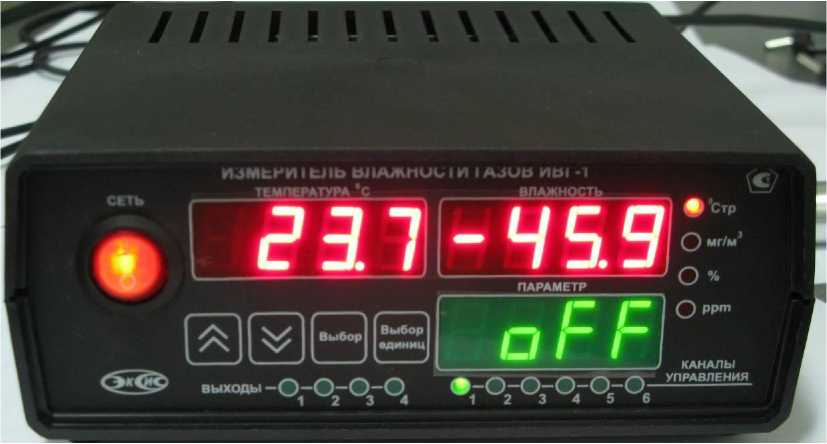

Внешний вид.
Измерители влажности газов
Рисунок № 1
Внешний вид.
Измерители влажности газов
Рисунок № 2
Внешний вид.
Измерители влажности газов
Рисунок № 3
Внешний вид.
Измерители влажности газов
Рисунок № 4
Внешний вид.
Измерители влажности газов
Рисунок № 5
Внешний вид.
Измерители влажности газов
Рисунок № 6
Внешний вид.
Измерители влажности газов
Рисунок № 7
Внешний вид.
Измерители влажности газов
Рисунок № 8
Внешний вид.
Измерители влажности газов
Рисунок № 9
Внешний вид.
Измерители влажности газов
Рисунок № 10
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 29.08.2017
Номер записи - 91190
ID в реестре СИ - 313590
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
ИВГ-1, мод. ИВГ-1 К-П, ИВГ-1, мод. ИВГ-1 /1-С, исполнение ИВГ-1 /1-В-С-4P-2A, ИВГ-1, мод. ИВГ-1 /1-С, исполнение ИВГ-1 /1-В-С-2A, ИВГ-1, исполнение ИВГ-1/1-С, ИВГ-1 Н-01-Д1, ИВГ-1 Н, ИВГ-1 модификация ИВГ-1/4 исполнение ИВГ-1/4-С-4Р-2А, ИВГ-1 модификация ИВГ-1/1 исполнение ИВГ-1/1-С-2А, ИВГ-1 МК-С-М, ИВГ-1 К-П-Т, ИВГ-1 К-П исполнение ИВГ-1 К-П, ИВГ-1 К-П, ИВГ-1 исполнение ИВГ-1 К-П модификация ИВГ-1 К-П, ИВГ-1 /1-Щ-2Р, ИВГ-1 /1-Щ, ИВГ-1 /1-В-Щ-1Р-1А, ИВГ-1 КП, ИВГ-1, -,
Производитель
Изготовитель - ОАО "Практик-НЦ"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.
Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.
Статистика
Кол-во поверок - 3532
Выдано извещений - 122
Кол-во периодических поверок - 238
Кол-во средств измерений - 597
Кол-во владельцев - 257
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 2659 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Измерители влажности газов (ИВГ-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ОАО "Практик-НЦ"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15500-07 01.03.2012 |
Измерители влажности и температуры, ИВТМ-7 ОАО "Практик-НЦ" (РОССИЯ г.Москва) |
1 год | |
|
15500-12 26.12.2017 |
Измерители влажности и температуры, ИВТМ-7 ОАО "Практик-НЦ" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
15501-12 29.08.2017 |
Измерители влажности газов, ИВГ-1 ОАО "Практик-НЦ" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
26329-04 01.02.2009 |
Газоанализаторы, ПКГ-4 ОАО "Практик-НЦ" (РОССИЯ г.Москва) |
1 год | |
|
26329-09 01.11.2014 |
Газоанализаторы, ПКГ-4 ОАО "Практик-НЦ" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
29006-05 01.05.2010 |
Термоанемометры , ТТМ-2 ОАО "Практик-НЦ" (РОССИЯ г.Москва) |
1 год | |
|
29782-05 01.08.2010 |
Установки аэродинамические, АУ-2 ОАО "Практик-НЦ" (РОССИЯ г.Москва) |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Измерители влажности газов (ИВГ-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 16 | 0 | 10 | 0 | 16 | 0 | 10 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 19 | 0 | 11 | 1 | 11 | 0 | 11 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 299 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 25 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 38 | 0 | 25 | 5 | 22 | 0 | 22 | ||
| ООО "ГАЛОПОЛИМЕР КИРОВО-ЧЕПЕЦК" (RA.RU.311234) | 7 | 0 | 0 | 0 | 7 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 122 | 0 | 52 | 32 | 47 | 0 | 47 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 3 | 0 | 0 | 3 | 3 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 2 | 0 | 0 | 0 | 2 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 10 | 0 | 4 | 1 | 10 | 0 | 4 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 31 | 3 | 15 | 10 | 31 | 3 | 15 | ||
| Восточно-Сибирский филиал ФГУП «ВНИИФТРИ» (RA.RU.311478) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 231 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ОАО "Корпорация "Тактическое ракетное вооружение" (РОСС СОБ 3.00210.2014) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 620 | 328 | 11 | 1 | 235 | 230 | 5 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 141 | 0 | 96 | 68 | 95 | 0 | 95 | ||
| ООО Научно-производственная компания "Эталон-Тест" (RA.RU.311710) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ в Липецкой области" (62) | 13 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Восточно-Сибирский филиал ФГУП "ВНИИФТРИ" (30002-13) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 318 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 214 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Восточно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 64 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 1070 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 80 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Нижегородский ЦСМ» (RA.RU.311315) | РСТ | 53 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» (RA.RU.311232) | РСТ | 70 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 40 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "РФЯЦ ВНИИТФ им. академика Е.И.Забабахина" (RA.RU.311874) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 3 | 0 | 3 | 1 | 1 | 0 | 1 |
Стоимость поверки Измерители влажности газов (ИВГ-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
2788 | 5111 |
|
ФБУ Калужский ЦСМ Калужская область |
4820 | 5111 |
|
ФБУ Костромской ЦСМ Костромская область |
1425 | 5111 |
|
ФБУ Липецкий ЦСМ Липецкая область |
3151 | 5111 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
4146 | 5111 |
Программное обеспечение
В измерителях влажности газов ИВГ-1 используется следующее программное обеспечение:
-
1) Встроенное программное обеспечение ИВГ-1 Н.
Встроенное программное обеспечение установлено в электронном блоке модификации ИВГ-1 Н. Структура встроенного программного обеспечения включает в себя блоки трех программных компонентов, предназначенные для управления измерителем, обработки сигналов встроенных датчиков и передачи сигналов в аналоговом и цифровом виде.
-
2) Встроенное программное обеспечение ИВГ-1 К-П.
Встроенное программное обеспечение установлено в электронном блоке модификации ИВГ-1 К-П. Структура встроенного программного обеспечения включает в себя блоки четырёх программных компонентов, предназначенные для управления измерителем, обработки сигналов измерительного преобразователя, передачи сигналов в аналоговом и цифровом виде и вывода результатов измерений на дисплей.
-
3) Встроенное программное обеспечение ИВГ-1/Х(-В).
Встроенное программное обеспечение установлено в электронных блоках модификаций ИВГ-1/Х и ИВГ-1/Х-В. Встроенное программное обеспечение имеет 4 версии:
- ИВГ-1/Х(-В)-Щ (установлено в электронных блоках с одним светодиодным индикатором, обозначенных маркировкой «Щ»);
- ИВГ-1/ Х(-В)-Щ2 (установлено в электронных блоках с двумя светодиодными индикаторами, обозначенных маркировкой «Щ2»);
- ИВГ-1/ Х(-В)-С (установлено в электронных блоках настольного исполнения с тремя светодиодными индикаторами, обозначенных маркировкой «С»);
- ИВГ-1/ Х (-В)-Т (установлено в электронных блоках с сенсорным дисплеем, обозначенных маркировкой «Т»).
Структура встроенного программного обеспечения включает в себя блоки четырёх
Лист № 7 Всего листов 11 программных компонентов, предназначенные для управления измерителем, выдачи цифровых выходных сигналов, обработки сигналов измерительного преобразователя и вывода результатов измерений на дисплей.
-
4) Встроенное программное обеспечение ИПВТ-08(-В).
Встроенное программное обеспечение установлено в измерительных преобразователях. Структура встроенного программного обеспечения включает в себя блоки двух программных компонентов, предназначенные для обработки сигналов датчиков и передачи сигналов на электронный блок измерителя влажности газов.
Измерители влажности газов ИВГ-1 поставляются со следующим автономным программным обеспечением, предназначенным для использования на персональных компьютерах под управлением операционной системы Microsoft Windows 98/Me/NT/2000/XP/7:
-
5) Автономное программное обеспечение «Net Collect Server», предназначенное для непрерывного мониторинга текущих измерений и состояния измерителей в измерительной сети, отображения контролируемых параметров, контроля выхода измеряемых параметров за пределы заданных пороговых зон, сохранения значений контролируемых параметров в базе данных, хранения и просмотра базы данных в графическом и табличном виде, печати и экспорта данных, создания автоматических отчетов за введенный период времени.
-
6) Автономное программное обеспечение «MSingle», предназначенное для чтения и отображения контролируемых параметров, сохранения значений контролируемых параметров, настройки и управления прибором, настройки, контроля и управления программами регулирования, хранения и просмотра базы данных в графическом и табличном виде, печати и экспорта данных.
Измерители имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем аппаратной блокировки на этапе производства, возможностью обнаружения неправильно переданных через интерфейсы связи данных, проверкой целостности ПО при запуске.
Версия встроенного программного обеспечения измерителя модификации ИВГ-1 Н указывается на шильде. Версия встроенного программного обеспечения модификаций ИВГ-1 К-П, ИВГ-1 /Х(-В)-Щ, ИВГ-1 /Х(-В)-Щ2, ИВГ-1 /Х(-В), ИВГ-1 /Х(-В)-Т
идентифицируется при включении измерителя путем вывода на экран. Версия автономного программного обеспечения указывается в разделе меню «О программе...».
Влияние программного обеспечения на метрологические характеристики измерителей влажности газов ИВГ-1 учтено при нормировании метрологических характеристик. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Таблица 2. Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программ-много обеспечения |
Номер версии (идентифика ционный номер) программ-много обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ИВГ-1 Н |
r3_04.hex |
3.04 |
0x0e627e3035db5cc00d963e2 6f68f50f3802eab74b8475ed88 c17a95d13ca8455 |
RFC 4357 ГОСТ Р 34.11-94 |
|
ИВГ-1 К-П |
r1_07.hex |
1.07 |
0x7c8d514a50f067217b95f473 adacbb2709eb880a18b3dd318 1b61ea559c20ce1 |
RFC 4357 ГОСТ Р 34.11-94 |
|
ИВГ-1 /Х(-В)-Щ |
r2_05.hex |
2.05 |
0x5fa3d571d229be591c0ddb1 3ad4619e6214771b3712eda32f 22d04306133336a |
RFC 4357 ГОСТ Р 34.11-94 |
|
ИВГ-1 /Х(-В)- Щ2 |
r1_11.hex |
1.11 |
0x5fa3d571d229be591c0ddb1 3ad4619e6214771b3712eda32f 22d04306133336a |
RFC 4357 ГОСТ Р 34.11-94 |
|
ИВГ-1 /Х(-В)-С |
r1_11.hex |
1.11 |
x5fa3d571d229be591c0ddb13a d4619e6214771b3712eda32f2 2d04306133336a |
RFC 4357 ГОСТ Р 34.11-94 |
|
ИВГ-1 /Х(-В)-Т |
r1_00.hex |
1.00 |
0x0e627e3035db5cc00d963e2 6f68f50f3802eab74b8475ed88 c17a95d13ca8455 |
RFC 4357 ГОСТ Р 34.11-94 |
|
ИПВТ-08(-В) |
r1_11.hex |
2.0 |
0x5fa3d571d229be591c0ddb1 3ad4619e6214771b3712eda32f 22d04306133336a |
RFC 4357 ГОСТ Р 34.11-94 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус измерителя в виде надписи на закрепленной на корпусе металлической или пластиковой пластине.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методики измерений приведены в руководствах по эксплуатации на каждую модификацию измерителей влажности газов ИВГ-1.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям влажности газов ИВГ-11 ГОСТ 8.547-2009 "ГСИ. Государственная поверочная схема для средств измерений
влажности газов".
2 Техническая документация изготовителя .
Поверка
Поверка осуществляется по методике поверки МП-242-1342-2012 "Измерители влажности газов ИВГ-1. ЗАО «Эксис», г. Москва. ОАО «Практик-НЦ», г. Москва. Методика поверки", утвержденной ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" «26» апреля 2012 г.Основные средства поверки: генератор влажного газа Michell Instruments модификации DG-4, номер Госреестра 48434-11, диапазон воспроизведения температуры точки росы от минус 80 до плюс 20 °С, пределы допускаемой абсолютной погрешности воспроизведения температуры точки росы ±0,2 °С.
Изготовитель
ОАО «Практик-НЦ»Юридический адрес: 124460, г. Москва, Зеленоград, проезд 4922, Южная промышленная зона, стр. 2, «Технопарк-Зеленоград», к.414
Почтовый адрес: 124460, г. Москва, Зеленоград, а/я 13
Тел./факс: (495) 651-06-22 (двухканальный)
Тел.: (499) 731-10-00, 731-77-00, 731-76-76, 731-38-42
Тел.: (499) 720-80-09, 720-81-54, 720-82-74
Тел.: (495) 506-40-21, 506-58-35, 505-42-22
Эл.почта: pnc@pnc.ru Интернетлхмлу.рпе.ги
Заявитель
ЗАО «ЭКСИС».Юридический адрес: 124460 г. Москва, Зеленоград, Южная промышленная зона, проезд 4922, стр.2, к.314
Почтовый адрес: 124460, г. Москва, Зеленоград, а/я 146
Тел./факс: (495) 651-06-22 (двухканальный)
Тел.:(499) 731-10-00, 731-77-00, 731-76-76, 731-38-42
Тел.: (499) 720-80-09, 720-81-54, 720-82-74
Тел.: (495) 506-40-21, 506-58-35, 505-42-22
Эл.почта: eksis@eksis.ru Интернет: www.eksis.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева».Адрес:190005, Санкт-Петербург, Московский пр., 19.
Тел.: (812) 251-76-01. Факс: (812) 713-01-14,
эл.почта: info@vniim.ru
Измерители влажности газов ИВГ-1 (далее - измерители) представляют собой автоматические приборы непрерывного действия, основанные на сорбционном методе измерения температуры точки росы и выполненные в виде электронного блока, к которому непосредственно, либо с помощью удлинительного кабеля, подключается измерительный преобразователь. Измерители имеют различные модификации и конструктивные исполнения электронных блоков и измерительных преобразователей, определяемые согласно маркировке и приведённые в таблице 1. В измерительных преобразователях используются сенсоры влажности ёмкостного типа для измерения температуры точки росы. Измерители осуществляют пересчет единиц температуры точки росы в единицы объёмной доли влаги [ppm], абсолютной влажности [мг/м3], относительной влажности [%].
Таблица 1. Модификации и конструктивные исполнения измерителей.
|
Модификация |
Исполнение |
Маркировка измерительного преобразователя |
Конструктивное исполнение измерительного преобразователя |
|
ИВГ-1 Н |
ИВГ-1 Н-01-ДГ ИВГ-1 Н-01-ДГ-ПС |
ИПВТ-08-01-ДГ ИПВТ-08-01-ДГ-ПС |
В металлическом корпусе, проточная камера со штуцерами М8х1. |
|
ИВГ-1 Н-02-ДГ ИВГ-1 Н-02-ДГ-ПС |
ИПВТ-08-02-ДГ ИПВТ-08-02-ДГ-ПС |
В металлическом корпусе, проточная камера со штуцерами М16х1,5. | |
|
ИВГ-1 Н-03-ДГ ИВГ-1 Н-03-ДГ-ПС |
ИПВТ-08-03-ДГ ИПВТ-08-03-ДГ-ПС |
В металлическом корпусе, для измерения в замкнутых объемах М18х1 и М20х1,5. | |
|
ИВГ-1 Н-04-ДГ ИВГ-1 Н-04-ДГ-ПС |
ИПВТ-08-04-ДГ ИПВТ-08-04-ДГ-ПС |
В металлическом корпусе, проточная камера со штуцерами с резьбой 7/16 дюйма. | |
|
ИВГ-1 Н-05-ДГ ИВГ-1 Н-05-ДГ-ПС |
ИПВТ-08-05-ДГ ИПВТ-08-05-ДГ-ПС |
В металлическом корпусе, проточная камера с отверстиями в ней с резьбой 1/8 дюйма. | |
|
ИВГ-1 Н-06-ДГ ИВГ-1 Н-06-ДГ-ПС |
ИПВТ-08-06-ДГ ИПВТ-08-06-ДГ-ПС |
В металлическом корпусе, проточная камера со штуцерами 0 6 мм с обжимными гайками. |
|
Модификация |
Исполнение |
Маркировка измерительного преобразователя |
Конструктивное исполнение измерительного преобразователя |
|
ИВГ-1 К-П |
ИВГ-1 К-П |
ИПВТ-08-КИ-ДГ-ПС |
В металлическом корпусе, согласно маркировке (см. ИВГ-1 Н) |
|
ИВГ-1/Х |
ИВГ-1/Х-Щ-¥Р^А |
ИПВТ-08-КИ-ДГ-ПС | |
|
ИВГ-1 /Х-Щ2-¥Р-/Л | |||
|
ИВГ-1 /Х-С-¥Р-/Л | |||
|
ИВГ-1 /Х-Т-¥Р¥Л | |||
|
ИВГ-1 /Х-В |
ИВГ-1 /Х-В-Щ-¥Р^А |
ИПВТ-08-КИ-ДГ-ПС-В |
В металлическом корпусе, согласно маркировке (см. ИВГ-1 Н) во взрывозащищенном исполнении |
|
ИВГ-1 /Х-В-Щ2-¥Р^А | |||
|
ИВГ-1 /Х-В-С-¥Р-/Л | |||
|
ИВГ-1 /Х-В-Т-¥Р-/Л | |||
|
Примечания:
С - стационарное настольное исполнение; Т - стационарное настольное исполнение с сенсорным TFT-дисплеем.
| |||
Модификация ИВГ-1 Н представляет собой переносной измеритель без дисплея, выполняющий встроенные функции измерения температуры точки росы, передачи данных в аналоговом виде и цифровом, по интерфейсу связи RS-232 либо RS-485. Питание осуществляется от внешнего источника постоянного тока.
Модификация ИВГ-1 К-П представляет собой переносной измеритель с дисплеем, выполняющий встроенные функции отображения измеряемой температуры точки росы, установки и отображения пороговых значений температуры точки росы, настройки режимов работы, звуковой сигнализации при выходе за пределы пороговых значений и при ошибках работы; передачи данных по цифровому интерфейсу связи RS-232 или USB; пересчета единиц влажности; регистрации параметров измерения. Измерительные преобразователи, входящие в комплект с измерителями модификации ИВГ-1 К-П, являются взаимозаменяемыми. Питание модификации осуществляется от внутренних заменяемых элементов питания или от сетевого адаптера.
Модификация ИВГ-1/Х представляет собой стационарный многоканальный измеритель настольного или щитового исполнения, выполняющий встроенные функции отображения измеряемой температуры точки росы, настройки режимов работы, регулирования
температуры точки росы по заданным пороговым значениям, выдачи звуковой сигнализации при нарушении пороговых значений и при ошибках работы, передачи данных по цифровым интерфейсам связи RS-232, RS-485, USB, регистрации параметров измерения. Измерительные преобразователи, входящие в комплект модификации ИВГ-1/Х, являются взаимозаменяемыми. Измерительные преобразователи, входящие в комплект модификации ИВГ-1/Х-В, имеют взрывозащищенное исполнение по ГОСТ P 51330.10 с маркировкой взрывозащиты 0ExiaIICT6 X. Питание производится от сети переменного тока 220 В.
Внешний вид модификации ИВГ-1 Н исполнения ИВГ-1 Н-02-Д1 представлен на рисунке 1. Внешний вид модификации ИВГ-1 Н исполнения ИВГ-1 Н-03-Д1 представлен на рисунке 2. Внешний вид модификации ИВГ-1 К-П представлен на рисунке 3. Внешний вид модификации ИВГ-1 /Х исполнения ИВГ-1 /Х-Щ представлен на рисунке 4. Внешний вид модификации ИВГ-1 /Х исполнения ИВГ-1 /Х-Щ2 представлен на рисунке 5. Внешний вид модификации ИВГ-1 /Х исполнения ИВГ-1 /Х-С представлен на рисунке 6. Внешний вид модификации ИВГ-1 /Х исполнения ИВГ-1 /Х-Т представлен на рисунке 7.
Рисунок 1. Измеритель влажности газов ИВГ-1, исполнение ИВГ-1 Н-02-Д1
Рисунок 2. Измеритель влажности газов ИВГ-1, исполнение ИВГ-1 Н-03-Д1
Рисунок 3. Измеритель влажности газов ИВГ-1, модификация ИВГ-1 К-П
Рисунок 4. Внешний вид модификации ИВГ-1 /Х, исполнение ИВГ-1 /Х-Щ
Рисунок 5. Внешний вид модификации ИВГ-1 /Х, исполнение ИВГ-1 /Х-Щ2
Рисунок 6. Внешний вид модификации ИВГ-1 /Х, исполнение ИВГ-1 /Х-С
Рисунок 7. Внешний вид модификации ИВГ-1 /Х, исполнение ИВГ-1 /Х-Т
Внешний вид измерительных преобразователей ИПВТ-08-01, ИПВТ-08-02 и ИПВТ-08-03 представлен на рисунках 8, 9 и 10.
Рисунок 8. Внешний вид измерительного преобразователя ИПВТ-08-01
Рисунок 9. Внешний вид измерительного преобразователя ИПВТ-08-02
Рисунок 10. Внешний вид измерительного преобразователя ИПВТ-08-03
Комплект поставки определяется заказом и отражается в паспорте. Полный комплект поставки измерителей влажности газов ИВГ-1 приведен в таблице 12.
Таблица 12
|
Наименование изделия или документа |
Обозначение документа |
Кол-во, шт. |
|
Измеритель влажности газов ИВГ-1 модификация ИВГ-1 Н модификация ИВГ-1 К-П модификация ИВГ-1 /Х модификация ИВГ-1 /Х-В |
ТФАП.413614.134 ТФАП.413614.011 ТФАП.413614.012 ТФАП.413614.212 |
1 |
|
Руководство по эксплуатации и паспорт |
1 |
|
Наименование изделия или документа |
Обозначение документа |
Кол-во, шт. |
|
модификация ИВГ-1 Н модификация ИВГ-1 К-П модификация ИВГ-1 /Х модификация ИВГ-1 /Х-В |
ТФАП.413614.134 РЭ ТФАП.413614.011 РЭ ТФАП.413614.012 РЭ ТФАП.413614.212 РЭ | |
|
Методика поверки |
МП-242-13423-2012 |
1 |
|
Измерительный преобразователь ИПВТ-08 |
ТФАП.413634.066 |
от 1 до 16 |
|
Соединительный кабель (по заказу) |
- |
до 16 |
|
Барьер искрозащиты БИ-1П ([Exia]IIC, для приборов модификации В) |
ТФАП.436741.001 |
до 16 |
|
Блок питания для ИВГ-1 К-П (по заказу) |
- |
1 |
|
Кабель для подключения к компьютеру (по заказу) |
- |
1 |
|
Чехол (по заказу) |
- |
1 |
|
Диск с программным обеспечением (по заказу) |
- |
1 |
|
Свидетельство о первичной поверке |
- |
1 экз. |
-
1. Диапазон измерений температуры точки росы от минус 80 до 0 °С.
-
2. Пределы допускаемой абсолютной погрешности ±2 °С.
-
3. Выходные сигналы приведены в таблице 3.
Таблица 3
|
Модификация |
Выходные сигналы | |
|
Аналоговые |
Цифровые | |
|
ИВГ-1 К-П |
- |
RS232, RS485, USB |
|
ИВГ-1 Н |
4-20 мА, 0-5мА, 0-20мА |
RS232, RS485 |
|
ИВГ-1 /Х |
- |
RS232, RS485, USB |
|
ИВГ-1 /Х-В |
- |
RS232, RS485, USB |
4. Параметры электрического питания приведены в таблице 4. Таблица 4
|
Модификация |
Параметры электрического питания |
|
ИВГ-1 К-П |
от 2,7 В до 3,3 В постоянного тока |
|
ИВГ-1 Н |
от 4 В до 30 В постоянного тока |
|
ИВГ-1 /Х |
(220± 10%) В, (50±1) Гц |
|
ИВГ-1 /Х-В |
(220± 10%) В, (50±1) Гц |
5. Потребляемая мощность приведена в таблице 5. Таблица 5
|
Модификация |
Потребляемая мощность |
|
ИВГ-1 К-П |
0,15 Вт |
|
ИВГ-1 Н |
1,5 Вт |
|
ИВГ-1 /Х |
15 Вт |
|
ИВГ-1 /Х-В |
15 Вт |
6. Габаритные размеры приведены в таблице 6. Таблица 6
|
Модификация |
Г абаритные размеры (высота х длина х ширина), не более |
|
ИВГ-1 К-П |
175 х 75 х 40 мм |
|
ИВГ-1 Н |
200 х 80 х 30 мм |
|
ИВГ-1 /Х |
235 х 255 х 105 мм |
|
ИВГ-1 /Х-В |
235 х 255 х 105 мм |
|
Измерительный преобразователь ИПВТ-08 |
200 х 80 х 30 мм |
7. Масса приведена в таблице 7. Таблица 7
|
Модификация |
Масса, не более |
|
ИВГ-1 К-П |
0,4 кг |
|
ИВГ-1 Н |
0,4 кг |
|
ИВГ-1 /Х |
2,5 кг |
|
ИВГ-1 /Х-В |
2,5 кг |
|
Измерительный преобразователь ИПВТ-08 |
0,4 кг |
8. Средний срок службы, лет 5
9. Средняя наработка на отказ, ч 4800
10. Условия эксплуатации
10.1 Диапазон температуры окружающей среды приведен в таблице 8.
Таблица 8
|
Модификация |
Диапазон температур окружающей среды |
|
ИВГ-1 К-П |
от минус 20 до плюс 40 °С |
|
ИВГ-1 Н |
от минус 20 до плюс 40 °С |
|
ИВГ-1 /Х |
от минус 40 плюс до 50 °С |
|
ИВГ-1 /Х-В |
от минус 40 до плюс 50 °С |
|
Примечание: Исполнения ИВГ-1 /Х-T-YР-ZA и ИВГ-1 /Х-В-T-YР-ZA имеют диапазон температуры анализируемой среды от минус 20 до плюс 50 оС | |
10.2 Диапазон давлений и температур анализируемой среды приведены в таблице 9.
Таблица 9
|
Исполнение |
Диапазон температур анализируемой среды |
Диапазон давлений анализируемой среды |
|
ИВГ-1 Н-КИ-Д1 |
От минус 20 до плюс 40 С |
от 84 до 2533 кПа |
|
ИПВТ-08-КИ-Д1 | ||
|
ИВГ-1 Н-КИ-Д2 |
от 84 до 16212 кПа | |
|
ИПВТ-08-КИ-Д2 | ||
|
ИВГ-1 Н-КИ-Д3 |
от 84 до 40530 кПа | |
|
ИПВТ-08-КИ-Д3 |
10.3 Диапазон относительной влажности окружающей среды от 10 до 95 %
10.4 Диапазон атмосферного давления от 84 до 106 кПа
