Номер по Госреестру СИ: 15451-02
15451-02 Измерители мощности амбиентного эквивалента дозы гамма-излучения (старое наименование Измерители мощности эквивалентной дозы гамма-излучения)
(GammaTRACER)
Назначение средства измерений:
Измерители мощности амбиентного эквивалента дозы гамма-излучения GammaTRACER (далее - измерители) предназначены для измерения мощности амбиентного эквивалента дозы (МЭД) гамма-излучения, записи измеренных значений в встроенную энергонезависимую память, передачи измеренных значений из памяти измерителя в память персонального компьютера, анализа результатов измерения и их отображения на видеомониторе и бумажном носителе.
Измерители могут использоваться для следующих целей:
- непрерывного и долговременного дискретного измерения фона гамма-излучения на открытой местности и внутри помещений в системах автоматизированного контроля радиационной обстановка;
- непрерывного дискретного измерения мощности амбиентного эквивалента дозы внешнего гамма-излучения при контроле радиационной обстановки на радиационно опасных объектах;
- непрерывного и дискретного измерения мощности амбиентного эквивалента дозы внешнего гамма-излучения при пешеходной съёмке и движении по маршруту с использованием технических средств;
- контроля радиационной обстановки в районах с неразвитыми сетями связи;
- решения других задач, требующих непрерывного и долговременного измерения мощности амбиентного эквивалента дозы внешнего гамма-излучения.

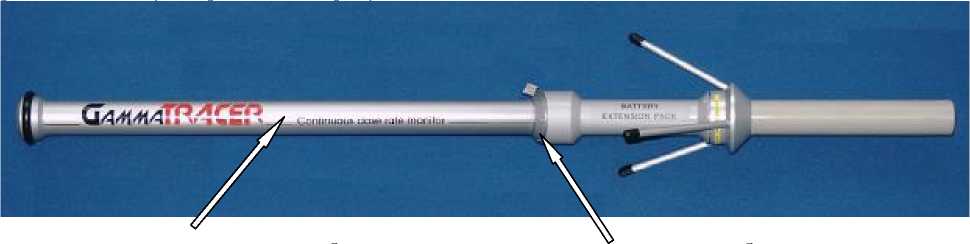

Внешний вид.
Измерители мощности амбиентного эквивалента дозы гамма-излучения (старое наименование Измерители мощности эквивалентной дозы гамма-излучения)
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации GammaTRACER-01РЭ типографским способом и на корпус измерителя методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Измерители мощности амбиентного эквивалента дозы гамма-излучения GammaTRACER-01 РЭ. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям мощности амбиентного эквивалента дозы гамма-излучения GammaTRACERГОСТ 8.070-96 «ГСИ. Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений»
Лист № 4 Всего листов 4
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»
НРБ-99 СП 2.6.1.758-99 «Нормы радиационной безопасности (НРБ-99)»
ОСПОРБ-99 СП 2.6.1.759-99 «Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ-99)»
Техническая документация фирмы Genitron Instruments GmbH.
Изготовитель
Фирма Genitron Instruments GmbHАдрес: Deutschland, D-60488 Frankfurt am Main, Heerstrasse 149.
E-mail: sales@saphymo.de.
http://www.saphymo.de/
Телефон: ++49-(0)69-976514-0.
Факс: +49-(0)69-765327.
Заявитель
ОАО «Союзатомприбор»Почтовый адрес: Россия, 109029, г. Москва, ул. Талалихина, д. 1, корп. 1, офис 1. Юридический адрес: Россия, 127083, Москва, Россия, ул. Верхняя Масловка д.10, стр.4
E-mail: info_sap@mail.ru.
http://www.sapmonitoring.ru/
Телефон: +7(499) 703-04-80.
Факс: +7(495) 549-84-53.
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»).Принцип действия измерителей основан на преобразовании в счетчиках Гейгера-Мюллера, расположенных в зонде, энергии гамма-излучения в электрические импульсы, количество которых суммируется электронной схемой за время цикла измерения, заносимого в встроенный в зонд микропроцессор с помощью персонального компьютера с программным обеспечением Gamma VIEW. Время цикла измерения выбирается из ряда 1, 2, 5, 10, 15, 30, 60 и 120 минут. Значение числа импульсов за одну минуту пропорционально МЭД гамма-излучения. Коэффициент пропорциональности, на который умножается значение числа импульсов для получения значения МЭД, устанавливается при градуировке зонда и записывается в микропроцессор зонда. Полученное значение МЭД записывается в встроенную в зонд память. Считывание значений МЭД из памяти зонда в память персонального компьютера осуществляется под управлением программы Gamma VIEW с помощью, в зависимости от комплектации измерителя, инфракрасного приемопередатчика, интерфейса RS232, модуля RS485 или модуля SkyLINK. В зависимости от необходимого диапазона измерения используются зонды с соответствующей чувствительностью: Basic, Wide или High.
Измерители состоят из:
-
- зонда с автономным батарейным питанием;
-
- автономного инфракрасного приемопередатчика, предназначенного для считывания результатов измерений, контроля и установки параметров работы зонда;
-
- программного обеспечения для персонального компьютера (ПК), позволяющего организовать контроль и установку параметров работы зонда с клавиатуры компьютера, считывание и хранение данных в памяти компьютера, а также анализ результатов измерений и их отображение на видеомониторе компьютера или на бумаге.
В состав зонда входят:
-
- два счетчика Гейгера-Мюллера, тип которых зависит от вариантов исполнения зонда (Basic, Wide, High), отличающихся диапазоном измерений МЭД;
-
- микропроцессор, предназначенный для управления процессом измерений, синхронизации результата измерения с текущим временем и диагностики параметров зонда;
-
- встроенная память для долговременного хранения результатов измерения;
-
- датчик температуры;
-
- внутренний инфракрасный приемопередатчик для связи с ПК;
-
- литиевая батарея для питания зонда.
Зонд может быть дополнительно укомплектован:
-
- сигнальным модулем, позволяющим подавать звуковые сигналы при превышении установленного порога мощности дозы;
-
- интерфейсом RS232, обеспечивающим кабельную связь с ПК на расстоянии до 10 м;
-
- модулем RS485, обеспечивающим кабельную связь с ПК на расстоянии до 1000 м;
-
- модулем SkyLINK, позволяющим осуществлять передачу измеренных значений по радио на расстояние до 100 км.
Внешний вид измерителей приведен на рисунке 1, схема пломбировки от несанкциони-
рованного доступа приведена на рисунке 1.
Место нанесения знака об Место пломбировки от не-
утверждении типа
санкционированного доступа
Рисунок 1
Комплектность измерителей приведена в таблице 2. Таблица 2
Наименование |
Количество |
Примечание |
Базовый комплект | ||
Зонд GammaTRACER |
1 |
Тип зонда Basic, Wide или High определяется заказом |
Внешний инфракрасный приемопередатчик |
1 | |
Программное обеспечение GammaVIEW |
1 | |
Руководство по эксплуатации GammaTRACER-01 РЭ |
1 | |
Свидетельство (Certificate) о первичной поверке |
1 | |
Дополнительные устройства | ||
Интерфейс RS232 |
1 |
Поставляются по отдельному согласованному заказу |
Интерфейс RS485 |
1 | |
Модуль SkyLINK |
1 | |
Сигнальный модуль |
1 |
измерителей приведены в таблице 1. Таблица 1
Диапазон измерений МЭД, Зв/ч Basic Wide High |
2-10’8...1-10’2 2-10’8...1-101 | |
140’3. |
.1-101 | |
Пределы допускаемой основной относительной погрешности измерения МЭД (Р = 0,95), %:
где H измеренное значение МЭД в мкЗв/ч |
± 20 (1 + 0,2/H) ± 25 (1 + 2/H) | |
Диапазон энергий гамма-излучения, кэВ |
50 - 1250 | |
Энергетическая зависимость чувствительности, %, не более |
± 30 | |
Напряжение питания при питании от батарей, В |
7,5 | |
Напряжение питания от внешнего источника питания, В (только для датчиков GammaTRACER c RS485-модулем) |
12 | |
Пределы допускаемых дополнительных погрешностей, %:
|
± 10 ± 10 ± 5 | |
Время непрерывной работы зонда от одного комплекта батарей, лет, не менее |
5 |
Максимальное количество результатов измерений, сохраняемых во встроенной памяти, шт |
12800 |
Максимальное расстояние, на котором обеспечивается устойчивый обмен информацией между зондом и внешним инфракрас- | |
ным приемопередатчиком, м, не менее |
5 |
Габаритные размеры зонда, мм, не более | |
- длина |
665 |
- диаметр |
60 |
Габаритные размеры внешнего инфракрасного приемопередатчика, мм, не более | |
- длина |
200 |
- ширина |
80 |
- высота |
30 |
Масса зонда, кг, не более |
1,2 |
Масса внешнего инфракрасного приемопередатчика, кг, не более |
0,3 |
