Номер по Госреестру СИ: 96905-25
96905-25 Щупы
()
Назначение средства измерений:
Щупы предназначены для измерений величины зазоров между отдельными поверхностями.
Внешний вид.
Щупы
Рисунок № 1
Внешний вид.
Щупы
Рисунок № 2
Внешний вид.
Щупы
Рисунок № 3
Внешний вид.
Щупы
Рисунок № 4
Общие сведения
Дата публикации - 25.11.2025
Срок свидетельства - 24.11.2030
Номер записи - c0ddd916-c164-7f0d-b62c-ca5b971e1736
ID в реестре СИ - 1427431
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
№ 6-200, № 5-200, № 4-75, № 4-100, № 3-75, № 3-100, № 2-75, № 2-100, № 1-75, № 1-100, Набор №2, Набор № 2 L=75 мм,
Производитель
Изготовитель - SHANGHAI UNI-STAR INDUSTRIAL & TRADING CO., LTD
Страна - КИТАЙ
Населенный пункт - No.15-2, Hangqi Road, Damaiwan Industrial Park, Pudong, Shanghai, 201316
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 880
Выдано извещений - 0
Кол-во периодических поверок - 28
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2550 от 2025.11.24 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Щупы ()
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений SHANGHAI UNI-STAR INDUSTRIAL & TRADING CO., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96905-25 24.11.2030 |
Щупы, SHANGHAI UNI-STAR INDUSTRIAL & TRADING CO., LTD (КИТАЙ No.15-2, Hangqi Road, Damaiwan Industrial Park, Pudong, Shanghai, 201316) |
ОТ МП |
1 год |
Простой и наглядный отчет, показывающий в динамике частоту добавления во ФГИС АРШИН средств измерений по конкретному производителю.
Отчет представлен в виде графика и таблицы. График имеет возможность масштабирования и выгрузку данных в Exel. Таблица поддерживает возможность поиска и сортировки по любому из полей.
В таблице выводится информация по всем типам СИ, выбранного производителя, которая включает в себя:
- рег. номер в ФГИС АРШИН
- дата публикации
- наименование СИ и обозначение
- наименование и страну изготовителя
- ссылки на описание типа и методику поверки
- межповерочный интервал в соответствии с описанием типа
Кто поверяет Щупы ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 28 | 28 | 0 | 28 | 0 | 28 | 0 | 28 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 851 | 688 | 851 | 0 | 0 | 851 | 851 | 0 |
Стоимость поверки Щупы ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 5 «Порядок работы и правила эксплуатации» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия. «Щупы» СТП 152-2025.
Правообладатель
SHANGHAI UNI-STAR INDUSTRIAL & TRADING CO., LTD., Китай
Адрес: No.15-2, Hangqi Road, Damaiwan Industrial Park, Pudong, Shanghai, China, 201316
Испытательный центр
Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн»(ООО РМЦ «Калиброн»)
111524, Россия, г. Москва, ул. Электродная, д. 2, стр. 23
Тел.: +7 (495) 796-92-75
E-mail: info@calibronrmc.ru
Принцип действия щупов основан на измерении величины зазора, путем поочередного введения пластины по одной или по несколько штук до тех пор, пока большая по толщине пластина или несколько пластин не заполнят собой полностью весь зазор.
Щупы представляют собой мерные пластины, комплектуемые в различные наборы (№№ 1, 2, 3, 4, 5, 6), либо отдельные пластины. Наборы отличаются количеством и номинальным значением толщины щупов. Конструкция обоймы набора обеспечивает свободное перемещение любой пластины. Допускается комплектация наборов щупов с креплением на кольцо. Пластины в наборе располагают в порядке возрастания толщины, за исключением наибольшей по толщине, которую помещают первой для предохранения тонких пластин от механических воздействий.
Пример условного обозначения набора щупов № 1 длиной 100 мм:
Щупы № 1-100
Пример условного обозначения отдельного щупа толщиной 0,1 мм и длиной 100 мм:
Щуп 0,1-100
Товарный знак
наносится на обойму набора или на сам щуп при поставке отдельных щупов методом лазерной гравировки и на паспорт щупов типографским методом.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающего идентификацию каждого экземпляра средств измерений, наносится на обойму набора или на сам щуп при поставке отдельных щупов методом лазерной гравировки.

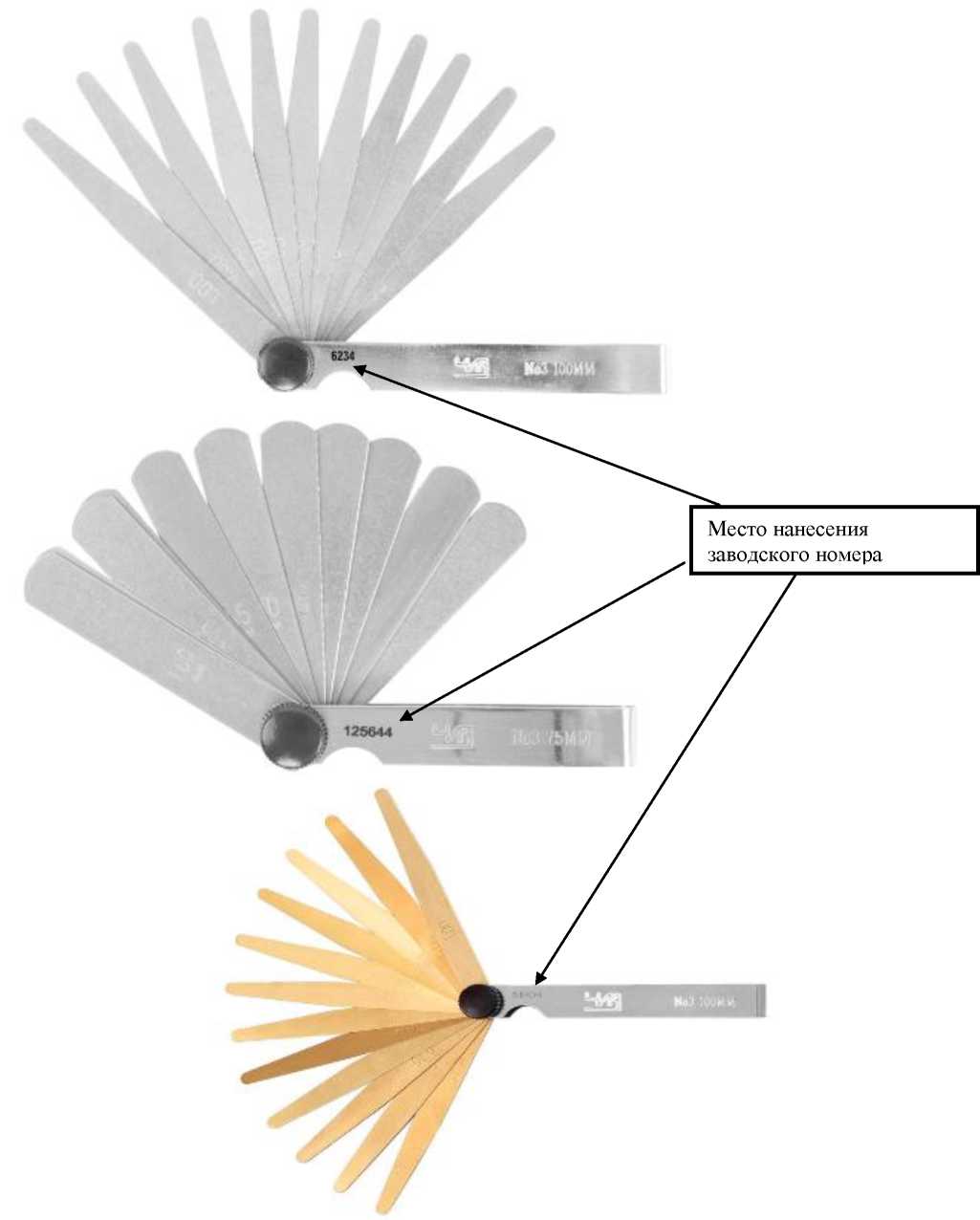

Общий вид наборов щупов с указанием мест нанесения заводского номера представлен на рисунке 1.
