Номер по Госреестру СИ: 96909-25
96909-25 Системы измерительные мобильные
(Террафикс)
Назначение средства измерений:
Системы измерительные мобильные Террафикс (далее - системы) предназначены для измерений планово-высотного положения объектов и геометрических размеров окружающих объектов по полученным в процессе движения облакам точек из данных лазерных дальномерных измерений.
Внешний вид.
Системы измерительные мобильные
Рисунок № 1
Внешний вид.
Системы измерительные мобильные
Рисунок № 2
Внешний вид.
Системы измерительные мобильные
Рисунок № 3
Общие сведения
Дата публикации - 25.11.2025
Срок свидетельства - 24.11.2030
Номер записи - 07879ec4-54b2-8488-22fd-4c37892ab5f9
ID в реестре СИ - 1427427
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «Террафикс»
Страна - РОССИЯ
Населенный пункт - 121205, г. Москва, вн.тер.г. муниципальный округ Можайский, тер инновационного центра Сколково, ул. Нобеля, д. 7
Уведомление о начале осуществления предпринимательской деятельности -
Отчет «MV_15. Поверки с применением реагентов» разработан для вывода информации о всех поверках, выполненных с использованием выбранных реагентов.
На начальном этапе работы пользователю предоставляется возможность выбрать один или несколько реагентов из списка. Для уточнения результатов выборку можно дополнительно ограничить периодом поверки (указать год начала и окончания).
После формирования запроса отображается таблица, содержащая до 40 000 записей. Таблица включает ключевые данные о поверках, такие как: организация, выполнившая поверку, наименование и номер типа средств измерений, заводской номер, дата поверки и срок действия, номер свидетельства о поверке, а также дополнительную информацию.
Данные в отчете можно детализировать, переходя по ссылкам на документы поверки. Таким образом, отчет предоставляет удобный инструмент для анализа поверок, связанных с использованием определенных реагентов, обеспечивая точный и структурированный доступ к информации.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2550 от 2025.11.24 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Системы измерительные мобильные (Террафикс)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Террафикс»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96909-25 24.11.2030 |
Системы измерительные мобильные, Террафикс Общество с ограниченной ответственностью «Террафикс» (РОССИЯ 121205, г. Москва, вн.тер.г. муниципальный округ Можайский, тер инновационного центра Сколково, ул. Нобеля, д. 7) |
ОТ МП |
1 год |
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Кто поверяет Системы измерительные мобильные (Террафикс)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Системы измерительные мобильные (Террафикс)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) систем состоит из внутреннего и внешнего. Внутреннее ПО (микропрограммное обеспечение, далее - МПО), размещается в энергонезависимой части памяти систем, запись МПО осуществляется в процессе производства систем. Внесение изменений в МПО при эксплуатации системы функционально невозможно.
В комплектность систем включено внешнее ПО CtrlTablet устанавливаемое на планшетный компьютер под управлением операционной системы Windows (версия не ниже 7) и предназначенное для управления процессом сбора измерительной информации и ПО PrePointCloud, устанавливаемое на персональный компьютер под управлением операционной системы Windows (версия не ниже 7) и предназначенное для обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО «Средний» в соответствии с Р 50.2.077-2014.
Конструкция систем исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
МПО |
CtrlTablet |
PrePointCloud |
|
Номер версии (идентификационный номер) ПО |
1.1.0 |
V2.1.2.240926 |
V3.2.6.250514 |
|
Цифровой идентификатор программного обеспечения |
- |
181B5C10CC B0791F76166 01C3A180074 |
75686D216A 1E6BECC7BD 94D3E64F248 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
MDA5 |
MDA5 | |
Лист № 4 Всего листов 6
Знак утверждения типа
Знак утверждения типаНаносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус системы.
Лист № 5 Всего листов 6Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе «Измерение данных» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 07 июня 2024 года № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
НБФТ.401232.001 ТУ Системы измерительные мобильные Террафикс.
ПравообладательОбщество с ограниченной ответственностью «Террафикс»
(ООО «Террафикс»)
Юридический адрес: 121205, г. Москва, вн.тер.г. муниципальный округ Можайский, тер инновационного центра Сколково, ул. Нобеля, д. 7
ИНН 9731149203
Изготовитель
Общество с ограниченной ответственностью «Террафикс»(ООО «Террафикс»)
Адрес: 121205, г. Москва, вн.тер.г. муниципальный округ Можайский,
тер инновационного центра Сколково, ул. Нобеля, д. 7
ИНН 9731149203 Телефон: +7 926 851-15-55
E-mail: ak@3dproscan.ru
Лист № 6
Всего листов 6
Испытательный центр
научныйФедеральное государственное бюджетное учреждение «Главный метрологический центр» Министерства обороны Российской Федерации
(ФГБУ «ГНМЦ» Минобороны России)
Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
Телефон: +7 (495) 583-99-23, факс: +7 (495) 583-99-48
Принцип работы систем заключается в определении пространственного положения точек окружающих объектов по данным лазерного сканирования полярным методом измерения координат и построении цифровой модели местности и окружающих объектов в виде облака точек, имеющих трехмерные координаты в заданной системе. Между любыми из определенных точек или построенных на их основании поверхностей, можно провести геометрические измерения.
Система состоит из системы измерений, монтажного кронштейна и системы управления, в которую входят блок управления питанием и планшетный компьютер.
Для установки на носитель предусмотрен специальный кронштейн с быстроразъёмным соединением. Измерения допускается производить, установив систему на наземные носители различных типов.
Электропитание системы осуществляется от внешнего источника питания.
Управление системой осуществляется с помощью программного обеспечения, устанавливаемого на планшетный компьютер, входящий в состав системы измерений.
К средствам измерений данного типа относятся системы измерительные мобильные Террафикс модификации MСР-1500, MСР-1500+, отличающиеся между собой скоростью сканирования.
В процессе эксплуатации системы не предусматривают внешних механических или электронных регулировок. Пломбирование крепёжных винтов корпусов составных частей системы не предусмотрено. Ограничение несанкционированного доступа к узлам системы обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Общий вид систем приведен на рисунках 1 и 2.
Заводской номер в формате десятизначного буквенно-цифрового номера, наносится на маркировочную наклейку, расположенную на боковой части корпуса и обеспечивает возможность прочтения и сохранности номера в процессе эксплуатации средства измерений Места нанесения заводского номера и знака утверждения типа представлены на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено.

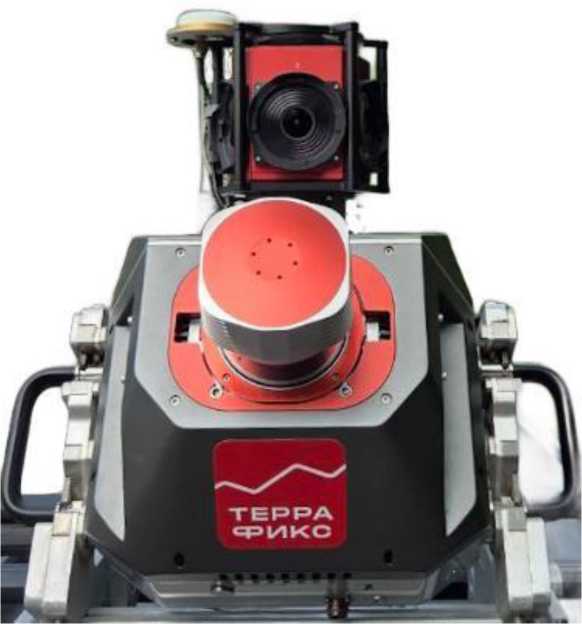

Рисунок 1 - Общий вид систем измерительных мобильных Террафикс модификация МСР-1500

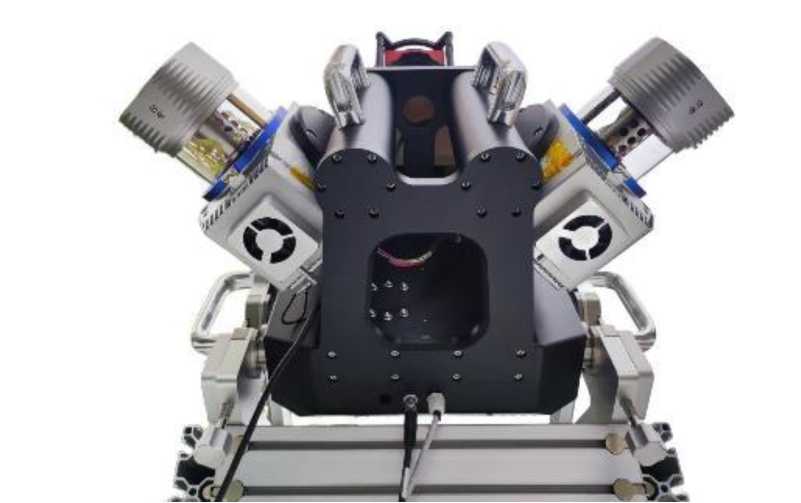

Рисунок 2 - Общий вид систем измерительных мобильных Террафикс модификация МСР-1500+
Место нанесения знака утверждения типа
Место нанесения заводского номера

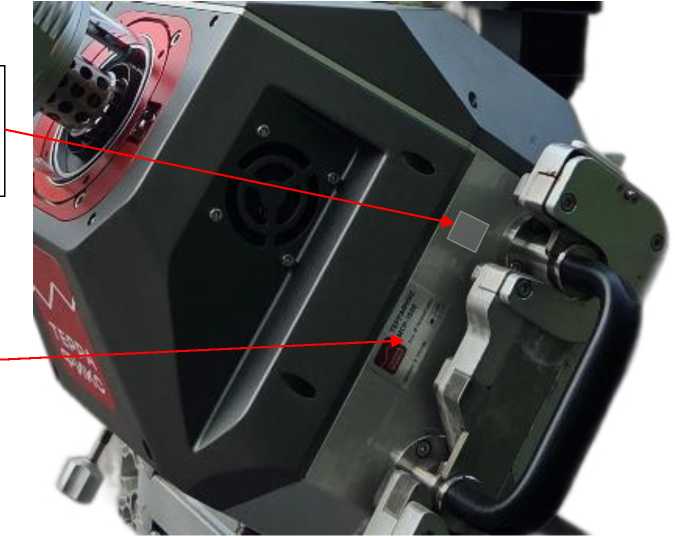

Рисунок 3 - Места нанесения заводского номера и знака утверждения типа
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений дальности1^ м |
от 1,5 до 1550 |
|
Пределы допускаемой абсолютной погрешности измерений геометрических размеров окружающих объектов по полученным в процессе движения облакам точек, мм |
±5 |
|
Пределы допускаемой абсолютной погрешности определения планововысотного положения объектов в заданной системе координат по полученным в процессе движения облакам точек (из данных лазерных дальномерных измерений) при использовании дифференциального метода привязки траектории движения2), мм - в плане |
±10 |
|
- по высоте |
±20 |
|
Примечания: 1) измерения на поверхность с отражательной способностью не менее 20%. | |
|
2) при удалении от базовой станции не более 10 км. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина х ширина х высота), мм, не более: - система измерений |
540 x 520 x 570 |
|
- блок управления |
290 x 190 x 180 |
|
Угловое поле сканирования |
360° |
|
Масса, кг, не более: - система измерений - модификация МСР-1500 |
18,0 |
|
- модификация МСР-1500+ |
19,0 |
|
- блок управления |
4,0 |
|
Напряжение питания от источника постоянного тока, В |
24,0±2,4 |
|
Потребляемая мощность, Вт, не более |
120 |
|
Максимальная скорость сканирования, точек/с, не менее: - модификация МСР-1500 |
2000000 |
|
- модификация МСР-1500+ |
4000000 |
|
Диапазон скоростей движения транспортного средства при эксплуатации систем, км/ч |
от 5 до 110 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -20 до +50 |
|
- влажность (без конденсации), %, не более |
80 |
|
Объем внутренней памяти, ТБ |
4 |
