Номер по Госреестру СИ: 96918-25
96918-25 Устройства регистрации сейсмичности
(ZET 7057)
Назначение средства измерений:
Устройства регистрации сейсмичности ZET 7057 (далее - устройства) предназначены для измерений низкочастотных виброускорений, сейсмических воздействий и формирования соответствующих сигналов о значениях сейсмических воздействий и превышении ими заданных уровней для передачи в системы контроля и управления.
Внешний вид.
Устройства регистрации сейсмичности
Рисунок № 1
Общие сведения
Дата публикации - 25.11.2025
Срок свидетельства - 24.11.2030
Номер записи - 1d1e9412-457c-574e-0952-6622f487095c
ID в реестре СИ - 1427418
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «Электронные технологии и метрологические системы»
Страна - РОССИЯ
Населенный пункт - 124460, г. Москва, г. Зеленоград, ул. Конструктора Лукина, д. 14, стр. 12, этаж 4, ком. 22
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2550 от 2025.11.24 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Устройства регистрации сейсмичности (ZET 7057)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Электронные технологии и метрологические системы»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96918-25 24.11.2030 |
Устройства регистрации сейсмичности, ZET 7057 Общество с ограниченной ответственностью «Электронные технологии и метрологические системы» (РОССИЯ 124460, г. Москва, г. Зеленоград, ул. Конструктора Лукина, д. 14, стр. 12, этаж 4, ком. 22) |
ОТ МП |
2 года |
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Кто поверяет Устройства регистрации сейсмичности (ZET 7057)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Устройства регистрации сейсмичности (ZET 7057)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Устройства регистрации сейсмичности ZET 7057 имеют встроенное программное обеспечение (далее - ПО), реализующее алгоритмы для обработки данных.
Встроенное ПО загружается в постоянную память устройства регистрации сейсмичности ZET 7057 на заводе-изготовителе во время производственного цикла, оно недоступно пользователю для идентификации и не подлежит изменению на протяжении всего срока эксплуатации.
Запись коэффициентов преобразования и значений порогов П1 и П2 доступна только после успешной авторизации, выполняемой путем ввода числового пароля в соответствующее поле данных командой Modbus RTU по интерфейсу RS-485.
Отправка команд по протоколу Modbus RTU осуществляется с сервисного компьютера через ПО «ZET 7057 Test Tool» или другие программы с аналогичным функционалом, не влияющие на метрологические характеристики устройства регистрации сейсмичности ZET 7057.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ZET 7057 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.14 |
|
Цифровой идентификатор ПО |
6B858C82D54258F974a83a2259A0F39 A |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.9 «Устройство и работа» руководства по эксплуатации ЭТМС.411126.001 РЭ «Устройства регистрации сейсмичности ZET 7057. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ГОСТ Р 8.852-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений единиц длины, скорости, ускорения и плоского угла для сейсмометрии»;
Технические условия ЭТМС.411126.001 ТУ «Устройство регистрации сейсмичности ZET 7057. Технически условия».
Правообладатель
Общество с ограниченной ответственностью «Электронные технологии и метрологические системы»
(ООО «ЭТМС»)
ИНН 7735144315
Юридический адрес: 124460, г. Москва, г. Зеленоград, ул. Конструктора Лукина, д. 14, стр. 12, этаж 4, ком. 22
Тел.: +7 (495) 739-39-19
Web-сайт: www.zetlab.com
E-mail: zetlab@zetlab.com
Изготовитель
Общество с ограниченной ответственностью «Электронные технологии и метрологические системы»
(ООО «ЭТМС»)
ИНН 7735144315
Адрес: 124460, г. Москва, г. Зеленоград, ул. Конструктора Лукина, д. 14, стр. 12, этаж 4, ком. 22
Тел.: +7 (495) 739-39-19
Web-сайт: www.zetlab.com
E-mail: zetlab@zetlab.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, пр-кт Нахимовский, д. 31
Телефон: +7 (495) 437-55-77
Факс +7 (495) 437-56-66
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Электронные технологии и метрологические системы»
(ООО «ЭТМС»)
ИНН 7735144315
Юридический адрес: 124460, г. Москва, г. Зеленоград, ул. Конструктора Лукина, д. 14, стр. 12, этаж 4, ком. 22
Тел.: +7 (495) 739-39-19
Web-сайт: www.zetlab.com
E-mail: zetlab@zetlab.com
Принцип действия устройств основан на преобразовании низкочастотного виброускорения в трех взаимно ортогональных направлениях X, Y, Z или его электрического эквивалента (напряжения) в пропорциональный электрический сигнал и формировании дискретных сигналов, инициирующих аварийную автоматическую остановку при интенсивности землетрясения более установленного значения.
Устройства содержат трехкомпонентный чувствительный элемент, обеспечивающий измерение значений виброускорений одновременно по трем ортогональным направлениям.
Аналоговые сигналы, преобразованные при помощи аналого-цифрового преобразователя (далее - АЦП) в цифровой вид, обрабатываются микроконтроллером, который в свою очередь управляет программируемой логической интегральной схемой (далее - ПЛИС) с целью формирования сигналов Ар(Х), Ар^), Ар^) (эквивалентных зарегистрированным значениям виброускорений) и обобщенного сигнала АО (модуль вектора сейсмоускорения) в формате 4-20 мА, а также сигналов вида «Сухой контакт» в случае регистрации превышений установленных пороговых значений.
Интерфейс RS485 предназначен для настройки устройства в том числе и для установки пороговых значений.
Устройства регистрации сейсмичности ZET 7057 выпускаются в двух исполнениях, отличающихся отсутствием или наличием корпуса. Устройства регистрации сейсмичности ZET7057 стандартного исполнения выпускаются в едином корпусе. Устройства регистрации сейсмичности ZET 7057 в ОЕМ-исполнении представляют собой измерительную плату с трехкомпонентным акселерометром без заключения компонентов в корпус.
В устройствах регистрации сейсмичности ZET 7057 реализован метрологический диагностический самоконтроль с использованием актюатора для определения действительного значения коэффициента преобразования при их периодической поверке без демонтажа.
Маркировка устройств, включая обозначение типа и серийный номер, состоящий из арабских цифр, наносится на корпус или плату методом наклейки. Нанесение знака поверки на устройства не предусмотрено.
Опломбирование устройств не предусмотрено.

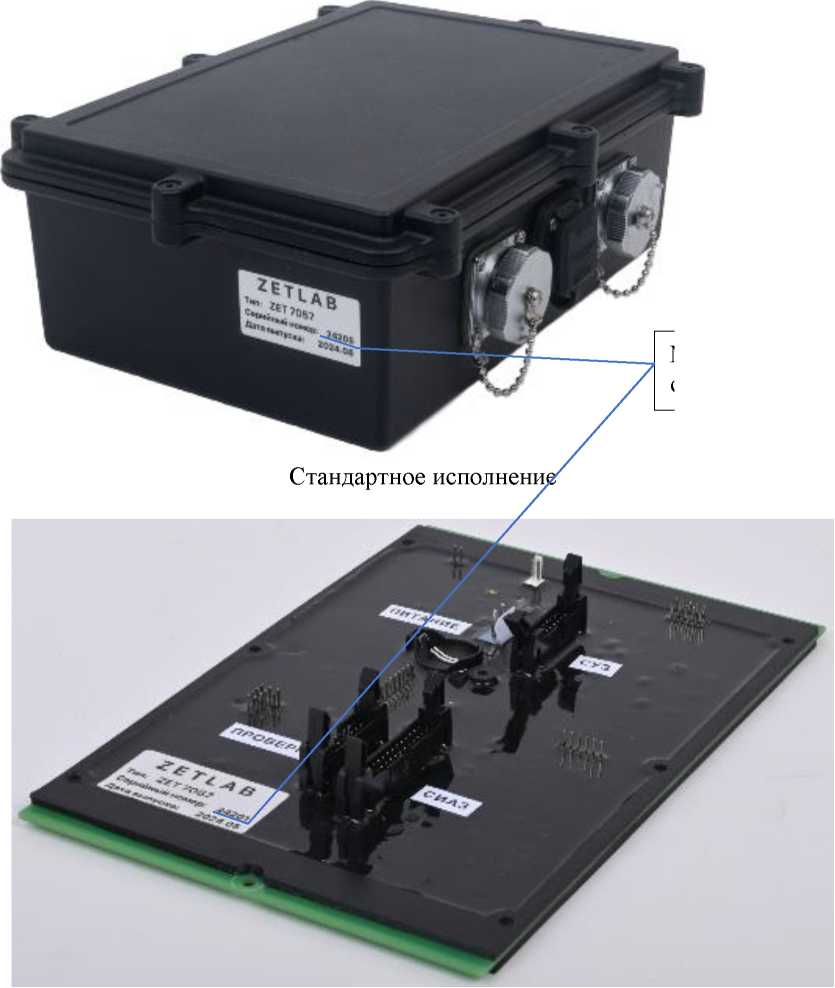

Общий вид устройств регистрации сейсмичности ZET 7057 и место нанесения серийного номера представлены на рисунке 1.
