Номер по Госреестру СИ: 96920-25
96920-25 Установки поверочные имитационные
(Геликон УПИ)
Назначение средства измерений:
Установки поверочные имитационные Геликон УПИ (далее - Геликон УПИ) предназначены для воспроизведения частоты импульсных сигналов и применения в качестве эталона при поверке расходомеров-счетчиков электромагнитных Геликон РЭЛ-100 (далее - Геликон РЭЛ-100).
Внешний вид.
Установки поверочные имитационные
Рисунок № 1
Внешний вид.
Установки поверочные имитационные
Рисунок № 2
Внешний вид.
Установки поверочные имитационные
Рисунок № 3
Общие сведения
Дата публикации - 25.11.2025
Срок свидетельства - 24.11.2030
Номер записи - 64df6d65-18c7-953e-76bb-f4b864fda0e6
ID в реестре СИ - 1427416
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Геликон УПИ,
Производитель
Изготовитель - Общество с ограниченной ответственностью «Приборостроительный концерн «Геликон»
Страна - РОССИЯ
Населенный пункт - 188641, Ленинградская обл., р-н Всеволожский, г. Всеволожск, ш. Дорога Жизни, д. 4а, офис 2
Уведомление о начале осуществления предпринимательской деятельности -
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№481 от 2025.03.11 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№2550 от 2025.11.24 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Установки поверочные имитационные (Геликон УПИ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Приборостроительный концерн «Геликон»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96920-25 24.11.2030 |
Установки поверочные имитационные, Геликон УПИ Общество с ограниченной ответственностью «Приборостроительный концерн «Геликон» (РОССИЯ 188641, Ленинградская обл., р-н Всеволожский, г. Всеволожск, ш. Дорога Жизни, д. 4а, офис 2) |
ОТ МП |
2 года |
Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Кто поверяет Установки поверочные имитационные (Геликон УПИ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Установки поверочные имитационные (Геликон УПИ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Внутреннее программное обеспечение (далее - ПО) Геликон УПИ предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами и вывода результатов измерений на устройства индикации. Внутреннее ПО Геликон УПИ не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.
Внутреннее ПО является метрологически значимым. Метрологические характеристики Геликон УПИ нормированы с учетом влияния внутреннего ПО.
Уровень защиты внутреннего ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Внешнее ПО предназначено для управления Геликон УПИ при проведении поверки прибора и при использовании в качестве эталона при поверке Геликон РЭЛ-100. Внешнее ПО является сервисным и не влияет на метрологические характеристики.
Идентификационные данные внутреннего ПО Геликон УПИ приведены в таблице 1.
Таблица 1 - Идентификационные данные внутреннего ПО Геликон УПИ
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
1.Х.Х |
|
Цифровой идентификатор ПО |
- |
|
Где Х- цифры от 0 до 9, обозначающие метрологически незначимую часть ПО | |
Знак утверждения типа
Знак утверждения типазнак утверждения типа наносится согласно рисунку 2 в виде наклейки на правой верхней стороне задней панели и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Методика измерения» руководства по эксплуатации СГРТ.407300.000 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
СГРТ.407300.00 ТУ «Установки поверочные имитационные Геликон УПИ. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Приборостроительный концерн «Геликон»
(ООО «ПК «Геликон») ИНН 4703148079
Юридический адрес: 188641, Ленинградская обл., р-н Всеволожский, г. Всеволожск, ш. Дорога Жизни, д. 4а, офис 2
Телефон: +7 (812) 985-22-85, факс: +7 (812) 985-22-85
e-mail: mail@pk-helikon.ru
Изготовитель
Общество с ограниченной ответственностью «Приборостроительный концерн «Геликон»
(ООО «ПК «Геликон») ИНН 4703148079
Адрес: 188641, Ленинградская обл., р-н Всеволожский, г. Всеволожск, ш. Дорога Жизни, д. 4а, офис 2
Телефон: +7 (812) 985-22-85, факс: +7 (812) 985-22-85
e-mail: mail@pk-helikon.ru
Испытательный центр
Общество с ограниченной ответственностью Инженерный центр «Метрология и измерительные технологии»(ООО ИЦ МИТ)
Адрес: 347386, Ростовская обл., г. Волгодонск, ул. Маршала Кошевого, д. 46
Телефон: +7 (8639) 23-44-22
E-mail: info@ecmit.ru
Правообладатель
Общество с ограниченной ответственностью «Приборостроительный концерн «Геликон»
(ООО «ПК «Геликон») ИНН 4703148079
Юридический адрес: 188641, Ленинградская обл., р-н Всеволожский, г. Всеволожск, ш. Дорога Жизни, д. 4а, офис 2
Телефон: +7 (812) 985-22-85, факс: +7 (812) 985-22-85
e-mail: mail@pk-helikon.ru
Принцип действия Геликон УПИ основан на воспроизведении электрических сигналов, имитирующих работу первичного электромагнитного преобразователя расхода Геликон РЭЛ-100, пропорциональных скорости потока жидкости.
На лицевой панели Геликон УПИ имеются: четыре светодиодных индикатора, отображающих активный режим, четырёхпозиционный переключатель задания скорости потока жидкости и разъемы для подключения блока измерений Геликон РЭЛ-100. На задней панели расположены разъем для подключения к источнику питания, разъем для подключения к компьютеру.
Значение скорости потока жидкости, имитируемое Геликон УПИ, задаётся с помощью переключателей на лицевой панели либо с использованием программного обеспечения.

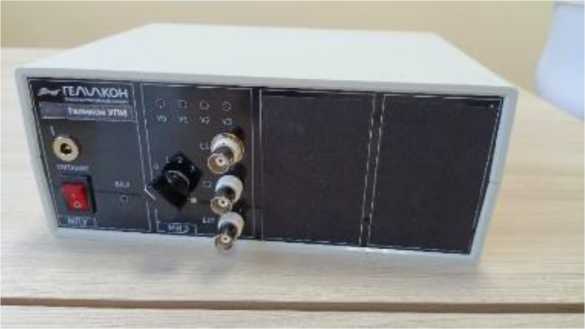

Вид спереди Геликон УПИ представлен на рисунке 1.
Рисунок 1 - Вид спереди Геликон УПИ
Пломбирование Геликон УПИ от несанкционированного доступа осуществляется с помощью пломбировочной мастики, расположенной в пломбировочном стакане на задней панели корпуса предотвращающих доступ к органам регулировки параметров, а также с помощью наклейки размещённой на боковой панели корпуса, частично перекрывающей стык верхней и нижней частей корпуса. Заводской номер в виде цифрового обозначения наносится в виде наклейки на правой верхней стороне задней панели.
Вид сзади и вид сбоку Геликон УПИ с указанием мест нанесения заводского номера, знака утверждения типа и пломбировки от несанкционированного доступа приведены на рисунках 2 и 3.
Место пломбировки
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 2 - Вид сзади Геликон УПИ
Место пломбировки

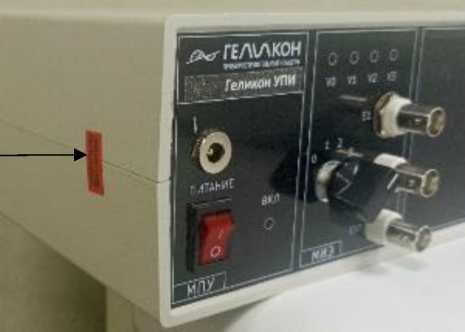

Рисунок 3 - Вид сбоку Геликон УПИ
Геликон УПИ приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики Геликон УПИ
|
Наименование параметра |
Значение |
|
Воспроизводимая частота импульсных сигналов, Гц, для имитируемой скорости потока жидкости: - 2 м/с |
4,166 |
|
- 4 м/с |
5,0 |
|
- 10 м/с |
6,25 |
|
Пределы допускаемой абсолютной |
± 3,540-5 |
|
погрешности воспроизведения частоты, Гц |
Таблица 3 - Технические характеристики Геликон УПИ
|
Наименование параметра |
Значение |
|
Форма импульсных сигналов |
Положительные и отрицательные импульсы |
|
Амплитуда импульсных сигналов, В, соответствующая имитируемой скорости потока жидкости:
|
от 1,307 до 1,333 от 2,633 до 2,687 от 6,613 до 6,747 |
|
Параметры питания однофазным переменным электрическим током:
|
от 200 до 240 от 49 до 51 |
|
Потребляемая мощность, В-А, не более |
20 |
|
Габаритные размеры, длинахширинахвысота, мм, не более |
240х115х180 |
|
Масса, кг, не более |
6 |
|
Рабочие условия применения: | |
|
Температура окружающей среды, °С |
от +15 до +25 |
|
Относительная влажность окружающего воздуха, % |
до 80 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч, не менее |
75000 |
|
Средний срок службы, лет, не более |
10 |
