Номер по Госреестру СИ: 96941-25
96941-25 Аспираторы воздуха автоматические двухканальные
(АВА 2)
Назначение средства измерений:
Аспираторы воздуха автоматические двухканальные АВА 2 (далее по тексту -аспираторы) предназначены для измерений объёмного расхода воздуха при автоматическом отборе проб атмосферного воздуха, воздуха рабочей зоны, воздуха помещений с последующим аналитическим контролем пробы.

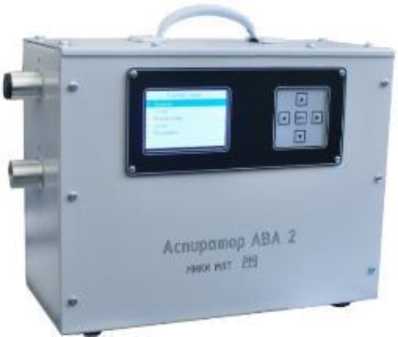

Внешний вид.
Аспираторы воздуха автоматические двухканальные
Рисунок № 1
Внешний вид.
Аспираторы воздуха автоматические двухканальные
Рисунок № 2
Внешний вид.
Аспираторы воздуха автоматические двухканальные
Рисунок № 3
Общие сведения
Дата публикации - 27.11.2025
Срок свидетельства - 26.11.2030
Номер записи - 912c811e-7609-dff6-59a1-5595fdf05756
ID в реестре СИ - 1427397
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «НИКИ МЛТ+»
Страна - РОССИЯ
Населенный пункт - 194100, г. Санкт-Петербург, ул. Новолитовская, д. 15, лит. А, оф. 517
Уведомление о начале осуществления предпринимательской деятельности -
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2578 от 2025.11.26 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Аспираторы воздуха автоматические двухканальные (АВА 2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «НИКИ МЛТ+»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96941-25 26.11.2030 |
Аспираторы воздуха автоматические двухканальные, АВА 2 Общество с ограниченной ответственностью «НИКИ МЛТ+» (РОССИЯ 194100, г. Санкт-Петербург, ул. Новолитовская, д. 15, лит. А, оф. 517) |
ОТ МП |
1 год |
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет два варианта предварительных фильтров:
- выборка по годам или за все время формирования БД, начиная с 2010 года
- по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Бесплатный
Кто поверяет Аспираторы воздуха автоматические двухканальные (АВА 2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Аспираторы воздуха автоматические двухканальные (АВА 2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) «АВА 2» состоит из внутреннего ПО необходимого для работы аспиратора. Разделение ПО на метрологически значимую и незначимую части не реализовано, метрологически значимой частью является всё внутреннее ПО. Внутреннее ПО закрыто от чтения и записи на стадии производства и дополнительно конструкция аспиратора исключает несанкционированный доступ к ПО.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
отсутствует |
|
Номер версии (идентификационный номер) встроенного ПО |
1.2 |
|
Цифровой идентификатор встроенного ПО |
отсутствует |
В соответствии с разделом 5.3 Р 50.2.077-2014 и на основании результатов проверок ПО «АВА 2» уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» для встроенного ПО.
Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и случайных изменений.
Знак утверждения типа
Знак утверждения типананосится методом шелкографии на маркировочную табличку, которая крепится на заднюю панель корпуса аспиратора методом этикетирования, и на титульный лист паспорта аспиратора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 8 «Порядок работы» документа ЕМИЮ.933052.080 ПС «Аспираторы воздуха автоматические двухканальные АВА 2. Паспорт и руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;
ГОСТ Р 51945-2002 «Аспираторы. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ЕМИЮ.933052.080 ТУ «Аспираторы воздуха автоматические двухканальные АВА 2. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «НИКИ МЛТ+»
(ООО «НИКИ МЛТ+»)
ИНН 7802877737
Юридический адрес: 194100, Россия, г. Санкт-Петербург, ул. Новолитовская, д. 15, лит. А, оф. 517
Телефон: 8 (812) 502-10-25, 502-10-26
Е-mail: imitrenin @ yandex .ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге, Ленинградской и Новгородской областях, Республике Карелия»(ФБУ «Тест-С.-Петербург»)
Адрес: 190020, г. Санкт-Петербург, вн. тер. г. муниципальный округ Екатерингофский, ул. Курляндская, д. 1, литера А
Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75 Факс: 8 (812) 244-10-04
E-mail: letter@rustest.spb.ru
Правообладатель
Общество с ограниченной ответственностью «НИКИ МЛТ+»
(ООО «НИКИ МЛТ+»)
ИНН 7802877737
Юридический адрес: 194100, Россия, г. Санкт-Петербург, ул. Новолитовская, д. 15, лит. А, оф. 517
Телефон: 8 (812) 502-10-25, 502-10-26
Е-mail: imitrenin @ yandex .ru
Принцип действия аспираторов основан на создании разрежения со стабильными параметрами, за счёт которого происходит отбор воздуха. Для отбора проб воздуха используются аналитические аэрозольные фильтры АФА ТУ 95 1892-89.
Аспираторы представляют собой переносные двухканальные автоматические приборы, по типу питания - электрические (комбинированные), среднерасходные (в диапазоне от 40 до 50 дм3/мин) и высокорасходные (в диапазоне свыше 50 до 130 дм3/мин).
Режимы работы:
-
- автоматический (суточные отборы, разовые отборы с отложенным стартом);
-
- разовый.
Конструктивно аспираторы выполнены в одном блоке.
В состав аспиратора входят:
-
- насос для создания разрежения на входе аспиратора;
-
- датчики объёмного расхода с выходом в виде электрического сигнала;
-
- микропроцессорная система (для обработки данных с датчиков, задания циклического отбора пробы);
-
- блоки питания для всех элементов системы;
-
- зарядное устройство для встроенной аккумуляторной батареи при её наличии.
Аспираторы имеют две модификации: АВА 2 и АВА 2 исп. 1. Аспиратор АВА 2 исп. 1 отличается наличием встроенного аккумулятора.
Аспираторы не предназначены для работы во взрывоопасных помещениях.
Общий вид аспираторов представлен на рисунке 1.
На лицевой панели расположены дисплей и кнопки управления.
На дисплее отображаются:
-
- в «Главное меню» пункты: «Задание», «Отбор», «Информация», «Архив», «Настройка»;
-
- в подменю «Задание»: «Скорость отбора», «Длительность отбора», «Контрольный канал», «Время начала отбора», «Количество циклов», «Пауза»;
-
- в подменю «Отбор»: режим работы «Разовый»/«Автоматический», время до окончания отбора, текущий расход воздуха по каналам, текущий объём отобранной пробы по каждому каналу, выбор приведения отобранного объёма к нормальным условиям (Да/Нет). При приведении к нормальным условиям задаётся атмосферное давление и температура воздуха;
- в подменю «Информация»: текущие «Дата», «Время», «Версия ПО»;
- в подменю «Архив»: архив последних 10 отборов, дата и время отбора, объём воздуха по каналам в отборе;
- в подменю «Настройка»: текущие «Дата» и «Время» (в этом пункте они могут быть настроены).
Аспират АВА 2
ММ я»' М
Рисунок 1 - Общий вид аспиратора
На правой боковой панели находятся разъёмы для подключения аспиратора к сети ~220 В (с вставкой плавкой) и к внешнему источнику = 12 В, гнездо держателя вставки плавкой, тумблер включения-выключения. На левой боковой панели находятся два входных штуцера каналов К1 и К2 для подключения к пробоотборным устройствам. На задней панели находятся жалюзи для выхода отбираемого для проб воздуха.
Нанесение пломбы на аспиратор осуществляется на любой из четырех винтов задней панели (расположенных вдоль боковых ребер) аспиратора.
Заводские номера в цифровом формате, знак утверждения типа и единый знак обращения продукции на рынке государств-членов Евразийского экономического союза наносятся на маркировочную табличку, которая крепится на заднюю панель корпуса аспиратора методом этикетирования. Информация на маркировочную табличку наносится методом шелкографии.
Нанесение знака поверки на корпус аспираторов не предусмотрено.
ЕЖ
АСПИРАТОР
ВОЗДУХА АВТОМАТИЧЕСКИЙ ДВУХКАНАЛЬНЫЙ
АВА 2 №________202__ г.
~220 В, 50 Гц, = 12 В, 150 ВА ЕМИЮ 933052.080 ТУ
ГОСТ 15150 УХЛ 3.1 от -20 оС
ЕЖ
АСПИРАТОР ВОЗДУХА АВТОМАТИЧЕСКИЙ ДВУХКАНАЛЬНЫЙ
АВА 2 исп. 1 №________202__ г.
~220 В, 50 Гц, = 12 В, 150 ВА
ЕМИЮ 933052.080 ТУ
ГОСТ 15150 УХЛ 3.1 от -20 оС
Рисунок 2 - Внешний вид маркировочных табличек с местом нанесения заводского номера и знака утверждения типа
Таблица 5 -
|
Наименование |
Обозначение |
Количество, шт. | |
|
АВА 2 |
АВА 2 исп. 1 | ||
|
Аспиратор воздуха автоматический двухканальный АВА 2 |
ЕМИЮ.933052.080 |
1 | |
|
Аспиратор воздуха автоматический двухканальный АВА 2 исп. 1 |
ЕМИЮ.933052.080-01 |
- |
1 |
|
Запасные части: Вставка плавкая 220 В, 1 А |
ОЮО.480.003ТУ |
1 |
1 |
|
Вставка плавкая 12 В, 15 А |
ОЮО.480.003ТУ |
1 |
1 |
|
Принадлежности: Шнур соединительный 220 В |
НЭА4.860.005 |
1 |
1 |
|
Шнур соединительный 12 В |
НЭА4.860.005-01 |
1 |
1 |
|
Фильтродержатель ИРА-20-1Пл-25 |
ЕМИЮ.350400.110 |
2 |
2 |
|
Гофрированная трубка (Двнутр. 25 мм) 10 см |
- |
2 |
2 |
|
Гофрированная трубка (Двнутр. 25 мм) 1 м* |
- |
2 |
- |
|
Ресивер АВА 2* |
ЕМИЮ.350400.134 |
1 |
- |
|
Фильтродержатель ИРА-20-2М-25-Б* |
ЕМИЮ.350450.025 |
2 |
- |
Продолжение таблицы 5
|
Наименование |
Обозначение |
Количество, шт. | |
|
АВА 2 |
АВА 2 исп. 1 | ||
|
Пробка № 20 026x018x32 |
- |
2 |
2 |
|
Эксплуатационная документация: Паспорт и руководство по эксплуатации |
ЕМИЮ.933052.080 ПС |
1 |
1 |
* Дополнительные принадлежности аспираторов ЕМИЮ.933052.080, работающих на сети Гидромета. Поставляются по отдельному заказу.
и показатели надежности аспираторов представлены в таблицах 2-4.
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объёмного расхода по каналу, дм3/мин (м3/ч) |
от 40 до 130 (от 2,4 до 7,8) |
|
Пределы допускаемой основной относительной погрешности измерений объёмного расхода, % |
±5 |
|
Пределы допускаемой относительной погрешности задания времени отбора пробы, % |
±1 |
|
Максимальный суммарный объёмный расход при одновременной работе на двух каналах, дм3/мин (м3/ч), не менее |
230 (13,8) |
|
Пределы допускаемой дополнительной погрешности измерений при отклонении температуры окружающей среды на каждые 10 °С от нормальных условий измерений, в долях от пределов допускаемой основной погрешности |
±0,55 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное разрежение, создаваемое аспиратором, кПа, не менее |
2,5 |
|
Диапазон времени отбора одного цикла, мин |
от 5 до 30 |
|
Перерыв между циклами, мин, не менее |
5 |
|
Время работы в циклическом режиме в сутки, ч, не менее | |
|
- от сети 220 В |
7 |
|
- от встроенного аккумулятора напряжением 12 В |
2 |
|
- от внешнего источника постоянного напряжения 12 В |
7 |
|
Электрическое питание: - АВА 2: | |
|
- от сети переменного тока, частотой (50 ± 1) Гц, В |
от 187 до 242 |
|
- от внешнего источника постоянного напряжения, В |
от 11,4 до 13,8 |
|
-АВА 2 исп. 1: | |
|
- от сети переменного тока, частотой (50 ± 1) Гц, В |
от 187 до 242 |
|
- от встроенного аккумулятора, В |
от 11,4 до 13,8 |
|
- от внешнего источника постоянного напряжения, В |
от 11,4 до 13,8 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Потребляемая электрическая мощность, В^А, не более: - от сети переменного тока, частотой (50 ± 1) Гц, В |
150 |
|
- от встроенного аккумулятора, В |
150 |
|
- от внешнего источника постоянного напряжения 12 В |
150 |
|
Габаритные размеры, мм, не более: - длина |
360 |
|
- ширина |
160 |
|
- высота |
305 |
|
Масса, кг, не более: - АВА 2 |
4,0 |
|
- АВА 2 исп. 1 |
6,0 |
|
Сопротивление изоляции сетевых цепей, МОм, не менее |
7 |
|
Уровень звуковой мощности, дБА, не более |
70 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -20 до +45 |
|
- относительная влажность воздуха (при температуре +25 °С), %, |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
6000 |
|
Средний срок службы1-*, лет, не менее |
6 |
|
1) С учётом технического обслуживания. | |
