Номер по Госреестру СИ: 96942-25
96942-25 Микроскопы измерительные
(STM)
Назначение средства измерений:
Микроскопы измерительные STM (далее - приборы) предназначены для измерений линейных и угловых размеров профилей и элементов поверхностей деталей в проходящем и отраженном свете.

Внешний вид.
Микроскопы измерительные
Рисунок № 1
Программное обеспечение
Приборы работают под управлением встроенного метрологически значимого программного обеспечения (далее - ПО) DP300, устанавливаемого на цифровой считыватель, предназначенное для обеспечения взаимодействия узлов приборов, сохранения и экспорта измеренных величин, а также обработки результатов измерений. Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО Quickmeasuring, устанавливаемое на внешний персональный компьютер, предназначено для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.
Защита ПО и измеренных данных на внешнем персональном компьютере от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Quickmeasuring |
DP300 |
|
Номер версии (идентификационный номер) ПО, не ниже |
6.2020.10.24 |
V5. 1.2.3 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Приведены в документе «Порядок действия при начале работы» документа «Микроскопы измерительные STM. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измерений
Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 29 декабря 2018 г.;
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта № 2482 от 26 ноября 2018 г.;
Стандарт предприятия Jaten Technology Co., Ltd, Китай.
ПравообладательJaten Technology Co., Ltd, Китай
Адрес: No 28, Songlang Street,Shangqiao Industrial,Dongcheng District, Dongguan, Guangdong, China
Телефон: +8618819087067
E-mail: jaten@cnjaten.cn
Изготовитель
Jaten Technology Co., Ltd, КитайАдрес: No 28, Songlang Street,Shangqiao Industrial,Dongcheng District, Dongguan, Guangdong, China
Телефон: +8618819087067
E-mail: jaten@cnjaten.cn
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, Россия, г.Москва, вн. тер. г. муниципальный округ Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес места осуществления деятельности: 142300, Россия, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;
308023, Россия, Белгородская обл., г. Белгород, ул. Садовая, дом 45а;
Россия, Ивановская обл., Лежневский р-н, СПК им. Мичурина
Правообладатель
Jaten Technology Co., Ltd, КитайАдрес: No 28, Songlang Street,Shangqiao Industrial,Dongcheng District, Dongguan, Guangdong, China
Телефон: +8618819087067
E-mail: jaten@cnjaten.cn
Основными элементами конструкции приборов являются гранитное или металлическое основание, на которое установлены подвижный предметный стол с нижним осветителем вертикальная колонна с подвижной оптической системой, включающей в себя измерительный блок и верхний осветитель.
Принцип действия приборов основан на считывании с электронных измерительных шкал осей X, Y значений перемещений подвижного предметного стола и с измерительной шкалы оси Z значений перемещений измерительного блока при использовании технологии оптического и цифрового проецирования увеличенных изображений объекта, расположенного на измерительном столе в проходящем или отражённом свете. Система наблюдения представляет собой оптическую систему микроскопа с окулярами и объективами с увеличением 5х, 10х, 20х, 50х. Приборы работают под управлением входящего в комплект программного обеспечения. Измерения проводятся в ручном режиме.
К данному описанию типа относятся микроскопы измерительные STM выпускаемые в двух модификациях: STM-2010 и STM-2515, которые различаются между собой метрологическими и техническими характеристиками.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную пластину, расположенную на задней поверхности основания.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических и электронных регулировок.

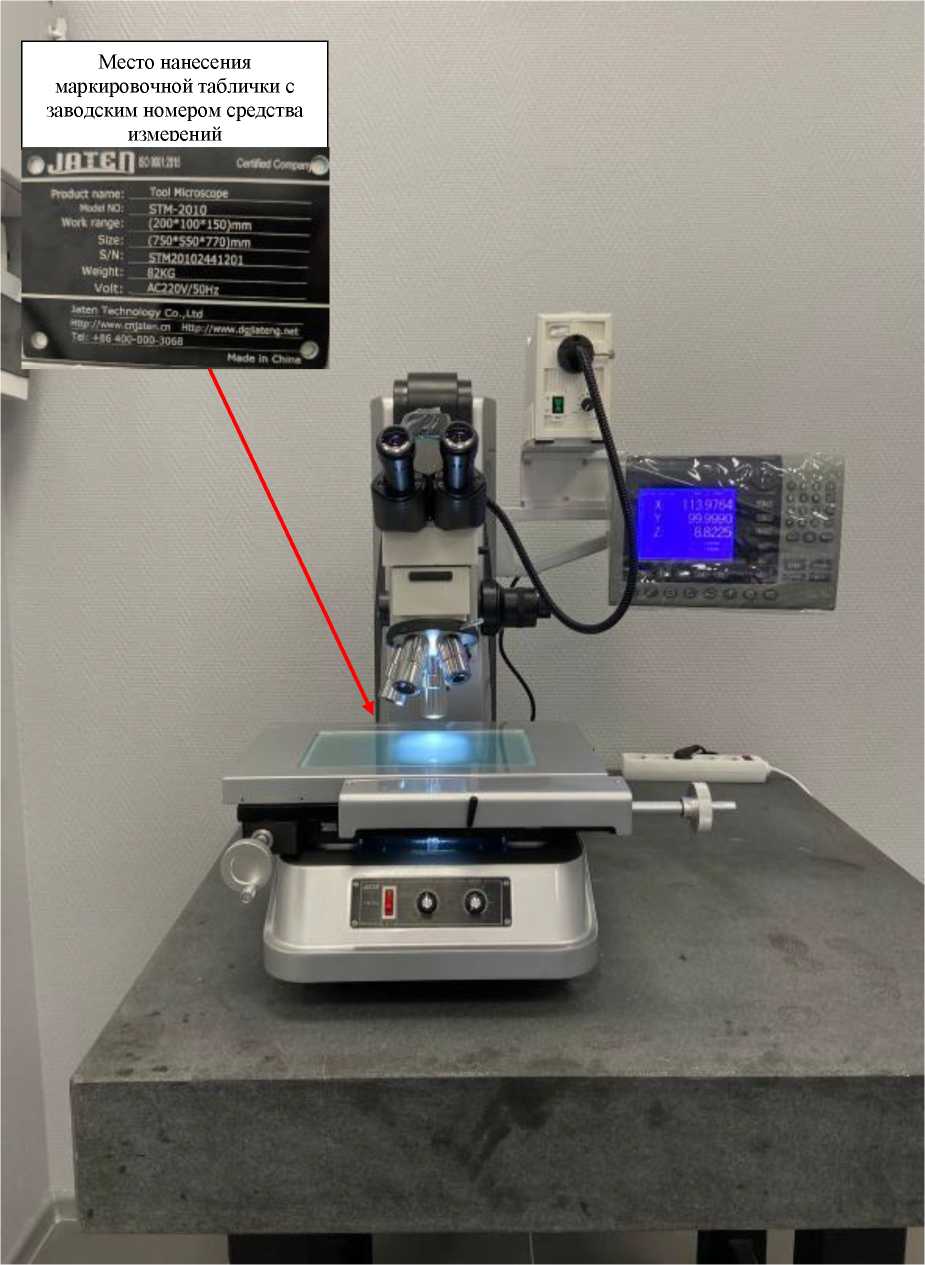

Общий вид приборов приведён на рисунке 1.
+.1ЯТЕГ] К’№М
Место нанесения маркировочной таблички с заводским номером средства измерений
STM-2O1O
(200»ЮОЧ50)Л||Л ^gSO«SSO*77t»mm -ЯМ20Ш441202
Rvdua name: TooJ хкгокоре
МШИЛО
wort ranee:
Size:
S/N:
Weight: A2KG _ volt: *C22W/5OHZ
Рисунок 1 - Общий вид прибора
Таблица 5 - Комплектность приборов
|
Наименование |
Обозначение |
Количество |
|
Микроскоп измерительный (модификация в соответствии с заказом потребителя) |
STM |
1 шт. |
|
Персональный компьютер с установленным ПО |
- |
По заказу |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Руководство пользователя программным обеспечением |
1 экз. | |
|
Формуляр |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
STM-2010 |
STM-2515 |
|
Диапазон измерений по оси X, мм* |
от 0 до 200 |
от 0 до 250 |
|
Диапазон измерений по оси Y, мм* |
от 0 до 100 |
от 0 до 150 |
|
Диапазон измерений по оси Z, мм* |
от 0 до 100 |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X и Y, мкм (L -измеряемая длина в мм) * |
±(2,0+L/200) | |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, мкм (L -измеряемая длина в мм) * |
±(4,0+L/100) | |
|
Дискретность отчёта линейных измерений, мкм* |
0,5 | |
|
Диапазон измерений плоского угла |
от 0° до 360° | |
|
Пределы допускаемой абсолютной погрешности измерений плоского угла* |
±1' | |
|
Дискретность отсчета плоского угла* |
1" | |
|
* - при использовании объектива 50 крат | ||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
STM-2010 |
STM-2515 |
|
Габаритные размеры, мм, не более | ||
|
- длина |
750 |
760 |
|
- ширина |
550 |
560 |
|
- высота |
770 |
780 |
|
Масса, кг, не более |
110 |
120 |
|
Параметры электрического питания: | ||
|
- напряжение переменного тока, В |
220±22 | |
|
Температура окружающей среды, °С |
от +17 до +23 | |
|
Относительная влажность воздуха, %, не более |
75 | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
10000 |
|
Срок службы, лет |
10 |
