Наименование

Обозначение

Количество

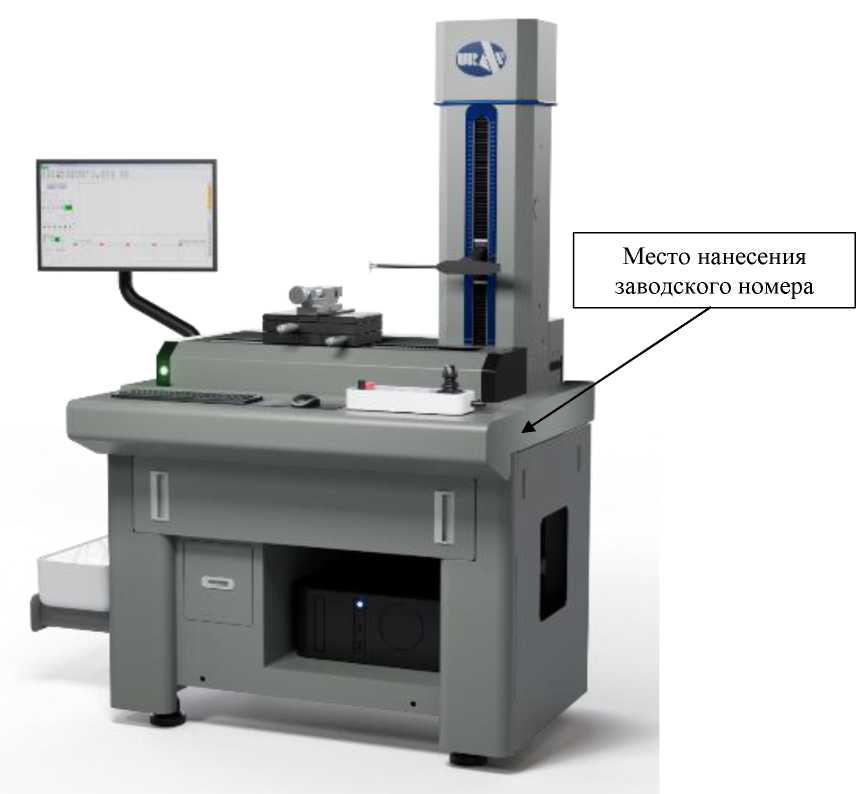

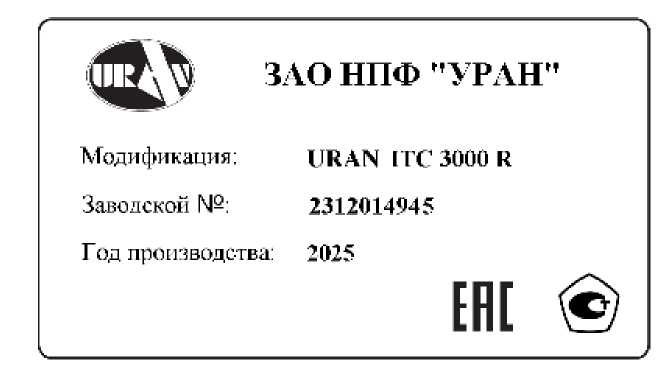

Прибор для измерений параметров контура и шероховатости поверхности

URAN ITC

1 шт.

Стандартный щуп для измерений контура

-

1 шт.

Стандартный щуп для измерений шероховатости поверхности

-

1 шт.

Набор для калибровки щупов

-

1 шт.

Руководство по эксплуатации

Приборы для измерений параметров контура и шероховатости поверхности URAN ITC. Руководство по эксплуатации

1 экз.

URAN ITC 1000, URAN ITC 1000 R, URAN ITC 3000 R, URAN ITC 3000

Наименование характеристики

Значение

URAN

ITC 1000

URAN

ITC 1000 R

URAN

ITC 3000 R

URAN

ITC 3000

Диапазон измерений линейных размеров по оси Z (контур), мм

от 0 до 185 (опционально до 225;

325)

от 0 до 225

(опционально до 265; 325)

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, мкм

±(1,5+H/100), где Н - измеренное значение по оси Z, мм

±(0,8+H/100), где Н - измеренное значение по оси Z, мм

Диапазон измерений линейных размеров по оси X, мм

от 0 до 185 (опционально до 225;

325)

от 0 до 225

(опционально до 265; 325)

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, мкм

±(1,5+L/100), где L - измеренное значение по оси X, мм

±(0,8+L/100), где L - измеренное значение по оси X, мм

Допускаемое    отклонение    от

прямолинейности перемещений по оси X, мкм, не более*

0,8 (на 100 мм)

0,5 (на 100 мм)

Пределы допускаемой абсолютной погрешности измерений радиусов, мкм**

±(1,2+R/15), где R - измеренное значение радиуса, мм

±(0,8+R/15), где R - измеренное значение радиуса, мм

Пределы допускаемой абсолютной погрешности измерений углов***

±1'

Разрешение по оси Z (контур), мкм

0,02

0,01

Разрешение по оси X, мкм

0,

02

0,01

Диапазон измерений параметра шероховатости Ra, мкм

-

от 0,03 до 100

-

Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм

-

±(0,02+0,05Ra), где Ra - измеренное значение параметра шероховатости Ra, мкм

-

Параметры профиля

Ra, Ramax, Ramin, Rasd, Rp, Rpmax, Rpmin, Rpsd, Rv, Rvmax, Rvmin, Rvsd, Rz, Rzmax, Rzmin, Rzsd, R3z, Rc, Rcmax, Rcmin, Rcsd, Rt, Rq, Rqmax, Rqmin, Rdsd, Rsk, Rskmax, Rsmin, Rsksd, Rku, Rkumax, Rkumin, Rkusd, Rsm, Rsmmax, Rsmmin, Rsmsd, Rs, R^a, R^amax, RAaniin, R^asd, R^q, RAqinax, RAqniin, R^qsd, Rk, Rpk, Rvk, Mr1, Mr2, Ria, Rlamax, Rlamin, Riasd,   Rlq,    Riqmax,

Riqmin, Rlqsd, R6c, Rpc, Rmr, Wa, Wamax, Wamin, Wasd, Wsa, Wca, Wa08, Wc, Wcmax, Wcmin, Wcsd, Wt, Wz, Wzmax, Wzmin, Wzsd, Wp, Wpmax, Wpmin, Wpsd, Wv, Wvmax, Wvmin, Wcsd, Wq, Wqmax, Wqmin, Wqsd, Wsm, Wsmmax, Wsmmin, Wsmsd, Wsk, Wskmax, Wskmin, Wsksd, Wku, Wkumax, Wkumin, Wkusd, W^q, WAqinax, WAqinin, W^qsd, W6c, Wmr, Pa, Pt, Pp, Pc, Pv, Pz, Pq, Psm, Psk, Pku, RzJ, Rpq, Rvq, Rmq, P^q, Avh, Hmax, Hmm, Area, P6c, Tilta Ncrx, R, Rx, AR, Nr, Cpm, Sr, Sar, W, Wx, Aw, Wte, Nw, Sw, Saw

Фильтры

-

Гаусс, 2CR75, PC75

-

Отсечка шага Хе, мм

-

0,025; 0,08; 0,25; 0,8; 2,5; 8

-

Длина оценки, мм

-

Хе^п, где n от 2 до 7

-

Измерительное усилие, г

0,7

Примечания:

Для измерений параметров контура используется щуп: угол 17°, радиус 25 мкм

Для измерений параметров шероховатости используется щуп: угол 90°, радиус 5 мкм * - отсечка шага 2,5 мм, скорость не более 0,3 мм/с

** - в диапазоне измерений радиусов от 5 до 15 мм, при дуге окружности не менее 120^° *** - в диапазоне измерений углов от 0° до 360°.

Наименование характеристики

Значение

URAN   URAN    URAN    URAN

ITC 1000 ITC 1000 R ITC 3000 R ITC 3000

Габаритные размеры, мм, не более

• -     длина

• -     ширина

• -      высота

1050

720

1450

Масса, кг, не более

400

Скорость измерений, мм/с

от 0,2 до 0,7

Скорость позиционирования, мм/с

от 5 до 10

Наименование характеристики

Значение

Условия эксплуатации:

• -     рабочая область значений температуры, °C

• -     относительная влажность воздуха (без конденсата), %, не более

от +18 до +22

85

Параметры электрического питания:

• -     напряжение переменного тока, В

• -     частота переменного тока, Гц

от 198 до 242

50

Потребляемая мощность, Вт, не более

500
