Номер по Госреестру СИ: 96951-25
96951-25 Система измерений количества и показателей качества нефти УПН-2 (Цех №2) ООО «ННПО». Возврат нефти с установки
()
Назначение средства измерений:
Система измерений количества и показателей качества нефти УПН-2 (Цех №2) ООО «ННПО». Возврат нефти с установки (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.

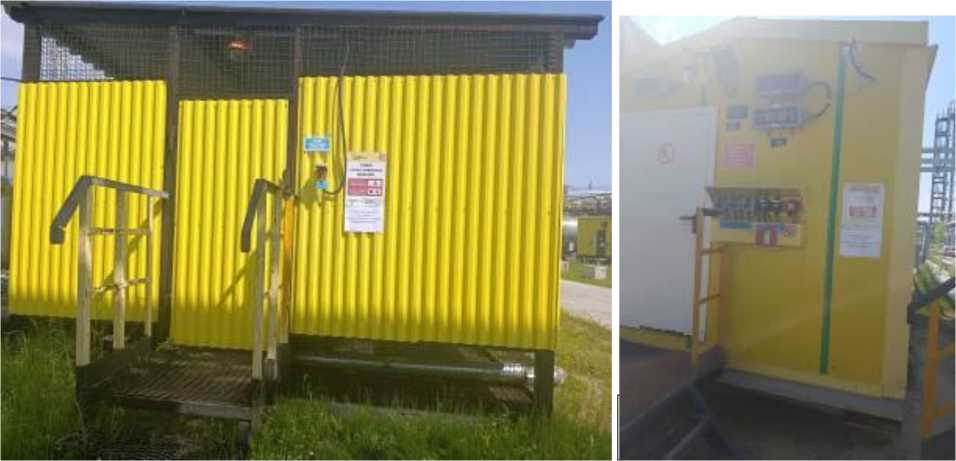

Внешний вид.
Система измерений количества и показателей качества нефти УПН-2 (Цех №2) ООО «ННПО». Возврат нефти с установки
Рисунок № 1
Общие сведения
Дата публикации - 27.11.2025
Срок свидетельства -
Номер записи - ed021fb9-ba48-0b51-a807-bdeccdc98b83
ID в реестре СИ - 1427387
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «Нижневартовское нефтеперерабатывающее объединение»
Страна - РОССИЯ
Населенный пункт - 628609, Ханты-Мансийский автономный округ –Югра, г. Нижневартовск, ул. Северная, зд. 6/П
Уведомление о начале осуществления предпринимательской деятельности -
Отчёт «MM_4. Статистика по разработчикам МВИ ФГИС «Аршин»» фокусируется на деятельности отдельного разработчика с 2020 года. После выбора разработчика в выпадающем списке рассчитываются ключевые показатели: первая и последняя публикации, общее число МВИ, доля статуса «Действует», количество задействованных аттестующих организаций и средний лаг от даты свидетельства до публикации.
Блок графиков отражает динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), топ-аттестующие организации и «виды измерений» для выбранного разработчика. Отдельно оценивается качество данных — заполненность полей (величина, пределы, погрешность) и доля карточек с контактами, что помогает выявлять пробелы в оформлении и поддержке.
Для оперативного контроля темпов добавлены сравнения YTD/LYTD по ISO-неделям, тепловая карта год×месяц, а также сезонность и топ назначений методик. Наводите курсор для подсказок, используйте меню графиков для выгрузки данных/изображений и сопоставляйте метрики, чтобы вовремя замечать пики активности, снижение темпа или узкие места, связанные с задержками публикаций и качеством карточек.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2578 от 2025.11.26 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Система измерений количества и показателей качества нефти УПН-2 (Цех №2) ООО «ННПО». Возврат нефти с установки ()
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Нижневартовское нефтеперерабатывающее объединение»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96951-25 |
Система измерений количества и показателей качества нефти УПН-2 (Цех №2) ООО «ННПО». Возврат нефти с установки, Общество с ограниченной ответственностью «Нижневартовское нефтеперерабатывающее объединение» (РОССИЯ 628609, Ханты-Мансийский автономный округ –Югра, г. Нижневартовск, ул. Северная, зд. 6/П) |
ОТ МП |
1 год |
|
96950-25 |
Система измерений количества и показателей качества нефти УПН-1 (Цех №2) ООО «ННПО». Возврат нефти с установки, Общество с ограниченной ответственностью «Нижневартовское нефтеперерабатывающее объединение» (РОССИЯ 628609, Ханты-Мансийский автономный округ –Югра, г. Нижневартовск, ул. Северная, зд. 6/П) |
ОТ МП |
1 год |
Кто поверяет Система измерений количества и показателей качества нефти УПН-2 (Цех №2) ООО «ННПО». Возврат нефти с установки ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Система измерений количества и показателей качества нефти УПН-2 (Цех №2) ООО «ННПО». Возврат нефти с установки ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) СИКН, обеспечивающее реализацию функций СИКН, состоит из встроенного ПО комплексов измерительно-вычислительных «ОКТОПУС-Л» («OCTOPUS-L»), которые являются средствами измерений утвержденного типа и автономного ПО Rate АРМ оператора УУН.
ПО Rate АРМ оператора УУН осуществляет отображение результатов измерений, технологических параметров процесса, состояние технологического оборудования и запорно-регулирующей арматуры в виде таблиц и мнемосхем, подготовку отчетов, ведение архивов.
ПО комплексов измерительно-вычислительных «ОКТОПУС-Л» («OCTOPUS-L»), обеспечивает измерение, преобразование, регистрацию, обработку, контроль, хранение и индикацию параметров технологического процесса в реальном масштабе времени, вычисление массового расхода (массы) нефти по заложенному в нем алгоритму.
Идентификационные признаки метрологически значимого ПО, в соответствии с описанием типа комплексов измерительно-вычислительных «ОКТОПУС-Л» («OCTOPUS-L») приведены в таблицах 1 - 3.
Таблица 1 - Идентификационные признаки метрологически значимого ПО комплексов измерительно-вычислительных «ОКТОПУС-Л» («OCTOPUS-L»), рег. номер 43239-09
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Formula.o | |
|
Номер версии (идентификационный номер) ПО |
6.05 |
6.10 |
|
Цифровой идентификатор ПО |
DFA87DAC |
24821CE6 |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
- |
Таблица 2 - Идентификационные признаки метрологически значимого ПО комплексов измерительно-вычислительных «ОКТОПУС-Л» («OCTOPUS-L»), рег. номер 43239-15
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Formula.o |
|
Номер версии (идентификационный номер) ПО |
6.10 |
|
Цифровой идентификатор ПО |
24821CE6 |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Таблица 3 - Идентификационные признаки метрологически значимого ПО комплексов измерительно-вычислительных «ОКТОПУС-Л» («OCTOPUS-L»), рег. номер 76279-19
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Formula.o |
|
Номер версии (идентификационный номер) ПО |
1.XXX |
|
Цифровой идентификатор ПО |
XXXXXXXX |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
Примечание - Идентификационные данные ПО ИВК приведены в свидетельствах о метрологической аттестации (сертификатах подтверждения соответствия) программного обеспечения (программы) для каждой конкретной версии (или диапазона версий) ПО ИВК. | |
Встроенное ПО ИВК защищено от несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных путем введения паролей, разграничения уровня доступа, механическим опломбированием. Доступ к метрологически значимой части ПО ИВК для пользователя закрыт.
Идентификационные признаки метрологически значимого ПО АРМ оператора приведены в таблице 4.
Таблица 4 - Идентификационные данные ПО АРМ оператора
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Rate АРМ оператора УУН |
|
Номер версии (идентификационный номер ПО) |
2.3.1.1 |
|
Цифровой идентификатор ПО |
B6D270DB |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Уровень защиты встроенного ПО комплексов измерительно-вычислительных «ОКТОПУС-Л» («OCTOPUS-L») «высокий» в соответствии с Р 50.2.077-2014.
Уровень защиты автономного ПО Rate АРМ оператора УУН «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти УПН-2 (Цех №2) ООО «ННПО». Возврат нефти с установки», аттестованной Западно-Сибирским филиалом ФГУП «ВНИИФТРИ», уникальный номер записи в реестре аккредитованных лиц RA.RU.311735, свидетельство об аттестации № 1306-RA.RU.311735-2025.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Постановление Правительства РФ от 16.11.2020 №1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» п. 6.1.1.
Правообладатель
Общество с ограниченной ответственностью «Нижневартовское нефтеперерабатывающее объединение»
(ООО «ННПО»)
ИНН 8603087285
Юридический адрес: 628609, Ханты-Мансийский автономный округ - Югра, г. Нижневартовск, ул. Северная, зд. 6/П
Телефон: +7 (3466) 31-25-67
E-mail: nnpo@rosneft.ru
Изготовитель
Общество с ограниченной ответственностью «Нижневартовское нефтеперерабатывающее объединение»
(ООО «ННПО»)
ИНН 8603087285
Юридический адрес: 628609, Ханты-Мансийский автономный округ - Югра, г. Нижневартовск, ул. Северная, зд. 6/П
Адрес места осуществления деятельности: 628609, Ханты-Мансийский автономный округ - Югра, г. Нижневартовск, ул. Северная, зд. 6/П
Телефон: +7 (3466) 31-25-67
E-mail: nnpo@rosneft.ru
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»Адрес: 630004, г. Новосибирск, пр. Димитрова, 4
Юридический адрес: 141570, Московская область, г. Солнечногорск, Рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11
Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60
Е-mail: director@sniim.ru
Правообладатель
Общество с ограниченной ответственностью «Нижневартовское нефтеперерабатывающее объединение»
(ООО «ННПО»)
ИНН 8603087285
Юридический адрес: 628609, Ханты-Мансийский автономный округ - Югра, г. Нижневартовск, ул. Северная, зд. 6/П
Телефон: +7 (3466) 31-25-67
E-mail: nnpo@rosneft.ru
Принцип действия СИКН основан на прямом методе динамических измерений по ГОСТ 8.587-2019 с применением преобразователей массового расхода. Выходные электрические сигналы измерительных преобразователей по линиям связи поступают на соответствующие входы комплекса измерительно-вычислительного «ОКТОПУС-Л» («OCTOPUS-L») (далее - ИВК), который преобразует их в значение измеряемой величины и вычисляет массу нефти по реализованному в нем алгоритму.
СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационной документацией ее компонентов.
Конструктивно СИКН состоит из блока фильтров (далее - БФ), блока измерительных линий (далее - БИЛ), блока измерений показателей качества нефти (далее - БИК), узла подключения передвижной поверочной установки (далее - УПППУ) и системы сбора и обработки информации (далее - СОИ).
Средства измерений, входящие в состав СИКН и участвующие в измерениях массы нефти, их регистрационные номера в Федеральном информационном фонде по обеспечению единства измерений приведены в таблице 1.
Таблица 1 - Средства измерений из состава СИКН
|
Наименование и тип средства измерений |
Рег. номерХ) |
|
Счетчики-расходомеры массовые Micro Motion (модификация CMF200) с преобразователями 2700 |
45115-10 |
|
Счетчики-расходомеры массовые Штрай-Масс |
70629-18 |
|
Термопреобразователи сопротивления серии 0065 |
53211-13 |
|
Термопреобразователи сопротивления платиновые серии 65 |
22257-11 |
|
Преобразователи измерительные Rosemount 644, Rosemount 3144Р |
56381-14 |
|
Преобразователи измерительные 644, 3144Р |
14683-09 |
|
Термопреобразователи универсальные ТПУ 0304 |
50519-17 |
|
Преобразователи температуры Метран-280, Метран-280-Ех |
23410-13 |
Продолжение таблицы 1
|
Наименование и тип средства измерений |
Рег. номер!) |
|
Преобразователи давления измерительные 3051 |
14061-10 |
|
Датчики давления ЭМИС-БАР |
72888-18 |
|
Преобразователь плотности жидкости измерительный модели 7835 |
52638-13 |
|
Преобразователи плотности и расхода CDM модификация CDM100P |
63515-16 |
|
Влагомеры нефти поточные УДВН-1пм2) |
14557-10, 14557-15 |
|
Комплексы измерительно-вычислительные «ОКТОПУС-Л» |
43239-09, 43239-15, |
|
(«OCTOPUS-L») |
76279-19 |
|
Расходомеры ультразвуковые UFM 3030 |
48218-11 |
|
Расходомеры-счетчики ультразвуковые «Взлет МР» |
28363-14 |
|
Примечания: | |
|
|( - регистрационный номер в Федеральном информационном фонде по обеспечению | |
|
единства измерений; | |
|
2) - при температуре нефти свыше максимальной температуры измеряемой среды | |
|
применяемого исполнения влагомера нефти поточного УДВН-1пм массовую долю воды | |
|
определяют только в лаборатории по ГОСТ 2477. | |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов, применяемые для контроля технологических режимов работы СИКН.
СИКН обеспечивает выполнение следующих основных функций:
- автоматические измерения массы брутто нефти в рабочем диапазоне массового расхода, температуры, давления, плотности нефти;
- измерение температуры, давления, плотности и объемной доли воды в нефти;
- автоматическое вычисление массы нетто нефти с использованием результатов измерений в лаборатории массовой доли механических примесей, массовой концентрации хлористых солей, а также массовой доли воды вычисленной по результатам измерений объемной доли воды поточным влагомером или полученных в лаборатории;
- проведение поверки и контроля метрологических характеристик расходомеров с применением передвижной поверочной установки на месте эксплуатации;
- проведение контроля метрологических характеристик рабочего расходомера с применением контрольно-резервного расходомера;
- автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
- регистрацию и хранение результатов измерений, формирование отчетов;
- контроль нарушения предупредительных границ и аварийных значений;
- отображение на АРМ оператора мгновенных и рассчитанных значений, архивных данных учета, диагностической информации системы в виде мнемосхем, трендов;
- защиту информации от несанкционированного доступа.
Пломбирование СИКН не предусмотрено. Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, средства измерений, входящие в состав СИКН, пломбируются в соответствии с требованиями, изложенными в их описаниях типа.
Нанесение знака поверки на СИКН не предусмотрено.
Заводской номер СИКН № 01 в цифровом формате нанесен методом печати на шильд-табличку, расположенную на блок-боксе, в котором размещены СОИ и БИК и указан в эксплуатационной документации.
Общий вид СИКН и место крепления шильд-таблички показаны на рисунке 1.
Рисунок 1 - Общий вид СИКН и место крепления шильд-таблички
представлена в таблице 7.
аблица 7 -
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества нефти УПН-2 (Цех №2) ООО «ННПО». Возврат нефти с установки |
- |
1 шт. зав. № 01 |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Комплект эксплуатационных документов на комплектующие изделия, входящие в состав СИКН |
- |
1 экз. |
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода1^ т/ч |
от 7 до 33 |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
|
1) Указан максимальный диапазон измерений, фактический диапазон измерений определяется при проведении поверки, фактический диапазон измерений не может превышать максимальный диапазон измерений. | |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий, шт. |
2(рабочая и контрольнорезервная) |
|
Измеряемая среда |
Смесь нефтяных фракций соответствующая качеству нефти по ГОСТ Р 518582002 «Нефть. Общие технические условия» |
|
Характеристики измеряемой среды:
|
от 0,15 до 0,55 от 20 до 85 от 20 до 35 от 835 до 930 0,5 100 0,05 не допускается |
|
Параметры электрического питания:
|
380±38, 220±22 50±1 |
|
Условия эксплуатации:
|
от -40 до +40 от +10 до +35 от 30 до 85 от 30 до 80 от 84 до 106 |
|
Режим работы СИКН |
непрерывный2-* |
|
Примечания:
| |
