Наименование

Обозначение

Количество

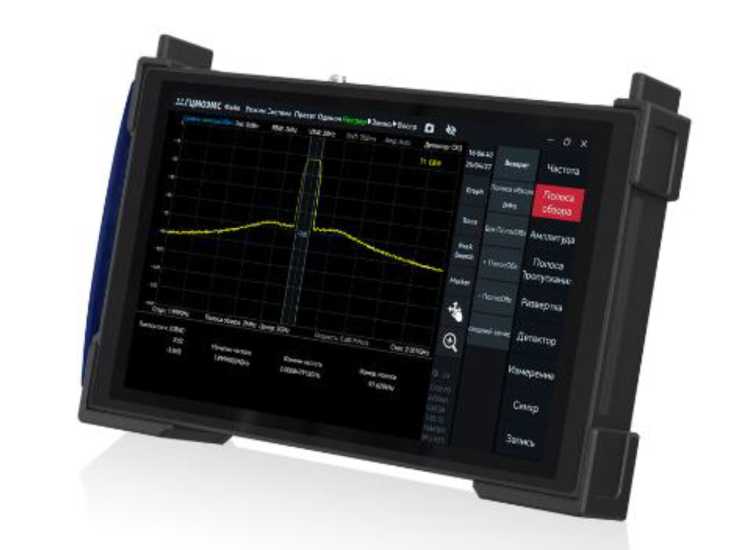

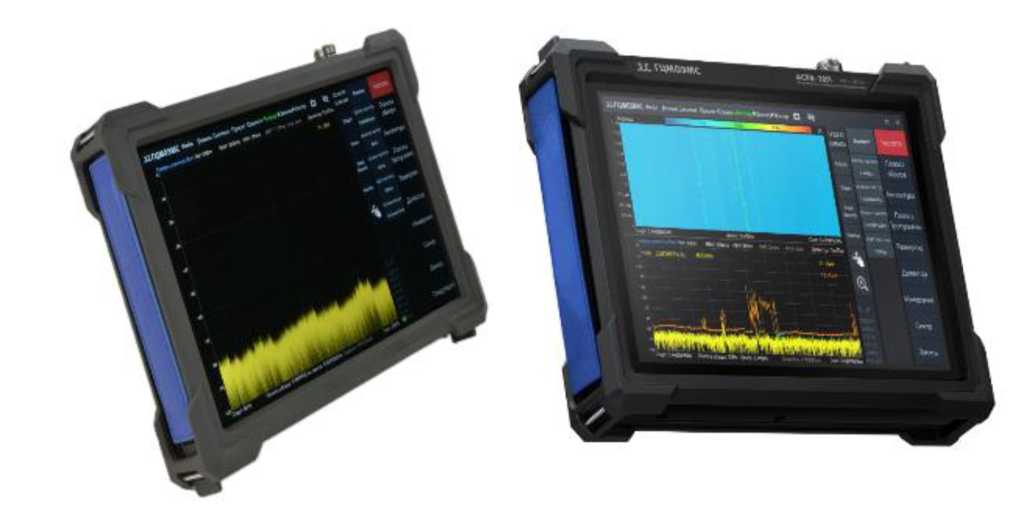

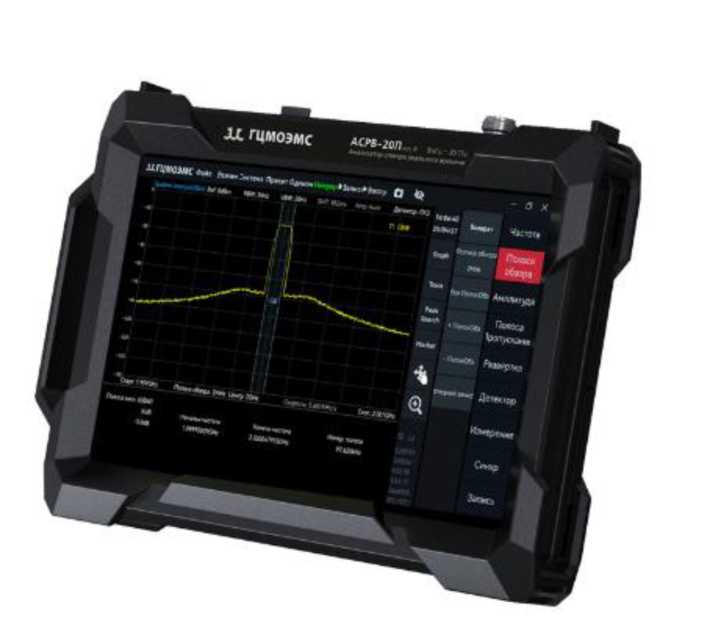

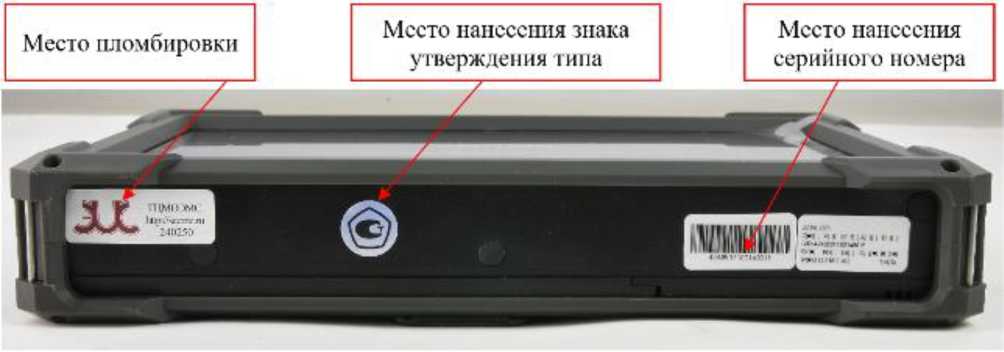

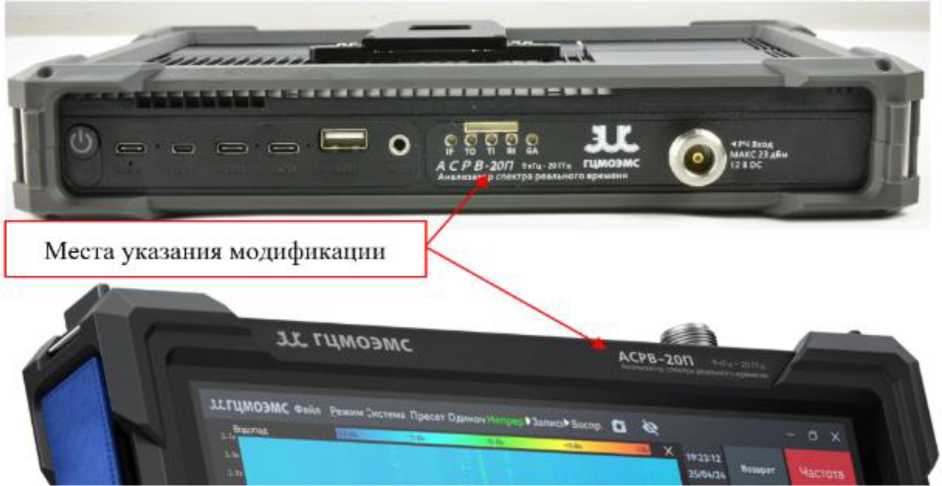

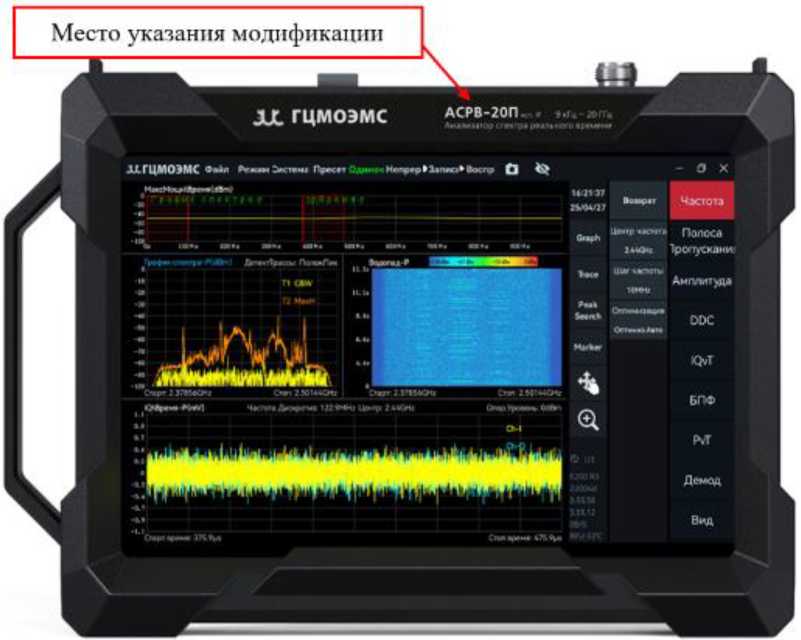

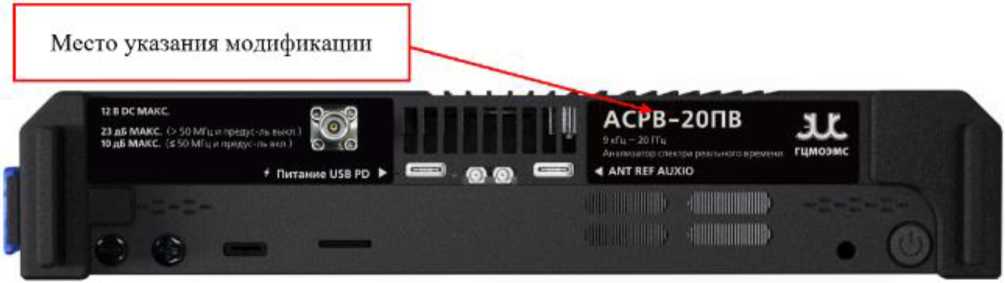

Анализатор спектра реального времени портативный

АСРВ-П

1 шт.

Встроенный термостатированный кварцевый генератор

О1

1 шт.*

Внешний модуль ГНСС для синхронизации      встроенного

кварцевого генератора

О7

1 шт.*

Уменьшение фазовых шумов для модификации анализатора АСРВ-20П, АСРВ-20ПВ

УФШ

1 шт.*

Защитный кейс

ЗК

1 шт.*

Влагозащищенный корпус для АСРВ-9П, АСРВ-20П, АСРВ-40П

IP

1 шт.*

Блок питания

USB (Type-C)

1 шт.

Кабель питания

USB (Type-C)

1 шт.

Руководство по эксплуатации

АГФП.411168.001 РЭ

1 экз.

Паспорт

АГФП.411168.001 ПС

1 экз.

* определяется по заказу

Наименование характеристики

Значение

1

2

Диапазон частот, в зависимости от модификации анализатора, Гц: АСРВ-9П, АСРВ-9ПВ

от 9М0³ до 9,5М0⁹

АСРВ-20П, АСРВ-20ПВ

от 9М0³ до 2М0¹⁰

АСРВ-40П, АСРВ-40ПВ

от 9М0³ до 4М0¹⁰

Диапазон полос обзора в режиме анализатора спектра, Гц

0; от 100 до полного

диапазона частот

Полоса пропускания в режиме анализатора спектра, Гц

от 1 до 1М0⁷

Максимальная полоса анализа в режиме анализа спектра в реальном масштабе времени, МГц

100±2

Минимальная длительность сигнала, определяемая в режиме анализа спектра в реальном масштабе времени, мкс

16,5

Пределы допускаемой относительной погрешности воспроизведения частоты опорным кварцевым генератором Зоп в диапазоне температур окружающей среды от +18 до +28°С:

±1М0^-6

- штатно

- опция О1

±1,5М0^-7

Пределы допускаемой абсолютной погрешности измерений частоты входного сигнала с помощью маркеров, в диапазоне частот, в зависимости от установленной полосы пропускания RBW и измеряемой частоты F, Гц

± (5опТ + 0,4^RBW + 1)

Максимальный уровень сигнала на входе, в зависимости от модификации анализатора и диапазона частот, дБ (1 мВт): АСРВ-9П, АСРВ-9ПВ:

- от 9 кГц до 125 МГц включ.

8

- св. 90 МГц до 9,5 ГГц

23

АСРВ-20П, АСРВ-20ПВ:

- от 9 кГц до 125 МГц включ.

8

- св. 125 МГц до 20 ГГц

23

АСРВ-40П, АСРВ-40ПВ:

- от 9 кГц до 90 МГц включ.

8

- св. 90 МГц до 40 ГГц

20

Абсолютный уровень плотности мощности собственных шумов, нормализованный к полосе пропускания 1 Гц на входе 50 Ом при полосе пропускания 10 кГц, среднеквадратическом детекторе, в зависимости от модификации анализатора и диапазона частот, дБ (мВт/Гц), не более:

АСРВ-9П, АСРВ-9ПВ:

-     от 9 кГц до 1 МГц включ.

-110

-     св. 1 до 100 МГц включ.

-144

-      св. 0,1 до 3 ГГц включ.

-159

-      св. 3 до 6 ГГц включ.

-159

-      св. 6 до 9,5 ГГц

-153

1

2

АСРВ-20П, АСРВ-20ПВ (штатно):

-     от 9 до 100 кГц включ.

-147

-     св. 0,1 до 100 МГц включ.

-155

-      св. 0,1 до 3 ГГц включ.

-159

-      св. 3 до 9 ГГц включ.

-152

-      св. 9 до 20 ГГц

-153

АСРВ-20П, АСРВ-20ПВ (с опцией УФШ):

-     от 9 до 100 кГц включ.

-154

-     св. 0,1 до 100 МГц включ.

-156

-      св. 0,1 до 3 ГГц включ.

-160

-      св. 3 до 9 ГГц включ.

-154

-      св. 9 до 20 ГГц

-154

АСРВ-40П, АСРВ-40ПВ:

-     от 9 до 100 кГц включ.

-144

-     св. 0,1 до 88 МГц включ.

-144

-     св. 88 МГц до 9 ГГц включ.

-152

-      св. 9 до 19 ГГц включ.

-152

-      св. 19 до 30 ГГц включ.

-150

-      св. 30 до 40 ГГц

-145

Спектральная плотность фазовых шумов относительно несущей в полосе пропускания 1 Гц, на несущей частоте 1 ГГц в зависимости от модификации анализатора, установленной опции и отстройки от несущей частоты, дБо/Гц, не более:

АСРВ-9П, АСРВ-9ПВ:

- 1 кГц

-94

- 10 кГц

-100

- 100 кГц

-100

- 1 МГц

-120

- 10 МГц

-130

АСРВ-20П, АСРВ-20ПВ (штатно):

- 1 кГц

-90

- 10 кГц

-98

- 100 кГц

-100

- 1 МГц

-120

- 10 МГц

-130

АСРВ-20П, АСРВ-20ПВ (с опцией УФШ):

- 1 кГц

-95

- 10 кГц

-101

- 100 кГц

-100

- 1 МГц

-120

- 10 МГц

-132

АСРВ-40П, АСРВ-40ПВ:

- 1 кГц

-95

- 10 кГц

-105

- 100 кГц

-105

- 1 МГц

-120

- 10 МГц

-129

1

2

Спектральная плотность фазовых шумов относительно несущей в полосе пропускания 1 Гц, на несущей частоте 100 МГц, при отстройке от несущей частоты 1 кГц, для модификации анализатора АСРВ-20П, АСРВ-20ПВ с опцией УФШ, дБо/Гц, не более:

-120

Пределы допускаемой погрешности измерений уровня мощности входного сигнала (при отношении сигнал/шум не менее 23 дБ), в зависимости от модификации анализатора, установленной опции, состояния предусилителя, диапазона частот, в диапазоне температур окружающей среды от +18 до +28°С, дБ:

АСРВ-9П, АСРВ-9ПВ, АСРВ-20П, АСРВ-20ПВ (штатно): предусилитель выключен, от 9 кГц до 20 ГГ ц

±2,0

предусилитель включен, от 9 кГц до 20 ГГ ц

±2,0

АСРВ-20П, АСРВ-20ПВ (с опцией УФШ): предусилитель выключен, от 9 кГц до 20 ГГ ц

±1,0

предусилитель включен, от 9 кГц до 20 ГГ ц

±2,0

АСРВ-40П, АСРВ-40ПВ: предусилитель выключен, от 9 кГц до 40 ГГ ц

±2,0

предусилитель включен, от 9 кГц до 40 ГГ ц

±2,0

Наименование характеристики

Значение

Габаритные размеры (ширина х высота х глубина), мм, не более АСРВ-9П, АСРВ-20П, АСРВ-40П

260 х 185 х 46

АСРВ-9П, АСРВ-20П, АСРВ-40П с опцией IP

285 х 208 х 58

АСРВ-9ПВ, АСРВ-20ПВ, АСРВ-40ПВ

222 х 147 х 42

Масса, кг, не более:

АСРВ-9, АСРВ-20П, АСРВ-40П

1,5

АСРВ-9П, АСРВ-20П, АСРВ-40П с опцией IP

2,5

АСРВ-9ПВ, АСРВ-20ПВ, АСРВ-40ПВ

1,1

Условия эксплуатации:

- температура окружающей среды, °С:

от -10 до +50

- относительная влажность воздуха, %, не более

80

Условия хранения и транспортирования: - температура окружающей среды, °С

от -20 до +70

- относительная влажность воздуха, %, не более

90
