Номер по Госреестру СИ: 96955-25
96955-25 Модули кварцевого термоманометра
(И-3)
Назначение средства измерений:
Модули кварцевого термоманометра И-3 (далее - модули) предназначены для непрерывных измерений абсолютного давления и температуры жидкостей и газов.
Внешний вид.
Модули кварцевого термоманометра
Рисунок № 1
Внешний вид.
Модули кварцевого термоманометра
Рисунок № 2
Общие сведения
Дата публикации - 27.11.2025
Срок свидетельства - 26.11.2030
Номер записи - 42d633eb-8fef-91cd-d40d-9669a28d0f82
ID в реестре СИ - 1427383
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество «Геоптикс»
Страна - РОССИЯ
Населенный пункт - 620072, г. Екатеринбург, ул. Конструкторов, стр. 5, ком. 1016
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2578 от 2025.11.26 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Модули кварцевого термоманометра (И-3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество «Геоптикс»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96955-25 26.11.2030 |
Модули кварцевого термоманометра, И-3 Акционерное общество «Геоптикс» (РОССИЯ 620072, г. Екатеринбург, ул. Конструкторов, стр. 5, ком. 1016) |
ОТ МП |
2 года |
Кто поверяет Модули кварцевого термоманометра (И-3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Модули кварцевого термоманометра (И-3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) модулей И-3-Ц состоит из встроенного, метрологически значимого ПО. ПО у модулей И-3-А отсутствует.
Данное ПО устанавливается на предприятии-изготовителе во время производственного цикла в микропроцессор, расположенный внутри корпуса модуля на электронной плате.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция модуля исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного программного обеспечения недоступны.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и руководства по эксплуатации, а также на лицевую панель контроллера сбора данных.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в главе 4 документа РСДТ.406231.005-03 РЭ «Модули кварцевого термоманометра И-3. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 06 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10"1 - 1-107»;
РСДТ.406231.005-03 ТУ «Модули кварцевого термоманометра И-3. Технические условия».
Правообладатель
Акционерное общество «Геоптикс»
(АО «Геоптикс»)
ИНН 6670335155
Юридический адрес: 620072, г. Екатеринбург, ул. Конструкторов, стр. 5, ком. 1016 Телефон: (343) 289-11-05
Web-сайт: www.geoptics.ru
E-mail: geoptics@geoptics.ru
Изготовитель
Акционерное общество «Геоптикс»
(АО «Геоптикс»)
ИНН 6670335155
Адрес: 620072, г. Екатеринбург, ул. Конструкторов, стр. 5, ком. 1016
Телефон: (343) 289-11-05
Web-сайт: www.geoptics.ru
E-mail: geoptics @ geoptics.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Акционерное общество «Геоптикс»
(АО «Геоптикс»)
ИНН 6670335155
Юридический адрес: 620072, г. Екатеринбург, ул. Конструкторов, стр. 5, ком. 1016 Телефон: (343) 289-11-05
Web-сайт: www.geoptics.ru
E-mail: geoptics@geoptics.ru
Принцип действия модулей при измерении давления основан на измерении собственной частоты кварцевого резонатора. Функция преобразования является температурно-зависимой. Для корректировки температурной зависимости используются результаты измерений температуры, полученные с помощью второго кварцевого резонатора, частота колебаний которого зависит от температуры. Значения измеренных частот преобразуются в значения давления и температуры с использованием индивидуальных статических характеристик преобразования в виде степенных полиномов, индивидуальные коэффициенты которых определены изготовителем и указаны в паспорте каждого модуля.
Модули выпускаются в двух базовых исполнениях, которые могут быть выполнены как в герметичном корпусе, так и без него:
-
1. Модуль термоманометра И-3-А - с платой генератора кварцевых резонаторов, имеющей три выходных сигнала: частотный по измеряемому давлению, частотный по измеряемой температуре и частотный сигнал опорного кварцевого резонатора;
-
2. Модуль термоманометра И-3-Ц - с платой передачи значений измеренных частот к контроллерам сбора данных, совместимых с самими модулями.
Модули конструктивно выполнены в цилиндрическом корпусе, который разделен на измерительную камеру с кварцевыми чувствительными элементами (ЧЭ), изготовленными в РФ, и отсек электроники (для исполнения с платой передачи значений измеренных частот). Для защиты ЧЭ от воздействия агрессивных сред в корпусе модуля располагается разделитель сред. Корпус модуля может быть изготовлен из различных материалов.
Модули могут применяться как в составе датчиков давления и температуры (термоманометров), так и как самостоятельные изделия, и предназначены для подключения к наземным контроллерам сбора данных, которые обеспечивают питание и получение данных, передают измеренные значения на персональный компьютер или систему верхнего уровня при помощи стандартных каналов связи. Передача данных от модуля к блоку идет по каналу связи, с униполярным фазоманипулированным кодом (на основе Манчестер II).
Фотографии общего вида модулей с указанием места нанесения серийного номера приведены на рисунках 1, 2.
Серийный номер в виде обозначения, состоящего из арабских цифр, наносится на корпус модуля методом гравировки. Конструкция средства измерений не предусматривает нанесение знака поверки на корпус модуля.
Место нанесения серийного номера

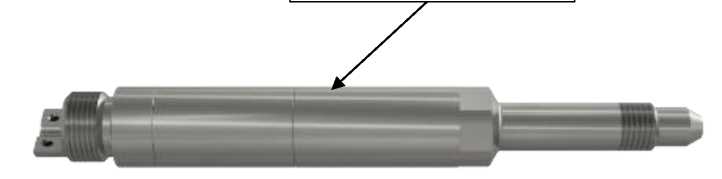

Рисунок 1 - Общий вид модуля кварцевого термоманометра И-3

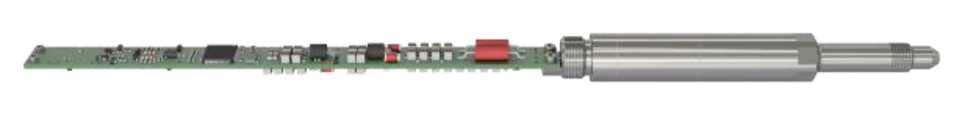

Рисунок 2 - Общий вид модуля кварцевого термоманометра И-3 в бескорпусном исполнении
Пломбирование модулей не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Кол-во |
|
Модуль кварцевого термоманометра |
И-3 |
1 шт. |
|
Руководство по эксплуатации |
РСДТ.406231.005-03 РЭ |
1 экз. |
|
Паспорт |
РСДТ.406231.005-03 ПС |
1 экз. |
|
Комплект ЗИП |
- |
1 шт. |
|
Упаковка |
- |
1 шт. |
Метрологические, технические характеристики и показатели надежности модулей приведены в таблицах 1-3.
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений абсолютного давления(1), МПа |
от 0,1 до 140 |
|
Чувствительность в диапазоне измеряемого давления, МПа |
0,0001 |
|
Пределы допускаемой приведенной погрешности измерений давления, % (от ВПИ(2)) |
±0,02; ±0,03; ±0,04; ±0,06; ±0,10(3) |
|
Диапазон измерений температуры(4), °С |
от -20 до +165 |
|
Чувствительность в диапазоне измеряемых температур, °С |
0,0001 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,1 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
| |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон выходных сигналов модулей с аналоговым выходным сигналом, кГц:
|
от 1 до 130 от 1 до 130 |
|
Разрешающая способность по давлению, МПа |
0,00001 |
|
Разрешающая способность по температуре, °С |
0,00001 |
|
Длина корпуса модуля, мм, не более |
670 |
|
Диаметр корпуса модуля, мм, не более |
16 |
|
Масса модуля, кг, не более |
2 |
|
Минимальное время опроса, с |
1 |
|
Интерфейс связи с наземными модулями (для модулей с цифровым выходным сигналом)(1) |
CAN, RS-485, I2C, Манчестер II, UART |
|
Номинальное напряжение питания постоянного тока модуля, В, не более |
26 |
|
Рабочие условия эксплуатации модуля: - температура окружающей среды, °С |
от -20 до +165 |
|
(1) - интерфейс связи с наземными модулями выбирается при заказе. | |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Показатели надежности модуля: | |
|
- средняя наработка до отказа, ч |
290 000 |
|
- средний срок службы, лет |
30 |
