Сведения о средстве измерений: 96960-25 Модули ввода/вывода

Номер по Госреестру СИ: 96960-25
96960-25 Модули ввода/вывода
(IO20)

Назначение средства измерений:
Модули ввода/вывода IO20 (далее по тексту - модули) предназначены для: измерений аналоговых сигналов силы постоянного тока; напряжения постоянного тока; сопротивления постоянного тока, в том числе, сопротивления термопреобразователей; количества импульсов от первичных измерительных преобразователей (датчиков); преобразования их в цифровой сигнал, формирования сигналов управления по заданным алгоритмам, преобразования цифровых сигналов в аналоговые сигналы силы постоянного тока и напряжения постоянного тока.

сертификация программного обеспечения
Внешний вид. Модули ввода/вывода, http://oei-analitika.ru рисунок № 1
Внешний вид.
Модули ввода/вывода
Рисунок № 1
Внешний вид. Модули ввода/вывода, http://oei-analitika.ru рисунок № 2
Внешний вид.
Модули ввода/вывода
Рисунок № 2
Внешний вид. Модули ввода/вывода, http://oei-analitika.ru рисунок № 3
Внешний вид.
Модули ввода/вывода
Рисунок № 3
Внешний вид. Модули ввода/вывода, http://oei-analitika.ru рисунок № 4
Внешний вид.
Модули ввода/вывода
Рисунок № 4
Внешний вид. Модули ввода/вывода, http://oei-analitika.ru рисунок № 5
Внешний вид.
Модули ввода/вывода
Рисунок № 5

Общие сведения

Дата публикации - 27.11.2025
Срок свидетельства - 26.11.2030
Номер записи - 2dc240d1-2f24-8a71-d091-fdd5048fdbc0
ID в реестре СИ - 1427381
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью «Тюменские системы управления «СибБурМаш»
Страна - РОССИЯ
Населенный пункт - 625031, Россия, Тюменская обл., г. Тюмень, ул. Ветеранов Труда, д. 58А
Уведомление о начале осуществления предпринимательской деятельности -

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.

Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.

На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)

В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1890 от 2022.08.02 Об установлении в качестве методики поверки МИ 1974-2004 с Изм. № 1, МИ 3287-2010 с Изм. № 1, с Изм. № 2, МИ 3380-2012 для преобразователей расхода жидкости турбинных HELIFLU TZ-N с Ду 16…500 мм (№ 15427-01) - в дополнение к ранее установленной методике поверки

№2419 от 2023.11.21 Об установлении новых методик поверки МИ 3287-2010 (с изменениями № 1, № 2), МИ 3380-2012, МП 1551-14-2023 для преобразователей расхода жидкости турбинных MVTM (Ду от 2 до 16 дюймов)(№ 16128-06) в дополнение к ранее установленной

№2420 от 2023.11.21 Об установлении новых методик поверки МИ 3287-2010 (с изменениями № 1, № 2), МИ 3380-2012, МП 1551-14-2023 для преобразователей расхода жидкости турбинных MVTM (№ 16128-01) в дополнение к ранее установленной

№1495 от 2025.07.24 Об установлении новых методик поверки для счетчиков (преобразователей) жидкости лопастных Dy от 2" до 16" (№ 44007-10) в дополнение к ранее установленным

№2577 от 2025.11.26 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Модули ввода/вывода (IO20)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «Тюменские системы управления «СибБурМаш»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96960-25
26.11.2030
Модули ввода/вывода, IO20
Общество с ограниченной ответственностью «Тюменские системы управления «СибБурМаш» (РОССИЯ 625031, Россия, Тюменская обл., г. Тюмень, ул. Ветеранов Труда, д. 58А)
ОТ
МП
4 года

Кто поверяет Модули ввода/вывода (IO20)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Модули ввода/вывода (IO20)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Модули имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при изготовлении.

Встроенное ПО является метрологически значимым.

ПО модулей недоступно для коррекции конечным пользователем.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014 - конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Метрологические характеристики модулей нормированы с учетом влияния встроенного ПО.

Идентификационные данные встроенного ПО модулей приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационное данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО), не ниже

0.10.ХХ.Х*

Цифровой идентификатор ПО

-

* «Х» принимает целочисленные значения от 0 до 9


Знак утверждения типа

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации, паспорта средства измерений типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации «Модули ввода/вывода IO20. Руководство по эксплуатации», в разделах по каждой модификации модуля: «4. IO20AI0425 Модуль аналогового ввода, 4 канала»; «5. IO20AI0821 Модуль аналогового ввода, 8 каналов»; «6. IO20AI0822 Модуль аналогового ввода, 8 каналов»; «7. IO20AT0445 Модуль ввода термосопротивлений, 4 канала»; «8. IO20DI1611 Модуль дискретного ввода, 16 каналов»; «9. IO20DI1612 Модуль дискретного ввода, 16 каналов»; «10. IO20AO0425 Модуль аналогового вывода, 4 канала».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от Т10-16 до 100 А»

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

ТУ 425000-001-27005283-2025 Модули ввода/вывода IO20. Технические условия

Правообладатель

Общество с ограниченной ответственностью «Научно-производственное предприятие «СибБурМаш»

(ООО «НПП «СибБурМаш»)

ИНН 7203258777 Юридический адрес: 625031, Россия, Тюменская обл., г. Тюмень, ул. Ветеранов Труда, д. 58А

Телефон: +7(3452)47-25-86

E-mail: sbm@sibburmash.ru

Испытательный центр


Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
ИНН 9729315781
Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru

Правообладатель

Общество с ограниченной ответственностью «Научно-производственное предприятие «СибБурМаш»
(ООО «НПП «СибБурМаш»)
ИНН 7203258777 Юридический адрес: 625031, Россия, Тюменская обл., г. Тюмень, ул. Ветеранов Труда, д. 58А
Телефон: +7(3452)47-25-86
E-mail: sbm@sibburmash.ru
Изготовители Общество с ограниченной ответственностью «Научно-производственное предприятие «СибБурМаш»
(ООО «НПП «СибБурМаш»)
ИНН 7203258777
Адрес: 625031, Россия, Тюменская обл., г. Тюмень, ул. Ветеранов Труда, д. 58А Телефон: +7(3452)47-25-86
E-mail: sbm@sibburmash.ru
Общество с ограниченной ответственностью «Тюменские системы управления «СибБурМаш»
(ООО «Тюменские системы управления «СибБурМаш») ИНН 7203577220
Юридический адрес: 625031, Россия, Тюменская обл., г. Тюмень, ул. Ветеранов Труда, д. 58А офис 101
Адрес места осуществления деятельности: 625031, Россия, Тюменская обл., г. Тюмень, ул. Ветеранов Труда, д. 58А
Телефон: +7(3452)47-25-86
E-mail: sbm@sibburmash.ru

Принцип работы модулей ввода основан на аналого-цифровом преобразовании входных аналоговых сигналов силы, напряжения, сопротивления постоянного электрического тока и количества импульсов от первичных измерительных преобразователей в цифровой код в модулях ввода и передачи кода внешнему оборудованию.

Принцип работы модулей вывода основан на приёме кода от внешнего оборудования, цифро-аналоговом преобразовании кода в выходные сигналы силы и напряжения постоянного тока.

Модули могут работать как в составе программируемого логического контроллера, так и независимо при помощи протоколов Modbus TCP. Для независимой работы модуля на него устанавливается модуль связи Ethernet IO20IFETH.

Модули выполняются в следующих модификациях:

  • - IO20AI0425 - модуль аналогового ввода тока//напряжения (4 канала);

  • - IO20AI0821 - модуль аналогового ввода тока (8 каналов);

  • - IO20AI0822 - модуль аналогового ввода напряжения (8 каналов);

  • - IO20AT0445 - модуль аналогового ввода сопротивления (4 канала);

  • - IO20AO0425 - модуль аналогового вывода (4 канала);

  • - IO20DI1611 - модуль счета импульсов (16 каналов);

  • - IO20DI1612 - модуль счета импульсов (16 каналов).

Модули аналогового ввода предназначены для измерений сигналов силы постоянного тока (напряжения, сопротивления) от первичных измерительных преобразователей и преобразования их в цифровой сигнал.

Модуль аналогового вывода предназначен для воспроизведения силы постоянного тока (напряжения) путем преобразования цифрового сигнала в аналоговый сигнал.

Модуль аналогового ввода сопротивления IO20AT0445 предназначен для измерений сопротивления или температуры при использовании его с термопреобразователями сопротивления (далее - ТС) различных типов по ГОСТ 6651-2009.

Каждый из имеющихся в составе модулей аналогового ввода (вывода) каналов может быть механически или программными средствами перенастроен на измерения (воспроизведение) другой величины (силы тока, напряжения, сопротивления, температуры).

Заводской номер в виде обозначения, состоящего из арабских цифр и латинских букв, наносится на корпус модуля типографским методом, методом гравировки или другим методом, что обеспечивает идентификацию каждого модуля в течение всего срока эксплуатации.

Общий вид модулей, место нанесения заводского номера представлены на рисунках 1, 2 и 3.

Внешний вид. Модули ввода/вывода (IO20), http://oei-analitika.ru

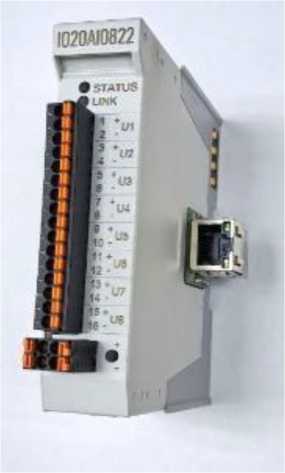

Рисунок 1 - Общий вид модулей IO20AI0821, IO20AI0822, IO20AT0445, IO20DI1611, IO20DI1612 спереди

Внешний вид. Модули ввода/вывода (IO20), http://oei-analitika.ru

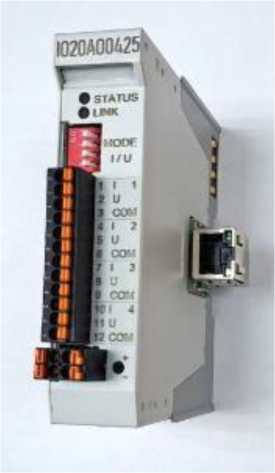

Рисунок 2 - Общий вид модулей IO20AI0425, IO20AO0425 спереди

Место нанесения заводского номера

Внешний вид. Модули ввода/вывода (IO20), http://oei-analitika.ru
Внешний вид. Модули ввода/вывода (IO20), http://oei-analitika.ru

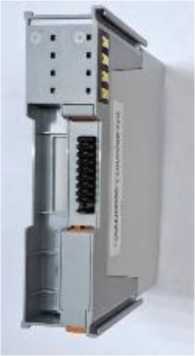

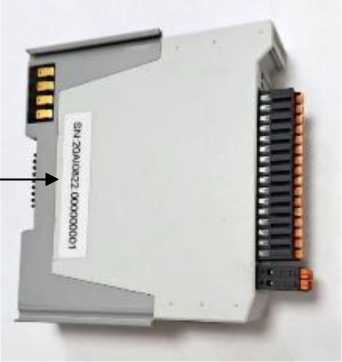

Рисунок 3 - Вид модулей сбоку и сзади, место нанесения заводского номера (все модификации)

Конструкция модулей и условия их эксплуатации не предусматривают нанесение знака поверки непосредственно на модули. Пломбирование модулей осуществляется с помощью защитной наклейки с контрольными клеймами эксплуатирующей или обслуживающей организации, место нанесения которой изображено на рисунке 4.

Внешний вид. Модули ввода/вывода (IO20), http://oei-analitika.ru

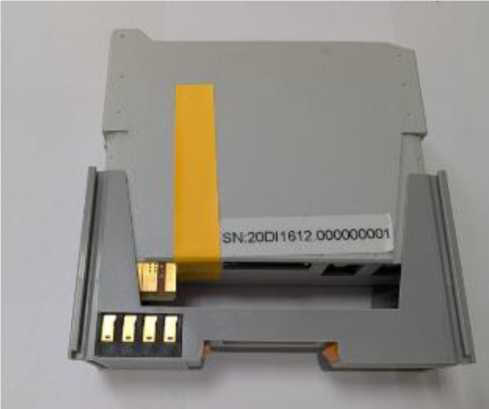

Рисунок 4 - Вид модуля с местом нанесения защитной наклейки


Таблица 6 -

Наименование

Обозначение

Количество шт./экз.

Модуль ввода/вывода IO20

_ 1)

1

Модуль связи Ethernet

IO20IFETH

1

Паспорт

_ 1)

1

Руководство по эксплуатации

425000-001-27005283-2025 РЭ

1

1) в соответствии с заказом.


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Модули IO20AI0425, IO20AI0821

Диапазон измерений и преобразования в цифровой сигнал силы постоянного тока, мА

от -22 до +22

Пределы допускаемой основной приведенной1) погрешности измерений и преобразования входных аналоговых сигналов силы постоянного тока в цифровой сигнал, %

±0,1

Пределы допускаемой дополнительной приведенной погрешности измерений и преобразования входных аналоговых сигналов силы постоянного тока в цифровой сигнал, вызванной изменением температуры окружающей среды на каждые 10 °C, %

±0,025

Модули IO20AI0425, IO20AI0822

Диапазон измерений и преобразования в цифровой сигнал напряжения постоянного тока, В

от -11 до +11

Пределы допускаемой основной приведенной погрешности измерений и преобразования входных аналоговых сигналов напряжения постоянного тока в цифровой сигнал, %

±0,1

Пределы допускаемой дополнительной приведенной погрешности измерений и преобразования входных аналоговых сигналов напряжения постоянного тока в цифровой сигнал, вызванной изменением температуры окружающей среды на каждые 10 °C, %

±0,025

Модули счета импульсов IO20DI1611, IO20DI1612

Диапазон счета и преобразования входных импульсов в цифровой сигнал, имп.

от 1 до 65535

Пределы допускаемой абсолютной погрешности счета импульсов на каждые 10000, имп.

±1

Модуль аналогового ввода сопротивления (ТС) IO20AT0445

Диапазоны измерений и преобразования в цифровой сигнал сопротивления постоянного тока, Ом

от 0 до 390 от 0 до 3900

Пределы допускаемой основной приведенной погрешности измерений и преобразования входных сигналов сопротивления постоянного тока в цифровой сигнал, %

±0,25

Пределы допускаемой дополнительной приведенной погрешности измерений и преобразования входных сигналов сопротивления постоянного тока в цифровой сигнал, вызванной изменением температуры окружающей среды на каждые 10 °C, %

±0,025

Метрологические характеристики при измерениях температуры с помощью ТС

см. таблицу 3

Наименование характеристики

Значение

Модуль аналогового вывода IO20AO0425

Диапазоны измерений при преобразовании цифрового сигнала в выходной аналоговый сигнал:

  • - напряжение постоянного тока, В

  • - сила постоянного тока, мА

от 0 до +11

от 0 до +22

Пределы допускаемой основной приведенной погрешности преобразований цифрового сигнала в выходной аналоговый сигнал, %

±0,25

Пределы допускаемой дополнительной приведенной погрешности преобразований цифрового сигнала в выходной аналоговый сигнал, вызванной изменением температуры окружающей среды на каждые 10 °C, %

±0,05

1) Здесь и далее по таблице в качестве нормирующего значения для приведенной погрешности всех величин используется разность между максимальным и минимальным значениями диапазона измерений

Таблица 3 - Метрологические характеристики модулей аналогового ввода сопротивления IO20AT0445 при использовании с ТС

Тип (НСХ) термопреобразователя сопротивления

Диапазон измерений и преобразования в цифровой сигнал температуры, °С

Пределы допускаемой приведенной2) погрешности измерений и преобразования в цифровой сигнал температуры, %

50М (а=0,00428) 1)

от -180 до + 200

±0,25

100П (а=0,00391) 1)

от -200 до + 830

1000П (а=0,00391) 1)

от -200 до + 830

Pt100 (а=0,00385) 1)

от -200 до + 845

Pt1000 (а=0,00385) 1)

от -200 до + 845

  • 1) Обозначение типа (НСХ) термопреобразователя сопротивления по ГОСТ 6651-2009.

  • 2) В качестве нормирующего значения для приведенной погрешности используется разность между максимальным и минимальным значениями диапазона измерений.

Таблица 4 - Технические характеристики

Наименование характеристики

Значение

Напряжение питания от источника постоянного тока, В

24

Габаритные размеры (ШиринахВысотахГлубина), мм, не более

27x106x97

Масса, кг, не более

0,25

Нормальные условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность при +25 °С, %, не более

  • - атмосферное давление, кПа

от +15 до +25

80

от 84 до 106,7

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность при +25 °С, %, не более

  • - атмосферное давление, кПа

от -40 до +60

80

от 84 до 106,7

Таблица 5 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка на отказ, ч

100000

Средний срок службы, лет

15
