Номер по Госреестру СИ: 96962-25
96962-25 Клещи электроизмерительные
(CEM DT)
Назначение средства измерений:
Клещи электроизмерительные CEM DT (далее - клещи) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, сопротивления, проверки диодов и целостности цепи, оснащены бесконтактным детектором напряжения переменного тока без разрыва токовой цепи. В зависимости от модификации позволяют измерять емкость, частоту, мощность переменного и постоянного тока, коэффициент мощности.
Внешний вид.
Клещи электроизмерительные

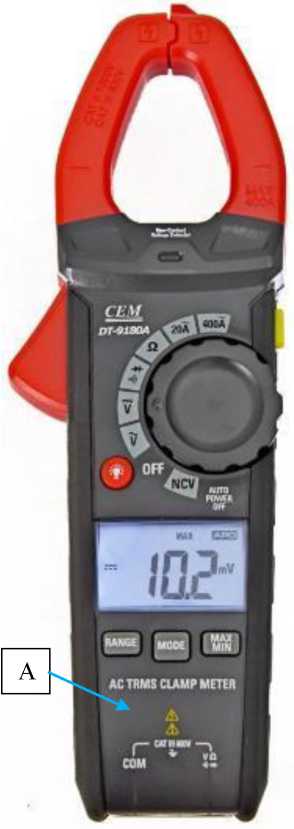

Рисунок № 1
Внешний вид.
Клещи электроизмерительные

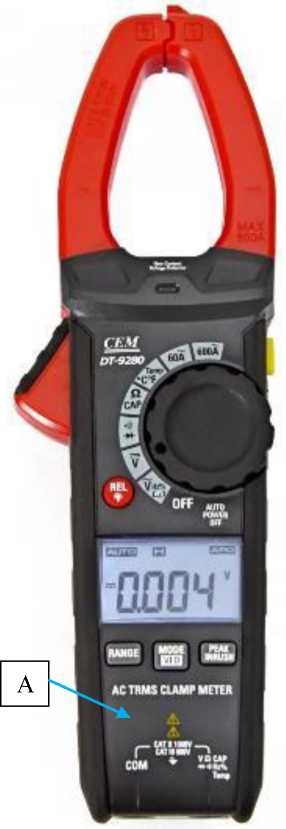

Рисунок № 2
Внешний вид.
Клещи электроизмерительные

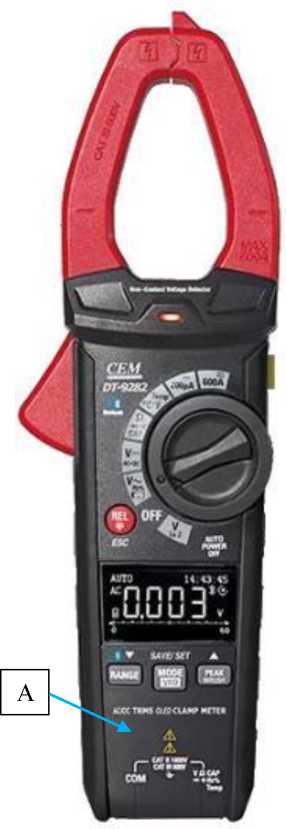

Рисунок № 3
Внешний вид.
Клещи электроизмерительные

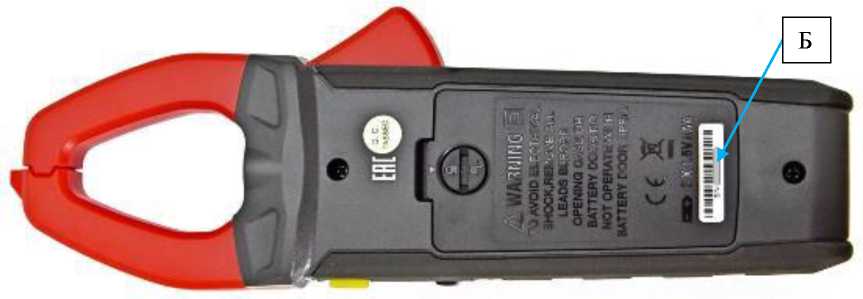

Рисунок № 4
Внешний вид.
Клещи электроизмерительные

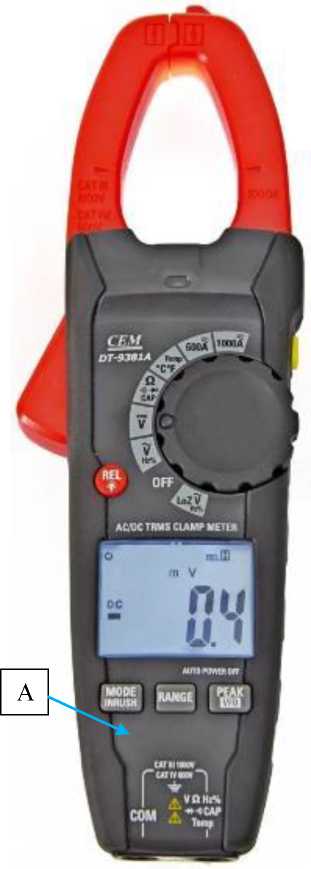

Рисунок № 5
Внешний вид.
Клещи электроизмерительные

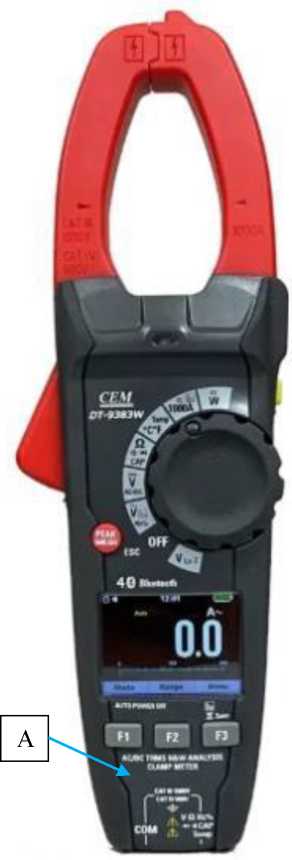

Рисунок № 6
Внешний вид.
Клещи электроизмерительные

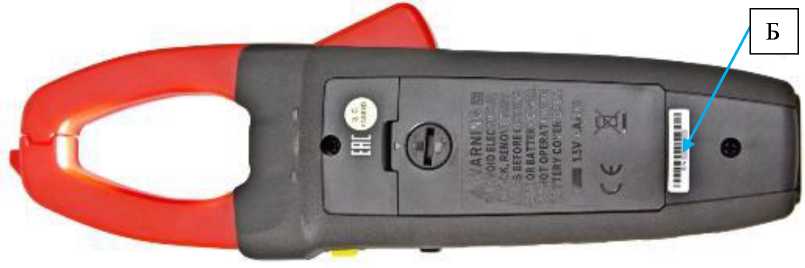

Рисунок № 7
Общие сведения
Дата публикации - 27.11.2025
Срок свидетельства - 26.11.2030
Номер записи - 55fb4271-7c51-ee8f-538e-bdcb8827484f
ID в реестре СИ - 1427379
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Shenzhen Everbest Machinery Industry Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2577 от 2025.11.26 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Клещи электроизмерительные (CEM DT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shenzhen Everbest Machinery Industry Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
83405-21 18.10.2026 |
Пирометры инфракрасные, TROTEC Shenzhen Everbest Machinery Industry Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
96962-25 26.11.2030 |
Клещи электроизмерительные, CEM DT Shenzhen Everbest Machinery Industry Co., Ltd. (КИТАЙ ) |
ОТ МП |
2 года |
Кто поверяет Клещи электроизмерительные (CEM DT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Клещи электроизмерительные (CEM DT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер на заводе-изготовителе во время производственного цикла.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция клещей модификаций DT-9180А, DT-9280, DT-9282, DT-9381A исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 для уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 для модификации DT-9383W уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «средний». Идентификационные данные программного обеспечения модификации DT-9383W представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО), не ниже |
1.00 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель клещей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделах «Порядок работы», «Эксплуатация», «Эксплуатация прибора» в соответствующих руководствах по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 18.08.2023 года № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2^109 Гц»
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Росстандарта от 17.03.2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10’1 до V106 Гц»
Приказ Росстандарта от 30.12.2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»
Приказ Росстандарта от 23.07.2021 года № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»
Приказ Росстандарта от 26.09.2022 года № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Стандарт предприятия «Клещи электроизмерительные CEM DT»
Правообладатель
«SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD», Китай
Адрес: 19th Building, 5th Region, Baiwangxin Industry Park,Baimang, Xili, Nanshan, Shenzhen, China P.C. 518108
Телефон: (86-755)27353188
Факс: (86-755) 27652253/27653699
E-mail: cemyjm@cem-instruments.com/cemyjm@cem-meter.com.cn
Web-сайт: www.cem-instruments.com/www.cem-meter.com.cn
Изготовитель
«SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD», Китай
Адрес: 19th Building, 5th Region, Baiwangxin Industry Park,Baimang, Xili, Nanshan, Shenzhen, China P.C. 518108
Телефон: (86-755)27353188
Факс: (86-755) 27652253/27653699
E-mail: cemyjm@cem-instruments.com/cemyjm@cem-meter.com.cn
Web-сайт: www.cem-instruments.com/www.cem-meter.com.cn
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля»(АО «ПриСТ)
Адрес: 111141, Россия, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Правообладатель
«SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD», Китай
Адрес: 19th Building, 5th Region, Baiwangxin Industry Park,Baimang, Xili, Nanshan, Shenzhen, China P.C. 518108
Телефон: (86-755)27353188
Факс: (86-755) 27652253/27653699
E-mail: cemyjm@cem-instruments.com/cemyjm@cem-meter.com.cn
Web-сайт: www.cem-instruments.com/www.cem-meter.com.cn
Принцип действия клещей при измерении силы постоянного и переменного тока основан на измерении магнитного потока, создаваемого измеряемым током в проводнике. Магнитный поток преобразуется в ЭДС, а далее аналоговый сигнал преобразуется в цифровую форму. В режимах измерения напряжения, сопротивления происходит прямое измерение сигнала аналого-цифровым измерительным преобразователем. Измерение мощности представляет собой математическую обработку результатов измерения напряжения и силы тока.
Конструктивно клещи выполнены в виде портативных многофункциональных измерительных приборов с батарейным питанием. На передней панели имеются кнопки управления и навигации по меню, гнезда для подключения измерительных проводов, переключатель роторного типа для включения и выбора режима измерений. Измеренные значения отображаются на жидкокристаллическом дисплее, имеющем цифровую шкалу, меню функций, индикаторы режимов измерения и индикаторы единиц измерения. У клещей имеется индикатор фазного напряжения. На задней панели клещей расположен отсек, закрытый съемной крышкой, для установки элементов питания.
Клещи изготавливаются в пяти модификациях: DT-9180A, DT-9280, DT-9282, DT-9381A, DT-9383W. Модификации различаются набором функций измерения физических величин и их диапазонами.
Нанесение знака поверки на клещи не предусмотрено.
Пломбирование клещей от несанкционированного доступа не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр клещей, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.
Общий вид клещей указанных модификаций с указанием мест нанесения знака утверждения типа и серийного номера представлен на рисунках 1 - 4.
DT-9180A
DT-9280
DT-9282
Рисунок 1 - Общий вид передней панели клещей модификаций DT-9180A, DT-9280, DT-9282 с указанием места нанесения знака утверждения типа (А)
Рисунок 2 - Вид задней панели клещей модификаций DT-9180A, DT-9280, DT-9282 с указанием места нанесения серийного номера (Б)
DT-9381A
Рисунок 3 - Общий вид передней панели клещей модификаций DT-9381A, DT-9383W с указанием места нанесения знака утверждения типа (А)
DT-9383W
Рисунок 4 - Вид задней панели клещей модификаций DT-9381A, DT-9383W с указанием места нанесения серийного номера (Б)
Цветовая гамма корпуса клещей может быть изменена изготовителем в одностороннем порядке.
Таблица 8 - Комплектность клещей
|
Наименование |
Обозначение |
Количество |
|
Клещи электроизмерительные |
DT-9xxx1) |
1 шт. |
|
Футляр для переноски |
1 шт. | |
|
Измерительные провода |
2 шт. | |
|
Термопара типа К1) |
1 шт. | |
|
Переходник для подключения термопары^ |
1 шт. | |
|
Элементы ААА (1,5 В) |
3 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Примечание: 1) В зависимости от модификации | ||
Таблица 2.1 - Метрологические характеристики клещей модификации DT-9180A в режиме измерения напряжения переменного тока_____________________________________________
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой абсолютной погрешности в диапазоне частот от 45 Гц до 2 кГц, В | |
|
от 45 Гц до 1,5 кГц включ. |
св. 1,5 до 2 кГц включ. | ||
|
2,000 |
0,001 |
±(0,012-иизм1) + 3- k) |
±(0,025-иизм + 3-k) |
|
20,00 |
0,01 |
±(0,012- иизм +3-k) | |
|
200,0 |
0,1 | ||
|
600 |
1 | ||
|
Примечания: 1) иизм - среднее квадратичное значение измеренного напряжения переменного тока, В; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %; Полоса пропускания напряжения переменного тока: 50...60 Гц (все формы сигналов), от 45 Гц до 2 кГц (синусоидальный сигнал). | |||
Таблица 2.2 - Метрологические характеристики клещей модификации DT-9180A в режиме измерения напряжения постоянного тока______________________________________________
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой абсолютной погрешности, В |
|
0,200 |
0,0001 |
±(0,005-|иизм|1) + 2-k) |
|
2,000 |
0,001 | |
|
20,00 |
0,01 | |
|
200,0 |
0,1 | |
|
600 |
1 | |
|
Примечание: 1) иизм - значение измеренного напряжения постоянного тока, В | ||
измерения силы переменного тока
|
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда k, А |
Пределы допускаемой абсолютной погрешности в диапазоне частот от 50 до 60 Гц, А |
|
20 |
0,01 |
±(0,02-1изм1) + 5-k) |
|
200 |
0,1 |
±(0,02-1изм + 2-k) |
|
400 |
1 | |
|
Примечание: 1) 1изм - среднее квадратичное значение измеренного переменного тока, А; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. | ||
Таблица 2.4 - Метрологические характеристики клещей модификации DT-9180A в режиме
измерения сопротивления
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности, Ом/кОм/МОм |
|
200,0 Ом |
0,1 Ом |
±(0,012-Иизм1)+ 3-k) |
|
2,0 кОм |
1 Ом | |
|
20,0 кОм |
10 Ом | |
|
200,0 кОм |
100 Ом | |
|
2,0 МОм |
1,0 кОм |
±(0,02-Иизм + 3-k) |
|
20,0 МОм |
10,0 кОм | |
|
Примечание: 1) R-изм - значение измеренного сопротивления, Ом/кОм/МОм. | ||
Таблица 3.1 - Метрологические характеристики клещей модификации DT-9280 в режиме
измерения силы переменного тока
|
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда k, А |
Пределы допускаемой абсолютной погрешности в диапазоне частот от 50 до 60 Гц, А |
|
60,00 |
0,01 |
±(0,02-1изм1) + 8-k) |
|
600,0 |
0,1 |
±(0,025-1изм + 8-k) |
|
Примечание: 1) 1изм - среднее квадратичное значение измеренной силы переменного тока, А. Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. | ||
Таблица 3.2 - Метрологические характеристики клещей модификации DT-9280 в режиме измерения напряжения переменного тока_____________________________________________
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой абсолютной погрешности в диапазоне частот от 50 Гц до 1 кГц, В |
|
6,000 |
0,001 |
±(0,01-иизм1) + 5-k) |
|
60,00 |
0,01 |
±(0,012-иизм + 5-k) |
|
600,0 |
0,1 | |
|
1000 |
1 |
±(0,015-Иизм + 5-k) |
|
Примечание: 1) Иизм - среднее квадратичное значение измеренного напряжения переменного тока, В. Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. Полоса частот напряжения переменного тока: от 50 Гц до 1 кГц (синусоида), от 50 до 60 Гц (сигнал любой формы). | ||
измерения напряжения постоянного тока
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой абсолютной погрешности, В |
|
6,000 |
0,001 |
±(0,009-|иизм|1) + 3-k) |
|
60,00 |
0,01 |
±C0,01-|UhsM|+ 3'k) |
|
600,0 |
0,1 | |
|
1000,0 |
1 |
±(0,012-|иизм|+ 3-k) |
|
Примечание: 11 иизм - значение измеренного напряжения постоянного тока, В | ||
Таблица 3.4 - Метрологические характеристики клещей модификации DT-9280 в режиме
измерения сопротивления
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности, Ом/кОм/МОм |
|
600,0 Ом |
0,1 Ом |
±(0,01-Иизм1) + 4-k) |
|
6,0 кОм |
1,0 Ом |
±(0,015-Иизм + 2-k) |
|
60,0 кОм |
10,0 Ом | |
|
600,0 кОм |
100,0 Ом | |
|
6,0 МОм |
1,0 кОм |
±(0,02-Иизм + 5-k) |
|
60,0 МОм |
10,0 кОм |
±(0,03-Иизм + 8-k) |
|
Примечание: 11 Иизм - значение измеренного сопротивления, Ом/кОм/МОм | ||
Таблица 3.5 - Метрологические характеристики клещей модификации DT-9280 в режиме
измерения емкости
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности, нФ/мкФ |
|
99,99 нФ |
0,01 нФ |
Не нормируется |
|
999,9 нФ |
0,1 нФ |
±(0,03-Сизм1) + 5-k) |
|
9,999 мкФ |
0,001 мкФ | |
|
99,99 мкФ |
0,01 мкФ | |
|
100,0 мкФ |
0,1 мкФ | |
|
Примечание: 1) Сизм - значение измеренной ёмкости, нФ/мкФ. | ||
Таблица 3.6 - Метрологические характеристики клещей модификации DT-9280 в режиме
измерения частоты
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности, Гц/кГц |
|
При измерении напряжения переменного тока. | ||
|
Среднее квадратичное значение напряжения не менее 15 В. | ||
|
9,999 Гц |
0,001 Гц | |
|
99,99 Гц |
0,01 Гц | |
|
999,9 Гц |
0,1 Гц |
±(0,01-Ризм1) + 5-k) |
|
9,999 кГц |
0,001 кГц | |
|
99,99 кГц |
0,01 кГц | |
|
При измерении силы переменного тока. | ||
|
Среднее |
квадратичное значение тока не менее 20 А. | |
|
99,99 Гц |
0,01 Гц |
±(0,01^изм + 5-k) |
|
999,9 Гц |
0,1 Гц | |
|
Примечание: 1) К™ - значение измеренной частоты, Гц/кГц. | ||
Таблица 4.1 - Метрологические характеристики клещей модификации DT-9282 в режиме измерения силы переменного и постоянного тока_______________________________________
|
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда k, А |
Пределы допускаемой абсолютной погрешности, А |
|
60,00 |
0,01 |
±(0,02- 1измп + 8-k) |
|
600,0 |
0,1 |
±(0,025-1изм + 8-k) |
|
Примечание: 1)1 1изм - среднее квадратичное значение измеренной силы переменного тока в диапазоне частот от 50 до 60 Гц / модуль значения измеренной силы постоянного тока, А; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. | ||
Таблица 4.2.1 - Метрологические характеристики клещей модификации DT-9381A в режиме
измерения силы переменного тока
|
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда k, А |
Пределы допускаемой абсолютной погрешности в диапазоне частот от 50 до 60 Гц, А |
|
600,0 |
0,1 |
±(0,025- 1измп + 8-k) |
|
1000,0 |
1,0 |
±(0,028- 1изм + 8-k) |
|
Примечание: 1) 1изм - среднее квадратичное значение измеренной силы переменного тока, А. Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. | ||
Таблица 4.2.2 - Метрологические характеристики клещей модификации DT-9381A в режиме
измерения силы постоянного тока
|
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда k, А |
Пределы допускаемой абсолютной погрешности, А |
|
600,0 |
0,1 |
±(0,025- |1изм|п + 5-k) |
|
1000,0 |
1,0 |
±(0,028- |1Изм| + 5-k) |
|
Примечание: |( 1изм - значение измеренной силы постоянного тока, А; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. | ||
Таблица 4.3 - Метрологические характеристики клещей модификации DT-9282 в режиме
измерения силы постоянного тока в микроамперах
|
Верхний предел диапазона измерений, мкА |
Значение единицы младшего разряда k, мкА |
Пределы допускаемой абсолютной погрешности, мкА |
|
200 |
1 |
±(0,009-|1изм|Х) + 6-k) |
|
Примечание: |( 1изм - значение измеренного постоянного тока, мкА; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. | ||
режиме измерения напряжения переменного тока
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой абсолютной погрешности, В | |
|
DT-9282 В диапазоне частот от 50 Гц до 1 кГц |
DT-9381A В диапазоне частот от 50 до 400 Гц | ||
|
6,000 |
0,001 |
±(0,01-Пизм^ + 5-k) |
±(0,015-Пизм + 5-k) |
|
60,00 |
0,01 |
±(0,012-иизм + 5-k) | |
|
600,0 |
0,1 | ||
|
1000 |
1,0 |
±(0,015-Лизм + 5-k) | |
|
Примечание: 1) Лизм - среднее квадратичное значение измеренного напряжения переменного тока, В; Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. | |||
Таблица 4.5 - Метрологические характеристики клещей модификации DT-9282 и DT-9381A в режиме измерения напряжения постоянного тока____________________________________
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой абсолютной погрешности, В | |
|
DT-9282 |
DT-9381A | ||
|
0,6 |
0,001 |
- |
±(0,005- Лизм! + 5-k) |
|
6,000 |
0,001 |
±(0,009-|Лизм| + 3-k) |
±(0,015-|Лизм| + 2-k) |
|
60,00 |
0,01 |
±(0,01-|Лизм| + 3-k) | |
|
600,0 |
0,100 | ||
|
1000,0 |
1 В |
±(0,012-Лизм| + 3-k) | |
|
Примечание: 1) Лизм - значение измеренного напряжения постоянного тока, В | |||
Таблица 4.6 - Метрологические характеристики клещей модификации DT-9282 и DT-9381A
режиме измерения сопротивления
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности, Ом/кОм/МОм | |
|
DT-9282 |
DT-9381A | ||
|
600,0 Ом |
0,1 Ом |
±(0,01-Иизм1) + 4-k) |
±(0,01^изм + 4-k) |
|
6,0 кОм |
1,0 Ом |
±(0,015-Иизм + 2-k) |
±(0,015-Иизм + 2-k) |
|
60,0 кОм |
10,0 Ом | ||
|
600,0 кОм |
100,0 Ом | ||
|
6,0 МОм |
1,0 кОм |
±(0,02-Иизм + 5-k) |
±(0,025-Иизм + 3-k) |
|
60,0 МОм |
10,0 кОм |
±(0,03-Иизм + 8-k) |
±(0,035-Иизм + 5-k) |
Примечание:
R-изм - значение измеренного сопротивления, Ом/кОм/МОм
в режиме измерения ёмкости
|
Верхний предел диапазона измерений, DT-9282 |
Верхний предел диапазона измерений, мкФ, DT-9381A |
Значение единицы младшего разряда k, мкФ |
Пределы допускаемой абсолютной погрешности, нФ/мкФ | |
|
DT-9282 |
DT-9381A | |||
|
99,99 нФ |
60,00 нФ |
0,01 нФ |
Не нормируется |
±(0,04-Сизм1) + 20-k) |
|
999,9 нФ |
600,0 нФ |
0,1 нФ |
±(0,03-Сизм + 5-k) |
±(0,03-Сизм + 5-k) |
|
9,999 мкФ |
6,000 мкФ |
0,001 мкФ | ||
|
99,99 мкФ |
60,00 мкФ |
0,01 мкФ | ||
|
100,0 мкФ |
100,0 мкФ |
0,1 мкФ | ||
|
Примечание: 11 Сизм - значение измеренной ёмкости, нФ/мкФ. | ||||
Таблица 4.8 - Метрологические характеристики клещей модификации DT-9282 в режиме измерения частоты (при измерении напряжения переменного тока)_______________________
|
Диапазон измерения частоты |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности, Гц/кГц |
|
9,999 Гц |
0,001 Гц |
±(0,01-Гизм1) + 5-k) |
|
99,99 Гц |
0,01 Гц | |
|
999,9 Гц |
0,1 Гц | |
|
9,999 кГц |
0,001 кГц | |
|
99,99 кГц |
0,01 кГц | |
|
Примечание: 1) К™ - значение измеренной частоты, Гц/кГц | ||
Таблица 4.9 - Метрологические характеристики клещей модификации DT-9381A в режиме измерения частоты (при измерении напряжения переменного тока)_______________________
|
Диапазон измерения частоты, Гц |
Значение единицы младшего разряда k, Гц |
Пределы допускаемой абсолютной погрешности, Гц/кГц |
|
9,999 Гц |
0,001 Гц |
±(0,012-Гизм1) + 5-k) |
|
99,99 Гц |
0,01 Гц | |
|
999,9 Гц |
0,1 Гц | |
|
9,999 кГц |
0,001 кГц | |
|
99,99 кГц |
0,01 кГц | |
|
Примечание: 1) К™ - значение измеренной частоты, Гц/кГц. | ||
Таблица 5.1 - Метрологические характеристики клещей модификации DT-9383W в режиме измерения напряжения постоянного тока______________________________________________
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой абсолютной погрешности, В |
|
0,6 |
0,0001 |
±(0,005-|иизм|1) + 8-k) |
|
6,000 |
0,001 |
±(0,015-|иизм|+ 5-k) |
|
60,00 |
0,01 | |
|
600,0 |
0,1 | |
|
1000,0 |
1 | |
|
Примечание: 1) иизм - значение измеренного напряжения постоянного тока, В | ||
измерениянапряжения переменного тока
|
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой абсолютной погрешности, В | |
|
в диапазоне частот от 50 до 399 Гц |
в диапазоне частот от 400 Гц до 1 кГц | ||
|
6,000 |
0,001 |
±(0,015-иизм1) + 5-k) |
±(0,025-иизм + 20-k) |
|
60,00 |
0,01 | ||
|
600,0 |
0,1 | ||
|
1000 |
1 | ||
|
Примечание: 11 иизм - значение измеренного напряжения переменного тока, В. Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. | |||
Таблица 5.3 - Метрологические характеристики клещей модификации DT-9383W в режиме
измерения силы постоянного тока
|
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда k, А |
Пределы допускаемой абсолютной погрешности, А |
|
600,0 |
0,1 |
±(0,025-|1изм|1) + 5-k) |
|
1000,0 |
1,0 |
±(0,028-|!ИЗм| + 5-k) |
|
Примечание: 1) 1изм - значение измеренной силы постоянного тока, А. | ||
Таблица 5.4 - Метрологические характеристики клещей модификации DT-9383W в режиме измерения силы переменного тока___________________________________________________
|
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда k, А |
Пределы допускаемой абсолютной погрешности, А |
|
600,0 |
0,1 |
±(0,025-|1изм|1} + 8-k) |
|
1000,0 |
1,0 |
±(0,028- |1изм| + 8-k) |
|
Примечание: 1) 1изм - среднее квадратичное значение измеренной силы переменного тока, А. Погрешность нормируется в диапазоне измеряемых значений от 5 % до 100 %. (синусоидальный сигнал). | ||
Таблица 5.5 - Метрологические характеристики клещей модификации DT-9383W в режиме измерения сопротивления _________________________________________________________
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности, Ом/кОм/МОм |
|
600,0 Ом |
0,1 Ом |
±(0,01-Иизм1) + 10-k) |
|
6,0 кОм |
1,0 Ом |
±(0,015-Иизм + 5-k) |
|
60,0 кОм |
10,0 Ом | |
|
600,0 кОм |
100,0 Ом | |
|
6,0 МОм |
1,0 кОм |
±(0,025-Иизм + 5-k) |
|
60,0 МОм |
10,0 кОм |
±(0,035-Иизм + 10-k) |
|
Примечание: |( R-изм - значение измеренного сопротивления, Ом/кОм/МОм | ||
Таблица 5.6 - Метрологические характеристики клещей модификации DT-9383W в режиме измерения ёмкости_________________________________________________________________
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности, нФ/мкФ |
|
60,0 нФ |
0,01 нФ |
±(0,04-Сизм1) + 20-k) |
|
600,0 нФ |
0,1 нФ |
±(0,03-Сизм + 8-k) |
|
6,000 мкФ |
0,001 мкФ | |
|
60,00 мкФ |
0,01 мкФ | |
|
100,0 мкФ |
0,1 мкФ | |
|
Примечание: 11 Сизм - значение измеренной ёмкости, нФ/мкФ. | ||
Таблица 5.7 - Метрологические характеристики клещей модификации DT-9383W в режиме измерения мощности постоянного тока______________________________________________
|
Диапазон измерения мощности^, кВт |
Значение единицы младшего разряда k, кВт |
Пределы допускаемой абсолютной погрешности, кВт |
|
От 0,00 до 99,99 |
0,01 |
±(0,03-Ризм2) + 10-k) |
|
От 100,0 до 999,9 |
0,1 |
±(0,03-Ризм + 5-k) |
|
Примечание:
| ||
Таблица 5.8 - Метрологические характеристики клещей модификации DT-9383W в режиме измерения активной мощности переменного тока_____________________________________
|
Диапазон измерения мощности^, кВт |
Значение единицы младшего разряда k, кВт |
Пределы допускаемой абсолютной погрешности, кВт |
|
От 0,00 до 99,99 |
0,01 |
±(0,03-Ризм2) + 10-k) |
|
От 100,0 до 999,9 |
0,1 |
±(0,03-Ризм + 5-k) |
|
Примечание:
| ||
Таблица 5.9 - Метрологические характеристики клещей модификации DT-9383W в режиме измерения коэффициента мощности________________________________________________
|
Диапазон измерения коэффициента мощности |
Значение единицы младшего разряда |
Пределы допускаемой абсолютной погрешности фазового сдвига между током и напряжением, ° |
|
От 0,20 до 1,00 |
0,01 |
±3° |
|
Пределы допускаемой абсолютной погрешности нормированы для синусоидального сигнала от 20 до 75 Гц; напряжение более 10 В; сила тока от 10 А и более. | ||
Таблица 6 - Показатели надежности (для всех модификаций)
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
15 000 |
|
Наименование характеристики |
Значение |
|
Питание |
Элементы AAA (1,5 В), 3 шт. |
|
Раскрытие захвата клещей, мм, не менее |
33,0 |
|
Габаритные размеры: | |
|
Длина, мм, не более |
255 |
|
Ширина, мм, не более |
92 |
|
Высота, мм, не более |
52 |
|
Масса, кг, не более |
0,6 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +5 до +40 |
|
- относительная влажность, %, не более |
80 |
