Сведения о средстве измерений: 96963-25 Датчик температуры

Номер по Госреестру СИ: 96963-25
96963-25 Датчик температуры
(ДТ)

Назначение средства измерений:
Датчики температуры ДТ (далее - датчик) предназначены для измерения температуры природного газа, воздуха и других неагрессивных к материалу защитной арматуры паро-и газообразных сред.

сертификация программного обеспечения
Внешний вид. Датчик температуры, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчик температуры
Рисунок № 1
Внешний вид. Датчик температуры, http://oei-analitika.ru рисунок № 2
Внешний вид.
Датчик температуры
Рисунок № 2

Общие сведения

Дата публикации - 27.11.2025
Срок свидетельства - 26.11.2030
Номер записи - a4570dcf-34e6-c631-76b0-03879d031eae
ID в реестре СИ - 1427378
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью Завод «РаДан»
Страна - РОССИЯ
Населенный пункт - 620057, г. Екатеринбург, ул.Совхозная, д. 20, стр.Д
Уведомление о начале осуществления предпринимательской деятельности -

Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.

Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.

Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.

Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.

Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.

Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 59
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2577 от 2025.11.26 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Датчик температуры (ДТ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью Завод «РаДан»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96963-25
26.11.2030
Датчик температуры, ДТ
Общество с ограниченной ответственностью Завод «РаДан» (РОССИЯ 620057, г. Екатеринбург, ул.Совхозная, д. 20, стр.Д)
ОТ
МП
3 года
97778-26
18.02.2031
Комплексы измерительные, ТАКТ
Общество с ограниченной ответственностью Завод «РаДан» (РОССИЯ 620057, г. Екатеринбург, ул.Совхозная, д. 20, стр.Д)
ОТ
МП
6 лет

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке расходомеров и теплосчетчиков. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Кто поверяет Датчик температуры (ДТ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "УРАЛТЕСТ"
(RA.RU.311249)
РСТ
  • ДТ
  • 59 59 59 0 0 59 59 0

    Стоимость поверки Датчик температуры (ДТ)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) датчиков встроенное.

    Конструкция средств измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на шильдик методом ультрафиолетовой печати на титульные листы эксплуатационной документации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерения

    приведены в разделе 1 «Описание и работа» Руководства по эксплуатации БГКН.5032.02.20.000 РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

    БГКН.5032.02.20.000 ТУ «Датчики температуры ДТ. Технические условия»

    Правообладатель

    Общество с ограниченной ответственностью Завод «РаДан» (ООО Завод «РаДан»)

    ИНН 6686009020

    Юридический адрес: 620057, г. Екатеринбург, ул. Совхозная, д. 20, стр. Д

    Изготовитель

    Общество с ограниченной ответственностью Завод «РаДан»
    (ООО Завод «РаДан»)
    ИНН 6686009020
    Адрес: 620057, г. Екатеринбург, ул. Совхозная, д. 20, стр. Д
    Телефон: (343) 216-90-10
    E-mail: info@zavidradan.ru

    Испытательный центр


    Общество с ограниченной ответственностью Центр Метрологии «СТП»
    (ООО ЦМ «СТП»)
    Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, офис 7
    Телефон: (843) 214-20-98, факс: (843) 227-40-10
    Web-сайт: http://www.ooostp.ru
    E-mail: office@ooostp.ru

    Правообладатель


    Общество с ограниченной ответственностью Завод «РаДан» (ООО Завод «РаДан»)
    ИНН 6686009020
    Юридический адрес: 620057, г. Екатеринбург, ул. Совхозная, д. 20, стр. Д

    Принцип действия датчика основан на зависимости падения напряжения на p-n переходе от температуры. Разность напряжений p-n перехода прямо пропорционально температуре. В датчиках используются интегральные твердотельные датчики температуры, основанные на использовании биполярного транзистора в качестве первичного преобразователя температуры в электрический сигнал. Аналоговый сигнал чувствительного элемента преобразуется в цифровой сигнал с помощью аналого-цифрового преобразователя, далее сигнал обрабатывается процессором цифровых сигналов и записывается в регистры. Доступ к регистрам возможен через интерфейс последовательной шины I2C. Значения измеренной температуры в цифровом коде передаются по интерфейсу I2C по запросу ЦПУ комплекса. Датчики являются ведомыми в структуре интерфейса.

    Датчик состоит из гильзы с помещенным внутри чувствительным элементом, соединительного кабеля и разъема.

    Датчик используется в составе комплекса измерительного РИФЕЙ и устанавливается в защитную гильзу.

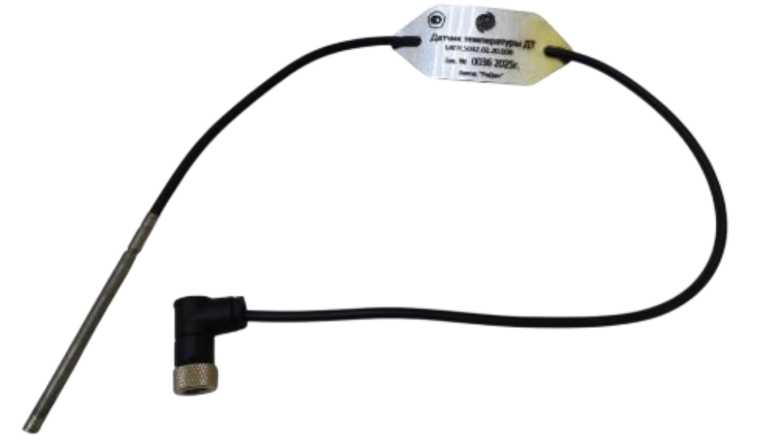

    Общий вид датчика представлен на рисунке 1.

    Внешний вид. Датчик температуры (ДТ), http://oei-analitika.ru

    Рисунок 1 - Общий вид средства измерений

    Пломбирование датчиков от несанкционированного доступа не предусмотрено.

    Заводской номер, состоящий из 4 арабских цифр, наносится на маркировочную табличку, установленную на соединительном кабеле. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

    Место нанесения знака утверждения типа

    Место нанесения заводского номера

    Внешний вид. Датчик температуры (ДТ), http://oei-analitika.ru

    Рисунок 2 - Место нанесения заводского номера и знака утверждения типа


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Датчик температуры ДТ

    БГКН.5032.02.20.000

    1

    Паспорт

    БГКН.5032.02.20.000 ПС

    1

    Руководство по эксплуатации*

    БГКН.5032.02.20.000 РЭ

    1

    * Поставляется по заказу в бумажной и/или электронной форме.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений температуры газа, °С

    от -40 до +60

    Пределы   допускаемой   абсолютной   погрешности

    измерений температуры, °С

    ±0,5

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Измеряемая среда

    природный газ, воздух и другие неагрессивные   к   материалу

    защитной арматуры паро- и газообразные среды

    Интерфейсы связи

    цифровой I2C

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность, %, не более

    • - атмосферное давление, кПа

    от -40 до +60

    95

    от 84,0 до 106,7

    Габаритные размеры без кабеля и разъема, мм, не более:

    • - диаметр

    • - длина

    4,1

    74,3

    Масса, г, не более

    20

    Таблица 3 - Показатели надежности

    Наименование параметра

    Значение

    Средний срок службы, лет

    20

    Средняя наработка на отказ, ч

    100000
