Сведения о средстве измерений: 96969-25 Датчики метеорологических параметров

Номер по Госреестру СИ: 96969-25
96969-25 Датчики метеорологических параметров
(ДМП-А)

Назначение средства измерений:
Датчики метеорологических параметров ДМП-А (далее - датчики ДМП-А) предназначены для измерений температуры и относительной влажности воздуха, атмосферного давления, скорости и направления ветра (воздушного потока), количества и интенсивности атмосферных осадков.

сертификация программного обеспечения
Внешний вид. Датчики метеорологических параметров, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики метеорологических параметров

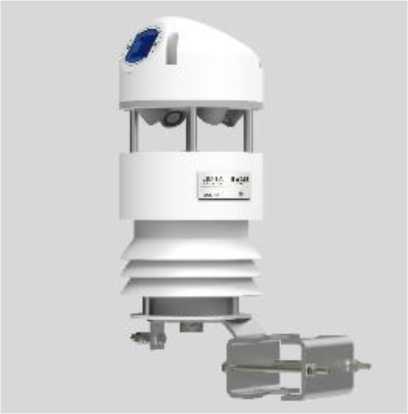

Рисунок № 1
Внешний вид. Датчики метеорологических параметров, http://oei-analitika.ru рисунок № 2
Внешний вид.
Датчики метеорологических параметров

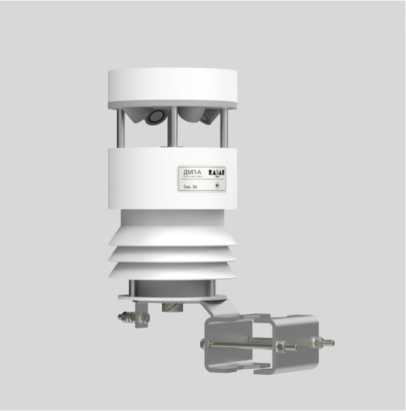

Рисунок № 2
Внешний вид. Датчики метеорологических параметров, http://oei-analitika.ru рисунок № 3
Внешний вид.
Датчики метеорологических параметров

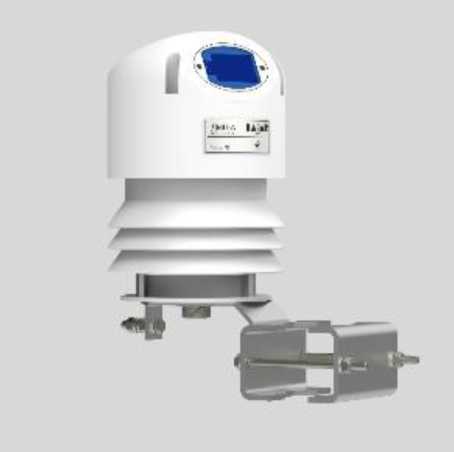

Рисунок № 3
Внешний вид. Датчики метеорологических параметров, http://oei-analitika.ru рисунок № 4
Внешний вид.
Датчики метеорологических параметров

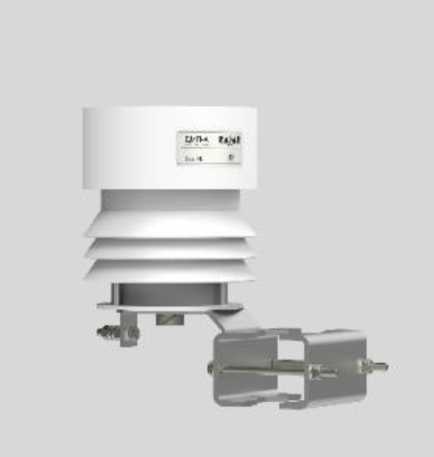

Рисунок № 4

Общие сведения

Дата публикации - 27.11.2025
Срок свидетельства - 26.11.2030
Номер записи - 183959cf-6a2e-59c7-750f-33be0f1ea7fd
ID в реестре СИ - 1427372
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество «Научно-производственное предприятие «Радар ммс»
Страна - РОССИЯ
Населенный пункт - 197375, г. Санкт-Петербург, ул. Новосельковская, д. 37, литера А
Уведомление о начале осуществления предпринимательской деятельности -

Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.

Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2577 от 2025.11.26 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Датчики метеорологических параметров (ДМП-А)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество «Научно-производственное предприятие «Радар ммс»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96969-25
26.11.2030
Датчики метеорологических параметров, ДМП-А
Акционерное общество «Научно-производственное предприятие «Радар ммс» (РОССИЯ 197375, г. Санкт-Петербург, ул. Новосельковская, д. 37, литера А)
ОТ
МП
1 год

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Кто поверяет Датчики метеорологических параметров (ДМП-А)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Датчики метеорологических параметров (ДМП-А)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Датчики ДМП-А имеют встроенное программное обеспечение (далее - ПО) «ISAT_01513-01» которое обеспечивает сбор, обработку, проверку состояния, настройку датчика.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по рекомендации Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

ISAT 01513-01

Номер версии (идентификационный номер) ПО

1.Х*

*Обозначение «Х» не относится к метрологически значимой части ПО


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист ИСАТ.416311.006РЭ руководства по эксплуатации и ИСАТ.416311.006ПС паспорта типографским способом и на маркировочной этикетке лазерным методом, расположенной на корпусе датчика ДМП-А.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 3 «Использование по назначению» документа ИСАТ.416311.006РЭ «Датчики метеорологических параметров ДМП-А. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта № 2815 от 25.11.2019 г.

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта № 2712 от 19.11.2024 г.

Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта № 2415 от 21.11.2023 г.

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-101 - V107 Па, утвержденная приказом Росстандарта № 2900 от 06.12.2019 г.

ИСАТ 416311.006ТУ «Датчики метеорологических параметров ДМП-А. Технические условия»

Правообладатель

Акционерное общество «Научно-производственное предприятие «Радар ммс»

(АО «НПП «Радар ммс»)

ИНН: 7814027653

Юридический адрес: 197375, г. Санкт-Петербург, ул. Новосельковская, 37, литера А

Телефон: + 7 (812) 777-50-51

Факс: + 7 (812) 600-04-49

Web-сайт: www.radar-mms.com

E-mail: radar@radar-mms.com

Изготовитель


Акционерное общество «Научно-производственное предприятие «Радар ммс»
(АО «НПП «Радар ммс»)
ИНН: 7814027653
Адрес: 197375, г. Санкт-Петербург, ул. Новосельковская, 37, литера А
Телефон: + 7 (812) 777-50-51
Факс: + 7 (812) 600-04-49
Web-сайт: www.radar-mms.com
E-mail: radar@radar-mms.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр-кт, 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru

Правообладатель


Акционерное общество «Научно-производственное предприятие «Радар ммс»
(АО «НПП «Радар ммс»)
ИНН: 7814027653
Юридический адрес: 197375, г. Санкт-Петербург, ул. Новосельковская, 37, литера А
Телефон: + 7 (812) 777-50-51
Факс: + 7 (812) 600-04-49
Web-сайт: www.radar-mms.com
E-mail: radar@radar-mms.com

Конструктивно датчики ДМП-А состоят из измерительных модулей (температуры и относительной влажности воздуха, атмосферного давления) и измерителя временных задержек, выполненных на печатных платах и помещенных вместе с другими элементами конструкции в герметичный цилиндрический корпус. На внешней стороне корпуса датчика ДМП-А расположены четыре ультразвуковых преобразователя ветра, сигналы от которых поступают на измеритель временных задержек. Измеритель временных задержек выполнен на базе двух микроконтроллеров для расчета скорости и направления ветра, интенсивности и количества атмосферных осадков. Первый микроконтроллер обеспечивает измерение и обработку интенсивности и количества атмосферных осадков, полученные от емкостного сенсора. Второй микроконтроллер по данным от четырех преобразователей ветра обеспечивает измерение времени прохождения ультразвуковой волны от излучателя к приемнику, а также выполняет сбор, окончательную обработку и передачу результатов измерений всех метеопараметров на выход датчика ДМП-А по интерфейсу RS-485.

Датчики ДМП-А выпускаются в семи исполнениях: ДМП-А ИСАТ.416311.006, ДМП-А ИСАТ.416311.006-01, ДМП-А ИСАТ.416311.006-02, ДМП-А ИСАТ.416311.006-03, ДМП-А ИСАТ.416311.006-04, ДМП-А ИСАТ.416311.006-05, ДМП-А ИСАТ.416311.006-06. Исполнения датчиков ДМП-А отличаются количеством измерительных каналов. Измерительные каналы исполнений представлены в таблице 1.

аблица 1 - Измерительные. каналы исполнений

Исполнения

Измерительные каналы

ДМП-А

ИСАТ.416311.006

температура воздуха, относительная влажность воздуха, атмосферное давление, скорость ветра, направление ветра, количество и интенсивность атмосферных осадков

ДМП-А

ИСАТ.416311.006-01

температура воздуха, относительная влажность воздуха, атмосферное давление, скорость ветра, направление ветра

ДМП-А

ИСАТ.416311.006-02

температура воздуха, относительная влажность воздуха, атмосферное давление, количество и интенсивность атмосферных осадков

Продолжение таблицы 1

Исполнения

Измерительные каналы

ДМП-А

ИСАТ.416311.006-03

температура воздуха, относительная влажность воздуха, атмосферное давление

ДМП-А

ИСАТ.416311.006-04

скорость ветра, направление ветра, количество и интенсивность атмосферных осадков

ДМП-А

ИСАТ.416311.006-05

скорость ветра, направление ветра.

ДМП-А

ИСАТ.416311.006-06

температура воздуха, количество и интенсивность атмосферных осадков

Принцип действия датчиков ДМП-А основан на преобразовании измеряемых физических величин в электрические сигналы измерительными модулями.

Принцип действия измерительных модулей:

  • - при измерении относительной влажности воздуха основан на зависимости емкости полимерного конденсатора от относительной влажности воздуха;

  • - при измерении температуры воздуха основан на зависимости электрического сопротивления платины от температуры окружающей среды;

  • - при измерении атмосферного давления основан на зависимости сопротивления пьезорезистивных элементов от атмосферного давления;

  • - при измерении скорости воздушного потока основан на зависимости времени распространения ультразвукового сигнала между излучателем и приемником от скорости воздушного потока;

  • - при измерении направления воздушного потока основан на расчете угла отклонения вектора скорости от нулевого положения;

  • - при измерении количества и интенсивности атмосферных осадков основан на изменении емкости конденсатора чувствительного элемента.

Нанесение знака поверки на датчики ДМП-А не предусмотрено.

Заводской номер, в виде цифрового обозначения, состоящий из четырех арабских цифр, указывается в паспорте на датчик ДМП-А, а также на маркировочной этикетке лазерным методом, расположенной на корпусе датчика ДМП-А.

Пломбирование датчиков осуществляется при помощи защитной наклейки.

Общий вид датчиков ДМП-А представлен на рисунках 1-5. Места нанесения защитной наклейки и маркировочной этикетки представлено на рисунке 5.

Внешний вид. Датчики метеорологических параметров (ДМП-А), http://oei-analitika.ru

Рисунок 1 - Общий вид датчиков ДМП-А

исполнение ДМП-А ИСАТ.416311.006 и

ДМП-А ИСАТ.416311.006-04

Внешний вид. Датчики метеорологических параметров (ДМП-А), http://oei-analitika.ru

Рисунок 2 - Общий вид датчиков ДМП-А

исполнение ДМП-А ИСАТ.416311.006-01

Внешний вид. Датчики метеорологических параметров (ДМП-А), http://oei-analitika.ru

Рисунок 3 - Общий вид датчиков ДМП-А

исполнение ДМП-А ИСАТ.416311.006-02 и ДМП-А ИСАТ.416311.006-06

Внешний вид. Датчики метеорологических параметров (ДМП-А), http://oei-analitika.ru

Рисунок 4 - Общий вид датчиков ДМП-А

исполнение ДМП-А ИСАТ.416311.006-03

Место нанесения защитной наклейки

Место нанесения маркировочной этикетки

Рисунок 5 - Общий вид датчиков ДМП-А исполнение ДМП-А ИСАТ.416311.006-05 с указанием мест нанесения защитной наклейки и маркировочной этикетки


Таблица 6 - Комплектность датчиков ДМП-А_______________________________________

Наименование

Обозначение

Количество

Датчик метеорологических параметров*

ДМП-А

1 шт.

Руководство по эксплуатации

ИСАТ.416311.006РЭ

1 экз.

Паспорт

ИСАТ.416311.006ПС

1 экз.

* Полная комплектация указывается в паспорте в зависимости от исполнения


Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры воздуха, °C

от -60,0 до +85,0

Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C

±0,2

Диапазон измерений относительной влажности воздуха, %

от 0 до 100

Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %

±3

Диапазон измерений атмосферного давления, гПа

от 300,0 до 1150,0

Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа

±0,3

Продолжение таблицы 3

Наименование характеристики

Значение

Диапазон измерений скорости воздушного потока, м/с

от 0,3 до 70,0

Пределы допускаемой погрешности измерений скорости воздушного потока:

  • - абсолютной, м/с, в диапазоне от 0,3 до 10,0 м/с включ.

  • - относительной, %, в диапазоне св. 10,0 до 70,0 м/с

±0,3

±4

Диапазон измерений направления воздушного потока

от 0° до 360°

Пределы допускаемой абсолютной погрешности измерений направления воздушного потока

±2°

Минимально измеряемое количество атмосферных осадков, мм

от 0,1

Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадков, мм

±(0,1+0,05^Х1))

Диапазон измерений интенсивности атмосферных осадков, мм/ч

от 0,2 до 200,0

Пределы допускаемой абсолютной погрешности измерений интенсивности атмосферных осадков, мм/ч

±(0,2+0,0542))

  • 1) Измеренное значение количества атмосферных осадков, мм.

  • 2) Измеренное значение интенсивности атмосферных осадков, мм/ч.

Таблица 4 - Технические характеристики

Наименование характеристики

Значение

Диапазон показаний скорости воздушного потока, м/с

от 0 до 75,0

Напряжение питания от сети постоянного тока, В

от 9,5 до 36

Потребляемая мощность с обогревом, Вт, не более

60

Габаритные размеры, мм, не более:

Диаметр

Высота

- исполнения ДМП-А ИСАТ.416311.006, ДМП-А ИСАТ.416311.006-04

130

285

- исполнения ДМП-А ИСАТ.416311.006-01, ДМП-А ИСАТ.416311.006-05

130

239

- исполнения ДМП-А ИСАТ.416311.006-02, ДМП-А ИСАТ.416311.006-06

130

208

- исполнение ДМП-А ИСАТ.416311.006-03

130

162

Масса, кг, не более

- исполнения ДМП-А ИСАТ.416311.006, ДМП-А ИСАТ.416311.006-01,

ДМП-А ИСАТ.416311.006-04, ДМП-А ИСАТ.416311.006-05

2,2

- исполнения ДМП-А ИСАТ.416311.006-02, ДМП-А ИСАТ.416311.006-03,

ДМП-А ИСАТ.416311.006-06

1,8

Условия эксплуатации:

- температура воздуха, °С

от -60 до +85

- относительная влажность воздуха при температуре 35 °С, %

до 100

Таблица 5 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка до отказа, ч, не менее

10000

Средний срок службы, лет

10


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
