Номер по Госреестру СИ: 96973-25
96973-25 Ротаметры с металлической трубкой
(QTLZZ)
Назначение средства измерений:
Ротаметры с металлической трубкой QTLZZ (далее - ротаметры) предназначены для измерений объемного расхода жидкостей и газов.
Внешний вид.
Ротаметры с металлической трубкой
Рисунок № 1
Внешний вид.
Ротаметры с металлической трубкой
Рисунок № 2
Внешний вид.
Ротаметры с металлической трубкой
Рисунок № 3
Внешний вид.
Ротаметры с металлической трубкой
Рисунок № 4
Внешний вид.
Ротаметры с металлической трубкой
Рисунок № 5
Внешний вид.
Ротаметры с металлической трубкой
Рисунок № 6
Общие сведения
Дата публикации - 27.11.2025
Срок свидетельства - 26.11.2030
Номер записи - 2c5c680c-f195-aef6-a5ae-6e1b3071b911
ID в реестре СИ - 1427368
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Q&T INSTRUMENT CO. LTD
Страна - КИТАЙ
Населенный пункт - No. 191, Wangbai Road, Huanglong Area, Kaifeng, Henan
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2577 от 2025.11.26 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Ротаметры с металлической трубкой (QTLZZ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Пояснения
Поверок - всего поверок за выбранный период
Первичных поверок - в качестве маркера первичной поверки берется статус, передаваемый из АРШИН (это не аналитика, а статус из АРШИНа)
Периодических поверок - в качестве маркера периодической поверки берется статус, передаваемый из АРШИН
Без статуса - вычисляется по формуле: Поверок-(Первичных поверок+Периодических поверок)
Кол-во извещений - в качестве маркера извещения поверки берется статус, передаваемый из АРШИН
Кол-во СИ - количество уникальных СИ (год + заводской номер + СИ), поверенных за выбранный период
Кол-во действующих СИ - количество уникальных СИ (год + заводской номер + СИ), действующими на сегодняшнюю дату поверками. Сюда попадают СИ, где поле с датой окончания поверки пустое (т.е. для СИ есть только первичная поверка при выпуске с производства и это не извещение о непригодности) или дата окончания поверки еще не истекла.
Кто поверяет Ротаметры с металлической трубкой (QTLZZ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Ротаметры с металлической трубкой (QTLZZ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типана титульный лист паспорта и руководства по эксплуатации ротаметра типографским способом на ротаметр при помощи самоклеящейся этикетки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 2.2 «Принцип работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
Техническая документация «Q&T INSTRUMENT CO. LTD», Китай
Правообладатель
«Q&T INSTRUMENT CO. LTD», Китай
Адрес: No. 191, Wangbai Road, Huanglong Area, Kaifeng, Henan
Тел.: +86 371 27880233
E-mail: qtinstrument@gmail.com
Web сайт: www.qtmeters.com
Изготовитель
Q&T INSTRUMENT CO. LTD», КитайАдрес: No. 191, Wangbai Road, Huanglong Area, Kaifeng, Henan
Тел.: +86 371 27880233
E-mail: qtinstrument@gmail.com
Web сайт: www.qtmeters.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
«Q&T INSTRUMENT CO. LTD», Китай
Адрес: No. 191, Wangbai Road, Huanglong Area, Kaifeng, Henan
Тел.: +86 371 27880233
E-mail: qtinstrument@gmail.com
Web сайт: www.qtmeters.com
Принцип действия ротаметров основан на измерении высоты подъема поплавка, перемещающегося по конической, вертикально установленной трубке за счет движения рабочей среды. Высота перемещения поплавка линейно связана с расходом рабочей среды.
Ротаметры состоят из вертикальной конической измерительной трубки, в которой свободно перемещается вверх и вниз поплавок специальной формы (в зависимости от применения). Измеряемая среда движется по трубке, вынуждая тем самым поплавок подняться на определенную высоту, образуя кольцевой зазор между ним и стенками трубки так, чтобы силы, действующие на поплавок (сила гравитации, выталкивающая сила и напор потока), уравновесились.
Положение поплавка передается на индикатор магнитным или индукционным способом. Показание расхода отображается при помощи механического отсчетное устройство стрелочного типа.
Ротаметры выпускаются с фланцевым, резьбовым или clamp присоединением к трубопроводу.
Ротаметры могут быть оснащены выходами: токовым (от 4 до 20 мА), HART.
Общий вид ротаметров представлен на рисунке 1. Ротаметры могут выпускаться в корпусе из нержавеющей стали. Серийный номер ротаметров наносится в цифровом формате на самоклеящуюся этикетку, которая закрепляется на корпусе, а также на индикаторную панель методом печати, как показано на рисунке 2. Пломбировка от несанкционированного доступа обеспечивается нанесением защитной наклейки на крышку отсчетного устройства и корпуса. Нанесение знака поверки на средство измерений не предусмотрено.

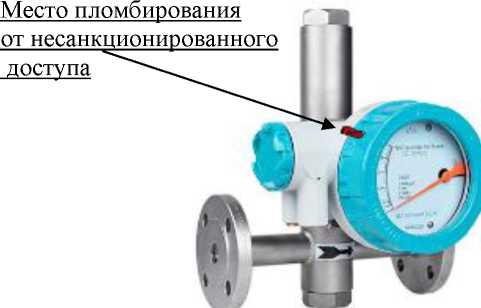

Рисунок 1 - Общий вид ротаметров и схема пломбировки
Место нанесения знака утверждения типа
Variable Area Flow Meter Model:QTLZZ-15
I Triclamp:DIN 32676 j Serial No: J
Body Material: SS316L Accuracy: 2.5% \ pS Heat No.:160310S19\M£ 'liBWT'MT
DN32
DI 7/SW
IX
». ал'
И ("1Г«

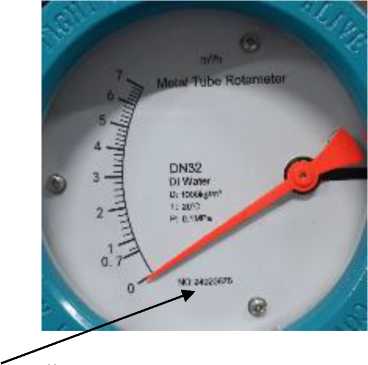

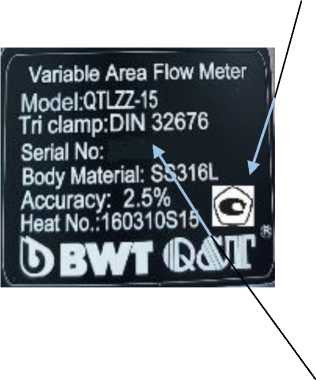

Рисунок 2 - Место нанесения серийного номера и знака утверждения типа
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода жидкости1^ м3 /ч |
от 0,016 до 300,0 |
|
Диапазон измерений объемного расхода газа2), м3 /ч |
от 0,3 до 3000,0 |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений объемного расхода жидкости и газа, % |
±2,5; ±1,53) |
|
Пределы основной допускаемой приведенной к диапазону токового выхода погрешности преобразования объемного расхода в токовый выходной сигнал, % |
±1 |
|
Динамический диапазон |
1:10 |
|
Пределы дополнительной допускаемой приведенной к максимальному значению тока погрешности преобразования расхода в значение выходного унифицированного аналогового сигнала постоянного тока при отклонении температуры |
±1 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода жидкости1^ м3 /ч |
от 0,016 до 300,0 |
|
Диапазон измерений объемного расхода газа2), м3 /ч |
от 0,3 до 3000,0 |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений объемного расхода жидкости и газа, % |
±2,5; ±1,53) |
|
окружающей среды от 20 °С на каждые 10 °С, % | |
|
Примечания
| |
аблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр, DN |
от 15 до 150 |
|
Выходной токовый сигнал, мА |
от 4 до 20 |
|
Максимальное давление измеряемой среды, МПа |
1,6 |
|
Температура измеряемой среды, °С |
от -20 до +300 |
|
Степень защиты IP |
IP65 / IP67 |
|
Условия эксплуатации:
|
от -20 до +100 от 84 до 106,7 95 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 19,2 до 22,8 |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
100000 |
