Сведения о средстве измерений: 96984-25 Система измерений количества и показателей качества нефти № 728

Номер по Госреестру СИ: 96984-25
96984-25 Система измерений количества и показателей качества нефти № 728
()

Назначение средства измерений:
Система измерений количества и показателей качества нефти № 728 (далее по тексту - СИКН) предназначена для автоматизированного измерения массы нефти при проведении учетных операций.

сертификация программного обеспечения
Внешний вид. Система измерений количества и показателей качества нефти № 728, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система измерений количества и показателей качества нефти № 728
Рисунок № 1
Внешний вид. Система измерений количества и показателей качества нефти № 728, http://oei-analitika.ru рисунок № 2
Внешний вид.
Система измерений количества и показателей качества нефти № 728
Рисунок № 2

Общие сведения

Дата публикации - 01.12.2025
Срок свидетельства -
Номер записи - c4a4a26f-ca3b-8621-278c-6612af48c6f4
ID в реестре СИ - 1427361
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

СИКН №728,

Производитель

Изготовитель - Общество с ограниченной ответственностью «Транснефть–Порт Приморск»
Страна - РОССИЯ
Населенный пункт - 188910, Ленинградская обл., Выборгский р-он, проезд Портовый (Приморская тер.), д. 7
Уведомление о начале осуществления предпринимательской деятельности -

После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2591 от 2025.11.28 ПРИКАЗ_Об утверждении типов средств измерений (21)

Наличие аналогов СИ: Система измерений количества и показателей качества нефти № 728 ()

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «Транснефть–Порт Приморск»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96984-25

Система измерений количества и показателей качества нефти № 728,
Общество с ограниченной ответственностью «Транснефть–Порт Приморск» (РОССИЯ 188910, Ленинградская обл., Выборгский р-он, проезд Портовый (Приморская тер.), д. 7)
ОТ
МП
1 год

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Система измерений количества и показателей качества нефти № 728 ()

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
(RA.RU.311501)
  • СИКН №728
  • 2 1 1 0 2 1 1

    Стоимость поверки Система измерений количества и показателей качества нефти № 728 ()

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и АРМ оператора.

    ПО АРМ оператора не содержит метрологически значимой части.

    Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 2 - Идентификационные данные ПО СИКН

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    AnalogConverter. app

    Номер версии (идентификационный номер) ПО

    1.2.14.1

    Цифровой идентификатор ПО

    9319307D

    Идентификационное наименование ПО

    SIKNCalc.app

    Номер версии (идентификационный номер) ПО

    1.7.14.3

    Цифровой идентификатор ПО

    17D43552

    Идентификационное наименование ПО

    Sarasota.app

    Номер версии (идентификационный номер) ПО

    1.1.14.18

    Цифровой идентификатор ПО

    5FD2677A

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    PP 78xx.app

    Номер версии (идентификационный номер) ПО

    1.1.14.20

    Цифровой идентификатор ПО

    CB6B884C

    Идентификационное наименование ПО

    MI1974.app

    Номер версии (идентификационный номер) ПО

    1.6.14.11

    Цифровой идентификатор ПО

    116E8FC5

    Идентификационное наименование ПО

    MI3233.app

    Номер версии (идентификационный номер) ПО

    1.1.14.28

    Цифровой идентификатор ПО

    3836BADF

    Идентификационное наименование ПО

    MI3265.app

    Номер версии (идентификационный номер) ПО

    1.6.14.3

    Цифровой идентификатор ПО

    4EF156E4

    Идентификационное наименование ПО

    MI3266.app

    Номер версии (идентификационный номер) ПО

    1.6.14.6

    Цифровой идентификатор ПО

    4D07BD66

    Идентификационное наименование ПО

    MI3267.app

    Номер версии (идентификационный номер) ПО

    1.6.14.5

    Цифровой идентификатор ПО

    D19D9225

    Идентификационное наименование ПО

    MI3287.app

    Номер версии (идентификационный номер) ПО

    1.6.14.4

    Цифровой идентификатор ПО

    3A4CE55B

    Идентификационное наименование ПО

    MI3312.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    E56EAB1E

    Идентификационное наименование ПО

    MI3380.app

    Номер версии (идентификационный номер) ПО

    1.6.14.12

    Цифровой идентификатор ПО

    23F21EA1

    Идентификационное наименование ПО

    KMH PP.app

    Номер версии (идентификационный номер) ПО

    1.1.14.17

    Цифровой идентификатор ПО

    71C65879

    Идентификационное наименование ПО

    KMH PP AREOM.app

    Номер версии (идентификационный номер) ПО

    1.3.14.1

    Цифровой идентификатор ПО

    62C75A03

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI2816.app

    Номер версии (идентификационный номер) ПО

    1.1.14.5

    Цифровой идентификатор ПО

    B8DF3368

    Идентификационное наименование ПО

    MI3151.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    F3B1C494

    Идентификационное наименование ПО

    MI3272.app

    Номер версии (идентификационный номер) ПО

    1.1.14.50

    Цифровой идентификатор ПО

    232DDC3F

    Идентификационное наименование ПО

    KMH MPR MPR.app

    Номер версии (идентификационный номер) ПО

    1.1.14.4

    Цифровой идентификатор ПО

    6A8CF172

    Идентификационное наименование ПО

    MI3288.app

    Номер версии (идентификационный номер) ПО

    1.1.14.14

    Цифровой идентификатор ПО

    32D8262B

    Идентификационное наименование ПО

    MI3155.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    F70067AC

    Идентификационное наименование ПО

    MI3189.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    35DD379D

    Идентификационное наименование ПО

    KMH PV.app

    Номер версии (идентификационный номер) ПО

    1.1.14.1

    Цифровой идентификатор ПО

    9F5CD8E8

    Идентификационное наименование ПО

    KMH PW.app

    Номер версии (идентификационный номер) ПО

    1.1.14.2

    Цифровой идентификатор ПО

    5C9E0FFE

    Идентификационное наименование ПО

    MI2974.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    AB567359

    Идентификационное наименование ПО

    MI3234.app

    Номер версии (идентификационный номер) ПО

    1.1.14.34

    Цифровой идентификатор ПО

    ED6637F5

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    GOSTR8908.app

    Номер версии (идентификационный номер) ПО

    1.1.14.33

    Цифровой идентификатор ПО

    8D37552D

    Примечания:

    • 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН.

    • 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр и букв.

    • 3. Алгоритм вычисления цифрового идентификатора - CRC32.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Инструкция. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 728», свидетельство об аттестации методики (метода) измерений № 520-RA.RU.312546-2025.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» пункт 6.1.1;

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Общество с ограниченной ответственностью «Транснефть - Порт Приморск»

    (ООО «Транснефть - Порт Приморск»)

    ИНН 4704045809

    Юридический адрес: 188910, Российская Федерация, Ленинградская обл., Выборгский р-он, проезд Портовый (Приморская тер.), д. 7

    Изготовитель

    Общество с ограниченной ответственностью «Транснефть - Порт Приморск» (ООО «Транснефть - Порт Приморск»)
    ИНН 4704045809
    Адрес: 188910, Российская Федерация, Ленинградская обл., Выборгский р-он, проезд Портовый (Приморская тер.), д. 7

    Испытательный центр

    Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
    Адрес: 123112, Российская Федерация, г. Москва, Пресненская набережная, д. 4, стр. 2
    Телефон: (495) 950-87-00, факс: (495) 950-85-97
    W eb-сайт: https://metrology.transneft.ru/
    E-mail: cmo@cmo.transneft.ru

    Правообладатель


    Общество с ограниченной ответственностью «Транснефть - Порт Приморск»
    (ООО «Транснефть - Порт Приморск»)
    ИНН 4704045809
    Юридический адрес: 188910, Российская Федерация, Ленинградская обл., Выборгский р-он, проезд Портовый (Приморская тер.), д. 7

    Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти по результатам измерений:

    • - объёма нефти с помощью преобразователей расхода, давления и температуры;

    • - плотности нефти с помощью поточных преобразователей плотности, давления и температуры или в лаборатории.

    СИКН, заводской № 728, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока измерительных линий (БИЛ), блока измерений показателей качества нефти (далее по тексту - БИК), системы сбора и обработки информации (далее по тексту - СОИ), узла подключения поверочной установки (УП ПУ). БИЛ состоит из четырех рабочих измерительных линий (далее - ИЛ) и одной резервной ИЛ.

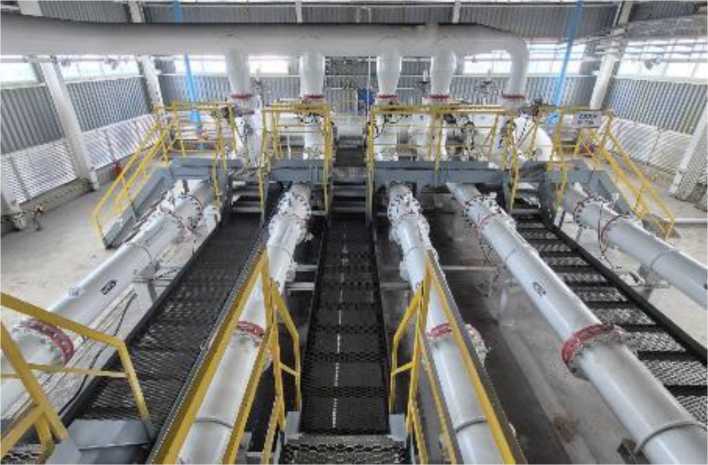

    Общий вид СИКН представлен на рисунке 1.

    Внешний вид. Система измерений количества и показателей качества нефти № 728 (), http://oei-analitika.ru

    Рисунок 1 - Общий вид СИКН

    В состав СИКН входят средства измерений, приведенные в таблице 1.

    Таблица 1 - Перечень средств измерений

    Наименование средства измерений

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Преобразователи расхода жидкости турбинные HELIFLU TZ-N

    15427-01

    Преобразователи расхода жидкости турбинные HELIFLU TZ-N

    46057-14

    Термопреобразователи прецизионные ПТ 0304-ВТ

    77963-20

    Преобразователи измерительные 644, 3144Р, 3244MV

    14683-04

    Преобразователи измерительные 644, 3144Р

    14683-09

    Термопреобразователи сопротивления платиновые 65

    22257-05

    Термопреобразователи сопротивления платиновые 65

    22257-11

    Преобразователи давления измерительные 3051

    14061-99

    Преобразователи давления измерительные 3051

    14061-04

    Преобразователи плотности жидкости измерительные 7835

    15644-01

    Преобразователи плотности жидкости измерительные 7835

    15644-06

    Преобразователи плотности жидкости измерительные 7835

    52638-13

    Преобразователи плотности и вязкости жидкости измерительные модели 7827

    15642-01

    Преобразователи плотности и вязкости жидкости измерительные модели 7829

    15642-01

    Влагомеры нефти поточные УДВН-1пм *

    14557-01

    Влагомеры нефти поточные УДВН-1пм *

    14557-10

    Комплексы измерительно-вычислительные ТН-01 (далее - ИВК)

    67527-17

    * применяются только при значении температуры нефти в БИК не менее +5 °C

    В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов. В БИК установлен преобразователь расхода для контроля выполнения условий изокинетичности пробоотбора.

    СИКН обеспечивает выполнение следующих функций:

    • - автоматизированное измерение массы брутто нефти (т) и объемного расхода нефти (м3/ч) в рабочих диапазонах расхода, температуры, давления, плотности, вязкости, объемной доли воды в нефти;

    • - автоматическое измерение объемного влагосодержания (%), плотности (кг/м3), вязкости (сСт), температуры (°С) и давления (МПа) нефти;

    • - вычисление массы нетто нефти (т) с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;

    • - поверку и контроль метрологических характеристик преобразователей расхода по установке поверочной трубопоршневой двунаправленной стационарной (регистрационный № 77811-20), общей с системой измерений количества и показателей качества нефти № 727 или по передвижной поверочной установке;

    • - регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;

    • - защиту информации от несанкционированного доступа.

    Заводской номер СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 2, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.

    Пломбировка СИКН не предусмотрена.

    Нанесение знака поверки на СИКН не предусмотрено.

    Внешний вид. Система измерений количества и показателей качества нефти № 728 (), http://oei-analitika.ru

    Рисунок 2 - Информационная табличка СИКН


    Таблица 6 - Комплектность СИКН

    Наименование

    Обозначение

    Количество шт./ экз.

    Система измерений количества и показателей качества нефти № 728

    -

    1

    Инструкция по эксплуатации

    -

    1

    Методика поверки

    -

    1


    Таблица 3 - Метрологические характеристики СИКН

    Наименование характеристики

    Значение

    Диапазон измерений расхода нефти*, м3

    от 400 до 14400

    Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

    ±0,25

    Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

    ±0,35

    * Указан максимальный диапазон измерений. Фактический диапазон измерений

    определяется при проведении поверки и не может выходить за диапазона измерений.

    пределы приведенного

    Таблица 4 - Основные технические характеристики

    Наименование характеристики

    Значение

    Давление измеряемой среды, МПа

    • - минимальное

    • - максимально допустимое

    0,16

    1,6

    Режим работы СИКН

    периодический

    Измеряемая среда

    нефть

    по ГОСТ Р 51858-2002

    Физико-химические свойства измеряемой среды:

    • - температура, °С

    • - плотность в рабочем диапазоне температур, кг/м3

    • - кинематическая вязкость в рабочем диапазоне температур, мм2/с (сСт)

    • - массовая доля воды, %, не более

    • - массовая концентрация хлористых солей, мг/дм3, не более

    • - массовая доля механических примесей, %, не более

    • - содержание свободного газа

    от -10 до +40 от 835 до 905

    от 2 до 60 0,5 100 0,05

    Не допускается

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    380 ±38 В, трехфазное

    220 ±22 В, однофазное

    50±1

    Наименование характеристики

    Значение

    Условия эксплуатации:

    а) температура окружающей среды, °С:

    • - в месте установки БИЛ

    • - в месте установки ИВК

    б) относительная влажность в месте установки ИВК, %

    в) атмосферное давление, кПа

    от -36 до +34 от +10 до +35 от 30 до 80 от 84 до 106,7

    Таблица 5 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет, не менее

    10


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
