Номер по Госреестру СИ: 96987-25
96987-25 Фурье-спектрометры инфракрасные
(СПЕКТР-О)
Назначение средства измерений:
Фурье-спектрометры инфракрасные СПЕКТР-О (далее - спектрометры) предназначены для измерений волновых чисел в оптических спектрах пропускания и отражения в инфракрасной области в твердых, жидких и газообразных образцах, а также количественного анализа органических и неорганических веществ.
Внешний вид.
Фурье-спектрометры инфракрасные
Рисунок № 1
Внешний вид.
Фурье-спектрометры инфракрасные
Рисунок № 2
Внешний вид.
Фурье-спектрометры инфракрасные
Рисунок № 3
Внешний вид.
Фурье-спектрометры инфракрасные
Рисунок № 4
Внешний вид.
Фурье-спектрометры инфракрасные
Рисунок № 5
Внешний вид.
Фурье-спектрометры инфракрасные
Рисунок № 6
Общие сведения
Дата публикации - 01.12.2025
Срок свидетельства - 28.11.2030
Номер записи - c96894fd-bd7a-f38e-95ab-7ba9b8d1b684
ID в реестре СИ - 1427358
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «СокТрейд»
Страна - РОССИЯ
Населенный пункт - 196624, г .Санкт-Петербург, вн.тер.г. поселок Шушары, проезд 2-Й Бадаевский, д. 5, к. 1, стр. 1, помещ. 1-Н, Ч.П. 44
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2591 от 2025.11.28 ПРИКАЗ_Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Фурье-спектрометры инфракрасные (СПЕКТР-О)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «СокТрейд»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96987-25 28.11.2030 |
Фурье-спектрометры инфракрасные, СПЕКТР-О Общество с ограниченной ответственностью «СокТрейд» (РОССИЯ 196624, г .Санкт-Петербург, вн.тер.г. поселок Шушары, проезд 2-Й Бадаевский, д. 5, к. 1, стр. 1, помещ. 1-Н, Ч.П. 44) |
ОТ МП |
1 год |
Внимание!!!
Отчет очень тяжелый. Например, при выборе анализа собствнников от 100 поверок, построение может занять 3-4 часа.
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки для поиска потенциальных клиентов.
На первом этапе необходимо ограничить область поиска. Например, оставить только сосбтвенников СИ от 10 000 поверок, это значительно сократит время выполнения отчета.
В результате обработки данных будет сформирован файл csv в кодировке windows-1251, содержащий следующие сведения:
- Наименование собственника СИ
- Указание региона, где предположительно находится собственник СИ (в % указывается доля поверок по региону)
- Количество уникальных СИ у данного собственника
- Всего поверок
- Поверки по годам (2021 - н.в.) и среднее количество поверок в год
- Количество крупных поверителей (от 50 поверок), которые работают с данным собственником СИ
Инофрмация о каждом крупном поверителе в виде:
ФБУ САМАРСКИЙ ЦСМ (РСТ), ОКВЭД 71.12.6, всего поверок 802242 в том числе у данного собственника 97 (96.040%), контрагентов 6625
ООО ТЦ МИР (неРСТ), ОКВЭД 26.51, всего поверок 30671 в том числе у данного собственника 3 (2.970%), контрагентов 540
АО МЕДТЕХНИКА (неРСТ), ОКВЭД , всего поверок 52369 в том числе у данного собственника 1 (0.990%), контрагентов 421
Кто поверяет Фурье-спектрометры инфракрасные (СПЕКТР-О)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Фурье-спектрометры инфракрасные (СПЕКТР-О)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) предназначено для управления спектрометром, контроллером внутренних исполнительных механизмов и настроек, а также для обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств в процессе проведения измерений.
ПО разделено на две части:
-
- метрологически значимая часть ПО прошита в индустриальной карте памяти, установленной во встроенную процессорную плату спектрометров;
-
- управляющее внешнее ПО, устанавливаемое на персональный компьютер.
Внешнее ПО осуществляет контроль и управление всеми этапами проведения измерений, служит для отображения, обработки и сохранения результатов измерений.
Идентификационные данные ПО указаны в таблицах 1 и 2.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
|
Таблица 1 - Идентификационные данные (признаки) ПО (модис |
Ьикация СПЕКТР-О-СТ-1) |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OPUS |
|
Номер версии (идентификационный номер) ПО, не ниже |
8.9 |
|
Цифровой идентификатор ПО |
- |
|
Таблица 2 - Идентификационные данные (признаки) ПО (модис |
Ьикация СПЕКТР-О-СТ-2) |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FSpec |
|
Номер версии (идентификационный номер) ПО, не ниже |
4.3.1.15 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится методом цифровой лазерной печати на шильдик, расположенный на боковой панели корпуса спектрометров, и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4.1 «Принцип работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии № 2840 от 29.12.2018 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от Е10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 26.51.53-001-52211673-2024 Фурье-спектрометры инфракрасные СПЕКТР-О. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «СокТрейд»
(ООО «СокТрейд»)
ИНН 7810185289
Юридический адрес: 196624, г. Санкт-Петербург, вн.тер.г. поселок Шушары, пр-д 2-й Бадаевский, д. 5, корп. 1, стр. 1, помещ. 1-Н, ч.п. 44
Тел. (812) 777-78-22
E-mail: info@soctrade
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»(ФГБУ «ВНИИОФИ»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озёрная, д. 46
ИНН: 9729338933
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия спектрометра основан на применении двухлучевого интерферометра Майкельсона, в котором оптическая разность хода изменяется за счет движения (сканирования) одного из зеркал в плечах интерферометра. Оптическое излучение от источника проходит через интерферометр, на выходе которого регистрируется интерферограмма, представляющая собой зависимость интенсивности светового потока от оптической разности хода. Спектр, как зависимость интенсивности излучения от волнового числа, получается путем обратного преобразования Фурье интерферограммы, выполняемого с использованием персонального компьютера.
Движение зеркала в интерферометре осуществляется по линейному закону с помощью прецизионного механизма. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала, регистрирующего интерферограмму лазерного излучения на том же интерферометре.
Спектрометры выпускаются в двух модификациях, отличающихся типами оптических блоков интерферометров: СПЕКТР-О-СТ-1 (с блоком интерферометра
MATRIX-F II) и СПЕКТР-О-СТ-2 (с блоком интерферометра ФСМ 2201, ФСМ 2202 или ФСМ 2211). Конструктивно спектрометры выполнены во взрывозащищённом корпусе, в котором размещен блок интерферометра. В дверцу корпуса может устанавливаться взрывозащищенная сенсорная панель для управления локальным ПК, также управление может осуществляться с помощью внешнего ПК.
Спектрометры модификации СПЕКТР-О-СТ-1 оснащаются оптоволоконными измерительными зондами (до 6 шт.). Спектрометры модификации СПЕКТР-О-СТ-2 оснащаются внешними проточными измерительными ячейками (до 6 шт.) или оптоволоконными зондами (до 12 шт., только с блоком интерферометра ФСМ 2211).
Пломбирование спектрометров не предусмотрено. Нанесение знака поверки не предусмотрено.
Заводской номер в виде цифрового обозначения наносится методом цифровой лазерной печати на шильдик, расположенный на правой боковой панели корпуса спектрометров.
Общий вид спектрометров приведен на рисунках 1, 3. Шильдики спектрометров приведены на рисунках 2, 4.
■ <
Место нанесения наименования средства измерений, изготовителя, заводского номера и знака утверждения типа средства измерений

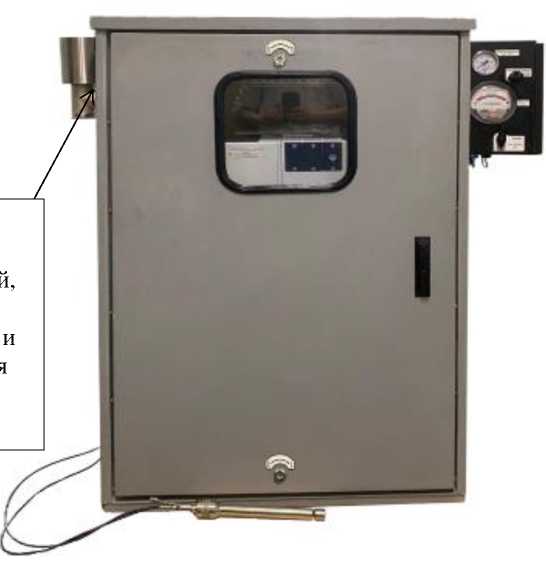

Рисунок 1 - Общий вид спектрометра СПЕКТР-О-СТ-1 (с оптоволоконным зондом)
СокТрейд
Инженерные Системы
ЕП[
ООО «СОКТРЕЙД» 196624, РФ г. Санкт-Петербург, п. Шушары, 2-й Бадаевский проезд, д. 5, корп.1, стр. 1
Фурье-спектрометр инфракрасный СПЕКТР-О Модификация СПЕКТР-О-СТ-1 Сертификат № ЕАЭС RU С-Ки.АЖ58.В06400/24 2Ех pz ib [op is Ga| ПС' T4 Gc X +5< Ta <+40°C IP 65
ал. питание ~ 230B/50 Гц, 500 Вт дата изготовления Зав, № ХХХХХХХХХ диапазон показаний волновых чисел от 11500 до 4000 см*1
Рисунок 2 - Шильдик спектрометра СПЕКТР-О-СТ-1 с блоком интерферометра MATRIX-F II
Место нанесения наименования средства измерений, изготовителя, заводского номера и знака утверждения типа

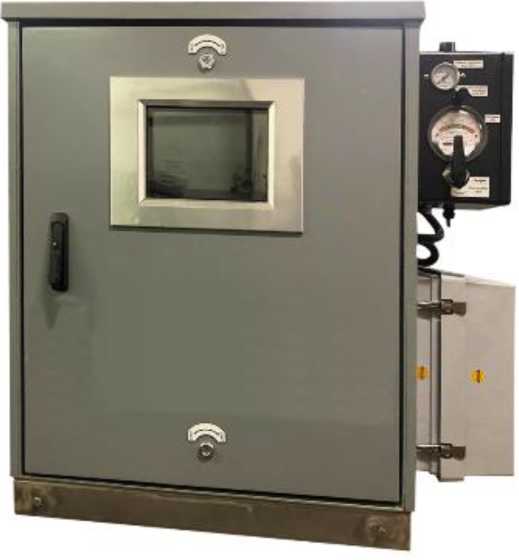

Рисунок 3 - Общий вид спектрометра СПЕКТР-О-СТ-2
СокТрейд
Инженерные Системы
ЕН[
ООО «СОКТРЕЙД» 196624. РФ (. Санкт-Петербург, и. Illy шары, 2-й Бадаевский проезд, д. 5, кори.I, стр. I
Фурье-спектрометр инфракрасный СПЕКТР-О Модификация СПЕКТР-О-С’Т-2
©у Сертификат
—' № EA')<’RlK-Rll.AA'5X.B064(MI.24
2Ех pz ib |op is Ga| НС T4 Gc X +5STa<+40°C IP 65 эд. питание - 230B/50 Гu, 500 Вт
дата изготовления Зав. № ХХХХХХХХХ диапазон показаний волновых чисел от 12500 до 3700 см"1
ФС.М2211
Рисунок 4 - Шильдик спектрометра СПЕКТР-О-СТ-2 с блоком интерферометра ФСМ 2211
Таблица 5 - (для модификации СПЕКТР-О-СТ-1)
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Фурье-спектрометр инфракрасный |
модификация СПЕКТР-О-СТ-1 |
1 |
|
Оптоволоконный зонд |
ВО-Х1} |
от 1 до 6 |
|
Паспорт |
- |
1 |
|
Руководство по эксплуатации |
СПЕКТР.001.СТ.000.01 РЭ |
1 |
|
1) Х - количество оптоволоконных зондов или проточных ячеек | ||
Таблица 6 - (для модификации СПЕКТР-О-СТ-2)
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Фурье-спектрометр инфракрасный |
модификация СПЕКТР-О-СТ-2 |
1 |
|
Оптоволоконный зонд (только для блока ФСМ2211) |
ВО-Х1} |
от 1 до 12 |
|
Проточная ячейка |
П-Х1} |
от 1 до 6 |
|
Паспорт |
- |
1 |
|
Руководство по эксплуатации |
СПЕКТР.002.СТ.000.02 РЭ |
1 |
|
1) Х - количество оптоволоконных зондов или проточных ячеек | ||
Таблица 3 - Метрологические характеристики спектрометров
|
Наименование характеристики |
Значение |
|
Спектральный диапазон измерений волновых чисел, см-1 модификация СПЕКТР-О-СТ-1 |
от 10250 до 5130 |
|
модификация СПЕКТР-О-СТ-2 с блоком интерферометра: - ФСМ 2201 |
от 7310 до 537 |
|
- ФСМ 2202 |
от 7310 до 537 |
|
- ФСМ 2211 |
от 10250 до 5130 |
|
Пределы допускаемой абсолютной погрешности измерений по шкале волновых чисел, см-1 - в диапазоне волновых чисел св. 5130 до 537 см-1 |
±1,0 |
|
- в диапазоне волновых чисел от 10250 до 5130 см-1 включ. |
±3,5 |
|
Таблица 4 - Основные технические характеристики спектромет |
ров |
|
Наименование характеристики |
Значение |
|
Спектральный диапазон показаний волновых чисел, см-1 модификация СПЕКТР-О-СТ-1 |
от 11500 до 4000 |
|
модификация СПЕКТР-О-СТ-2 с блоком интерферометра: - ФСМ 2201 |
от 7800 до 370 |
|
- ФСМ 2202 |
от 7800 до 370 |
|
- ФСМ 2211 |
от 12500 до 3700 |
|
Спектральное разрешение, см-1 модификация СПЕКТР-О-СТ-1 |
±2,0 |
|
модификация СПЕКТР-О-СТ-2 с блоком интерферометра: - ФСМ 2201 |
±1,0 |
|
- ФСМ 2202 |
±0,5 |
|
- ФСМ 2211 |
±2,0 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Допускаемое отклонение сигнала 100 % пропускания, % модификация СПЕКТР-О-СТ-1 |
±0,1 |
|
модификация СПЕКТР-О-СТ-2 с блоком интерферометра: - ФСМ 2201 |
±0,5 |
|
- ФСМ 2202 |
±0,5 |
|
- ФСМ 2211 |
±0,5 |
|
Габаритные размеры блоков интерферометра, мм, не более: модификация СПЕКТР-О-СТ-1 - ширина |
310 |
|
- глубина |
420 |
|
- высота |
240 |
|
модификация СПЕКТР-О-СТ-2 - ширина |
400 |
|
- глубина |
550 |
|
- высота |
250 |
|
Габаритные размеры во взрывозащищённом корпусе, мм, не более - ширина |
1000 |
|
- глубина |
800 |
|
- высота |
1200 |
|
Масса блоков интерферометра, кг, не более |
30 |
|
Масса взрывозащищённого корпуса, кг, не более |
120 |
|
Параметры электрического питания: - напряжение переменного тока, В |
230±23 |
|
- частота переменного тока, Гц |
50/60 |
|
Потребляемая мощность, Вт, не более |
500 |
|
Условия эксплуатации: - температура окружающей среды, °С: модификация СПЕКТР-О-СТ-1 |
от +15 до +25 |
|
модификация СПЕКТР-О-СТ-2 |
от +10 до +35 |
|
- относительная влажность воздуха, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Маркировка взрывозащиты модификация СПЕКТР-О-СТ-1 - с оболочкой вида «d» |
1Ex db ib [op is Ga] IIC T4 Gb X |
|
- с оболочкой вида «p» |
2Ex pz ib [op is Ga] IIC T4 Gc X |
|
модификация СПЕКТР-О-СТ-2 (с оболочкой вида «р») |
2Ex pz ib [op is Ga] IIC T4 Gc X |
