Номер по Госреестру СИ: 96988-25
96988-25 Система измерений массы нефти по резервной схеме учета ПСП «Нижнекамский НПЗ»
()
Назначение средства измерений:
Система измерений массы нефти по резервной схеме учета ПСП «Нижнекамский НПЗ» (далее по тексту - СИКН РСУ) предназначена для автоматизированных измерений массы и показателей качества нефти.
Внешний вид.
Система измерений массы нефти по резервной схеме учета ПСП «Нижнекамский НПЗ»
Рисунок № 1
Общие сведения
Дата публикации - 01.12.2025
Срок свидетельства -
Номер записи - 0b53337a-0b0d-a8fa-f3dd-efa90e2f2398
ID в реестре СИ - 1427357
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество «Транснефть – Прикамье»
Страна - РОССИЯ
Населенный пункт - 420081, Республика Татарстан, г. Казань, ул. Патриса Лумумбы, д. 20, корпус 1
Уведомление о начале осуществления предпринимательской деятельности -
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2591 от 2025.11.28 ПРИКАЗ_Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Система измерений массы нефти по резервной схеме учета ПСП «Нижнекамский НПЗ» ()
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество «Транснефть – Прикамье»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96988-25 |
Система измерений массы нефти по резервной схеме учета ПСП «Нижнекамский НПЗ», Акционерное общество «Транснефть – Прикамье» (РОССИЯ 420081, Республика Татарстан, г. Казань, ул. Патриса Лумумбы, д. 20, корпус 1) |
ОТ МП |
1 год |
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Пояснения
Поверок - всего поверок за выбранный период
Первичных поверок - в качестве маркера первичной поверки берется статус, передаваемый из АРШИН (это не аналитика, а статус из АРШИНа)
Периодических поверок - в качестве маркера периодической поверки берется статус, передаваемый из АРШИН
Без статуса - вычисляется по формуле: Поверок-(Первичных поверок+Периодических поверок)
Кол-во извещений - в качестве маркера извещения поверки берется статус, передаваемый из АРШИН
Кол-во СИ - количество уникальных СИ (год + заводской номер + СИ), поверенных за выбранный период
Кол-во действующих СИ - количество уникальных СИ (год + заводской номер + СИ), действующими на сегодняшнюю дату поверками. Сюда попадают СИ, где поле с датой окончания поверки пустое (т.е. для СИ есть только первичная поверка при выпуске с производства и это не извещение о непригодности) или дата окончания поверки еще не истекла.
Кто поверяет Система измерений массы нефти по резервной схеме учета ПСП «Нижнекамский НПЗ» ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Система измерений массы нефти по резервной схеме учета ПСП «Нижнекамский НПЗ» ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
СИКН РСУ имеет программное обеспечение (далее - ПО), реализованное в ИВК и автоматизированном месте оператора (далее - АРМ) оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО РСУ
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AnalogConverter. app |
|
Номер версии (идентификационный номер) ПО |
1.2.14.1 |
|
Цифровой идентификатор ПО |
9319307D |
|
Идентификационное наименование ПО |
SIKNCalc.app |
|
Номер версии (идентификационный номер) ПО |
1.7.14.3 |
|
Цифровой идентификатор ПО |
17D43552 |
|
Идентификационное наименование ПО |
Sarasota.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.18 |
|
Цифровой идентификатор ПО |
5FD2677A |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PP 78xx.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.20 |
|
Цифровой идентификатор ПО |
CB6B884C |
|
Идентификационное наименование ПО |
MI1974.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.11 |
|
Цифровой идентификатор ПО |
116E8FC5 |
|
Идентификационное наименование ПО |
MI3233.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.28 |
|
Цифровой идентификатор ПО |
3836BADF |
|
Идентификационное наименование ПО |
MI3265.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.3 |
|
Цифровой идентификатор ПО |
4EF156E4 |
|
Идентификационное наименование ПО |
MI3266.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.6 |
|
Цифровой идентификатор ПО |
4D07BD66 |
|
Идентификационное наименование ПО |
MI3267.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.5 |
|
Цифровой идентификатор ПО |
D19D9225 |
|
Идентификационное наименование ПО |
MI3287.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.4 |
|
Цифровой идентификатор ПО |
3A4CE55B |
|
Идентификационное наименование ПО |
MI3312.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
|
Цифровой идентификатор ПО |
E56EAB1E |
|
Идентификационное наименование ПО |
MI3380.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.12 |
|
Цифровой идентификатор ПО |
23F21EA1 |
|
Идентификационное наименование ПО |
KMH PP.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.17 |
|
Цифровой идентификатор ПО |
71C65879 |
|
Идентификационное наименование ПО |
KMH PP AREOM.app |
|
Номер версии (идентификационный номер) ПО |
1.3.14.1 |
|
Цифровой идентификатор ПО |
62C75A03 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MI2816.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.5 |
|
Цифровой идентификатор ПО |
B8DF3368 |
|
Идентификационное наименование ПО |
MI3151.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
F3B1C494 |
|
Идентификационное наименование ПО |
MI3272.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.50 |
|
Цифровой идентификатор ПО |
232DDC3F |
|
Идентификационное наименование ПО |
KMH MPR MPR.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.4 |
|
Цифровой идентификатор ПО |
6A8CF172 |
|
Идентификационное наименование ПО |
MI3288.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.14 |
|
Цифровой идентификатор ПО |
32D8262B |
|
Идентификационное наименование ПО |
MI3155.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
|
Цифровой идентификатор ПО |
F70067AC |
|
Идентификационное наименование ПО |
MI3189.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
35DD379D |
|
Идентификационное наименование ПО |
KMH PV.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.1 |
|
Цифровой идентификатор ПО |
9F5CD8E8 |
|
Идентификационное наименование ПО |
KMH PW.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.2 |
|
Цифровой идентификатор ПО |
5C9E0FFE |
|
Идентификационное наименование ПО |
MI2974.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
AB567359 |
|
Идентификационное наименование ПО |
MI3234.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.34 |
|
Цифровой идентификатор ПО |
ED6637F5 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GOSTR8908.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.33 |
|
Цифровой идентификатор ПО |
8D37552D |
|
Примечания:
| |
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации СИКН РСУ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Инструкция. Масса нефти. Методика измерений резервной схемой учета ПСП «Нижнекамский НПЗ» Альметьевского РНУ АО «Транснефть - Прикамье», свидетельство об аттестации методики измерений № 531-RA.RU.312546-2025.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» пункт 6.1.1;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Акционерное общество «Транснефть - Прикамье»
(АО «Транснефть - Прикамье»)
ИНН 1645000340
Юридический адрес: 420081, Республика Татарстан, г. Казань, ул. Патриса Лумумбы, д. 20, корпус 1
Испытательный центр
Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)Адрес: 123112, г. Москва, Пресненская набережная, д. 4, стр. 2
Телефон (факс): (495) 950-87-00, (495) 950-85-97
Правообладатель
Акционерное общество «Транснефть - Прикамье»
(АО «Транснефть - Прикамье»)
ИНН 1645000340
Юридический адрес: 420081, Республика Татарстан, г. Казань, ул. Патриса Лумумбы, д. 20, корпус 1
Принцип действия СИКН РСУ основан на использовании косвенного метода динамических измерений массы нефти.
СИКН РСУ, заводской № 54/24, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из узла резервной схемы учета, включающий в себя две измерительные линии, блока измерений показателей качества нефти (далее по тексту - БИК основной схемы учета), системы сбора и обработки информации (далее по тексту - СОИ), стационарной трубопоршневой поверочной установки (далее по тексту - ТПУ из состава основной схемы учета), узла подключения поверочной установки (далее по тексту - УП ППУ из состава основной схемы учета).
В состав СИКН РСУ входят средства измерений, приведенные в таблице 1.
Таблица 1 - Перечень средств измерений
|
Наименование средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Преобразователи расхода жидкости ультразвуковые DFX-ММ, DFX-LV, модификации DFX-ММ типоразмера 08 (далее - УПР) |
79419-20 |
|
Датчики температуры 644, 3144Р |
39539-08 |
|
Термопреобразователи прецизионные ПТ 0304-ВТ |
77963-20 |
|
Преобразователи давления измерительные 3051 |
14061-04 14061-10 14061-15 |
|
Преобразователи давления измерительные АИР-20/М2 |
63044-16 |
|
Датчики давления Агат-100МТ |
74779-19 |
|
Наименование средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Преобразователи плотности жидкости измерительные |
15644-06 |
|
модели 7835 |
52638-13 |
|
Преобразователи плотности и вязкости жидкости измерительные модели 7829 |
15642-06 |
|
Преобразователи плотности и вязкости поточные ППВ-6,3.У1-Вн |
75029-19 |
|
Преобразователи плотности жидкости «ТН-Плотномер-25-6,3»* |
77871-20 |
|
Влагомеры нефти микроволновые МВН-1 |
63973-16 |
|
Влагомеры нефти поточные УДВН-1пм, модификации |
14557-10 |
|
УДВН-1пм* |
14557-15 |
|
Трубопоршневая поверочная установка ТПУ |
76730-19 |
|
Комплексы измерительно-вычислительные ТН-01 (далее - ИВК) |
67527-17 |
|
'Применяется при температуре нефти от +5 °С до +37 °С. | |
В состав СИКН РСУ входят показывающие средства измерений давления и температуры нефти утвержденных типов. В БИК основной схемы учета установлен преобразователь расхода для контроля выполнения условий изокинетичности пробоотбора.
СИКН РСУ обеспечивает выполнение следующих функций:
-
- автоматическое измерение массы брутто нефти косвенным методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности, вязкости нефти;
-
- автоматическое вычисление массы нетто нефти как разность массы брутто нефти и массы балласта, используя результаты измерений массовой доли механических примесей и массовой концентрации хлористых солей в испытательной лаборатории, массовой доли воды, определенной в испытательной лаборатории;
-
- автоматическое измерение объемной и массовой доли воды в нефти в линии измерения показателей качества нефти БИК основной схемы учета;
-
- измерение давления и температуры нефти автоматическое и с помощью показывающих средств измерений давления и температуры нефти соответственно;
-
- поверку УПР по ТПУ из состава основной схемы учета или по УП ППУ из состава основной схемы учета;
-
- КМХ УПР по ТПУ из состава основной схемы учета или по УП ППУ из состава основной схемы учета;
-
- защиту информации от несанкционированного доступа.
Заводской номер СИКН РСУ нанесен типографским способом на информационную табличку, представленную на рисунке 1, установленную на площадке СИКН РСУ. Формат нанесения заводского номера - цифровой.
Пломбировка СИКН РСУ не предусмотрена.
Нанесение знака поверки на СИКН РСУ не предусмотрено.

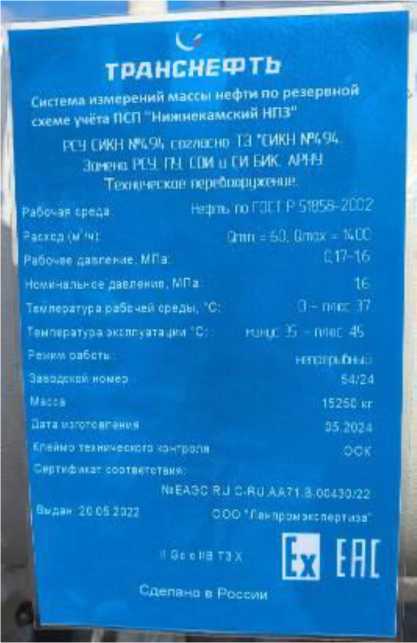

Рисунок 1 - Информационная табличка СИКН РСУ
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода нефти через СИКН РСУ*, м3/ч |
от 60 до 1400 |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
|
*Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН РСУ и не может выходить за пределы приведенного диапазона измерений. | |
Таблица 4 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон избыточного давления нефти, МПа |
от 0,17 до 1,6 |
|
Режим работы СИКН РСУ |
непрерывный |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 |
|
Физико-химические свойства измеряемой среды: - температура измеряемой среды, °С |
от 0 до +37 |
|
- плотность нефти в рабочем диапазоне температуры, кг/м3 |
от 836 до 910 |
|
- вязкость кинематическая в рабочем диапазоне температуры, мм2/с (сСт) |
от 12 до 105 |
|
- массовая доля воды, %, не более |
1,0 |
|
- массовая концентрация хлористых солей, мг/дм3, не более |
900 |
|
- массовая доля механических примесей, %, не более |
0,05 |
|
- содержание свободного газа |
не допускается |
|
Параметры электрического питания: - напряжение переменного тока, В |
380 ±38, трехфазное |
|
- частота переменного тока, Гц |
220 ±22, однофазное 50±1 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -35 до +45 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
25 |
