Сведения о средстве измерений: 96989-25 Трансформаторы тока

Номер по Госреестру СИ: 96989-25
96989-25 Трансформаторы тока
(LMK8-0.66)

Назначение средства измерений:
Трансформаторы тока LMK8-0.66 (далее - трансформаторы) предназначены для преобразования переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 01.12.2025
Срок свидетельства - 28.11.2030
Номер записи - d870648f-1b15-94a7-9dba-08644bf4e414
ID в реестре СИ - 1427356
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

мод. LMK8—0. 66,

Производитель

Изготовитель - Shanghai Yihu Electrical Appliance Co. Ltd
Страна - КИТАЙ
Населенный пункт - 95 Bao'an Road, Baoshan District, Shanghai
Уведомление о начале осуществления предпринимательской деятельности -

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 159
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 155
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№2591 от 2025.11.28 ПРИКАЗ_Об утверждении типов средств измерений (21)

Наличие аналогов СИ: Трансформаторы тока (LMK8-0.66)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Shanghai Yihu Electrical Appliance Co. Ltd

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96989-25
28.11.2030
Трансформаторы тока, LMK8-0.66
Shanghai Yihu Electrical Appliance Co. Ltd (КИТАЙ 95 Bao'an Road, Baoshan District, Shanghai)
ОТ
МП
4 года

Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.

Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.

Бесплатный

Кто поверяет Трансформаторы тока (LMK8-0.66)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "НМОП"
(RA.RU.311359)
  • мод. LMK8—0. 66
  • 159 159 159 0 0 159 159 0

    Стоимость поверки Трансформаторы тока (LMK8-0.66)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 1 документа «Трансформатор тока LMK8-0.66, модификация LMK8-0.66/30I. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

    «Трансформаторы тока LMK8-0.66. Стандарт предприятия».

    Правообладатель

    Фирма «Shanghai Yihu Electrical Appliance Co. Ltd», Китай

    Адрес: 95 Bao'an Road, Baoshan District, Shanghai

    Изготовитель

    Фирма «Shanghai Yihu Electrical Appliance Co. Ltd», Китай
    Адрес: 95 Bao'an Road, Baoshan District, Shanghai

    Испытательный центр

    Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
    (ФБУ «НИЦ ПМ - Ростест»)
    ИНН 7727061249
    Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
    Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 544-00-00
    Web-сайт: www.rostest.ru
    E-mail: info@rostest.ru

    Правообладатель

    Фирма «Shanghai Yihu Electrical Appliance Co. Ltd», Китай
    Адрес: 95 Bao'an Road, Baoshan District, Shanghai

    Принцип действия трансформаторов основан на явлении электромагнитной индукции. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки электродвижущую силу (далее по тексту - ЭДС). Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.

    Конструкция трансформаторов представляет собой прямоугольный магнитопровод с вторичной обмоткой, заключенный в изолирующий корпус. Корпус трансформатора изготовлен из поликарбоната, стальной сердечник изготовлен из кремниевой стали или некристаллического материала. В качестве первичной обмотки в трансформаторах используют шину или кабель, устанавливаемые в окне магнитопровода трансформатора.

    Описание типа распространяется на модификацию LMK8-0.66/30I.

    Заводские номера в виде цифро-буквенного обозначения, идентифицирующие каждый экземпляр средства измерений, нанесены арабскими цифрами и латинскими буквами на корпуса трансформаторов методом наклеивания.

    Нанесение знака поверки на трансформаторы не предусмотрено.

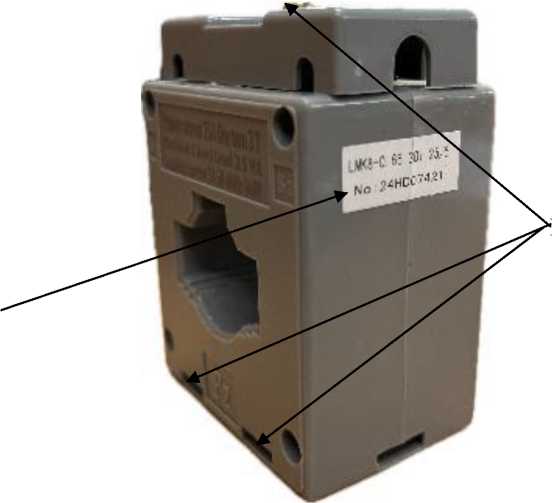

    Общий вид трансформаторов с указанием места пломбирования и нанесения заводского номера приведены на рисунке 1.

    Место нанесения заводского номера

    Внешний вид. Трансформаторы тока (LMK8-0.66), http://oei-analitika.ru

    Место пломбирования

    Рисунок 1 - Общий вид трансформаторов с указанием места нанесения заводского номера и места пломбирования



    Основные метрологические и технические характеристики трансформаторов приведены в таблицах 1 и 2.

    Таблица 1- Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальное напряжение, кВ

    0,66

    Наибольшее рабочее напряжение, кВ

    0,72

    Номинальный первичный ток 11ном, А

    25, 40, 75, 100

    Номинальный вторичный ток Ъном, А

    5

    Класс точности трансформатора по ГОСТ Р МЭК 61869-2-2015

    1,0

    Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, В^А

    2,5п

    Номинальная частота, Гц

    50

    Примечание:

    |(     Нижний предел вторичной нагрузки S2ном 1,25 В^А с индуктивно-активным

    коэффициентом мощности cosф2=0,8

    Таблица 2 - Технические характеристики

    Наименование характеристики

    Значение

    Масса, кг, не более

    0,3

    Габаритные размеры (длинахширинахвысота), мм, не более

    60х42х80

    Условия эксплуатации:

    - температура окружающей среды, оС

    от -40 до +120

    Средняя наработка до отказа, ч, не менее

    86400

    Средний срок службы, лет, не менее

    10
