Номер по Госреестру СИ: 97002-25
97002-25 Кронциркули измерительные
()
Назначение средства измерений:
Кронциркули измерительные (далее по тексту - кронциркули) предназначены для измерений наружных и внутренних размеров до 100 мм.
Внешний вид.
Кронциркули измерительные
Рисунок № 1

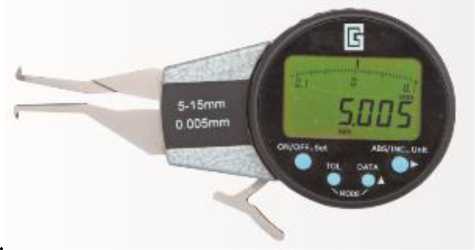

Внешний вид.
Кронциркули измерительные
Рисунок № 2
Внешний вид.
Кронциркули измерительные
Рисунок № 3
Внешний вид.
Кронциркули измерительные
Рисунок № 4

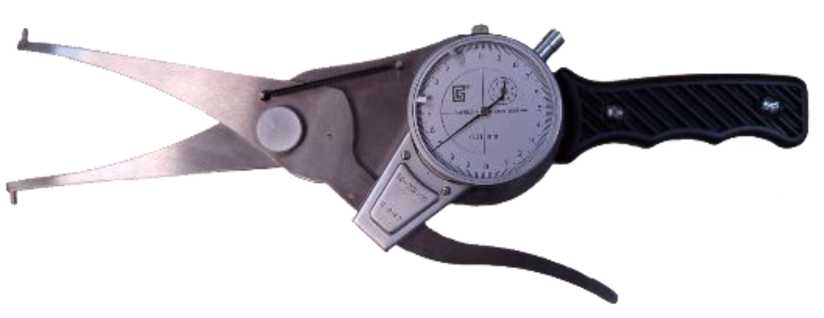

Внешний вид.
Кронциркули измерительные
Рисунок № 5

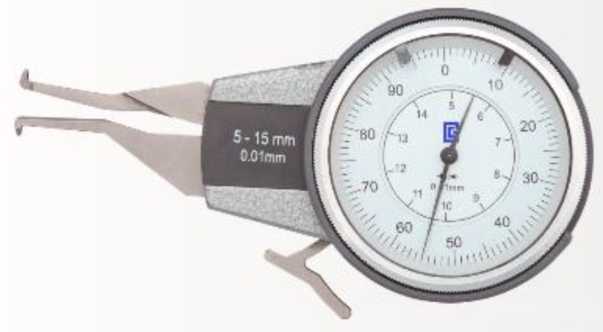

Внешний вид.
Кронциркули измерительные
Рисунок № 6

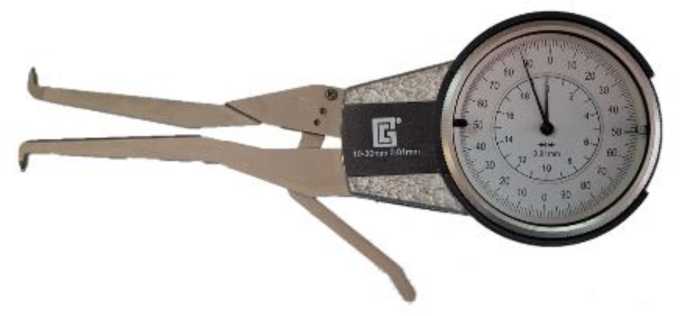

Внешний вид.
Кронциркули измерительные
Рисунок № 7
Внешний вид.
Кронциркули измерительные
Рисунок № 8
Внешний вид.
Кронциркули измерительные
Рисунок № 9
Внешний вид.
Кронциркули измерительные
Рисунок № 10
Общие сведения
Дата публикации - 03.12.2025
Срок свидетельства - 01.12.2030
Номер записи - 530d9f34-5be4-4a0d-acd3-6b04b79c3925
ID в реестре СИ - 1427343
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «Измерительный инструмент»
Страна - РОССИЯ
Населенный пункт - 443081, Самарская область, г. Самара, ул. Стара Загора, д. 29А.
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2617 от 2025.12.01 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Кронциркули измерительные ()
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Измерительный инструмент»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
97002-25 01.12.2030 |
Кронциркули измерительные, Общество с ограниченной ответственностью «Измерительный инструмент» (РОССИЯ 443081, Самарская область, г. Самара, ул. Стара Загора, д. 29А.) |
ОТ МП |
1 год |
Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.
Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.
Площадь столицы составляет 1081 кв. км.
Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).
Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.
Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).
Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Кронциркули измерительные ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Кронциркули измерительные ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер электронного цифрового отсчетного устройства кронциркулей на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция кронциркулей с отсчетом показаний по электронному цифровому отсчетному устройству исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Заметки по эксплуатации и хранению» паспорта кронциркулей.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г.;
ТУ 3933-007-26749600-2025 «Кронциркули измерительные. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Измерительный инструмент»
(ООО «Измерительный инструмент»)
ИНН 6313554537
Адрес юридического лица: 443081, Самарская область, г.о. Самара, вн. р-н Советский, г. Самара, ул. Советской армии, д.185, офис 16
Тел: +7 (905) 035-65-75
E-mail: sales@gctools.ru
Изготовитель
Общество с ограниченной ответственностью «Измерительный инструмент» (ООО «Измерительный инструмент»)ИНН 6313554537
Адрес юридического лица: 443081, Самарская область, г.о. Самара, вн. р-н Советский, г. Самара, ул. Советской армии, д.185, офис 16
Почтовый адрес: 443081, Самарская область, г. Самара, ул. Советской армии, д.185А, кв. 308.
Адрес места осуществления деятельности: 443081, Самарская область, г. Самара, ул. Стара Загора, д. 29А.
Тел: +7 (905) 035-65-75
E-mail: sales@gctools.ru
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)
Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская,
д. 20А, этаж/помещ./ком. мансарда/ХША/ЗЗБ
Тел.: +7 (495) 822-18-08
Web-сайт: www.mcsevr.ru, E-mail: info@mcsevr.ru
Правообладатель
Общество с ограниченной ответственностью «Измерительный инструмент»
(ООО «Измерительный инструмент»)
ИНН 6313554537
Адрес юридического лица: 443081, Самарская область, г.о. Самара, вн. р-н Советский, г. Самара, ул. Советской армии, д.185, офис 16
Тел: +7 (905) 035-65-75
E-mail: sales@gctools.ru
Принцип действия кронциркулей заключается в преобразовании перемещения подвижной штанги относительно неподвижной в угловое перемещение стрелки относительно шкалы или в изменение показаний электронного цифрового отсчетного устройства.
Кронциркули изготавливаются для внутренних и наружных измерений, с отсчетом показаний по круговой шкале и электронному цифровому отсчетному устройству.
Кронциркули с отсчетом показаний по круговой шкале состоят из корпуса, арретира, измерительных штанг с наконечниками, круговой шкалы.
Кронциркули с отсчетом показаний по электронному цифровому отсчетному устройству состоят из корпуса, арретира, измерительных штанг с наконечниками, электронного цифрового отсчетного устройства.
Кронциркули изготавливаются следующих моделей:
-
- 586 - для внутренних измерений;
-
- 587 - для наружных измерений.
Кронциркули модели 586 изготавливаются следующих модификаций:
-
- 586-011, 586-012, 586-013, 586-014, 586-015, 586-022, 586-023, 586-024, 586-025, 586-026 - для внутренних измерений, со сферическими измерительными наконечниками, с отсчетом показаний по электронному цифровому отсчетному устройству. Модификации отличаются между собой метрологическими и техническими характеристиками;
-
- 586-112, 586-113, 586-114, 586-115, 586-123, 586-124, 586-125, 586-126 - для внутренних измерений, с шаровыми измерительными наконечниками, с отсчетом показаний по электронному цифровому отсчетному устройству. Модификации отличаются между собой метрологическими и техническими характеристиками;
-
- 586-201, 586-202, 586-203, 586-204 - для внутренних измерений, со сферическими измерительными наконечниками, с отсчетом показаний по круговой шкале. Модификации отличаются между собой метрологическими и техническими характеристиками;
-
- 586-301, 586-302, 586-303, 586-304, 586-305, 586-306, 586-307, 586-308, 586-309, 586310, 586-311, 586-312 - для внутренних измерений, со сферическими измерительными наконечниками, с отсчетом показаний по круговой шкале. Модификации отличаются между собой метрологическими и техническими характеристиками;
-
- 586-411, 586-412, 586-413, 586-414, 586-415, 586-422, 586-423, 586-424, 586-425, 586-426 - для внутренних измерений, со сферическими измерительными наконечниками, с отсчетом показаний по круговой шкале. Модификации отличаются между собой метрологическими и техническими характеристиками;
- 586-512, 586-513, 586-514, 586-515, 586-523, 586-524, 586-525, 586-526 - для внутренних измерений, с шаровыми измерительными наконечниками, с отсчетом показаний по круговой шкале. Модификации отличаются между собой метрологическими и техническими характеристиками.
Кронциркули модели 587 изготавливаются следующих модификаций:
-
- 587-011, 587-012, 587-013, 587-014, 587-015, 587-022, 587-023, 587-024, 587-025, 587-026 - для наружных измерений, с цилиндрическими измерительными наконечниками, с отсчетом показаний по электронному цифровому отсчетному устройству. Модификации отличаются между собой метрологическими и техническими характеристиками;
-
- 587-111, 587-112, 587-113, 587-114, 587-115, 587-122, 587-123, 587-124, 587-125, 587-126 - для наружных измерений, с шаровыми измерительными наконечниками, с отсчетом показаний по электронному цифровому отсчетному устройству. Модификации отличаются между собой метрологическими и техническими характеристиками;
-
- 587-201 - для наружных измерений, со сферическими измерительными
наконечниками, с отсчетом показаний по круговой шкале;
-
- 587-301, 587-302, 587-303, 587-304, 587-305 - для наружных измерений, со сферическими измерительными наконечниками, с отсчетом показаний по круговой шкале. Модификации отличаются между собой метрологическими и техническими характеристиками;
-
- 587-411, 587-412, 587-413, 587-414, 587-415, 587-422, 587-423, 587-424, 587-425, 587-426 - для наружных измерений, с цилиндрическими измерительными наконечниками, с отсчетом показаний по круговой шкале. Модификации отличаются между собой метрологическими и техническими характеристиками;
-
- 587-511, 587-512, 587-513, 587-514, 587-515, 587-522, 587-523, 587-524, 587-525, 587526 - для наружных измерений, с шаровыми измерительными наконечниками, с отсчетом показаний по круговой шкале. Модификации отличаются между собой метрологическими и техническими характеристиками.
Кронциркули изготавливаются в исполнении 1 и исполнении 2, отличающиеся между собой пределами допускаемой абсолютной погрешности.
Кронциркули с отсчетом показаний по круговой шкале оснащены передвижными указателями пределов поля допуска.
Модель указана на футляре, в обозначении модификации значимыми считать первые три цифры до знака «дефис», которые указывают на модель кронциркуля.
Товарный знак
наносится на паспорт кронциркулей типографским методом, на циферблат или на лицевую поверхность цифрового отсчетного устройства краской, лазерной маркировкой или с помощью наклейки.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится краской или лазерной маркировкой в местах, указанных на рисунке 13.
Цвета корпуса и циферблата отсчетного устройства не влияют на метрологические характеристики кронциркулей и могут быть изменены изготовителем.
Нанесение знака поверки на средство измерений не предусмотрено. Общий вид кронциркулей указан на рисунках 1 - 12. Пломбирование кронциркулей от несанкционированного доступа не предусмотрено.
Рисунок 1 - Общий вид кронциркулей модели 586 модификаций 586-011, 586-012, 586-013, 586-014, 586-015, 586-022, 586-023, 586-024, 586-025, 586-026
Рисунок 2 - Общий вид кронциркулей модели 586 модификаций 586-112, 586-113, 586-114, 586-115, 586-123, 586-124, 586-125, 586-126

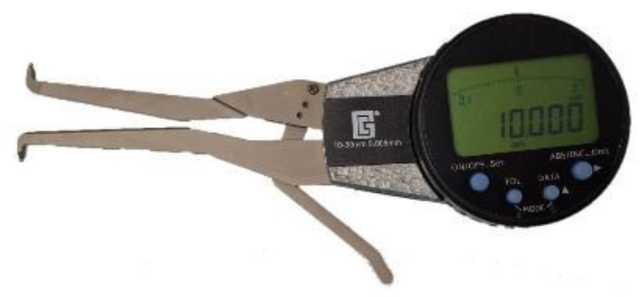

Рисунок 3 - Общий вид кронциркулей модели 586 модификаций 586-201, 586-202, 586-203, 586-204

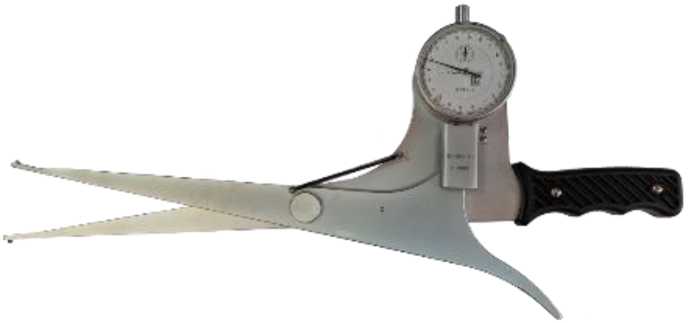

Рисунок 4 - Общий вид кронциркулей модели 586 модификаций 586-301, 586-302, 586-303, 586-304, 586-305, 586-306, 586-307, 586-308, 586-309, 586-310, 586-311, 586-312
Рисунок 5 - Общий вид кронциркулей модели 586 модификаций 586-411, 586-412, 586-413,
586-414, 586-415, 586-422, 586-423, 586-424, 586-425, 586-426
Рисунок 6 - Общий вид кронциркулей модели 586 модификаций 586-512, 586-513, 586-514, 586-515, 586-523, 586-524, 586-525, 586-526
ON/orr...s«t
*BS/lNC...Unlt
0*1* • ►
.A
TOl
♦
0-10mm
0.005mm

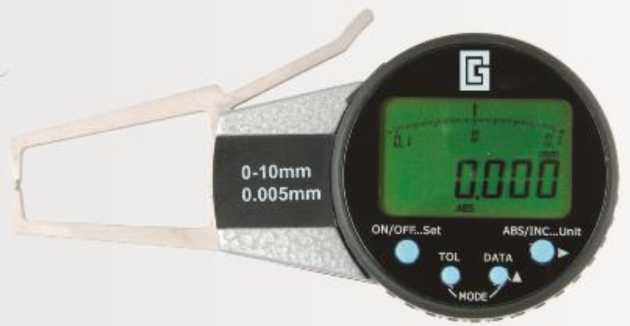

Рисунок 7 - Общий вид кронциркулей модели 587 модификаций 587-011, 587-012, 587-013, 587-014, 587-015, 587-022, 587-023, 587-024, 587-025, 587-026

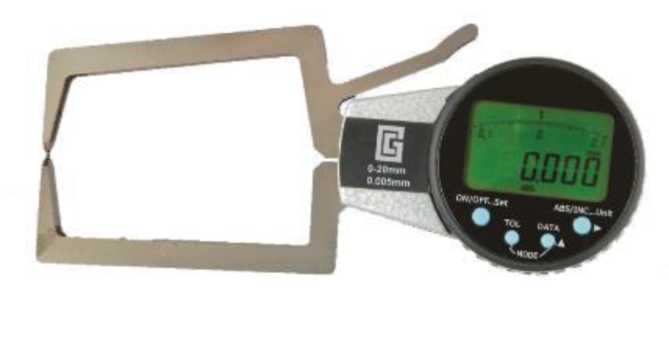

Рисунок 8 - Общий вид кронциркулей модели 587 модификаций 587-111, 587-112, 587-113,
587-114, 587-115, 587-122, 587-123, 587-124, 587-125, 587-126
Рисунок 9 - Общий вид кронциркулей модели 587 модификации 587-201

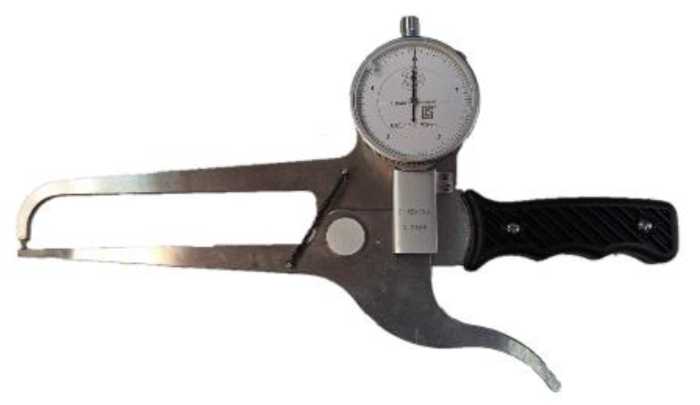

Рисунок 10 -
Общий вид кронциркулей модели 587 модификаций 587-301, 587-302, 587-303, 587-304, 587-305
O-ICm” u O'
Общий вид кронциркулей модели 587 модификаций 587-411, 587-412, 587-413, 587-414, 587-415, 587-422, 587-423, 587-424, 587-425, 587-426
Рисунок 11 -
Рисунок 12 - Общий вид кронциркулей модели 587 модификаций 587-511, 587-512, 587-513, 587-514, 587-515, 587-522, 587-523, 587-524, 587-525, 587-526
Место нанесения заводского номера
Рисунок 13 - Места нанесения заводского номера
Таблица 1 - Метрологические характеристики кронциркулей для внутренних измерений с отсчетом показаний по электронному цифровому отсчетному устройству
|
Модель |
Модификация |
Диапазон измерений, мм |
Шаг дискретности , мм |
Длина измерительных штанг, мм |
Пределы допускаемой абсолютной погрешности, мм | |
|
Исп. 1 |
Исп. 2 | |||||
|
586 |
586-011 |
От 5 до 15 |
0,005 |
20 |
±0,02 |
±0,03 |
|
586-012 |
От 10 до 20 |
0,005 |
25 |
±0,02 |
±0,03 | |
|
586-013 |
От 20 до 30 |
0,005 |
30 |
±0,02 |
±0,03 | |
|
586-014 |
От 30 до 40 |
0,005 |
30 |
±0,02 |
±0,03 | |
|
586-015 |
От 40 до 50 |
0,005 |
30 |
±0,02 |
±0,03 | |
|
586-022 |
От 5 до 25 |
0,005 |
35 |
±0,03 |
±0,04 | |
|
586-023 |
От 10 до 30 |
0,005 |
55 |
±0,03 |
±0,04 | |
|
586-024 |
От 20 до 40 |
0,005 |
80 |
±0,03 |
±0,04 | |
|
586-025 |
От 30 до 50 |
0,005 |
80 |
±0,03 |
±0,04 | |
|
586-026 |
От 40 до 60 |
0,005 |
80 |
±0,03 |
±0,04 | |
|
Модель |
Модификация |
Диапазон измерений, мм |
Шаг дискретности , мм |
Длина измерительных штанг, мм |
Пределы допускаемой абсолютной погрешности, мм | |
|
Исп. 1 |
Исп. 2 | |||||
|
586 |
586-112 |
От 10 до 20 |
0,005 |
25 |
±0,02 |
±0,03 |
|
586-113 |
От 20 до 30 |
0,005 |
30 |
±0,02 |
±0,03 | |
|
586-114 |
От 30 до 40 |
0,005 |
30 |
±0,02 |
±0,03 | |
|
586-115 |
От 40 до 50 |
0,005 |
30 |
±0,02 |
±0,03 | |
|
586-123 |
От 10 до 30 |
0,005 |
55 |
±0,03 |
±0,04 | |
|
586-124 |
От 20 до 40 |
0,005 |
80 |
±0,03 |
±0,04 | |
|
586-125 |
От 30 до 50 |
0,005 |
80 |
±0,03 |
±0,04 | |
|
586-126 |
От 40 до 60 |
0,005 |
80 |
±0,03 |
±0,04 | |
Таблица 2 - Метрологические характеристики кронциркулей для внутренних измерений с отсчетом показаний по круговой шкале
|
Модель |
Модификация |
Диапазон измерений, мм |
Цена деления, мм |
Длина измерительных штанг, мм |
Пределы допускаемой абсолютной погрешности, мм | |
|
Исп. 1 |
Исп. 2 | |||||
|
586 |
586-201 |
От 10 до 30 |
0,01 |
50 |
±0,030 |
±0,040 |
|
586-202 |
От 10 до 30 |
0,01 |
100 |
±0,030 |
±0,040 | |
|
586-203 |
От 30 до 50 |
0,01 |
80 |
±0,030 |
±0,040 | |
|
586-204 |
От 30 до 50 |
0,01 |
150 |
±0,030 |
±0,040 | |
|
586-301 |
От 10 до 30 |
0,01 |
80 |
±0,035 |
±0,050 | |
|
586-302 |
От 15 до 35 |
0,01 |
80 |
±0,035 |
±0,050 | |
|
586-303 |
От 20 до 40 |
0,01 |
80 |
±0,035 |
±0,050 | |
|
586-304 |
От 30 до 50 |
0,01 |
100 |
±0,035 |
±0,050 | |
|
586-305 |
От 35 до 55 |
0,01 |
100 |
±0,035 |
±0,050 | |
|
586-306 |
От 40 до 60 |
0,01 |
100 |
±0,035 |
±0,050 | |
|
586-307 |
От 50 до 70 |
0,01 |
100 |
±0,035 |
±0,050 | |
|
586-308 |
От 55 до 75 |
0,01 |
100 |
±0,035 |
±0,050 | |
|
586-309 |
От 60 до 80 |
0,01 |
100 |
±0,035 |
±0,050 | |
|
586-310 |
От 70 до 90 |
0,01 |
100 |
±0,035 |
±0,050 | |
|
586-311 |
От 75 до 95 |
0,01 |
100 |
±0,035 |
±0,050 | |
|
586-312 |
От 80 до 100 |
0,01 |
100 |
±0,035 |
±0,050 | |
|
586-411 |
От 5 до 15 |
0,01 |
20 |
±0,020 |
±0,030 | |
|
586-412 |
От 10 до 20 |
0,01 |
25 |
±0,020 |
±0,030 | |
|
586-413 |
От 20 до 30 |
0,01 |
30 |
±0,020 |
±0,030 | |
|
586-414 |
От 30 до 40 |
0,01 |
30 |
±0,020 |
±0,030 | |
|
586-415 |
От 40 до 50 |
0,01 |
30 |
±0,020 |
±0,030 | |
|
586-422 |
От 5 до 25 |
0,01 |
35 |
±0,030 |
±0,040 | |
|
586-423 |
От 10 до 30 |
0,01 |
55 |
±0,030 |
±0,040 | |
|
586-424 |
От 20 до 40 |
0,01 |
80 |
±0,030 |
±0,040 | |
|
586-425 |
От 30 до 50 |
0,01 |
80 |
±0,030 |
±0,040 | |
|
586-426 |
От 40 до 60 |
0,01 |
80 |
±0,030 |
±0,040 | |
|
Модель |
Модификация |
Диапазон измерений, мм |
Цена деления, мм |
Длина измерительных штанг, мм |
Пределы допускаемой абсолютной погрешности, мм | |
|
Исп. 1 |
Исп. 2 | |||||
|
586 |
586-512 |
От 10 до 20 |
0,01 |
25 |
±0,020 |
±0,030 |
|
586-513 |
От 20 до 30 |
0,01 |
30 |
±0,020 |
±0,030 | |
|
586-514 |
От 30 до 40 |
0,01 |
30 |
±0,020 |
±0,030 | |
|
586-515 |
От 40 до 50 |
0,01 |
30 |
±0,020 |
±0,030 | |
|
586-523 |
От 10 до 30 |
0,01 |
55 |
±0,030 |
±0,040 | |
|
586-524 |
От 20 до 40 |
0,01 |
80 |
±0,030 |
±0,040 | |
|
586-525 |
От 30 до 50 |
0,01 |
80 |
±0,030 |
±0,040 | |
|
586-526 |
От 40 до 60 |
0,01 |
80 |
±0,030 |
±0,040 | |
Таблица 3 - Метрологические характеристики кронциркулей для наружных измерений с отсчетом показаний по электронному цифровому отсчетному устройству
|
Модель |
Модификация |
Диапазон измерений, мм |
Шаг дискретности, мм |
Длина измерительных штанг, мм |
Пределы допускаемой абсолютной погрешности, мм | |
|
Исп. 1 |
Исп. 2 | |||||
|
587 |
587-011 |
От 0 до 10 |
0,005 |
40 |
±0,02 |
±0,03 |
|
587-012 |
От 10 до 20 |
0,005 |
40 |
±0,02 |
±0,03 | |
|
587-013 |
От 20 до 30 |
0,005 |
40 |
±0,02 |
±0,03 | |
|
587-014 |
От 30 до 40 |
0,005 |
40 |
±0,02 |
±0,03 | |
|
587-015 |
От 40 до 50 |
0,005 |
40 |
±0,02 |
±0,03 | |
|
587-022 |
От 0 до 20 |
0,005 |
80 |
±0,03 |
±0,04 | |
|
587-023 |
От 10 до 30 |
0,005 |
80 |
±0,03 |
±0,04 | |
|
587-024 |
От 20 до 40 |
0,005 |
80 |
±0,03 |
±0,04 | |
|
587-025 |
От 30 до 50 |
0,005 |
80 |
±0,03 |
±0,04 | |
|
587-026 |
От 40 до 60 |
0,005 |
80 |
±0,03 |
±0,04 | |
|
587-111 |
От 0 до 10 |
0,005 |
40 |
±0,02 |
±0,03 | |
|
587-112 |
От 10 до 20 |
0,005 |
40 |
±0,02 |
±0,03 | |
|
587-113 |
От 20 до 30 |
0,005 |
40 |
±0,02 |
±0,03 | |
|
587-114 |
От 30 до 40 |
0,005 |
40 |
±0,02 |
±0,03 | |
|
587-115 |
От 40 до 50 |
0,005 |
40 |
±0,02 |
±0,03 | |
|
587-122 |
От 0 до 20 |
0,005 |
80 |
±0,03 |
±0,04 | |
|
587-123 |
От 10 до 30 |
0,005 |
80 |
±0,03 |
±0,04 | |
|
587-124 |
От 20 до 40 |
0,005 |
80 |
±0,03 |
±0,04 | |
|
587-125 |
От 30 до 50 |
0,005 |
80 |
±0,03 |
±0,04 | |
|
587-126 |
От 40 до 60 |
0,005 |
80 |
±0,03 |
±0,04 | |
Таблица 4 - Метрологические характеристики кронциркулей для наружных измерений с отсчетом показаний по , круговой шкале
|
Модель |
Модификация |
Диапазон измерений, мм |
Цена деления, мм |
Длина измерительных штанг, мм |
Пределы допускаемой абсолютной погрешности, мм | |
|
Исп. 1 |
Исп. 2 | |||||
|
587 |
587-201 |
От 0 до 50 |
0,05 |
125 |
±0,100 |
±0,150 |
|
587-301 |
От 0 до 20 |
0,01 |
70 |
±0,035 |
±0,050 | |
|
587-302 |
От 20 до 40 |
0,01 |
70 |
±0,035 |
±0,050 | |
|
587-303 |
От 40 до 60 |
0,01 |
70 |
±0,035 |
±0,050 | |
|
587-304 |
От 60 до 80 |
0,01 |
70 |
±0,035 |
±0,050 | |
|
587-305 |
От 80 до 100 |
0,01 |
70 |
±0,035 |
±0,050 | |
|
587-411 |
От 0 до 10 |
0,01 |
40 |
±0,020 |
±0,030 | |
|
587-412 |
От 10 до 20 |
0,01 |
40 |
±0,020 |
±0,030 | |
|
587-413 |
От 20 до 30 |
0,01 |
40 |
±0,020 |
±0,030 | |
|
587-414 |
От 30 до 40 |
0,01 |
40 |
±0,020 |
±0,030 | |
|
587-415 |
От 40 до 50 |
0,01 |
40 |
±0,020 |
±0,030 | |
|
587-422 |
От 0 до 20 |
0,01 |
80 |
±0,030 |
±0,040 | |
|
587-423 |
От 10 до 30 |
0,01 |
80 |
±0,030 |
±0,040 | |
|
587-424 |
От 20 до 40 |
0,01 |
80 |
±0,030 |
±0,040 | |
|
587-425 |
От 30 до 50 |
0,01 |
80 |
±0,030 |
±0,040 | |
|
587-426 |
От 40 до 60 |
0,01 |
80 |
±0,030 |
±0,040 | |
|
587-511 |
От 0 до 10 |
0,01 |
40 |
±0,020 |
±0,030 | |
|
587-512 |
От 10 до 20 |
0,01 |
40 |
±0,020 |
±0,030 | |
|
587-513 |
От 20 до 30 |
0,01 |
40 |
±0,020 |
±0,030 | |
|
587-514 |
От 30 до 40 |
0,01 |
40 |
±0,020 |
±0,030 | |
|
587-515 |
От 40 до 50 |
0,01 |
40 |
±0,020 |
±0,030 | |
|
587-522 |
От 0 до 20 |
0,01 |
80 |
±0,030 |
±0,040 | |
|
587-523 |
От 10 до 30 |
0,01 |
80 |
±0,030 |
±0,040 | |
|
587-524 |
От 20 до 40 |
0,01 |
80 |
±0,030 |
±0,040 | |
|
587-525 |
От 30 до 50 |
0,01 |
80 |
±0,030 |
±0,040 | |
|
587-526 |
От 40 до 60 |
0,01 |
80 |
±0,030 |
±0,040 | |
аблица 5 - Габаритные размеры и масса
|
Модель |
Модификация |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
ширина |
длина |
высота | |||
|
586 |
586-011 |
80 |
160 |
37 |
0,260 |
|
586-012 |
80 |
165 |
37 |
0,270 | |
|
586-013 |
80 |
165 |
37 |
0,270 | |
|
586-014 |
80 |
165 |
37 |
0,275 | |
|
586-015 |
80 |
165 |
37 |
0,280 | |
|
586-022 |
80 |
185 |
37 |
0,295 | |
|
586-023 |
80 |
185 |
37 |
0,300 | |
|
586-024 |
80 |
185 |
37 |
0,300 | |
|
586-025 |
80 |
185 |
37 |
0,305 | |
|
586-026 |
80 |
190 |
37 |
0,310 | |
|
Модель |
Модификация |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
ширина |
длина |
высота | |||
|
586 |
586-112 |
80 |
165 |
37 |
0,270 |
|
586-113 |
80 |
165 |
37 |
0,270 | |
|
586-114 |
80 |
165 |
37 |
0,275 | |
|
586-115 |
80 |
165 |
37 |
0,280 | |
|
586-123 |
80 |
185 |
37 |
0,300 | |
|
586-124 |
80 |
185 |
37 |
0,300 | |
|
586-125 |
80 |
185 |
37 |
0,305 | |
|
586-126 |
80 |
190 |
37 |
0,310 | |
|
586-201 |
175 |
285 |
35 |
0,550 | |
|
586-202 |
175 |
335 |
35 |
0,590 | |
|
586-203 |
190 |
385 |
35 |
0,650 | |
|
586-204 |
190 |
405 |
35 |
0,690 | |
|
586-301 |
120 |
295 |
35 |
0,550 | |
|
586-302 |
120 |
295 |
35 |
0,550 | |
|
586-303 |
120 |
295 |
35 |
0,550 | |
|
586-304 |
120 |
315 |
35 |
0,560 | |
|
586-305 |
120 |
315 |
35 |
0,560 | |
|
586-306 |
120 |
315 |
35 |
0,560 | |
|
586-307 |
120 |
315 |
35 |
0,560 | |
|
586-308 |
120 |
315 |
35 |
0,560 | |
|
586-309 |
120 |
315 |
35 |
0,560 | |
|
586-310 |
120 |
315 |
35 |
0,560 | |
|
586-311 |
120 |
315 |
35 |
0,560 | |
|
586-312 |
120 |
315 |
35 |
0,560 | |
|
586-411 |
80 |
160 |
28 |
0,240 | |
|
586-412 |
80 |
165 |
28 |
0,250 | |
|
586-413 |
80 |
165 |
28 |
0,260 | |
|
586-414 |
80 |
165 |
28 |
0,260 | |
|
586-415 |
80 |
165 |
28 |
0,260 | |
|
586-422 |
80 |
190 |
28 |
0,280 | |
|
586-423 |
80 |
185 |
28 |
0,280 | |
|
586-424 |
80 |
185 |
28 |
0,280 | |
|
586-425 |
80 |
185 |
28 |
0,285 | |
|
586-426 |
80 |
190 |
28 |
0,290 | |
|
586-512 |
80 |
165 |
28 |
0,260 | |
|
586-513 |
80 |
165 |
28 |
0,260 | |
|
586-514 |
80 |
165 |
28 |
0,260 | |
|
586-515 |
80 |
165 |
28 |
0,270 | |
|
586-523 |
80 |
185 |
28 |
0,280 | |
|
586-524 |
80 |
185 |
28 |
0,280 | |
|
586-525 |
80 |
185 |
28 |
0,285 | |
|
586-526 |
80 |
190 |
28 |
0,290 | |
|
Модель |
Модификация |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
ширина |
длина |
высота | |||
|
587 |
587-011 |
80 |
166 |
37 |
0,260 |
|
587-012 |
80 |
165 |
37 |
0,270 | |
|
587-013 |
80 |
165 |
37 |
0,270 | |
|
587-014 |
80 |
165 |
37 |
0,275 | |
|
587-015 |
80 |
165 |
37 |
0,280 | |
|
587-022 |
80 |
185 |
37 |
0,295 | |
|
587-023 |
80 |
185 |
37 |
0,300 | |
|
587-024 |
80 |
185 |
37 |
0,300 | |
|
587-025 |
80 |
185 |
37 |
0,305 | |
|
587-026 |
80 |
190 |
37 |
0,310 | |
|
587-111 |
80 |
166 |
37 |
0,260 | |
|
587-112 |
80 |
165 |
37 |
0,270 | |
|
587-113 |
80 |
165 |
37 |
0,270 | |
|
587-114 |
80 |
165 |
37 |
0,275 | |
|
587-115 |
80 |
165 |
37 |
0,280 | |
|
587-122 |
80 |
185 |
37 |
0,295 | |
|
587-123 |
80 |
185 |
37 |
0,300 | |
|
587-124 |
80 |
185 |
37 |
0,300 | |
|
587-125 |
80 |
185 |
37 |
0,305 | |
|
587-126 |
80 |
190 |
37 |
0,310 | |
|
587-201 |
175 |
305 |
37 |
1,150 | |
|
587-301 |
107 |
305 |
37 |
0,550 | |
|
587-302 |
107 |
305 |
37 |
0,550 | |
|
587-303 |
107 |
305 |
37 |
0,550 | |
|
587-304 |
107 |
305 |
37 |
0,550 | |
|
587-305 |
107 |
305 |
37 |
0,550 | |
|
587-411 |
75 |
140 |
28 |
0,240 | |
|
587-412 |
80 |
165 |
28 |
0,250 | |
|
587-413 |
80 |
165 |
28 |
0,260 | |
|
587-414 |
80 |
165 |
28 |
0,260 | |
|
587-415 |
80 |
165 |
28 |
0,260 | |
|
587-422 |
80 |
190 |
28 |
0,280 | |
|
587-423 |
80 |
185 |
28 |
0,280 | |
|
587-424 |
80 |
185 |
28 |
0,280 | |
|
587-425 |
80 |
185 |
28 |
0,285 | |
|
587-426 |
80 |
190 |
28 |
0,290 | |
|
587-511 |
75 |
140 |
28 |
0,240 | |
|
587-512 |
80 |
165 |
28 |
0,250 | |
|
587-513 |
80 |
165 |
28 |
0,260 | |
|
587-514 |
80 |
165 |
28 |
0,260 | |
|
587-515 |
80 |
165 |
28 |
0,260 | |
|
587-522 |
80 |
190 |
28 |
0,280 | |
|
587-523 |
80 |
185 |
28 |
0,280 | |
|
587-524 |
80 |
185 |
28 |
0,280 | |
|
587-525 |
80 |
185 |
28 |
0,285 | |
|
587-526 |
80 |
190 |
28 |
0,290 | |
Таблица 6 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
От + 15 до +25 80 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
|
Средняя наработка на отказ, ч |
60000 |
