Номер по Госреестру СИ: 97004-25
97004-25 Резервуар вертикальный стальной цилиндрический
(РВС-5000)
Назначение средства измерений:
Резервуар вертикальный стальной цилиндрический РВС-5000 (далее - резервуар)
предназначен для измерений объема нефти, а также для ее приема, хранения и отпуска.

Внешний вид.
Резервуар вертикальный стальной цилиндрический
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Акционерное общество «АП Саратовский завод резервуарных металлоконструкций»
(АО «АП РМК»)
ИНН 6453009475
Юридический адрес: 410052, Саратовская область, г. Саратов, проспект им. 50 лет Октября, д. 134
Изготовитель
Акционерное общество «АП Саратовский завод резервуарных металлоконструкций»
(АО «АП РМК»)
ИНН 6453009475
Адрес: 410052, Саратовская область, г. Саратов, проспект им. 50 лет Октября, д. 134
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ»
(ООО «МетроКонТ»)
Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, пом. 1011
Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51
Телефон: +7 9196969693
E-mail: trifonovua@mail.ru
Правообладатель
Акционерное общество «АП Саратовский завод резервуарных металлоконструкций»
(АО «АП РМК»)
ИНН 6453009475
Юридический адрес: 410052, Саратовская область, г. Саратов, проспект им. 50 лет Октября, д. 134
Тип резервуара - вертикальный стальной цилиндрический, номинальной вместимостью 5000 м3.
Принцип действия резервуара основан на заполнении его нефтью до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой наземный вертикально расположенный стальной сосуд,
состоящий из цилиндрической стенки, днища и крыши.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки,
расположенные в нижней части резервуара.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабской цифры, нанесен аэрографическим способом на цилиндрическую стенку резервуара.
Резервуар РВС-5000 с заводским номером 6 расположен на территории НПС «Вагай» по адресу: 626275 Тюменская область, Вагайский район, п. Заречный.

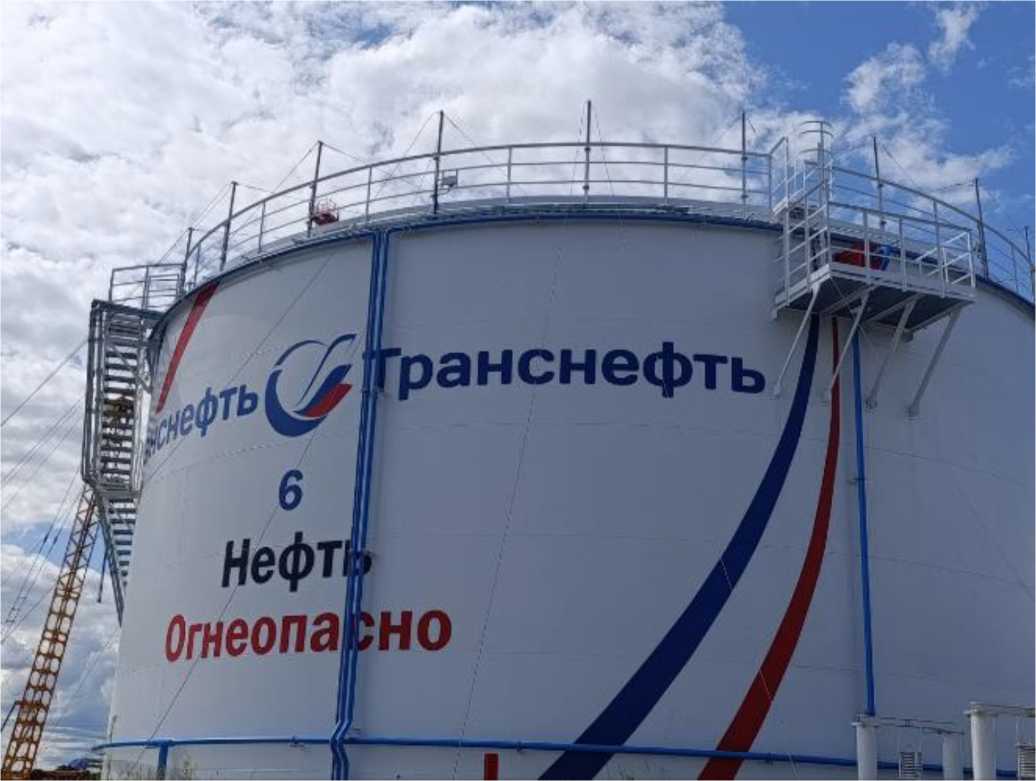

Общий вид резервуара РВС-5000 представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Общий вид резервуара РВС-5000 № 6
Пломбирование резервуара РВС-5000 не предусмотрено.
аблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Резервуар вертикальный стальной цилиндрический |
РВС-5000 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
|
Таблица 1 - Метрологические характеристики | |
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,10 |
|
Таблица 2 - Технические характеристики | |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +38 от 84,0 до 106,7 |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
50 |
