Сведения о средстве измерений: 97011-25 Трансформаторы тока

Номер по Госреестру СИ: 97011-25
97011-25 Трансформаторы тока
(ТФЗМ-40,5-II У1)

Назначение средства измерений:
Трансформаторы тока ТФЗМ-40,5-11 У1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 03.12.2025
Срок свидетельства -
Номер записи - e1d7e9cc-7f8c-2438-f3a4-bec1a2fd737f
ID в реестре СИ - 1427334
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да

Модификации СИ

ТФЗМ-40,5-II У1,

Производитель

Изготовитель - Общество с ограниченной ответственностью «ЭЛИЗ»
Страна - УКРАИНА
Населенный пункт - 69093, г. Запорожье, ул. Звенигородская, 9
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 36
Выдано извещений - 0
Кол-во периодических поверок - 36
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2617 от 2025.12.01 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Трансформаторы тока (ТФЗМ-40,5-II У1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «ЭЛИЗ»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
97011-25

Трансформаторы тока, ТФЗМ-40,5-II У1
Общество с ограниченной ответственностью «ЭЛИЗ» (УКРАИНА 69093, г. Запорожье, ул. Звенигородская, 9)
ОТ
4 года
97314-25

Трансформаторы напряжения, ЗНОМ-35 У1
Общество с ограниченной ответственностью «ЭЛИЗ» (УКРАИНА 69093, г. Запорожье, ул. Звенигородская, 9)
ОТ
4 года
97147-25

Трансформаторы тока, ТФЗМ-123-II У1
Общество с ограниченной ответственностью «ЭЛИЗ» (УКРАИНА 69093, г. Запорожье, ул. Звенигородская, 9)
ОТ
4 года
97131-25

Трансформатор тока, ТФЗМ-123-III У1
Общество с ограниченной ответственностью «ЭЛИЗ» (УКРАИНА 69093, г. Запорожье, ул. Звенигородская, 9)
ОТ
4 года

Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.

В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.

Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.

Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.

Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.

Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.

Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (ТФЗМ-40,5-II У1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЭНЕРТЕСТ"
(RA.RU.311723)
  • ТФЗМ-40,5-II У1
  • 36 0 36 0 36 0 36

    Стоимость поверки Трансформаторы тока (ТФЗМ-40,5-II У1)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Общие сведения» паспорта трансформатора тока.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 21.07.2023 № 1491 Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока.

    Правообладатель

    Общество с ограниченной ответственностью «ЭЛИЗ»

    (ООО «ЭЛИЗ»)

    Юридический адрес: 69093, г. Запорожье, ул. Звенигородская, 9

    E-mail: market@eliz.zp.ua

    Web-cайт: www.eliz.zp.ua

    Изготовитель


    Общество с ограниченной ответственностью «ЭЛИЗ»
    (ООО «ЭЛИЗ»)
    Адрес: 69093, г. Запорожье, ул. Звенигородская, 9
    E-mail: market@eliz.zp.ua
    Web-cайт: www.eliz.zp.ua

    Испытательный центр

    Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
    (ФБУ «НИЦ ПМ - Ростест»)
    Адрес: 117418, г. Москва, Нахимовский проспект, 31
    Телефон: +7 (495) 544-00-00
    Web-сайт: www.rostest.ru
    E-mail: info@rostest.ru

    Правообладатель


    Общество с ограниченной ответственностью «ЭЛИЗ»
    (ООО «ЭЛИЗ»)
    Юридический адрес: 69093, г. Запорожье, ул. Звенигородская, 9
    E-mail: market@eliz.zp.ua
    Web-cайт: www.eliz.zp.ua

    Трансформаторы тока представляют собой конструкцию опорного одноступенчатого устройства, которое состоит из первичной и вторичной обмоток, помещённых в фарфоровую покрышку. Главная бумажно-масляная изоляция нанесена на первичную и вторичную обмотки.

    Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

    К трансформаторам тока данного типа относятся трансформаторы тока ТФЗМ-40,5-11 У1 зав. № 20000000817001, 20000000817002, 20000000817003, 20000000817007,

    20000000817009,

    20000000817022,

    20000000817029,

    20000000817034,

    20000000817010,

    20000000817023,

    20000000817030,

    20000000817035,

    20000000817012,

    20000000817024,

    20000000817031,

    20000000817040,

    20000000817014,

    20000000817027,

    20000000817032,

    20000000817041,

    20000000817015,

    20000000817028,

    20000000817033,

    20000000817042.

    Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом лазерной гравировки в виде цифрового обозначения.

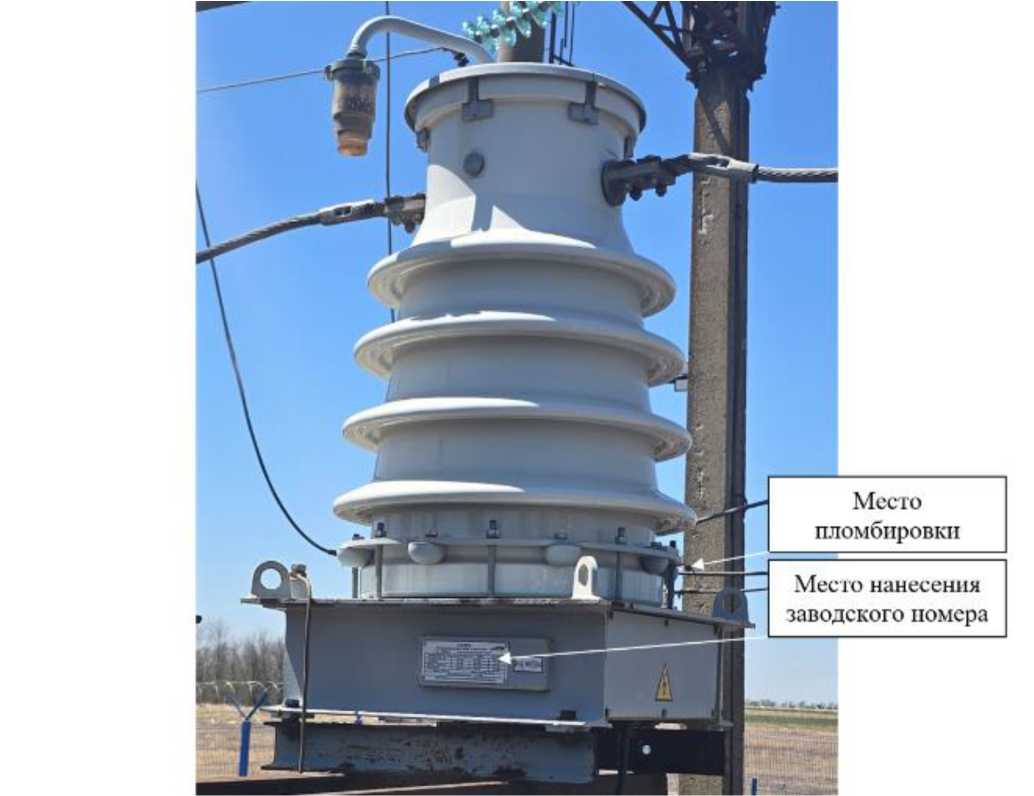

    Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.

    Внешний вид. Трансформаторы тока (ТФЗМ-40,5-II У1), http://oei-analitika.ru

    Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор тока

    ТФЗМ-40,5-П У1

    1 шт.

    Паспорт

    ТФЗМ-40,5-П У1

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение для заводских номеров

    20000000817023,

    20000000817024

    20000000817012,

    20000000817014

    20000000817015,

    20000000817022

    Номинальное напряжение, кВ

    35

    35

    35

    Наибольшее рабочее напряжение, кВ

    40,5

    40,5

    40,5

    Номинальный первичный ток 11ном, А

    100

    200

    1000

    Номинальный вторичный ток Ъном, А

    5

    5

    5

    Номинальная частота Гном, Гц

    50

    50

    50

    Класс точности вторичных обмоток по ГОСТ 7746

    для измерений и учета

    0,5S

    0,5S

    0,5S

    для защиты

    10Р

    10Р

    10Р

    Номинальная вторичная нагрузка вторичных обмоток (cos ф = 0,8), В^А для измерений и учета

    30

    30

    30

    для защиты

    50

    50

    50

    Продолжение таблицы 1

    Значение для заводских номеров

    20000000817035,

    20000000817027,

    Наименование характеристики

    20000000817040,

    20000000817028,

    20000000817041,

    20000000817029,

    20000000817042

    20000000817030

    Номинальное напряжение, кВ

    35

    35

    Наибольшее рабочее напряжение, кВ

    40,5

    40,5

    Номинальный первичный ток 11ном, А

    150

    300

    Номинальный вторичный ток Ином, А

    5

    5

    Номинальная частота Гном, Гц

    50

    50

    Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

    0,5S

    0,5S

    для защиты

    10Р

    10Р

    Номинальная вторичная нагрузка вторичных обмоток (cos ф = 0,8), В^А

    для измерений и учета

    30

    30

    для защиты

    50

    50

    Продолжение таблицы 1

    Наименование характеристики

    Значение для заводских номеров

    20000000817001,

    20000000817002,

    20000000817003,

    20000000817007,

    20000000817009,

    20000000817010

    20000000817031,

    20000000817032,

    20000000817033,

    20000000817034

    Номинальное напряжение, кВ

    35

    35

    Наибольшее рабочее напряжение, кВ

    40,5

    40,5

    Номинальный первичный ток 11ном, А

    400

    500

    Номинальный вторичный ток Ином, А

    5

    5

    Номинальная частота Гном, Гц

    50

    50

    Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

    0,5S

    0,5S

    для защиты

    10Р

    10Р

    Номинальная вторичная нагрузка вторичных обмоток (cos ф = 0,8), В^А для измерений и учета

    30

    30

    для защиты

    50

    50

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -40 до +45
