Сведения о средстве измерений: 97031-25 Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров

Номер по Госреестру СИ: 97031-25
97031-25 Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров
(DISKOR)

Назначение средства измерений:
Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров DISKOR (далее - стенды) предназначены для измерений скорости и длины пройденного пути транспортного средства (далее - ТС). Стенды могут применяться при проведении испытаний, проверке технического состояния, диагностике и определении характеристик транспортных средств (мотоциклов, электровелосипедов, средств индивидуальной мобильности, грузовых и легковых автомобилей, автобусов и пр.), в том числе на соответствие требованиям ТР ТС 018/2011, ГОСТ Р 71894-2024, ГОСТ 33670-2015, ГОСТ Р 70514-2022 независимо от типа их привода.

сертификация программного обеспечения
Внешний вид. Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров, http://oei-analitika.ru рисунок № 1
Внешний вид.
Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров
Рисунок № 1
Внешний вид. Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров, http://oei-analitika.ru рисунок № 2
Внешний вид.
Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров
Рисунок № 2
Внешний вид. Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров, http://oei-analitika.ru рисунок № 3
Внешний вид.
Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров
Рисунок № 3
Внешний вид. Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров, http://oei-analitika.ru рисунок № 4
Внешний вид.
Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров
Рисунок № 4
Внешний вид. Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров, http://oei-analitika.ru рисунок № 5
Внешний вид.
Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров
Рисунок № 5
Внешний вид. Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров, http://oei-analitika.ru рисунок № 6
Внешний вид.
Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров
Рисунок № 6
Внешний вид. Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров, http://oei-analitika.ru рисунок № 7
Внешний вид.
Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров
Рисунок № 7

Общие сведения

Дата публикации - 03.12.2025
Срок свидетельства - 01.12.2030
Номер записи - 223bb404-ae13-d19e-7bf2-7c53cd45bc0c
ID в реестре СИ - 1427329
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

модификация DISKOR-4M, модификация DISKOR-18M,

Производитель

Изготовитель - Общество с ограниченной ответственностью «АйТиМоторс»
Страна - РОССИЯ
Населенный пункт - 454091, г. Челябинск, ул. Цвиллинга, 55 А, офис 25
Уведомление о начале осуществления предпринимательской деятельности -

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 16
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 13
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2026
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2617 от 2025.12.01 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров (DISKOR)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «АйТиМоторс»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
97031-25
01.12.2030
Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров, DISKOR
Общество с ограниченной ответственностью «АйТиМоторс» (РОССИЯ 454091, г. Челябинск, ул. Цвиллинга, 55 А, офис 25)
ОТ
МП
1 год

Кто поверяет Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров (DISKOR)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ
(RA.RU.311473)
РСТ
  • модификация DISKOR-18M
  • модификация DISKOR-4M
  • модификация DISKOR-0,1MD
  • 16 16 16 0 0 0 0 0

    Стоимость поверки Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров (DISKOR)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) НЬЮТОН-МС установлено на вторичном преобразователе и предназначено для выбора режима работы, вычисления метрологических характеристик и вывода результата измерения на экран.

    Уровень защиты программного обеспечения НЬЮТОН-МС «средний» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    НЬЮТОН-МС

    Номер версии (идентификационный номер) ПО

    V2.XX*

    Цифровой идентификатор ПО

    -

    * ХХ - не относится к метрологически значимой части ПО и принимает значения от 0 до 99


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом и на шильды методом лазерной гравировки, установленные на опорном устройстве и вторичном преобразователе.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 2 «Использование» документа «Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров DISKOR. Руководство по эксплуатации. Паспорт».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 33670-2015 «Автомобильные транспортные средства единичные. Методы экспертизы и испытаний для проведения оценки соответствия»;

    ГОСТ Р 70514-2022 «Электрические средства индивидуальной мобильности. Технические требования и методы испытаний»;

    ГОСТ Р 71894-2024 «Электрические низкоскоростные двухколесные транспортные средства. Технические требования и методы испытаний»;

    ТУ 4577-004-61301589-11 «Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров DISKOR. Технические условия»;

    ЛПС 07-2025 «Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров DISKOR. Локальная поверочная схема», утвержденная УНИИМ - филиалом ФГУП «ВНИИМ им.Д.И. Менделеева».

    Правообладатель

    Общество с ограниченной ответственностью «АйТиМоторс»

    (ООО «АйТиМоторс»)

    ИНН 7451290633

    Юридический адрес: 454091, г. Челябинск, ул. Цвиллинга, 55 А, офис 25

    Изготовитель

    Общество с ограниченной ответственностью «АйТиМоторс» (ООО «АйТиМоторс»)
    ИНН 7451290633
    Адрес: 454091, г. Челябинск, ул. Цвиллинга, 55 А, офис 25

    Испытательный центр

    Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д. И. Менделеева»
    Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4

    Правообладатель


    Общество с ограниченной ответственностью «АйТиМоторс»
    (ООО «АйТиМоторс»)
    ИНН 7451290633
    Юридический адрес: 454091, г. Челябинск, ул. Цвиллинга, 55 А, офис 25

    Принцип действия стендов основан на измерении скорости ТС с помощью блоков роликов, вращающихся от колес ведущей оси ТС и преобразовании частоты вращения в электрический сигнал, частота которого прямо пропорциональна угловой скорости вращения роликов.

    Конструктивно стенды состоят из опорного устройства и вторичного преобразователя. Опорное устройство состоит из платформы для ТС, на которой установлен блок роликов. Преобразование частоты вращения роликов в электрический сигнал осуществляется с помощью датчиков импульсов. Сигнал с датчиков импульсов поступает во вторичный преобразователь, где преобразуются в цифровые значения скорости, длины пройденного пути и отображаются на его дисплее. При необходимости, данные могут передаваться на персональный компьютер или смартфон.

    Для предотвращения соскальзывания ТС по краям стендов установлены ограничители поперечного перемещения ТС.

    Для проведения поверки стендов используется калибровочное устройство. Калибровочное устройство состоит из двигателя переменного тока с кронштейном (площадкой) для крепления на стенд и ременной передачи от двигателя к измерительному ролику. Для задания и поддержания стабильных оборотов питание двигателя производится от частотного преобразователя.

    Стенды выпускаются в различных исполнениях, отличающихся, максимальной нагрузкой на ось ТС, конструктивным исполнением и техническими характеристиками.

    Структура условного обозначения исполнения стендов:

    DISKOR -

    Максимальная нагрузка на ось 0,1; 0,5; 4; 18, т

    М - мобильная установка, S - стационарная установка

    Только при наличии функции определения величины мощности и крутящего момента привода ТС.

    Опорное устройство стендов DISKOR-0,1 и DISKOR-0,5 имеет один или два ролика, а DISKOR-4 и DISKOR-18 имеют 4 ролика.

    Мобильное и стационарное исполнения стендов отличаются конструкцией опорного устройства.

    В стационарном исполнении опорное устройство устанавливается в специально выполненный приямок на фундамент, вровень с уровнем подъездного пути.

    В мобильном исполнении опорное устройство устанавливается на любое ровное твердое основание, в том числе вне помещений, оснащено колесами.

    Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки либо ударным способом на таблички (шильды), установленные на опорном устройстве и на вторичном преобразователе.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Общий вид опорных устройств представлен на рисунках 1, 2. Общий вид вторичного преобразователя представлен на рисунке 3. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 4.

    Пломбирование стендов не предусмотрено.

    Внешний вид. Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров (DISKOR), http://oei-analitika.ru

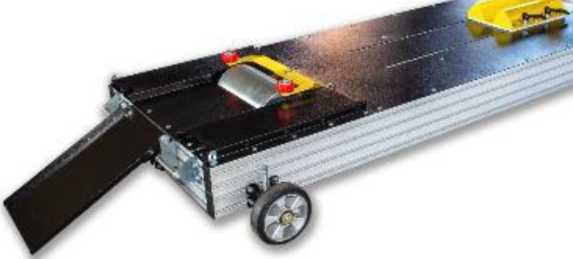

    Рисунок 1 - Общий вид стендов DISKOR-0,1, DISKOR-0,5 в мобильном исполнении

    Внешний вид. Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров (DISKOR), http://oei-analitika.ru

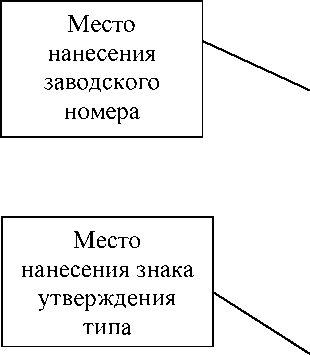

    Место нанесения заводского номера

    Внешний вид. Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров (DISKOR), http://oei-analitika.ru
    Внешний вид. Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров (DISKOR), http://oei-analitika.ru

    нанесения

    заводского

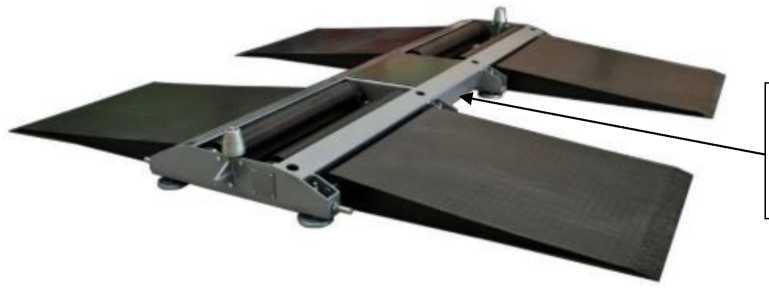

    Рисунок 2 - Общий вид стендов DISKOR-4, DISKOR-18 в мобильном исполнении с пандусами

    Место

    номера

    Место нанесения

    заводского номера

    Внешний вид. Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров (DISKOR), http://oei-analitika.ru

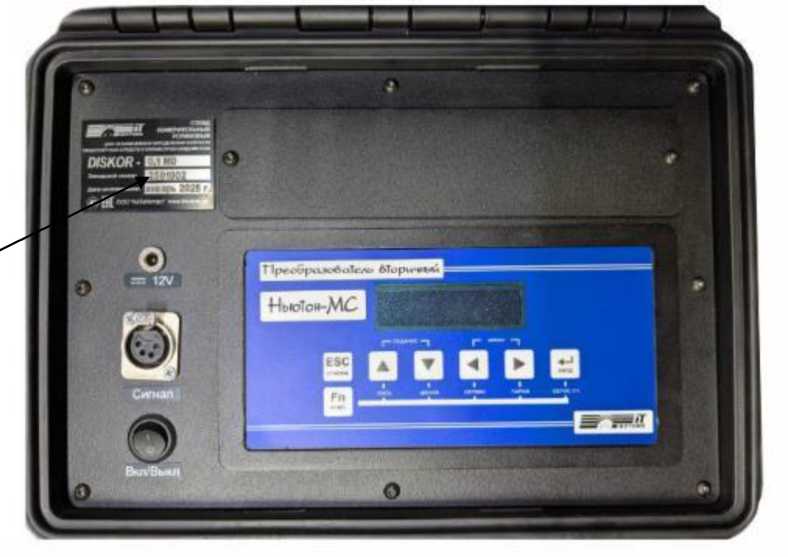

    Рисунок 3 - Общий вид вторичного преобразователя

    Внешний вид. Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров (DISKOR), http://oei-analitika.ru
    Внешний вид. Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров (DISKOR), http://oei-analitika.ru

    DISKOR

    Заводской номер:

    Дата изготовления:

    ФЕИ[ ООО "АйТиМоторс" www.itmotors.ru

    0,1 MD ‘2501002     |

    январь 2025 г.

    ■ ~Г            СТЕНД

    ИЗМЕРИТЕЛЬНЫЙ motors       РОЛИКОВЫЙ

    ДЛЯ НЕЗАВИСИМОГО ОПРЕДЕЛЕНИЯ СКОРОСТИ

    ТРАНСПОРТНЫХ СРЕДСТВ И ПАРАМЕТРОВ СПИДОМЕТРОВ

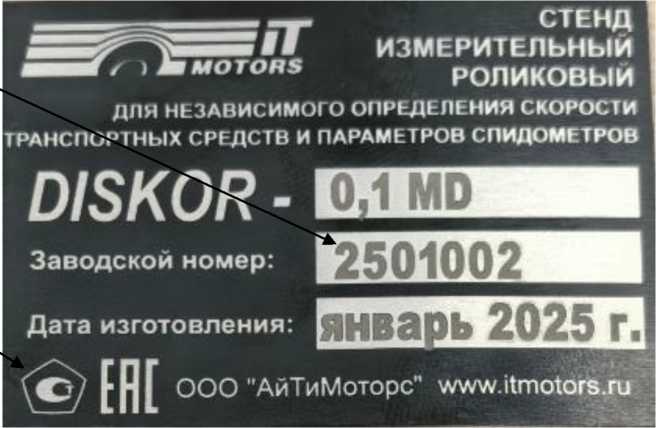

    Рисунок 4 - Место нанесения заводского номера и знака утверждения типа


    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Стенд измерительный роликовый для независимого определения скорости транспортных средств и параметров спидометров

    DISKOR

    1 шт.

    Дополнительный комплект поставки: Пандус для въезда и съезда ТС Рычаг для перемещения стенда Подкладная роликовая площадка для полноприводных автомобилей Упор колесный

    Калибровочное устройство

    -

    4 шт.

    • 1 шт.

    • 2 шт.

    2 шт.

    1 шт.

    Стенды измерительные роликовые для независимого определения скорости транспортных средств и параметров спидометров DISKOR. Руководство по эксплуатации. Паспорт

    DISKOR.000.000-01 РЭ

    1 экз.

    Методика поверки

    -

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений скорости, км/ч

    от 0 до 150

    Дискретность отсчета скорости, км/ч

    0,1

    Пределы допускаемой абсолютной погрешности измерений скорости, км/ч

    • - в поддиапазоне от 0 до 100 км/ч включ.

    • - в поддиапазоне св. 100 до 150 км/ч

    СО o' o' -н -н

    Диапазон измерений длины пройденного пути, м

    от 100 до 9999

    Пределы допускаемой относительной погрешности измерений длины пройденного пути, %

    ±0,6

    Диаметр роликов, мм

    от 100 до 500

    Пределы допускаемых отклонений диаметра ролика от номинального значения, указанного в паспорте, мм

    ±0,1

    Таблица 3 - Технические характеристики опорного устройства

    Наименование характеристики

    Значение

    DISKOR-0,1

    DISKOR-0,5

    DISKOR-4

    DISKOR-18

    Максимальная нагрузка на ось ТС, т

    0,1

    0,5

    4,0

    18,0

    Ширина колеи ТС, мм

    от 600

    от 800

    до 2500

    до 3000

    Габаритные размеры опорного устройства, мм, не более

    - высота

    250

    500

    500

    1000

    - ширина

    1000

    1500

    1000

    2000

    - длина

    2500

    3000

    3000

    4000

    Масса опорного устройства, кг, не более

    200

    500

    1500

    3000

    Условия эксплуатации:

    - температура окружающей

    среды, °С

    от -20 до +40

    - относительная влажность

    воздуха, %, не более

    90

    Таблица 4 - Технические характеристики вторичного преобразователя

    Наименование характеристики

    Значение

    Габаритные размеры вторичного преобразователя, мм, не более - высота

    300

    - ширина

    350

    - длина

    500

    Масса вторичного преобразователя, кг, не более

    10

    Потребляемая мощность, Вт, не более

    50

    Напряжение питания, В

    от 11 до 27

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -20 до +40

    - относительная влажность воздуха, %, не более

    90


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
