Номер по Госреестру СИ: 96857-25
96857-25 Спектрофотометры
(МС 122А)
Назначение средства измерений:
Спектрофотометры МС 122А (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания и оптической плотности, регистрации спектров пропускания и поглощения жидких и твердых прозрачных образцов в спектральном диапазоне от 190 до 1100 нм.

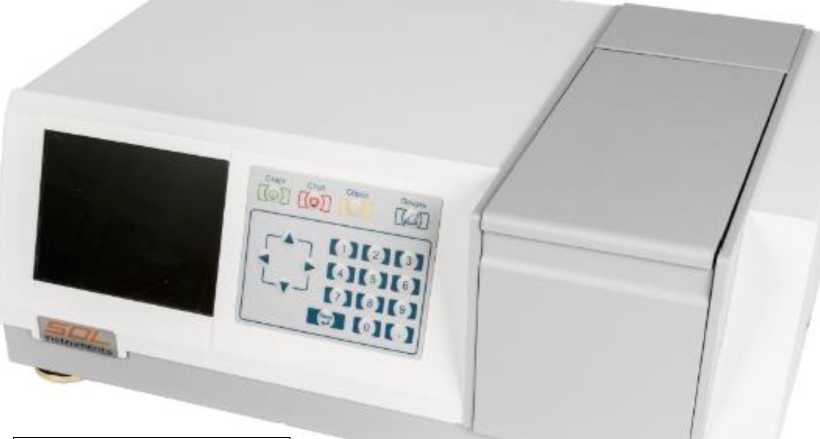

Внешний вид.
Спектрофотометры
Рисунок № 1
Внешний вид.
Спектрофотометры
Рисунок № 2

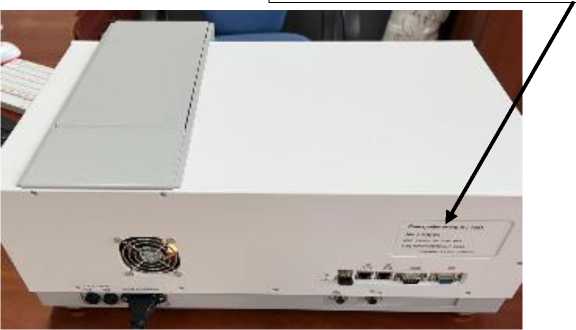

Внешний вид.
Спектрофотометры
Рисунок № 3
Общие сведения
Дата публикации - 19.11.2025
Срок свидетельства - 17.11.2030
Номер записи - 6958351d-3084-92b8-f440-75c18c6267e0
ID в реестре СИ - 1427326
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «СОЛ инструментс»
Страна - БЕЛАРУСЬ
Населенный пункт - 220005, г. Минск, пр-т Независимости, 58Б-10
Уведомление о начале осуществления предпринимательской деятельности -
Серия графиков, показывающих обобщенную статистику частоты применения эталонов в динамике по годам.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2467 от 2025.11.17 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Спектрофотометры (МС 122А)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «СОЛ инструментс»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96684-25 21.10.2030 |
Спектрофотометры, МС 311 Общество с ограниченной ответственностью «СОЛ инструментс» (БЕЛАРУСЬ 220005, г. Минск, пр-т Независимости, 58Б-10) |
ОТ МП |
1 год |
|
96857-25 17.11.2030 |
Спектрофотометры, МС 122А Общество с ограниченной ответственностью «СОЛ инструментс» (БЕЛАРУСЬ 220005, г. Минск, пр-т Независимости, 58Б-10) |
ОТ МП |
1 год |
Кто поверяет Спектрофотометры (МС 122А)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Спектрофотометры (МС 122А)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Спектрофотометры оснащены встроенным программным обеспечением (далее по тексту - ПО), которое содержит функции для управления спектрофотометром, настройки параметров измерений, проверки рабочего состояния прибора, обработки, печати и сохранения результатов измерений.
Метрологически значимая часть ПО прошита в индустриальной карте памяти (ICF - Industrial Compact Flash), установленной во встроенную процессорную плату спектрофотометров.
Интерфейсная часть ПО запускается на спектрофотометре и служит для отображения, обработки и сохранения результатов измерений.
Идентификационные данные ПО указаны в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SF |
|
Номер версии (идентификационный номер) ПО, не ниже |
6.2.2 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится методом цифровой лазерной печати на шильдик, расположенный на задней панели корпуса спектрофотометров, и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе СДИТ 2.850.032 РЭ «Спектрофотометры МС 122А. Руководство по эксплуатации», раздел 2 «Использование по назначению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии № 2517 от 27.11.2018 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;
Стандарт предприятия ООО «СОЛ инструментс», Республика Беларусь;
Комплект конструкторской документации СДИТ 2.850.032;
ГОСТ 4.452-86 Система показателей качества продукции. Приборы фотометрические. Номенклатура показателей.
Правообладатель
Общество с ограниченной ответственностью «СОЛ инструментс»
(ООО «СОЛ инструментс»), Республика Беларусь
Адрес: 220005, Республика Беларусь, г. Минск, пр-т Независимости, 58Б-10
Телефон: +375 17 390-93-60
Факс: +375 17 390-93-61
E-mail: sales@solinstruments.com
Http://www.solinstruments.by
Изготовитель
Общество с ограниченной ответственностью «СОЛ инструментс»
(ООО «СОЛ инструментс»), Республика Беларусь
Адрес: 220005, Республика Беларусь, г. Минск, пр-т Независимости, 58Б-10
Телефон: +375 17 390-93-60
Факс: +375 17 390-93-61
E-mail: sales@solinstruments.com
Http://www.solinstruments.by
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»(ФГБУ «ВНИИОФИ»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озёрная, д. 46
ИНН: 9729338933
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Правообладатель
Общество с ограниченной ответственностью «СОЛ инструментс»
(ООО «СОЛ инструментс»), Республика Беларусь
Адрес: 220005, Республика Беларусь, г. Минск, пр-т Независимости, 58Б-10
Телефон: +375 17 390-93-60
Факс: +375 17 390-93-61
E-mail: sales@solinstruments.com
Http://www.solinstruments.by
Принцип действия спектрофотометров основан на измерении на установленной длине волны отношения потока оптического излучения, прошедшего через исследуемый образец, к потоку оптического излучения в отсутствии исследуемого образца.
Таким образом, в зависимости от изменения пропускания (поглощения) исследуемого образца на различных длинах волн, изменяется величина потока оптического излучения, прошедшего через образец и падающего на фотоприёмник измерительного канала. Ток фотоприёмника регистрируется электронной схемой, обрабатывается с помощью встроенного программного обеспечения, и результаты измерений выводятся на встроенный дисплей, внешний принтер и внешний ПК.
Оптическая система спектрофотометров выполнена по двухлучевой схеме (расщепленный луч) с использованием двойного монохроматора с плоскими дифракционными решетками. Ширина щелей монохроматора изменяемая - для проведения измерений, требующих высокого разрешения. В качестве источников оптического излучения применены дейтериевая и галогенная лампы, в качестве фотоприемников - кремниевые фотодиоды.
Конструктивно спектрофотометры выполнены в виде настольного прибора. На передней панели расположены:
-
- клавиатура для управления режимами работы спектрофотометра и ввода требуемых числовых значений;
-
- полноцветный жидкокристаллический дисплей, на котором отображается вся необходимая информация, результаты измерений, графики, спектры и др.
В правой части спектрофотометров расположено кюветное отделение, закрываемое крышкой для предотвращения посторонних засветок при работе. Кюветное отделение спектрофотометров позволяет устанавливать в него и крепить исследуемые образцы с размерами от 10 х 10 до 100 х 100 мм и толщиной до 120 мм.
Пломбирование спектрофотометров не предусмотрено.
Серийный номер в виде цифрового обозначения наносится методом цифровой лазерной печати на шильдик, расположенный на задней панели корпуса спектрофотометров.
Общий вид и схема маркировки спектрофотометров представлены на рисунке 1.
Допускается нанесение знака поверки на переднюю панель спектрофотометров в виде наклейки или оттиска клейма.
Спектрофотометры являются универсальными приборами для применения во всех областях, использующих фотометрические методы исследования.
Место нанесения знака поверки
Место нанесения наименования, серийного номера и знака утверждения типа средства измерений
Рисунок 1 - Общий вид и схема маркировки спектрофотометра
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Спектрофотометр МС 122А |
СДИТ 2.850.032 |
1 шт. |
|
Шнур сетевой ПВС-АП-3х0,75-2004-2,0 |
ГОСТ 28244-96 |
1 шт. |
|
Кабель передачи данных (патч-корд RJ45-RJ45, длина 3 м) |
ИСШТ 6.645.003 |
1 шт. |
|
Беспроводной набор (2,4 GHz Wireless) в составе: стандартная клавиатура, манипулятор типа «мышь» и многоканальный USB-наноприемник (Multi-link receiver) |
- |
1 комплект |
|
Кюветы одноразовые полистирольные стандартные «макро» с наружными размерами 12,5 х 12,5 х 45 мм (длина оптического пути 10 мм) |
- |
100 шт. |
|
Кювета кварцевая КУ -1 с наружными размерами 12,5 х 12,5 х 45 мм (длина оптического пути 10 мм) |
- |
2 шт. |
|
Чехол для защиты от пыли |
- |
1 шт. |
|
Упаковка |
ИСШТ 4.170.003 |
1 комплект |
|
Руководство по эксплуатации |
СДИТ 2.850.032 РЭ |
1 экз. |
|
Руководство пользователя |
СДИТ 2.850.032 И1 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений спектрального коэффициента направленного |
от 0,010 до 0,920 |
|
пропускания (СКНП), абс. ед. (%) |
(от 1,0 до 92,0) |
|
Пределы допускаемой абсолютной погрешности измерений СКНП, абс. ед. (%) в спектральном диапазоне св. 400 до 780 нм включ. |
± 0,004 (± 0,4) |
|
в спектральном диапазоне от 250 до 400 нм включ., св. 780 до 1100 нм |
± 0,007 (± 0,7) |
|
Предел допускаемого абсолютного среднеквадратического отклонения измерений СКНП, % |
0,1 |
|
Диапазон измерений оптической плотности, Б |
от 0,010 до 3,000 |
|
Пределы допускаемой абсолютной погрешности измерений оптической плотности, Б в диапазоне от 0,010 до 0,100 Б включ. |
± 0,007 |
|
в диапазоне св. 0,100 до 1,000 Б включ. |
± 0,020 |
|
в диапазоне св. 1,000 до 2,000 Б включ. |
± 0,150 |
|
в диапазоне св. 2,000 до 3,000 Б |
± 0,200 |
|
Спектральный диапазон измерений, нм |
от 250,0 до 1100,0 |
|
Пределы допускаемой абсолютной погрешности установки длины волны диапазоне от 250 до 1100 нм, нм |
± 1,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая область спектра, нм |
от 190 до 1100 |
|
Номинальная ступень квантования, нм |
0,1 |
|
Диапазон показаний СКНП, % |
от 0 до 1000 |
|
Номинальная ступень квантования, % |
0,01 |
|
Диапазон показаний оптической плотности, Б |
от -8,0 до +8,0 |
|
Номинальная ступень квантования, Б |
0,001 |
|
Вариация установки длины волны, нм |
0,2 |
|
Дрейф показаний при измерении оптической плотности в течение 1 ч непрерывной работы, Б |
± 0,0005 |
|
Время непрерывной работы, ч, не менее |
8 |
|
Габаритные размеры, мм, не более: - длина |
520 |
|
- глубина |
360 |
|
- высота |
210 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
20 |
|
Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В |
230 ± 23 |
|
- частота, Гц |
50 ± 0,5 |
|
Потребляемая мощность, В^А, не более |
100 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность воздуха при температуре + 25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 86,6 до 106,7 |
