Номер по Госреестру СИ: 96858-25
96858-25 Кальциметры
(КМ)
Назначение средства измерений:
Кальциметры КМ (далее - кальциметры) предназначены для измерений массовых долей кальцита (карбоната кальция) СаСОз и доломита СаМд(СОз)2 в образцах горной породы.
Внешний вид.
Кальциметры
Рисунок № 1
Внешний вид.
Кальциметры
Рисунок № 2
Внешний вид.
Кальциметры
Рисунок № 3
Общие сведения
Дата публикации - 19.11.2025
Срок свидетельства - 17.11.2030
Номер записи - fc3008d3-e8e4-acd6-8cad-287a4db55ec2
ID в реестре СИ - 1427325
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно-производственное предприятие «Геосфера»
Страна - РОССИЯ
Населенный пункт - 170028, г. Тверь, наб. Реки Лазури, д. 15
Уведомление о начале осуществления предпринимательской деятельности -
Отчет создавался для для ГК ВЗЛЕТ и позволяет выгрузить в файл информацию по поверкам выбранных типов СИ за период (в годах).
Форма выбора из списка типов СИ обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Тип СИ (наименование, номер и модификация)
2 - Вид поверки
3 - Кол-во непригодных (с указанием года)
4 - Кол-во пригодных (с указанием года)
5 - Всего поверок (с указанием года)
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2467 от 2025.11.17 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Кальциметры (КМ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие «Геосфера»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96858-25 17.11.2030 |
Кальциметры, КМ Общество с ограниченной ответственностью Научно-производственное предприятие «Геосфера» (РОССИЯ 170028, г. Тверь, наб. Реки Лазури, д. 15) |
ОТ МП |
1 год |
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Кто поверяет Кальциметры (КМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Кальциметры (КМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Кальциметры оснащены встроенным программным обеспечением (далее - ПО) КМ, позволяющим осуществлять прием, аналогово-цифровое преобразование, обработку, хранение, вывод экспериментальных данных и результатов расчета. Также кальциметры оснащены внешним ПО Carbon, позволяющим осуществлять контроль процесса измерений, сбор и хранение экспериментальных данных.
Уровень защиты ПО кальциметров от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные ПО кальциметров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное |
Внешнее | |
|
Идентификационное наименование ПО |
КМ |
Carbon |
|
Номер версии (идентификационный номер) ПО |
2.X* |
4.X.X.X* |
|
Цифровой идентификатор ПО |
- |
- |
|
* «Х» является метрологически незначимой частью ПО и принимает значения от 0 до 99 | ||
Влияние ПО на метрологические характеристики кальциметров учтено при нормировании характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в:
-
- разделе 2 «Использование по назначению» документа «Кальциметр КМ-04МС. Руководство по эксплуатации»;
-
- разделе 2 «Использование по назначению» документа «Кальциметр КМ-05МС. Руководство по эксплуатации».
Применение кальциметров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ТУ 4215-001-70943252-2010 «Кальциметры КМ-04МС, КМ-05МС. Технические условия».
Правообладатель
Общество с ограниченной ответственностью Научно-производственное предприятие «Геосфера»
(ООО НПП «Геосфера»)
ИНН 6901038956
Юридический адрес: 170028, г. Тверь, наб. Реки Лазури, д. 15
Телефон: 8 (4822) 58-93-46
E-mail: info@geosferatver.ru
Web-сайт: www.geosferatver.ru
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие «Геосфера»(ООО НПП «Геосфера»)
ИНН 6901038956
Адрес: 170028, г. Тверь, наб. Реки Лазури, д. 15
Телефон: 8 (4822) 58-93-46
E-mail: info@geosferatver.ru
Web-сайт: www.geosferatver.ru
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Правообладатель
Общество с ограниченной ответственностью Научно-производственное предприятие «Геосфера»
(ООО НПП «Геосфера»)
ИНН 6901038956
Юридический адрес: 170028, г. Тверь, наб. Реки Лазури, д. 15
Телефон: 8 (4822) 58-93-46
E-mail: info@geosferatver.ru
Web-сайт: www.geosferatver.ru
Принцип действия кальциметров основан на измерении давления и температуры углекислого газа в реакционной камере, выделяемого при взаимодействии карбонатов, содержащихся в анализируемом образце, с водным раствором соляной кислоты, и в последующем расчете массовых долей кальцита и доломита, основанном на различии кинетики их реакции с кислотой.
Конструктивно кальциметры представляют собой автоматизированные приборы, состоящие из технологического и электронного блока. Технологический блок состоит из поршневого дозатора, емкости для кислоты, датчика давления, пережимного клапана, реакционной камеры с датчиком температуры и магнитной мешалкой.
Кальциметры выпускаются в модификациях КМ-04МС и КМ-05МС, которые отличаются между собой количеством реакционных камер.
Корпус кальциметров изготавливают из пластмассы и металлических сплавов, окрашивают в цвета в соответствии с технической документацией производителя.
Каждый экземпляр кальциметров имеет заводской номер, расположенный на задней стороне кальциметров. Заводской номер имеет цифровой или буквенно-цифровой формат и наносится типографским способом.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид кальциметров представлен на рисунке 1. Место нанесения заводского номера на кальциметры представлено на рисунке 2.

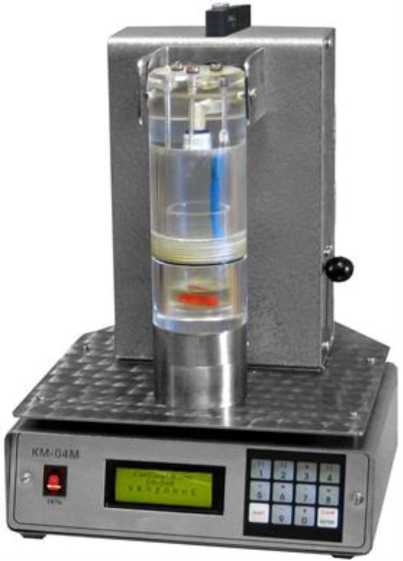

Кальциметры КМ, модификация КМ-04МС

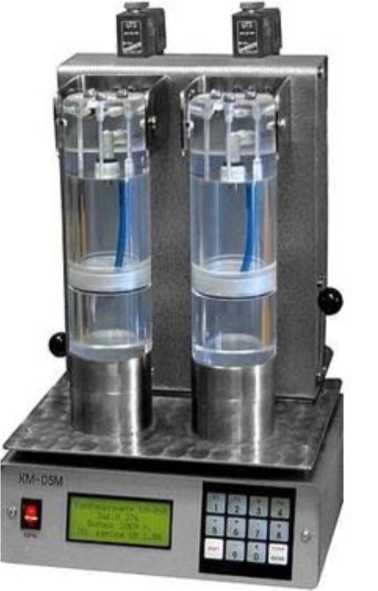

Кальциметры КМ, модификация КМ-05МС
Рисунок 1 - Общий вид кальциметров КМ
Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера на кальциметры КМ
Пломбирование кальциметров не предусмотрено. Конструкция кальциметров обеспечивает ограничение доступа к частям кальциметров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Кальциметр |
КМ |
1 шт. |
|
Интерфейсный кабель |
- |
1 шт. |
|
Сетевой шнур |
- |
1 шт. |
|
Комплект запасных изделий и принадлежностей |
- |
1 шт. |
|
Диск с ПО |
- |
1 шт. |
|
Кальциметр КМ-04МС. Руководство по эксплуатации!) |
- |
1 экз. |
|
Кальциметр КМ-05МС. Руководство по эксплуатации2) |
- |
1 экз. |
|
Программа для работы с кальциметрами серии КМ. Carbon 4.0. Руководство пользователя |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
| ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовых долей кальцита и доломита, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений массовых долей кальцита и доломита, % |
± 15 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификации | |
|
КМ-04МС |
КМ-05МС | |
|
Количество одновременно исследуемых образцов, шт. |
1 |
2 |
|
Масса исследуемого образца, мг, не более: | ||
|
- при карбонатности св. 20 % |
1000 | |
|
- при карбонатности св. 10 % до 20 % включ. |
2000 | |
|
- при карбонатности от 5 % до 10 % включ. |
4000 | |
|
Параметры электрического питания: | ||
|
- напряжение переменного тока, В |
220±22 | |
|
- частота переменного тока, Гц |
50/60 | |
|
Габаритные размеры, мм, не более: | ||
|
- высота |
380 | |
|
- ширина |
250 | |
|
- длина |
310 | |
|
Масса, кг, не более |
7,5 |
10,5 |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С |
от +22 до +26 | |
|
- относительная влажность (при температуре 25 °С), %, не |
85 | |
|
более |
от 84,0 до 106,7 | |
|
- атмосферное давление, кПа | ||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
4 |
