Сведения о средстве измерений: 96860-25 Весы для взвешивания рулонов

Номер по Госреестру СИ: 96860-25
96860-25 Весы для взвешивания рулонов
(ВРЛ)

Назначение средства измерений:
Весы для взвешивания рулонов ВРЛ (далее - весы) предназначены для измерений массы рулонов листового проката при статическом взвешивании.

сертификация программного обеспечения
Внешний вид. Весы для взвешивания рулонов, http://oei-analitika.ru рисунок № 1
Внешний вид.
Весы для взвешивания рулонов
Рисунок № 1
Внешний вид. Весы для взвешивания рулонов, http://oei-analitika.ru рисунок № 2
Внешний вид.
Весы для взвешивания рулонов
Рисунок № 2
Внешний вид. Весы для взвешивания рулонов, http://oei-analitika.ru рисунок № 3
Внешний вид.
Весы для взвешивания рулонов
Рисунок № 3
Внешний вид. Весы для взвешивания рулонов, http://oei-analitika.ru рисунок № 4
Внешний вид.
Весы для взвешивания рулонов
Рисунок № 4

Общие сведения

Дата публикации - 19.11.2025
Срок свидетельства -
Номер записи - 1c9cbaa5-3e3c-8050-0c88-62e3cf04e202
ID в реестре СИ - 1427323
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - MIRAE TECH INC
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт - Gyeonggi-do, Ansan-si, Danwon-gu, MTV-5
Уведомление о начале осуществления предпринимательской деятельности -

Воронеж - столица Центрально-Черноземного региона, объединяющего Воронежскую, Тамбовскую, Курскую, Белгородскую и Липецкую области. Воронеж является крупным областным административным центром. В городе расположены сотни промышленных и строительных предприятий, поставляющих продукцию в 60 стран мира, в том числе предприятия машиностроения, металлообработки, химической промышленности, авиастроения, радиоэлектроники, пищевой и легкой промышленности.

По количеству учреждений профессионального образования Воронежская область занимает второе место после Москвы из 18 регионов, входящих в Центральный федеральный округ. В Воронеже находится почти 40% от общего числа учреждений профессионального образования Центрально-Черноземного региона, а количество студентов вузов составляет более половины всех студентов Черноземья.

В настоящее время население Воронежа составляет более 1 миллиона человек. По численности населения Воронеж занимает 14-е место в России. 2/3 населения города - люди трудоспособного возраста.

Экономика Воронежа и области стабильно развивается, сохраняя рост важнейших социально-экономических показателей: стоимость валового регионального продукта, оборот розничной торговли и объем платных услуг населению ежегодно увеличиваются. Объем валового регионального продукта Воронежской области в 2004 году составил 117 млрд. рублей, что почти на 2% больше, чем в 2003 году (в сопоставимых ценах). Рост произошел в основном за счет увеличения объемов промышленного производства, жилищного строительства, транспортных услуг. Объем платных услуг населению в 2005 году составил 15,18 млрд. рублей, что на 30% больше, чем в предыдущем году.

Отчет "Анализ рынка поверки в Воронеже" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Воронеж.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2467 от 2025.11.17 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Весы для взвешивания рулонов (ВРЛ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений MIRAE TECH INC

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96860-25

Весы для взвешивания рулонов, ВРЛ
MIRAE TECH INC (КОРЕЯ, РЕСПУБЛИКА Gyeonggi-do, Ansan-si, Danwon-gu, MTV-5)
ОТ
МП
1 год

Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.

Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Кто поверяет Весы для взвешивания рулонов (ВРЛ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЛИПЕЦКИЙ ЦСМ"
(RA.RU.311476)
РСТ
  • ВРЛ
  • 4 4 2 2 0 4 2 2

    Стоимость поверки Весы для взвешивания рулонов (ВРЛ)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) индикаторов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

    Идентификационным признаком ПО служит номер версии (идентификационный номер) ПО, который отображается на дисплее индикатора при его включении.

    ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

    Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается переключателем регулировки (в виде перемычки), расположенным на печатной плате внутри пломбируемого корпуса индикатора. Доступ к параметрам регулировки возможен только при нарушении пломбы и изменении положения переключателя регулировки. Изменение ПО индикатора через интерфейс пользователя невозможно.

    Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные (признаки) программного обеспечения

    Идентификационные данные (признаки)

    Значения

    Идентификационное наименование программного обеспечения

    -

    Номер версии (идентификационный номер) программного обеспечения

    1.02

    Цифровой идентификатор программного обеспечения

    -

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    -

    Лист № 4 Всего листов 5

    Знак утверждения типа


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 5 «Метод измерений» руководства по эксплуатации на весы.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 04.07. 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».

    Правообладатель

    Публичное акционерное общество «Новолипецкий металлургический комбинат»

    (ПАО «НЛМК»)

    ИНН 4823006703

    Юридический адрес: 398040, г. Липецк, пл. Металлургов, 2

    Изготовитель

    MIRAETECH INC Gyeonggi-do, Ansan-d, Danwon-gu, MTV-5, Республика Корея
    Рисунок 5 - Общий вид маркировочной
    Программное обеспечение Программное обеспечение (ПО) индикаторов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
    Идентификационным признаком ПО служит номер версии (идентификационный номер) ПО, который отображается на дисплее индикатора при его включении.
    ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
    Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается переключателем регулировки (в виде перемычки), расположенным на печатной плате внутри пломбируемого корпуса индикатора. Доступ к параметрам регулировки возможен только при нарушении пломбы и изменении положения переключателя регулировки. Изменение ПО индикатора через интерфейс пользователя невозможно.
    Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
    Идентификационные данные ПО приведены в таблице 1.
    Таблица 1 - Идентификационные данные (признаки) программного обеспечения
    Идентификационные данные (признаки)
    Значения
    Идентификационное наименование программного обеспечения
    -
    Номер версии (идентификационный номер) программного обеспечения
    1.02
    Цифровой идентификатор программного обеспечения
    -
    Алгоритм вычисления цифрового идентификатора программного обеспечения
    -
    Лист № 4 Всего листов 5 Метрологические и технические характеристики Таблица 2 - Метрологические . характеристики
    Модифи ка-ция весов
    Максимальная нагрузка
    (Max),
    кг
    Мини мальн ая
    нагру зка
    (Min),
    кг
    Действи тельная цена деления
    (d), повероч ный интерва л (e), кг
    Число поверо чных интерв алов
    (n)
    Интервалы взвешивания, кг
    Пределы допускаемой абсолютной погрешности при поверке (в эксплуатации)
    (mpe), кг
    ВРЛ-3
    3000
    40
    2
    1500
    от 40 до 1000 включ. св. 1000 до 3000 включ.
    ±1,0 (±2,0)
    ±2,0 (±4,0)
    ВРЛ-10
    10000
    100
    5
    2000
    от 100 до 2500 включ. св. 2500 до 10000 включ.
    ±2,5 (±5,0)
    ±5,0 (±10,0)
    Таблица 3 - Технические характеристики
    Наименование
    Значение
    Условия эксплуатации:
    - диапазон рабочих температур, °С
    от +10 до +30
    Параметры электрического питания от сети переменного тока:
    -напряжение, В
    - частота, Гц
    от 198 до 242
    от 49 до 51
    Габаритные размеры весов (длина х ширина) мм, не более:
    • -     модификация ВРЛ-3
    • -     модификация ВРЛ-10
    1300х1600
    1600х1800
    Таблица 4 - Показатели надежности
    Наименование характеристики
    Значение
    Вероятность безотказной работы за 2000 часов
    0,95
    Знак утверждения типа наносится на титульный лист руководства по эксплуатации весов типографским способом.
    Комплектность средства измерений Таблица 5 - Комплектность средства измерений
    Наименование
    Обозначение
    Количество
    Весы для взвешивания рулонов
    ВРЛ
    1 шт.
    Руководство по эксплуатации
    -
    1 экз.
    Методика поверки
    -
    1 экз.
    Сведения о методиках (методах) измерений приведены в разделе 5 «Метод измерений» руководства по эксплуатации на весы.
    Нормативные документы, устанавливающие требования к средству измерений Приказ Федерального агентства по техническому регулированию и метрологии от 04.07. 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».
    Правообладатель
    Публичное акционерное общество «Новолипецкий металлургический комбинат»
    (ПАО «НЛМК»)
    ИНН 4823006703
    Юридический адрес: 398040, г. Липецк, пл. Металлургов, 2

    Компания MIRAE TECH INC, Республика Корея
    Адрес: Gyeonggi-do, Ansan-si, Danwon-gu, MTV-5

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Липецкой области»
    (ФБУ «Липецкий ЦСМ»)
    Адрес: 398017, Россия, Липецкая обл., г. Липецк, ул. И.Г. Гришина, д. 9а

    Правообладатель


    Публичное акционерное общество «Новолипецкий металлургический комбинат»
    (ПАО «НЛМК»)
    ИНН 4823006703
    Юридический адрес: 398040, г. Липецк, пл. Металлургов, 2

    Принцип действия весов основан на преобразовании деформации упругих элементов датчиков весоизмерительных (далее - датчики), возникающей по воздействием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый сигнал от датчиков поступает в индикатор весоизмерительный, в котором преобразуется в цифровой код и выводится на дисплей индикатора весоизмерительного, как результат взвешивания в единицах массы.

    Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), датчиков весоизмерительных (далее — датчики), индикатора весоизмерительного, сборной соединительной коробки и кабелей линий связи датчиков с индикатором весоизмерительным. ГПУ представляет металлическую раму, которая опирается на датчики. ГПУ встроено в роликовой конвейер, по которому движутся рулоны листового проката. При попадании рулонов листового проката на ГПУ происходит кратковременная остановка конвейера и выполняется процесс взвешивания.

    К весам данного типа относятся весы для взвешивания рулонов ВРЛ модификации ВРЛ-10 с заводским номером 011-71-003 и модификации ВРЛ-3 с заводским номером 011-71-004.

    В качестве датчиков в весах используются датчики весоизмерительные тензорезисторные LS (рег. № 57191-14).

    В качестве индикатора весоизмерительного в весах используются индикаторы весоизмерительные CI-600A (рег. № 68370-17).

    Весы снабжены следующими устройствами:

    • - полуавтоматическое устройство установки на нуль;

    • - устройство первоначальной установки на нуль.

    Буквенное обозначения типа, буквенно-цифровое обозначение модификации и цифровое обозначение заводского номера весов наносится фотохимическим или лазерным методом на маркировочную табличку, расположенную на ГПУ, что обеспечивает его сохранность и идентификацию весов в процессе эксплуатации. Защита от несанкционированного доступа осуществляется пломбировкой (в виде перемычки) переключателя регулировки, расположенного на печатной плате внутри пломбируемого корпуса индикатора весоизмерительного. Нанесение знака поверки на средство измерений не предусмотрено. Пломбировка весов не предусмотрена.

    Модификации весов представлены на рисунках 1 и 2. Общий вид индикатора весоизмерительного представлен на рисунке 3. Схема пломбировки от несанкционированного доступа представлена на рисунке 4. Общий вид маркировочной таблички представлен на рисунке 5.

    Внешний вид. Весы для взвешивания рулонов (ВРЛ), http://oei-analitika.ru

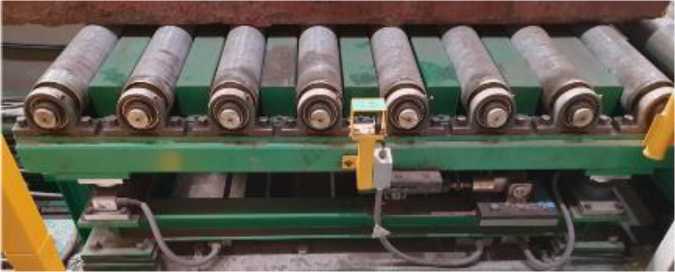

    Рисунок 1 - Общий вид весов модификации ВРЛ-10

    Внешний вид. Весы для взвешивания рулонов (ВРЛ), http://oei-analitika.ru

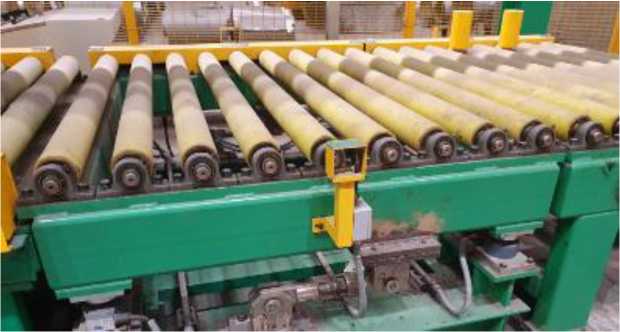

    Рисунок 2 - Общий вид весов модификации ВРЛ-3

    Внешний вид. Весы для взвешивания рулонов (ВРЛ), http://oei-analitika.ru

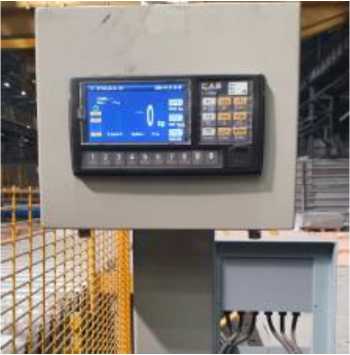

    Рисунок 3 - Общий вид индикатора весоизмерительного

    Внешний вид. Весы для взвешивания рулонов (ВРЛ), http://oei-analitika.ru

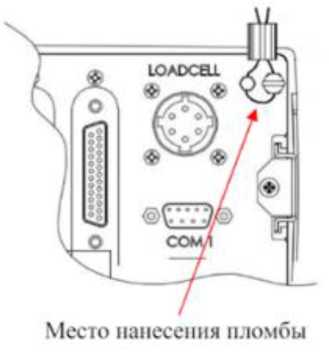

    Рисунок 4 - Схема пломбировки таблички весов

    Весы для взвешивания рулонов

    ВРЛ-3

    № Q11-71-004

    Минимальная нагрузка         40 кг

    Максимальная нагрузка         3000 кг

    e = d                               2 кг

    Изготовитель: MIRAETECH INC Gyeonggi-do, Ansan-d, Danwon-gu, MTV-5, Республика Корея

    Рисунок 5 - Общий вид маркировочной


    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Весы для взвешивания рулонов

    ВРЛ

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Методика поверки

    -

    1 экз.
