Номер по Госреестру СИ: 96870-25
96870-25 Уровнемеры магнитные поплавковые
(LHCF)
Назначение средства измерений:
Уровнемеры магнитные поплавковые LHCF (далее - уровнемеры) предназначены для измерений уровня жидких сред в резервуарах или технологических аппаратах.
Внешний вид.
Уровнемеры магнитные поплавковые
Рисунок № 1
Внешний вид.
Уровнемеры магнитные поплавковые
Рисунок № 2
Внешний вид.
Уровнемеры магнитные поплавковые
Рисунок № 3
Внешний вид.
Уровнемеры магнитные поплавковые
Рисунок № 4
Общие сведения
Дата публикации - 19.11.2025
Срок свидетельства - 17.11.2030
Номер записи - 66852b91-30b1-f7b4-25eb-ba89e3b3dd5b
ID в реестре СИ - 1427313
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Jilin L&H Measure and Control Co., Ltd.
Страна - КИТАЙ
Населенный пункт - №1677, Jincheng street, Jingyue national high-tech industrial development zone, Changchun city, Jilin province
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Госы VS частники" показывает в динамике по годам пропорцию в распределении поверок между частными и государственными организациями.
Предварительная сортировка организаций с государственной формой собственности осуществлялась по вхождениям таких ключевых слов, как: фгуп, гбу, казен, российск, муницип и др (более 24 ключевых словосочетаний).
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2235 от 2023.10.23 ПРИКАЗ_Об утверждении типов стандартных образцов (36)
№2508 от 2019.10.22 О внесении изменений в описания типов стандартных образцов и продлении срока действия свидетельств об утверждении типов стандартных образцов
№2752 от 2019.11.19 о внесении изменений в описания типа стандартных образцов
№2091 от 2023.10.06 ПРИКАЗ_Об утверждении типов стандартных образцов (10)
№2467 от 2025.11.17 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Уровнемеры магнитные поплавковые (LHCF)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Jilin L&H Measure and Control Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96870-25 17.11.2030 |
Уровнемеры магнитные поплавковые, LHCF Jilin L&H Measure and Control Co., Ltd. (КИТАЙ №1677, Jincheng street, Jingyue national high-tech industrial development zone, Changchun city, Jilin province) |
ОТ МП |
3 года |
|
97593-26 03.02.2031 |
Уровнемеры, LHSB Jilin L&H Measure and Control Co., Ltd. (КИТАЙ №1677, Jincheng street, Jingyue national high-tech industrial development zone, Changchun city, Jilin province) |
ОТ МП |
3 года |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Задаются начало периода (год, месяц) и конец периода (год, месяц).
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Уровнемеры магнитные поплавковые (LHCF)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Уровнемеры магнитные поплавковые (LHCF)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в руководстве по эксплуатации CZSC-2025-01 РЭ раздел 5 «Принцип работы и конструкция».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30.12.2019 г. №3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов;
Техническая документация фирмы Jilin L&H Measure and Control Co., Ltd., Китай.
Правообладатель
Фирма Jilin L&H Measure and Control Co., Ltd., Китай
Адрес: №1677, Jincheng street, Jingyue national high-tech industrial development zone, Changchun city, Jilin province. China
Тел./факс: ++86 431-8452-6611/+86 431-8452-0811
Web-сайт: www.jllh.com.cn
E-mail: LHXSB@163.com
Изготовитель
Фирма Jilin L&H Measure and Control Co., Ltd., КитайАдрес: №1677, Jincheng street, Jingyue national high-tech industrial development zone, Changchun city, Jilin province. China
Тел./факс: ++86 431-8452-6611/+86 431-8452-0811
Web-сайт: www.jllh.com.cn
E-mail: LHXSB@163.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Принцип действия уровнемеров основан на измерении уровня жидких сред в резервуарах или технологических аппаратах с помощью поплавка со встроенным магнитом, который перемещается по направляющей трубке (байпас) при изменении уровня жидкости.
Магнит воздействует на установленные снаружи направляющей трубки с линейкой из герконов с сопротивлениями и магнитный пластинчатый индикатор. Сигнал от герконов поступает на измерительный преобразователь, который измеряет общее сопротивление, равное сумме подключаемых герконами последовательно расположенных сопротивлений. Измеренные величины соответствуют положению поплавка и уровню измеряемой среды. Они преобразуются измерительным преобразователем в стандартный выходной сигнал. Показания пластинчатого индикатора можно считывать визуально непосредственно на месте эксплуатации.
Уровнемеры состоят из:
-
- направляющей трубки с технологическим присоединением к резервуару (байпас) и установленной снаружи линейки из герконов с сопротивлениями;
-
- поплавка со встроенной магнитной системой;
-
- измерительного преобразователя;
-
- магнитного пластинчатого индикатора;
-
- измерительной линейки.
В зависимости от исполнения уровнемеры имеют следующие обозначения:
LHCF2 - 1.6'32 - ia/d
Искробезопасное оборудование с видом
----------------взрывозащиты "взрывонепроницаемые оболочки "d"
--------------------------- Условное давление
-----------------------------------Магнитный поплавковый уровнемер серии
Longhua

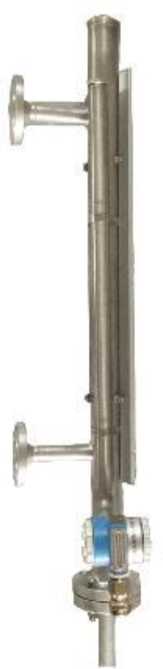

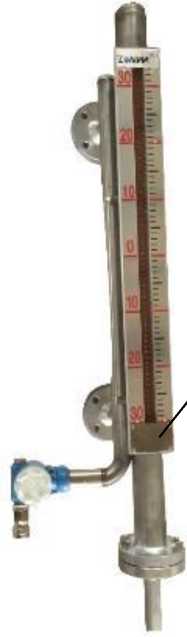

Внешний вид уровнемеров приведен на рисунке 1.
Рисунок 1 - Внешний вид уровнемера
маркировочная табличка
Маркировка выполнена на металлической пластине методом гравировки с указанием модели, заводского номера, диапазона измерений, рабочей температуры, предельного и максимального давления рабочей среды, даты изготовления, обозначения взрывозащиты, сертификата взрывозащищенности, наименования изготовителя. Формат серийного номера -цифровой. Знак поверки наносится на паспорт.
Маркировка уровнемера приведена на рисунке 2.
|
© |
F П Г f Уровнемер поплавковый магнитный |
© | |
|
Тип : LHCF |
Рабочая температура: °C | ||
|
Предельное деление, |
МПа Диапазон измерений: мм | ||
|
Номинальное давление, |
МПа Серийный номер: | ||
|
Маркировка е з,рж9е.даВЖ--0Ех и ПС Тб Ga X | |||
|
Сертификат соответствия |
: EA2QKG417/043.CN.0205275 | ||
|
Дата изготовления: | |||
|
© |
JiLinL&H Measure and Control Co.,Ltd |
© | |
Рисунок 2 - Маркировочная табличка

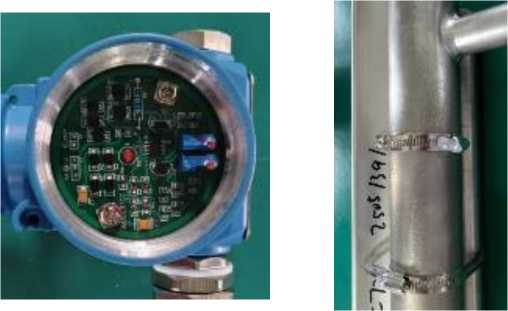

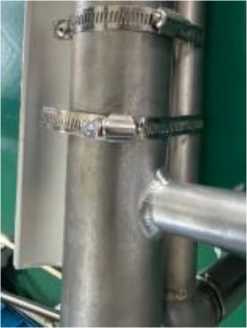

Места пломбирования приведены на рисунке 3.
Пломбирование осуществляется специальной мастикой, которая разрушается при попытке открутить винты крепежа узлов уровнемера, смонтированных на байпасе или регулировочные винты на подстроечных резисторах в измерительном преобразователе.
Рисунок 3 - Места пломбирования уровнемера
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня*, мм |
от 200 до 6000 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня жидкости, мм |
±10 |
|
Дополнительная абсолютная погрешность измерений уровня при изменении плотности жидкости на 10 кг/м3, мм |
1,3 |
|
Выходной токовый сигнал, мА |
от 4 до 20 |
|
Плотность рабочей среды, кг/м3 |
от 650 до 1500 |
|
Температура рабочей среды, °С |
от -196 до +540 |
|
Давление рабочей среды, МПа |
от 1,0 до 22 |
|
Напряжение постоянного тока, В |
от 12 до 36 |
|
Маркировка взрывозащиты |
0Ex ia IIC T6 Ga Х 1Ex db IIC T6 Gb Х |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP65 |
|
Масса, не более*, кг |
от 35 до 133 |
|
Габаритные размеры*, мм |
265 x 446 x 6814 |
|
Условия эксплуатации:
|
от -20 до +40 до 95 |
|
* - в зависимости от заказа. Фактический диапазон измерений находится в пределах, установленных в таблице 1 значений, и указывается в паспорте средства измерений и на маркировочной табличке | |
Таблица 2
Показатели надежности
|
Срок службы, лет, не менее |
10 |
Таблица 3
|
Наименование |
Обозначение |
Кол. |
|
Уровнемер магнитный поплавковый |
LHCF |
1 шт. |
|
ЗИП |
- |
1 комплект |
|
Руководство по эксплуатации |
CZSC-2025-01 РЭ |
1 экз. |
|
Паспорт |
JSHZ-2025-01 ПС |
1 экз. |
