Принцип действия анализаторов основан на термогравиметрическом методе, заключающемся в измерении массы образца в процессе сушки при заданном оператором режиме нагрева, с последующим вычислением относительного изменения массы. На дисплее анализатора отображается результат измерений массовой доли влаги в процентах, массовая доля сухого остатка или текущая масса исследуемого образца в процентах или граммах.

Конструктивно анализаторы состоят из весоизмерительного модуля с платформой для размещения исследуемого образца, блока обработки измерительной информации, снабжённого сенсорным дисплеем или дисплеем с клавиатурой. Источник инфракрасного излучения - нагревательный элемент встроен в откидную крышку анализатора.

Анализ выполняется автоматически под управлением программного обеспечения. Процесс измерения включает следующие операции: образец анализируемого материала помещают на платформу весоизмерительного модуля, закрывается крышка, после чего происходит взвешивание, а затем автоматическое определение потери массы образцом после сушки и пересчет в единицы содержания влаги, с учетом начальной массы образца.

Анализаторы изготавливаются в девяти модификациях, которые отличаются метрологическими характеристиками и имеют обозначение:

• [1] - обозначение типа дисплея: 1 для дисплея с панелью оператора; 2 для сенсорного дисплея;

• [2] - обозначение максимальной нагрузки: 110 г.

• [3] - обозначение минимального значения массы образца: 01 - 0,0001 г, 1 - 0,001 г; 2 - 0,002 г; 5 - 0,005 г; 10 - 0,01 г;

• [4] - обозначение дополнительных функций (если присутствует), может принимать значения:

IR - для модификаций с инфракрасным нагревательным элементом;

i - для модификаций с функцией внутренней калибровки;

М - для модификаций, не оснащаемых автоматическим подъемным механизмом крышки нагревательной камеры.

Анализаторы обеспечивают измерение содержания влаги в нескольких режимах. В зависимости от выбранного режима работы анализатор обеспечивает измерение:

- массовой доли влаги в образце в %;

• - массовой доли сухого остатка в образце в %;

• - отношения начальной массы образца к массе сухого остатка в %;

• - отношение массы влаги к массе сухого остатка в %.

В зависимости от модификации анализаторы снабжены следующими устройствами и функциями:

• - устройство установки анализатора по уровню;

• - установка различных температур и режимов сушки образца;

• - установка весоизмерительного устройства на нуль;

• - самотестирование;

• - сохранение результатов измерений в архиве;

• - задание параметров настроек и режимов измерений через цифровые интерфейсы;

• - вывод по цифровым интерфейсам и на печать настроек анализатора и результатов измерений;

• - представление результатов измерений в виде графиков;

• - звуковой сигнал об окончании измерений.

Цветовая гамма корпуса анализаторов может быть изменена по решению изготовителя в одностороннем порядке.

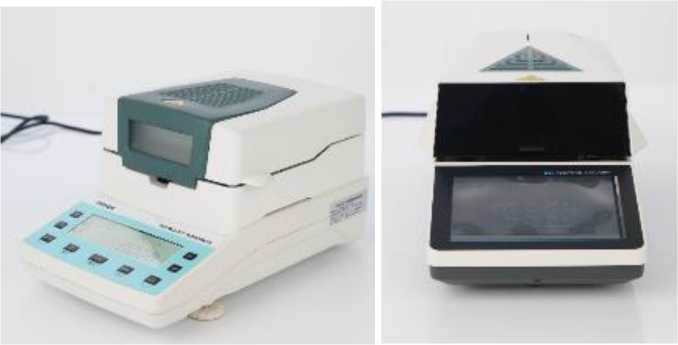

Общий вид анализаторов представлен на рис. 1.

Рисунок 1 - Общий вид анализаторов

Место нанесения знака утверждения типа

Altimaxa

Рисунок 2 - Пример маркировочной таблички

Маркировочная табличка анализаторов представляет собой наклейку, разрушаемую при снятии, и крепится к боковой поверхности корпуса анализатора.

Маркировочная табличка содержит следующую информацию (рисунок 2):

• - наименование изготовителя или его товарный знак;

• - обозначение модификации;

• - максимальная масса образца (Мах);

• - цена деления при измерениях массовой доли влаги (d (%));

• - цена деления при измерениях массы (d (мг));

• - диапазон установки температуры сушки (T);

• - знак утверждения типа;

• - серийный номер анализатора (состоит из арабских цифр и наносится типографским способом).

Пломбирование анализаторов не предусмотрено.

Нанесение знака поверки на анализаторы не предусмотрено.

аблица 5 -

Таблица 3 - Метрологические характеристики

аблица 4 - Основные технические характеристики
