Принцип действия теплосчетчиков состоит в измерении объемного расхода, объема, температуры теплоносителя в трубопроводах с последующим вычислением тепловой энергии.

Конструктивно теплосчетчики состоят из гидравлической части и установленной сверху на гидравлическую часть электронной части.

Гидравлическая часть представляет собой измерительный участок с установленными ультразвуковыми датчиками, с помощью которых измеряется скорость движения теплоносителя.

Электронная часть имеет неразборную конструкцию, состоящую из вычислителя, который представляет собой плату электронного модуля, установленного в корпус, и двух подключенных к электронному модулю термометров сопротивления.

Гидравлическая часть подключена к электронной части соединительными кабелями.

Электронная часть может быть отсоединена от гидравлической части и установлена в удобном для снятия показаний месте в пределах длины соединительных кабелей.

Электронный модуль представляет собой микропроцессорное электронное устройство с жидкокристаллическим индикатором (далее по тексту - ЖКИ) и кнопкой управления. На ЖКИ индицируются числовые значения вычисленных и измеренных величин, тип индицируемого параметра, его размерность, а также режимы работы. Кнопка управления предназначена для переключения режимов индикации. Архивные данные и настроечные параметры теплосчетчика хранятся в энергонезависимой памяти электронного модуля.

Теплосчетчик обеспечивает измерение календарного времени и интервалов времени.

Теплосчетчик может быть укомплектован интерфейсами связи, дискретными выходами, дискретными входами, импульсным выходом для подключения дополнительных средств измерений.

Питание теплосчетчика осуществляется от встроенной батареи.

Теплосчетчик может устанавливаться как в подающем, так и в обратном трубопроводе системы теплоснабжения.

Теплосчетчики изготовлены из материалов, устойчивых к коррозии.

Теплосчетчики выпускаются различных модификаций, отличающихся номинальным диаметром, номинальным расходом теплоносителя, интерфейсом связи, дополнительными функциями, в соответствии с представленной структурой обозначений:

МИРТЕК-43-РУ - □ □ - □ □ - □ □ □ □ □ □ □ □ - □ - □ □ - □ □

. Тип теплосчетчика

• ■ 2 ^: Диаметр номинальный (DN)

15 - 15 мм

20 - 20 мм

• ■  Номинальный расход теплоносителя

0,6 - 0,6 м³/ч

• 1.5 - 1,5 м³/ч

• 2.5 - 2,5 м³/ч

• 4 ^: Интерфейс связи

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса RFWF/n - радиоинтерфейс WiFi, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

RFLT/n - радиоинтерфейс LTE, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

(Нет символа) - интерфейс отсутствует

(5) Дополнительные функции

H - датчик магнитного поля

In - дискретный вход, где n - количество входов

O - оптический порт

Qn - дискретный выход, где n - количество выходов

T - импульсный выход

V - электронная пломба

(Нет символа) - дополнительные функции отсутствуют

Модификация электронной части

D1 - модификация 1

■: 7 '■ Номер исполнения счетчика

n - число, обозначающее номер исполнения счетчика (для исполнения 1 номер допускается не указывать).

Исполнение не связано с метрологическими характеристиками счетчика.

Знак поверки наносится на свинцовую или пластмассовую пломбу, закрепляемую на корпусе электронной части, навешиваемую на внешнюю сторону теплосчетчика, с применением проволоки.

Заводской номер представляет собой буквенно-цифровое или цифровое обозначение по системе нумерации предприятия-изготовителя, состоящее из арабских цифр и букв латинского алфавита, и наносится с помощью наклейки, или способом офсетной печати, или иным способом на лицевую панель электронной части теплосчетчика.

Защита от несанкционированного доступа к внутренним элементам теплосчетчиков и средствам регулировки обеспечивается неразборной конструкцией электронной части и ее пломбировкой.

Общий вид теплосчетчиков приведен на рисунках 1 - 2.

ON 15 Т*1_105X ДТ=3_104Х

Р_=1.6 МПа

Pt 1000

Класс 2

См**» I Рос DM

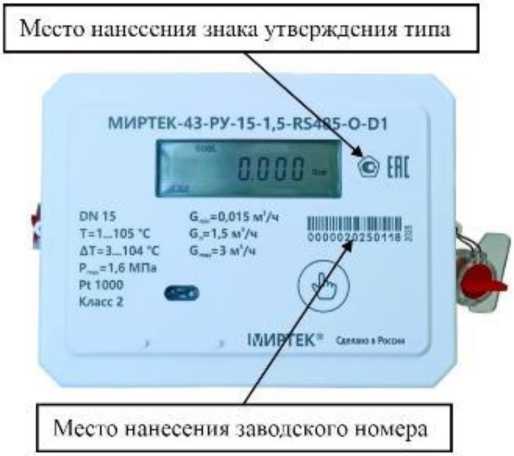

Место нанесения знака утверждения типа

МИРТЕК-43-РУ-15-1,5-й!

Место нанесения заводскою номера

Рисунок 1 - Общий вид средства измерений

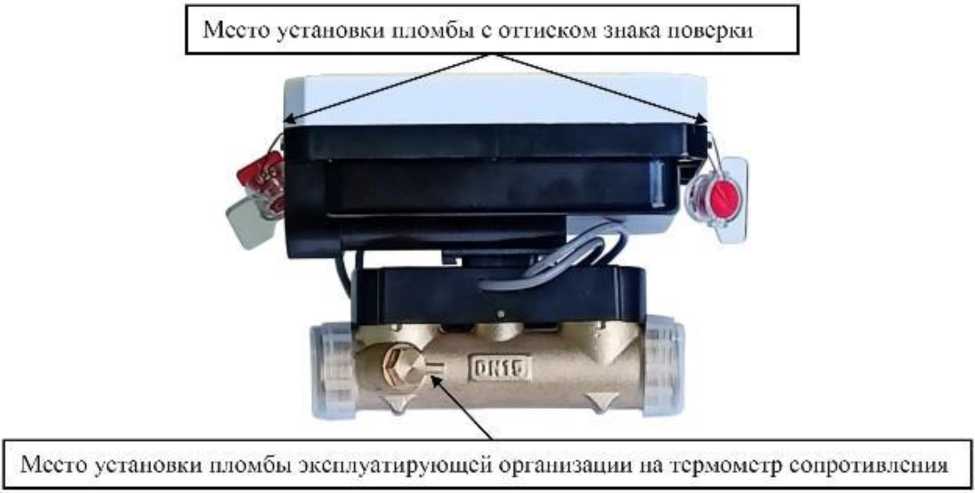

Место установки пломбы эксплуатирующей организации на термометр сопротивления

Место установки пломбы с оттиском знака поверки

Рисунок 2 - Схема пломбировки средства измерений

Таблица 5 - ________________________________________

Таблица 2 - Метрологические характеристики_____

Продолжение таблицы 2

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности
