Номер по Госреестру СИ: 96808-25
96808-25 Счетчики газа объемные диафрагменные
(Atmos)
Назначение средства измерений:
Счётчики газа объёмные диафрагменные Atmos (далее счётчики) предназначены для измерений объёма газа, проходящего через счетчик (природного газа по ГОСТ 5542-2014, паров сжиженного газа по ГОСТ 20448-90 и других газов, не агрессивных к материалам счетчика), при рабочих условиях или объема газа, приведенного к температуре плюс 20 °С.
Внешний вид.
Счетчики газа объемные диафрагменные

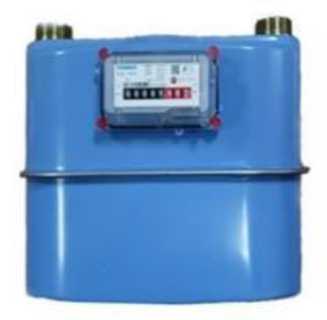

Рисунок № 1
Внешний вид.
Счетчики газа объемные диафрагменные

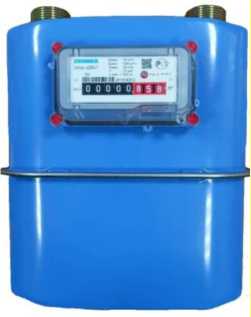

Рисунок № 2
Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 3
Внешний вид.
Счетчики газа объемные диафрагменные

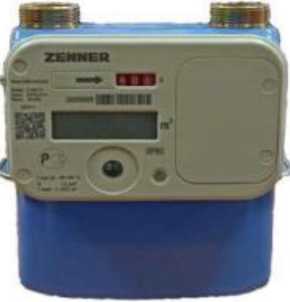

Рисунок № 4
Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 5
Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 6
Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 7
Внешний вид.
Счетчики газа объемные диафрагменные
Рисунок № 8
Общие сведения
Дата публикации - 11.11.2025
Срок свидетельства - 05.11.2030
Номер записи - 15f71c83-51c5-3d67-423a-2685683ae775
ID в реестре СИ - 1427285
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - ZENNER METERING TECHNOLOGY (SHANGHAI) LTD
Страна - КИТАЙ
Населенный пункт - 6558, East Yinggang Road, Qingpu Industrial Zone, 201703 Shanghai
Уведомление о начале осуществления предпринимательской деятельности -
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2387 от 2025.11.05 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Счетчики газа объемные диафрагменные (Atmos)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ZENNER METERING TECHNOLOGY (SHANGHAI) LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96808-25 05.11.2030 |
Счетчики газа объемные диафрагменные, Atmos ZENNER METERING TECHNOLOGY (SHANGHAI) LTD (КИТАЙ 6558, East Yinggang Road, Qingpu Industrial Zone, 201703 Shanghai) |
ОТ МП |
6 лет |
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Кто поверяет Счетчики газа объемные диафрагменные (Atmos)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Счетчики газа объемные диафрагменные (Atmos)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
ПО установленное в счётчике является встроенным и выполняет следующие функции:
- измерение потреблённого объёма газа и приведение его к стандартным условиям;
- отображение информации на ЖКИ (объём газа, состояние элементов питания и т.д.);
- управления запорным клапаном;
- передачи данных;
ПО однократно вписывается в постоянную память микроконтроллера счётчика при производстве и не может быть изменено. Изменение данных, хранящихся в памяти счётчика и результатов измерений с помощью команд, вводимых через интерфейс пользователя невозможно.
Защита ПО от обеспечивается конструкцией счётчика.
ПО защищено от несанкционированного доступа, преднамеренных и непреднамеренных изменений механическим опечатыванием - установкой пломбы со знаком поверки.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ATM |
|
Номер версии не ниже (идентификационный номер) |
71ХХХХХ* |
|
Цифровой идентификатор |
- |
|
* XXXXX - значения от 00001 до 99999 | |
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа средств измерений наносится указанном на рисунке 2.на корпус счетчиков в месте,
Место нанесения заводского номера
Место нанесения знака утверждения типа
Место
нанесения
заводского
номера
Место
нанесения
знака
утверждения
типа

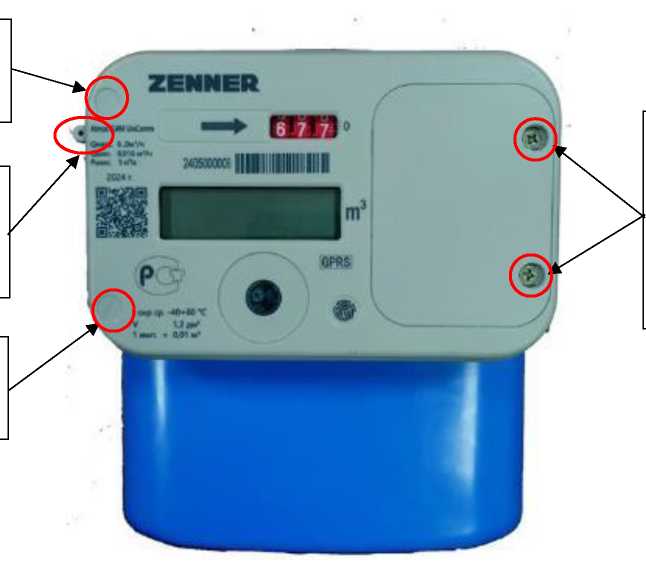

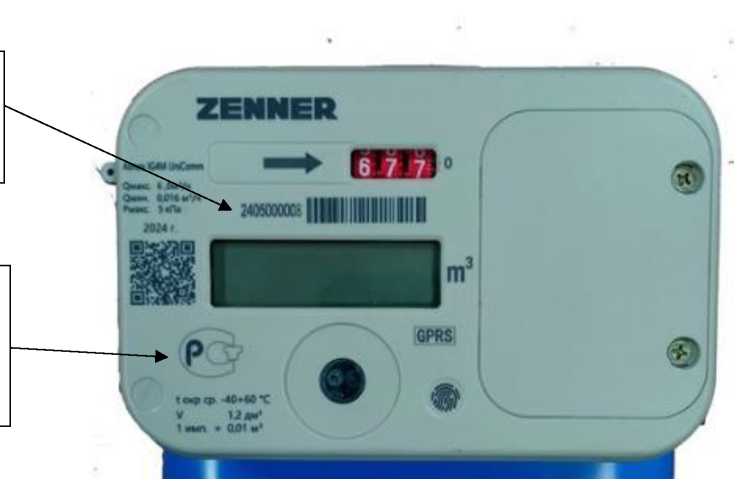

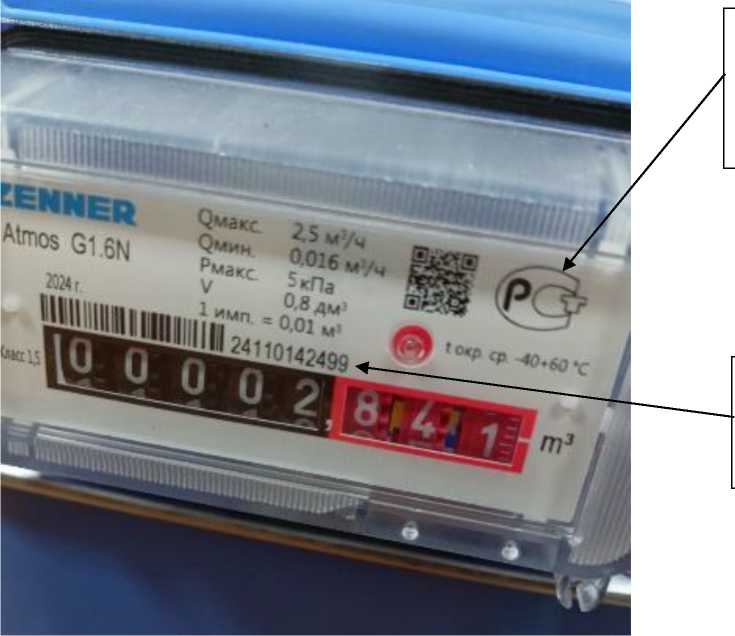

Рисунок 2 - Места расположения заводского номера и нанесения на корпус счетчика знака утверждения типа средств измерений
Схема пломбировки для предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений и места нанесения знака поверки на корпус средства измерений представлены на рисунке 3.
Место
нанесения
знака
Места установки
пломб
поверки
Место установки пломбы
Место нанесения знака поверки
Место установки пломбы
Места установки пломбы
Места
установки пломб или
знака поверки при замене элемента питания
Рисунок 3 - Схема пломбировки счетчиков и места нанесения на корпус счетчика знака поверки
Программное обеспечениеПО установленное в счётчике является встроенным и выполняет следующие функции:
- измерение потреблённого объёма газа и приведение его к стандартным условиям;
- отображение информации на ЖКИ (объём газа, состояние элементов питания и т.д.);
- управления запорным клапаном;
- передачи данных;
ПО однократно вписывается в постоянную память микроконтроллера счётчика при производстве и не может быть изменено. Изменение данных, хранящихся в памяти счётчика и результатов измерений с помощью команд, вводимых через интерфейс пользователя невозможно.
Защита ПО от обеспечивается конструкцией счётчика.
ПО защищено от несанкционированного доступа, преднамеренных и непреднамеренных изменений механическим опечатыванием - установкой пломбы со знаком поверки.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ATM |
|
Номер версии не ниже (идентификационный номер) |
71ХХХХХ* |
|
Цифровой идентификатор |
- |
|
* XXXXX - значения от 00001 до 99999 | |
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики приведены в таблицах 2 - 8.
Таблица 2 - Метрологические характеристики счетчиков Atmos исполнения G, AG
|
Наименование характеристики |
Значение | |||
|
Типоразмер счетчика |
1.6 |
2.5 |
4 |
6 |
|
Номинальный расход газа Qnom, м3/ч |
1,6 |
2,5 |
4 |
6 |
|
Максимальный расход газа Qmax, м3/ч |
2,5 |
4 |
6 |
10 |
|
Минимальный расход газа Qmin, м3/ч |
0,016 |
0,025 |
0,04 |
0,06 |
|
Пределы допускаемой относительной погрешности при | ||||
|
измерении объема газа при рабочих условиях или объема | ||||
|
газа, приведенного к температуре плюс 20 °С, %, в | ||||
|
диапазоне объёмных расходов не более: | ||||
|
в диапазоне Qmin < Q < 0,1Qnom |
±3 | |||
|
в диапазоне 0,1Qnom < Q < Qmax |
±1,5 | |||
|
Емкость отсчетного устройства, м3 |
99999,999 | |||
|
Цена единицы младшего разряда (деления шкалы), дм3 |
1 | |||
|
Циклический объем, дм3, не менее |
1,2 | |||
Таблица 3 - Основные технические характеристики счетчиков Atmos исполнения G, AG
|
Наименование характеристики |
Значение | ||||
|
Типоразмер счетчика |
1.6 |
2.5 |
4 |
6 | |
|
Соединительная резьба |
G1 1/4 |
G1 1/4 |
G1 1/4 |
G1 1/4 |
G1 1/4 |
|
Межцентровое расстояние между штуцерами, мм |
110/130 |
110/130 |
110/130 |
160 |
250 |
|
Высота, мм |
188,5 |
188,5 |
230 |
286,5 |
261,4 |
|
Ширина, мм |
183,8 |
183,8 |
205 |
254,2 |
330 |
|
Глубина, мм |
157,3 |
157,3 |
168 |
194,5 |
185,9 |
|
Масса, кг |
1,55 |
1,55 |
2 |
4,1 |
4,1 |
|
Максимальное рабочее давление измеряемой среды, кПа |
5 | ||||
|
Наибольшее избыточное давление внутри корпуса, кПа |
50 | ||||
|
Потеря давления при Qmax, Па, не более |
200 | ||||
|
Условия эксплуатации: | |||||
|
температура окружающей среды, °С |
от - |
40 до +70 | |||
|
атмосферное давление, кПа |
от 84 до 106,7 | ||||
|
относительная влажность воздуха, не более, % |
90 | ||||
Таблица 4 - Метрологические характеристики счетчиков Atmos исполнения WG
|
Наименование характеристики |
Значение | |
|
Типоразмер счетчика |
2.5 |
6 |
|
Номинальный расход газа Qnom, м3/ч |
2,5 |
6 |
|
Максимальный расход газа Qmax, м3/ч |
6 |
10 |
|
Минимальный расход газа Qmin, м3/ч |
0,016 |
0,04 |
|
Пределы допускаемой относительной погрешности при | ||
|
измерении объема газа при рабочих условиях или объема газа, | ||
|
приведенного к температуре плюс 20 °С, %, в диапазоне | ||
|
объёмных расходов не более: | ||
|
в диапазоне Qmin < Q < 0,1Qnom |
±3 | |
|
в диапазоне 0,lQnom < Q < Qmax |
±1,5 | |
|
Емкость отсчетного устройства, м3 |
99999,999 | |
|
Цена единицы младшего разряда (деления шкалы), дм3 |
1 | |
|
Циклический объем, дм3, не менее |
1,2 | |
Таблица 5 - Основные технические характеристики счетчиков Atmos исполнения WG
|
Наименование характеристики |
Значение | |
|
Типоразмер счетчика |
2.5 |
6 |
|
Соединительная резьба |
G1 1/4 |
G1 1/4 |
|
Межцентровое расстояние между штуцерами, мм |
110/130 |
250 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение | |
|
Высота, мм |
223 |
261,4 |
|
Ширина, мм |
205 |
330 |
|
Глубина, мм |
166 |
185,9 |
|
Масса, кг |
2,1 |
4,1 |
|
Максимальное рабочее давление измеряемой среды, кПа |
5 | |
|
Наибольшее избыточное давление внутри корпуса, кПа |
50 | |
|
Потеря давления при Qmax, Па, не более |
200 | |
|
Условия эксплуатации: | ||
|
температура окружающей среды, °С |
от -40 до +70 | |
|
атмосферное давление, кПа |
от 84 до 106,7 | |
|
относительная влажность воздуха, не более, % |
90 | |
Таблица 6 - Метрологические характеристики счетчиков Atmos исполнения Unicom IG
|
Наименование характеристики |
Значение | |||
|
Типоразмер счетчика |
1.6 |
2.5 |
4 |
6 |
|
Номинальный расход газа Qnom, м3/ч |
1,6 |
2,5 |
4 |
6 |
|
Максимальный расход газа Qmax, м3/ч |
2,5 |
6 |
6 |
10 |
|
Минимальный расход газа Qmin, м3/ч |
0,016 |
0,016 |
0,016 |
0,04 |
|
Пределы допускаемой относительной погрешности при измерении объема газа, приведенного к температуре плюс 20 °С, %, в диапазоне объёмных расходов не более: в диапазоне Qmin < Q < 0,1Qnom в диапазоне 0,lQnom < Q < Qmax |
±3 ±1,5 | |||
|
Емкость отсчетного устройства, м3 |
99999,999 | |||
|
Цена единицы младшего разряда (деления шкалы), дм3 |
1 | |||
|
Циклический объем, дм3, не менее |
1,2 | |||
Таблица 7 - Основные технические характеристики счетчиков Atmos исполнения Unicom IG
|
Наименование характеристики |
Значение | |||
|
Типоразмер счетчика |
1,6 |
2,5 |
4 |
6 |
|
Соединительная резьба |
G1 1/4 |
G1 1/4 |
G1 1/4 |
G1 1/4 |
|
Межцентровое расстояние между |
130 |
130 |
130 |
250 |
Продолжение таблицы 7
|
Наименование характеристики |
Значение | |||
|
Высота, мм |
219,4 |
219,4 |
219,4 |
261,4 |
|
Ширина, мм |
205 |
205 |
205 |
330 |
|
Глубина, мм |
167,6 |
167,6 |
167,6 |
185,9 |
|
Масса, кг |
2,25 |
2,25 |
2,25 |
4,1 |
|
Максимальное рабочее давление измеряемой среды, кПа |
5 | |||
|
Наибольшее избыточное давление внутри корпуса, кПа |
50 | |||
|
Потеря давления при Qmax, Па, не более |
200 | |||
|
Условия эксплуатации: температура окружающей среды, °С атмосферное давление, кПа относительная влажность воздуха, не более, % |
от -40 до +70 от 84 до 106,7 90 | |||
Таблица 8 - Показатели надежности счетчиков Atmos
|
Наименование характеристики |
Значение |
|
Средняя наработка счетчика до отказа, ч |
95000 |
|
Средний срок службы, лет |
12 |
на корпус средства измерений носится в соответствие с рисунком 2.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в разделе 3 «Устройство и принцип работы» документа «Счётчики газа объёмные диафрагменные Atmos. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Счётчик газа объёмный диафрагменный Atmos. Стандарт предприятия.
Правообладатель
Фирма « ZENNER METERING TECHNOLOGY (SHANGHAI) LTD», Китай
Адрес: NO.6558, East Yinggang Road, Qingpu Industrial Zone, 201703 Shanghai, China Тел. / факс: 86-(21)3116-6688*8683 / 86-(21)3116-6688*8098
Web-сайт: www.zenner-metering.com
Изготовитель
Фирма «ZENNER METERING TECHNOLOGY (SHANGHAI) LTD», Китай
Адрес: NO.6558, East Yinggang Road, Qingpu Industrial Zone, 201703 Shanghai, China
Тел. / факс: 86-(21)3116-6688*8683 / 86-(21)3116-6688*8098
Web-сайт: www.zenner-metering.com
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов»(ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон (факс): +7 495-491-78-12
E-mail: sittek@mail.ru; mce-info@mail.ru
Web-сайт: www.kip-mce.ru
Правообладатель
Фирма « ZENNER METERING TECHNOLOGY (SHANGHAI) LTD», Китай
Адрес: NO.6558, East Yinggang Road, Qingpu Industrial Zone, 201703 Shanghai, China Тел. / факс: 86-(21)3116-6688*8683 / 86-(21)3116-6688*8098
Web-сайт: www.zenner-metering.com
Принцип действия счётчиков основан на преобразовании разности давлений газа на входе и выходе в возвратно-поступательное движение мембран, образующих измерительные камеры. Движение мембран преобразуется рычажно-кривошипным механизмом во вращательное движение вала, который приводит в движение счётный механизм.
Счётчики конструктивно состоят из герметичного оцинкованного корпуса с измерительным механизмом и отсчётного устройства, механического или электронного типа. Счётчики могут оснащаться запорным клапаном и (или) датчиком загазованности.
Механическое отсчётное устройство состоит из корпуса с механической (или магнитной) трансмиссией с защитой от обратного хода и механической термокомпенсацией в виде спиральной биметаллической пружины для приведения измеренного объёма газа к 20 0С.
Электронное отсчётное устройство состоит из корпуса с механической или магнитной трансмиссией, электронного блока и электронной термокомпенсацией в виде встроенного термопреобразователя и датчика загазованности.
Электронный блок обеспечивает:
-
- вычисление накопленного объёма газа, приведённого к стандартным условиям с учётом условно-постоянных подстановочных значений давления и коэффициента сжимаемости в зависимости от реально замеряемых температур;
-
- ведение архива данных и событий;
-
- контроль за наличием воздуха в трубопроводе, состоянием батарей питания, температуры внешней среды, внешнего вмешательства;
-
- управление запорным клапаном;
-
- передачу данных через различные интерфейсы связи (оптопорт, NFC, GPRS, NB-IoT, 4G, Lorawan, wMbus);
Интерфейсы связи предназначены для дистанционной передачи информации об объёме потреблённого газа, а также для дистанционного управления запорным клапаном по команде с пункта учёта газоснабжающей организацией.
Структура условного обозначения счётчика:
Счётчик газа объёмный диафрагменный Atmos X1X2-X3-X4-X5
Xi - G1.6, G2.5, G4, G6 типоразмер стандартный с механическим отсчётным устройством;
AG1.6, AG2.5, AG4, AG6 типоразмер стандартный с механическим отсчётным устройством и с асинхронно скользящими клапанами в виде задвижек;
WG2.5, WG6 типоразмер с механическим отсчётным устройством и с расширенными метрологическими характеристиками;
Unicom IG1.6, Unicom IG2.5, Unicom IG4, Unicom IG6 типоразмер с электронным модулем счётного устройства и электронным блоком коррекции по температуре.
X2 - M - механическая связь счетного механизма с гидравлической частью;
N - магнитная связь счетного механизма с гидравлической частью;
X3 - Т - с механическим устройством температурной коррекции при наличии;
X4 - К - запорный клапан при наличии;
Д - датчик загазованности при наличии;
И - импульсный выход;
X5 - GPRS, NbIoT, LoRa - интерфейс связи при наличии.
Общий вид счетчиков и места установки пломб для защиты от несанкционированного доступа представлены на рисунке 1.
исполнение Atmos Gi.6
(G2.5; G4; G6)
исполнение Atmos AGi.6 (AG2.5; AG4; AG6)
исполнение Atmos WG2.5 (WG6)
исполнение Atmos Unicom IGi.6
(Unicom IG2.5; Unicom IG4; Unicom IG6)
Рисунок 1 - Общий вид счетчиков
Заводской номер счётчика состоит из арабских цифр в формате, указанном на рисунке 2, является уникальным, присваивается организацией-изготовителем при выпуске из производства нарастающим итогом. Заводские номера указывается на корпусе счетчика, дублируются штрихкодом согласно рисунка 2, печатаются в паспорте счетчика.
Знак утверждения типа средств измерений наносится указанном на рисунке 2.
на корпус счетчиков в месте,
Место нанесения заводского номера
Место нанесения знака утверждения типа
Место
нанесения
заводского
номера
Место
нанесения
знака
утверждения
типа
Рисунок 2 - Места расположения заводского номера и нанесения на корпус счетчика знака утверждения типа средств измерений
Схема пломбировки для предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений и места нанесения знака поверки на корпус средства измерений представлены на рисунке 3.
Место
нанесения
знака
Места установки
пломб
поверки
Место установки пломбы
Место нанесения знака поверки
Место установки пломбы
Места установки пломбы
Места
установки пломб или
знака поверки при замене элемента питания
Рисунок 3 - Схема пломбировки счетчиков и места нанесения на корпус счетчика знака поверки
Таблица 2 - Метрологические характеристики счетчиков Atmos исполнения G, AG
|
Наименование характеристики |
Значение | |||
|
Типоразмер счетчика |
1.6 |
2.5 |
4 |
6 |
|
Номинальный расход газа Qnom, м3/ч |
1,6 |
2,5 |
4 |
6 |
|
Максимальный расход газа Qmax, м3/ч |
2,5 |
4 |
6 |
10 |
|
Минимальный расход газа Qmin, м3/ч |
0,016 |
0,025 |
0,04 |
0,06 |
|
Пределы допускаемой относительной погрешности при | ||||
|
измерении объема газа при рабочих условиях или объема | ||||
|
газа, приведенного к температуре плюс 20 °С, %, в | ||||
|
диапазоне объёмных расходов не более: | ||||
|
в диапазоне Qmin < Q < 0,1Qnom |
±3 | |||
|
в диапазоне 0,1Qnom < Q < Qmax |
±1,5 | |||
|
Емкость отсчетного устройства, м3 |
99999,999 | |||
|
Цена единицы младшего разряда (деления шкалы), дм3 |
1 | |||
|
Циклический объем, дм3, не менее |
1,2 | |||
Таблица 3 - Основные технические характеристики счетчиков Atmos исполнения G, AG
|
Наименование характеристики |
Значение | ||||
|
Типоразмер счетчика |
1.6 |
2.5 |
4 |
6 | |
|
Соединительная резьба |
G1 1/4 |
G1 1/4 |
G1 1/4 |
G1 1/4 |
G1 1/4 |
|
Межцентровое расстояние между штуцерами, мм |
110/130 |
110/130 |
110/130 |
160 |
250 |
|
Высота, мм |
188,5 |
188,5 |
230 |
286,5 |
261,4 |
|
Ширина, мм |
183,8 |
183,8 |
205 |
254,2 |
330 |
|
Глубина, мм |
157,3 |
157,3 |
168 |
194,5 |
185,9 |
|
Масса, кг |
1,55 |
1,55 |
2 |
4,1 |
4,1 |
|
Максимальное рабочее давление измеряемой среды, кПа |
5 | ||||
|
Наибольшее избыточное давление внутри корпуса, кПа |
50 | ||||
|
Потеря давления при Qmax, Па, не более |
200 | ||||
|
Условия эксплуатации: | |||||
|
температура окружающей среды, °С |
от - |
40 до +70 | |||
|
атмосферное давление, кПа |
от 84 до 106,7 | ||||
|
относительная влажность воздуха, не более, % |
90 | ||||
Таблица 4 - Метрологические характеристики счетчиков Atmos исполнения WG
|
Наименование характеристики |
Значение | |
|
Типоразмер счетчика |
2.5 |
6 |
|
Номинальный расход газа Qnom, м3/ч |
2,5 |
6 |
|
Максимальный расход газа Qmax, м3/ч |
6 |
10 |
|
Минимальный расход газа Qmin, м3/ч |
0,016 |
0,04 |
|
Пределы допускаемой относительной погрешности при | ||
|
измерении объема газа при рабочих условиях или объема газа, | ||
|
приведенного к температуре плюс 20 °С, %, в диапазоне | ||
|
объёмных расходов не более: | ||
|
в диапазоне Qmin < Q < 0,1Qnom |
±3 | |
|
в диапазоне 0,lQnom < Q < Qmax |
±1,5 | |
|
Емкость отсчетного устройства, м3 |
99999,999 | |
|
Цена единицы младшего разряда (деления шкалы), дм3 |
1 | |
|
Циклический объем, дм3, не менее |
1,2 | |
Таблица 5 - Основные технические характеристики счетчиков Atmos исполнения WG
|
Наименование характеристики |
Значение | |
|
Типоразмер счетчика |
2.5 |
6 |
|
Соединительная резьба |
G1 1/4 |
G1 1/4 |
|
Межцентровое расстояние между штуцерами, мм |
110/130 |
250 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение | |
|
Высота, мм |
223 |
261,4 |
|
Ширина, мм |
205 |
330 |
|
Глубина, мм |
166 |
185,9 |
|
Масса, кг |
2,1 |
4,1 |
|
Максимальное рабочее давление измеряемой среды, кПа |
5 | |
|
Наибольшее избыточное давление внутри корпуса, кПа |
50 | |
|
Потеря давления при Qmax, Па, не более |
200 | |
|
Условия эксплуатации: | ||
|
температура окружающей среды, °С |
от -40 до +70 | |
|
атмосферное давление, кПа |
от 84 до 106,7 | |
|
относительная влажность воздуха, не более, % |
90 | |
Таблица 6 - Метрологические характеристики счетчиков Atmos исполнения Unicom IG
|
Наименование характеристики |
Значение | |||
|
Типоразмер счетчика |
1.6 |
2.5 |
4 |
6 |
|
Номинальный расход газа Qnom, м3/ч |
1,6 |
2,5 |
4 |
6 |
|
Максимальный расход газа Qmax, м3/ч |
2,5 |
6 |
6 |
10 |
|
Минимальный расход газа Qmin, м3/ч |
0,016 |
0,016 |
0,016 |
0,04 |
|
Пределы допускаемой относительной погрешности при измерении объема газа, приведенного к температуре плюс 20 °С, %, в диапазоне объёмных расходов не более: в диапазоне Qmin < Q < 0,1Qnom в диапазоне 0,lQnom < Q < Qmax |
±3 ±1,5 | |||
|
Емкость отсчетного устройства, м3 |
99999,999 | |||
|
Цена единицы младшего разряда (деления шкалы), дм3 |
1 | |||
|
Циклический объем, дм3, не менее |
1,2 | |||
Таблица 7 - Основные технические характеристики счетчиков Atmos исполнения Unicom IG
|
Наименование характеристики |
Значение | |||
|
Типоразмер счетчика |
1,6 |
2,5 |
4 |
6 |
|
Соединительная резьба |
G1 1/4 |
G1 1/4 |
G1 1/4 |
G1 1/4 |
|
Межцентровое расстояние между |
130 |
130 |
130 |
250 |
Продолжение таблицы 7
|
Наименование характеристики |
Значение | |||
|
Высота, мм |
219,4 |
219,4 |
219,4 |
261,4 |
|
Ширина, мм |
205 |
205 |
205 |
330 |
|
Глубина, мм |
167,6 |
167,6 |
167,6 |
185,9 |
|
Масса, кг |
2,25 |
2,25 |
2,25 |
4,1 |
|
Максимальное рабочее давление измеряемой среды, кПа |
5 | |||
|
Наибольшее избыточное давление внутри корпуса, кПа |
50 | |||
|
Потеря давления при Qmax, Па, не более |
200 | |||
|
Условия эксплуатации: температура окружающей среды, °С атмосферное давление, кПа относительная влажность воздуха, не более, % |
от -40 до +70 от 84 до 106,7 90 | |||
Таблица 8 - Показатели надежности счетчиков Atmos
|
Наименование характеристики |
Значение |
|
Средняя наработка счетчика до отказа, ч |
95000 |
|
Средний срок службы, лет |
12 |
