Номер по Госреестру СИ: 96828-25
96828-25 Комплекс измерительно-управляющий и противоаварийной автоматической защиты центрального пункта сбора нефти Куюмбинского месторождения
()
Назначение средства измерений:
Комплекс измерительно-управляющий и противоаварийной автоматической защиты центрального пункта сбора нефти Куюмбинского месторождения (далее - АСУТП ЦПС) предназначен для измерений аналоговых сигналов (сигналы силы постоянного тока от 4 до 20 мА) полученных от первичных измерительных преобразователей (ПИП) и их дальнейшего преобразования в единицы физических величин, преобразования сигналов полученных по цифровым интерфейсам (HART, Modbus, и.т.д.), формирования аналоговых и дискретных сигналов управления и регулирования (сигналы силы постоянного тока от 4 до 20 мА), а также сбора, хранения и передачи данных, используемых для контроля параметров технологического процесса центрального пункта сбора нефти Куюмбинского месторождения.
Внешний вид.
Комплекс измерительно-управляющий и противоаварийной автоматической защиты центрального пункта сбора нефти Куюмбинского месторождения
Рисунок № 1
Внешний вид.
Комплекс измерительно-управляющий и противоаварийной автоматической защиты центрального пункта сбора нефти Куюмбинского месторождения
Рисунок № 2
Общие сведения
Дата публикации - 13.11.2025
Срок свидетельства -
Номер записи - 84924855-27a3-546a-cdf7-c908821995aa
ID в реестре СИ - 1427265
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «Славнефть-Красноярскнефтегаз»
Страна - РОССИЯ
Населенный пункт - 660016, Красноярский край, г. Красноярск, ул. Анатолия Гладкова, д. 2 А
Уведомление о начале осуществления предпринимательской деятельности -
Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.
Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.
Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.
Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.
Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.
Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2415 от 2025.11.07 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Комплекс измерительно-управляющий и противоаварийной автоматической защиты центрального пункта сбора нефти Куюмбинского месторождения ()
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Славнефть-Красноярскнефтегаз»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96828-25 |
Комплекс измерительно-управляющий и противоаварийной автоматической защиты центрального пункта сбора нефти Куюмбинского месторождения, Общество с ограниченной ответственностью «Славнефть-Красноярскнефтегаз» (РОССИЯ 660016, Красноярский край, г. Красноярск, ул. Анатолия Гладкова, д. 2 А) |
ОТ МП |
3 года |
Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.
Кто поверяет Комплекс измерительно-управляющий и противоаварийной автоматической защиты центрального пункта сбора нефти Куюмбинского месторождения ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Комплекс измерительно-управляющий и противоаварийной автоматической защиты центрального пункта сбора нефти Куюмбинского месторождения ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) АСУТП ЦПС можно разделить на 2 группы -встроенное программное обеспечение (ВПО) модулей ввода/вывода и программных средств, устанавливаемых на АРМ для опроса ПИП, визуализации технологического процесса, архивирования и хранения данных.
ВПО является метрологически значимой частью АСУТП ЦПС, установлено в энергонезависимую память и в процессе эксплуатации изменению не подлежит и предусматривает запрет несанкционированного изменения структур (настроек) в условиях эксплуатации.
Метрологические характеристики АСУТП ЦПС, указанные в таблице 2, нормированы с учетом ВПО.
Таблица 1 - Идентификационные данные ПО_______________________________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AO Card, 8Ch, 4-20mA, HART |
|
Номер версии (идентификационный номер) ПО |
Rev 2.42 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
- |
|
Идентификационное наименование ПО |
LS AI Card, 4-20mA, HART, CHARM |
|
Номер версии (идентификационный номер) ПО |
Rev 1.15 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
- |
Продолжение таблицы 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AI Card,16Ch,4-20mA,HART, S Series |
|
Номер версии (идентификационный номер) ПО |
Rev 2.33 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, выполненную в виде наклейки и расположенную в верхней части комплектных шкафов с лицевой стороны, и на титульные листы эксплуатационной документации АСУТП ЦПС типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1.2 «Принцип работы» документа 47-2018-864.РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 1*10-16 - 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ПравообладательОбщество с ограниченной ответственностью «Славнефть-Красноярскнефтегаз»
(ООО «Славнефть-Красноярскнефтегаз»)
ИНН 2464036561
Юридический адрес: 660016, Красноярский край, г. Красноярск, ул. Анатолия
Гладкова, д. 2 А
Телефон (факс): (391) 231-92-00, (391) 231-92-03
Испытательный центр
Общество с ограниченной ответственностью «КЭР-Автоматика»(ООО «КЭР-Автоматика»)
Адрес: 420029, Республика Татарстан, г. Казань, ул. Сибирский тракт, д. 34Л, пом. 1022
Телефон (факс): (843) 528-05-70
E-mail: office2@keravt.ru
Принцип действия АСУТП ЦПС основан на преобразовании аналоговых сигналов силы постоянного тока, полученных от ПИП (не входят в состав комплекса), в цифровой код аналогоцифровыми преобразователями и дальнейшим преобразованием в единицы физических величин, их последующей регистрацией, архивированием и визуализацией на автоматизированном рабочем месте оператора (АРМ).
АСУТП ЦПС, конструктивно, представляет собой иерархическую, функционально распределенную систему сбора данных и управления, состоящую из трех независимых подсистем (САУ):
САУ РСУ - распределенная система управления, предназначена для управления технологическим процессом;
САУ СПАЗ - система противоаварийной автоматической защиты, предназначена для предотвращения аварийных ситуаций и автоматического перевода технологического процесса в безопасное состояние при возникновении предаварийных ситуаций;
САУ АСПТ и ПС - автоматизированная система управления установками пожаротушения и пожарной сигнализации;
и состоящую, из верхнего и нижнего уровня, связанных между собой посредством кабельных (проводных) и цифровых линий связи на основе стандартных интерфейсов связи.
Нижний уровень, предназначен для подключения ПИП и сбора информации, состоит из комплектных шкафов, расположенных на территории пункта в зависимости от местоположения измерительных точек, а также преобразования измеренных данных в единицы физических величин. Комплектные шкафы включают в себя электрокоммутационное, распределительное, сетевое, а также измерительное оборудование, выполненное:
- на базе модулей аналогового ввода из состава комплекса измерительно-управляющего и противоаварийной автоматической защиты модернизированного DeltaV (регистрационный № 49338-13);
- на базе модулей аналогового ввода из состава комплекса измерительно-управляющего и противоаварийной автоматической защиты модернизированного DeltaV (регистрационный № 49338-13) в сочетании с преобразователями тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии К (регистрационный № 22153-08 и № 22153-14);
- на базе модулей аналогового ввода из состава комплекса измерительно-управляющего и противоаварийной автоматической защиты модернизированного DeltaV (регистрационный № 49338-13) в сочетании с преобразователями измерительными серий S, К, H (регистрационный № 65857-16);
- на базе модулей аналогового вывода из состава комплекса измерительно-управляющего и противоаварийной автоматической защиты модернизированного DeltaV (регистрационный № 49338-13) в сочетании с преобразователями тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии К (регистрационный № 22153-08 и № 22153-14);
которое образует измерительные каналы (ИК) АСУТП ЦПС - 1,2 и 3 типа соответственно, и каналы воспроизведения - 4 типа, указанные в таблице 2.
Верхний уровень, предназначен для визуализации и обеспечения доступа к технологической информации для диспетчерских служб, специалистов предприятия (обслуживающего и технологического персонала), административно-управленческого персонала, а также хранения измеренных данных. Сюда входят АРМы технологического персонала, инженерные станции, сетевое и серверное оборудование с соответствующим компьютерным и программным обеспечением, выполненное на базе IBM PC совместимых компьютеров под управлением операционных систем WINDOWS, объединённые локальной вычислительной сетью на базе протоколов семейства IP.
Конструкция АСУТП ЦПС не предусматривает возможность пломбировки. Защита от несанкционированного доступа к компонентам АСУТП ЦПС обеспечивается наличием специальных ключей для шкафов, содержащих оборудование. Для программной защиты от несанкционированного доступа предусмотрено разграничение уровней доступа паролями. Маркировочная табличка, выполненная в виде наклейки с наименованием, знаком утверждения типа и заводским номером, расположена в верхней части комплектных шкафов с лицевой стороны и приведена на рисунке 1, а также заводской номер в виде цифрового обозначения, состоящий из арабских цифр, наносится на титульный лист эксплуатационной документации АСУТП ЦПС типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.
К средству измерения данного типа относится - Комплекс измерительно-управляющий и противоаварийной автоматической защиты центрального пункта сбора нефти Куюмбинского месторождения, заводской номер 0022-0001-0032.

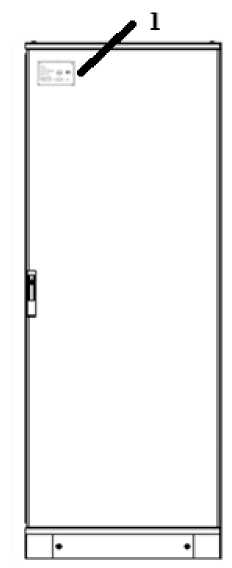

Рисунок 1 - Место нанесения маркировочных табличек (1) на шкафы в составе АСУ ТП ЦПС и места нанесений заводского номера (3) и знака утверждения типа (2)
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Комплекс измерительно-управляющий и противоаварийной автоматической защиты центрального пункта сбора нефти Куюмбинского месторождения |
АСУТП ЦПС, зав. № 0022-0001-0032 |
1 компл. |
|
Руководство по эксплуатации |
47-2018-864.РЭ |
1 шт. |
|
Паспорт-формуляр |
47-2018-864.ПФ |
1 шт. |
|
Методика поверки |
- |
1 шт |
Метрологические и основные технические характеристики АСУТП ЦПС, приведены в таблицах 2 и 3.
Таблица 2 - Состав . и метрологические характеристики АСУТП ЦПС
|
САУ |
Тип ИК |
Состав ИК |
Диапазон измерений (воспроизведений) ИК |
Пределы допускаемой приведенной погрешности ИК, }'ИК, % | ||
|
Преобразователь измерительный (барьер искрозащиты) |
Модуль ввода/вывода | |||||
|
РСУ |
1 |
- |
KJ3223X1-BA1 |
от 4 до 20 мА 1)1 |
±0,2 | |
|
2 |
KCD2-STC-Ex1 (Ex.1) |
±0,42 4) ; ±0,75 5) | ||||
|
3 |
KCD2-UT2-Ex1 |
от -200 °С до +850 °С 2) |
от 18,52 до 390,48 Ом |
±0,28 | ||
|
4 |
KCD2-SCD-Ex.1 |
KJ3221X1-BA1 |
от 4 до 20 мА 3) |
±0,45 | ||
|
АСПТ и ПС |
1 |
- |
KJ3223X1-BA1 |
от 4 до 20 мА 1)1 |
±0,2 | |
|
2 |
KCD2-STC-Ex1 (Ex.1) |
±0,42 4) ; ±0,75 5) | ||||
|
СПАЗ |
1 |
- |
SS4303T01 |
от 4 до 20 мА 1)1 |
±0,1 | |
|
2 |
KCD2-STC-Ex1 (Ex.1) |
±0,37 4) ; ±0,72 5) | ||||
|
3 |
KCD2-UT2-Ex1 |
от -200 °С до +850 °С 2) |
от 18,52 до 390,48 Ом |
±0,2 | ||
Примечания:
Гик = ±1,1 • ^Преобразователя (барьера) + УМоДуля и привеДены Для рабочих Условий АСуТП ЦПС.
| ||||||
Таблица 3 - Основные технические характеристики АСУТП ЦПС
|
Наименование характеристики |
Значение |
|
Общее число каналов аналогового ввода, шт., из них |
2038 |
|
- ИК 1 типа |
957 |
|
- ИК 2 типа |
1026 |
|
- ИК 3 типа |
55 |
|
Общее число каналов аналогового вывода, шт. |
303 |
|
Напряжение питающей сети переменного тока, В |
220±22 |
|
Частота питающей сети переменного тока, Гц |
50,0±1 |
|
Условия эксплуатации: - температура воздуха, °С |
от +5 до +30 |
|
- относительная влажность воздуха при температуре +25 °С, % |
от 30 до 90 |
|
- атмосферное давление, кПа |
от 84 до 106, 7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок эксплуатации, лет, не менее |
20 |
