Номер по Госреестру СИ: 96830-25
96830-25 Резервуар стальной вертикальный цилиндрический
(РВС-5000)
Назначение средства измерений:
Резервуар стальной вертикальный цилиндрический РВС-5000 (далее - РВС) предназначен для измерения объёма жидкости.

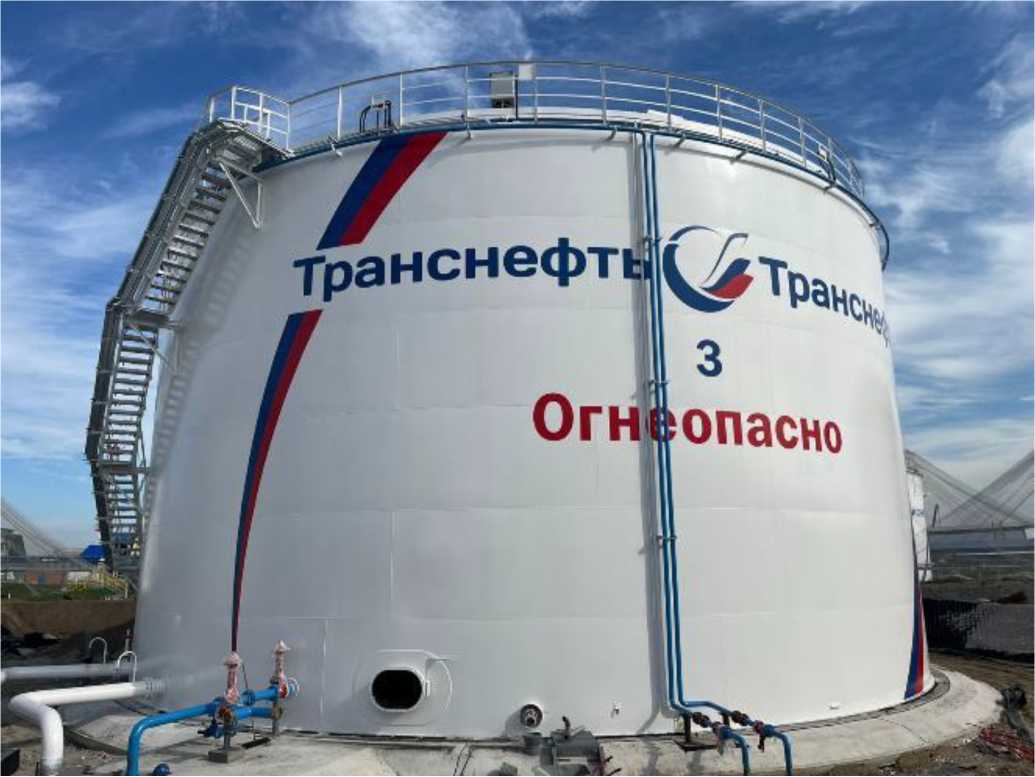

Внешний вид.
Резервуар стальной вертикальный цилиндрический
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 9 «Измерение объёма жидкости в резервуаре» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
Правообладатель
Акционерное общество «Транснефть-Сибирь»
(АО «Транснефть-Сибирь»)
ИНН 7201000726
Юридический адрес: 625027, Тюменская область, г. Тюмень, ул. Республики, д. 139
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе»(ФБУ «Тюменский ЦСМ»)
Адрес: 625027, Тюменская область, г.о. город Тюмень, г. Тюмень, ул. Минская, д. 88
Телефон: (3452) 500-532
Web-сайт: Ь«р8://тцсм.рф
E-mail: info@csm72.ru
Правообладатель
Акционерное общество «Транснефть-Сибирь»
(АО «Транснефть-Сибирь»)
ИНН 7201000726
Юридический адрес: 625027, Тюменская область, г. Тюмень, ул. Республики, д. 139
Принцип действия основан на зависимости объёма жидкости, находящейся в резервуаре от уровня его наполнения.
РВС представляет собой закрытый вертикальный цилиндрический сосуд со стационарной крышей, оснащённый дыхательными клапанами, замерными люками, люк-лазами, приемо-раздаточным устройством и приборами контроля и сигнализации.
Место расположения РВС, заводской номер 3: Тюменское УМН, НППС «Тюмень».
Заводской номер, в виде цифрового обозначения, нанесён на стенке резервуара методом аэрографии. Нанесение знака поверки на РВС не предусмотрено. Пломбирование РВС не предусмотрено.
Общий вид РВС представлен на рисунке 1.
Рисунок 1 - Общий вид РВС
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % (геометрический метод) |
± 0,1 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от - 50 до + 50 от 84,0 до 106,7 |
Таблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Назначенный срок службы, лет |
50 |
