Принцип действия счетчиков основан на измерении входных сигналов напряжения и тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью специализированного контроллера.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

В зависимости от исполнения счетчики могут иметь один измерительный элемент в цепи фазы или два измерительных элемента в цепях фазы и нейтрали, при появлении разницы значений тока между измерительными элементами цепей тока фазы и нейтрали учет электроэнергии производится по большему значению.

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ ЕВС 61038-2011, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик имеет в своем составе индикатор функционирования (отдельный «Сеть» либо совмещенный с оптическим испытательным выходным устройством). Счетчик может иметь в своем составе индикатор обратного направления тока в измерительной цепи «Реверс», индикатор неравенства токов в фазной цепи тока и цепи тока нейтрали «Ii#In»> кнопку для ручного переключения режимов индикации «Просмотр».

В составе счетчиков, предназначенных для установки в щиток или, также присутствует жидкокристаллический дисплей (далее - ЖК-дисплей).

В состав счетчиков могут входить дополнительные устройства: оптический порт (по ГОСТ IEC 61107-2011)

Счетчики, в зависимости от исполнения, могут иметь один или два интерфейса удаленного доступа.

Структура обозначения возможных исполнений счетчика приведена ниже.

Структура условного обозначения

ф     @  ®  (4) (5) @ (7)  ®    (9)  @        ©

ИМПУЛЬС-11-АМ -XXX- ХХХХ-ХХХ-ХХ-ХХХХ-ХХ- ХХХХХХ - ХХХХХХ -XX- ХХХХХХХ - X

ф Тип счётчика

11- однофазный счетчик первая модель

AM - выполненный по ТЗ Армении

РФ - выполненный по ТЗ России

• (2) Тип корпуса

W1 - для установки на щиток, модификация 1

W2 - для установки на щиток, модификация 2

• (3) Класс точности

А1 - класс точности 1 по ГОСТ 31819.21

A1R1 - класс точности 1 по ГОСТ 31819.21 и класс точности 1 по ГОСТ 31819.23

A1R2 - класс точности 1 по ГОСТ 31819.21 и класс точности 2 по ГОСТ 31819.23

• (4) Номинальное напряжение

220-220 В

230-230 В

• (5) Базовый ток

5-5 А

10-10 А

• (6) Максимальный ток

50А - 50 А

60А-60 А

80А-80А

100А-100А

(2) Количество и тип измерительных элементов

S - один шунт в фазной цепи тока

SS - два шунта в фазной цепи тока и цепи тока нейтрали

ST - шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали

ТТ - два трансформатора тока в фазной цепи тока и в цепи тока нейтрали

• (8) Основной интерфейс

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где п - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где п - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где п - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где п - номер модификации модуля интерфейса РО/п - PLC-модем с OFDM-модуляцией, где п - номер модификации модуля интерфейса

• (9) Дополнительные интерфейсы

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где п - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где п - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где п - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где п - номер модификации модуля интерфейса РО/п - PLC-модем с OFDM-модуляцией, где п - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где п - номер модификации модуля интерфейса Е/п - интерфейс Ethernet, где п - номер модификации модуля интерфейса RJFWF/n - радиоинтерфейс WiFi, где п - номер модификации модуля интерфейса RFLT/n - радиоинтерфейс LTE, где п - номер модификации модуля интерфейса (Нет символа) - интерфейс отсутствует

Поддерживаемые протоколы передачи данных

(Нет символа) - протокол «ИМПУЛЬС»

Р1 - протокол DLMS/COSEM/СПОДЭС

Р2 - протоколы «ИМПУЛЬС» и DLMS/COSEM/СПОДЭС

(Q) Дополнительные функции

Н - датчик магнитного поля

In - дискретный вход, где п - количество входов

К - реле управления нагрузкой в цепи тока

L - подсветка индикатора

М - измерение параметров качества электрической энергии

О - оптопорт

_f               Qn - дискретный выход, где п - количество выходов

R - защита от выкручивания винтов кожуха

U - защита целостности корпуса

Vn - электронная пломба, где п - номер модификации электронных пломб

Y - защита от замены деталей корпуса

Z/n - резервный источник питания, где п - номер модификации источника питания (Нет символа) - дополнительные функции отсутствуют

(Ц) Количество направлений учёта электроэнергии

V               (Нет символа) - измерение электроэнергии в одном направлении (по модулю)

D - измерение электроэнергии в двух направлениях

Счетчики, у которых в условном обозначении присутствует символ «К», оснащены встроенным контактором и дополнительно позволяют:

• -  организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки

'           после внесения оплаты);

• - отключать нагрузку при превышении потребляемой мощности выше установленных лимитов;

• - подключать нагрузку при уменьшении потребляемой мощности ниже установленных лимитов.

Коммутация встроенного контактора при подключении нагрузки происходит после подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную на лицевой панели счетчика (по умолчанию), или только после подачи команды по интерфейсу (опционально).

Зажимы для подсоединения счетчиков к сети, телеметрического выхода (опционально), интерфейсов, дискретных входов и выходов (опционально) закрываются пластмассовой крышкой.

Счетчики, у которых в условном обозначении присутствует символ «V», имеют встроенные элементы для контроля вскрытия клеммной крышки и корпуса счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания, фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.

Счетчик ведет учет электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 8). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 30. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Счетчик содержит в энергонезависимой памяти две тарифных программы-действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.

Счетчики обеспечивают учет:

• - текущего времени и даты;

• - количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;

• - количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;

• - количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;

• - количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;

• - профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1, 5, 10, 15, 30, 60 минут);

• - количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);

• - количества электрической энергии, потребленной за интервал 30 минут (только при установленном интервале усреднения мощности 30 минут).

Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с символом «D» в условном обозначении).

Счетчики, у которых в условном обозначении присутствует символ «М», дополнительно обеспечивают измерение следующих параметров:

• - фазного напряжения;

• - положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

• - фазного тока;

• - тока нейтрали (только счетчики с символами «SS», «ST» и «ТТ» в условном обозначении);

• - частоты сети;

• - отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

• - активной мгновенной мощности;

• - реактивной мгновенной мощности (только счетчики с символами «A1R1» и «A1R2» в условном обозначении);

• - полной мгновенной мощности (только счетчики с символами «A1R1» и «A1R2» в условном обозначении);

• - коэффициента мощности.

Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:

• - адреса счетчика

• - текущего времени и даты;

• - разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);

• - 8 зон суточного графика тарификации для каждого типа дня для 12 месяцев;

• - до 30 специальных дней (дни, в которые тарификация отличается от общего правила);

- пароля для доступа по интерфейсу

Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, выходов параметров качества электрической сети за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора.

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от исполнения.

Обслуживание счетчиков производится с помощью технологического программного обеспечения «SmartSet».

В случае выхода ЖК-дисплея счетчика из строя информацию можно считать по имеющемуся интерфейсу, в зависимости от исполнения, с помощью технологического программного обеспечения «SmartSet».

Общий вид средства измерений представлен на рисунках 1-2.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 1-2.

Л

-•i ififcgrM»'

>•»

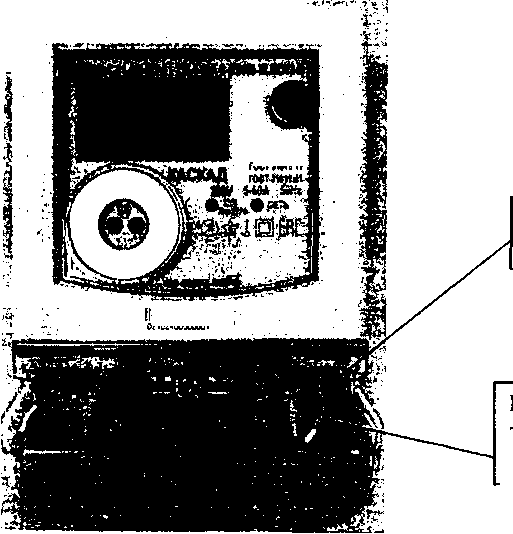

Рисунок 1 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа W1

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного

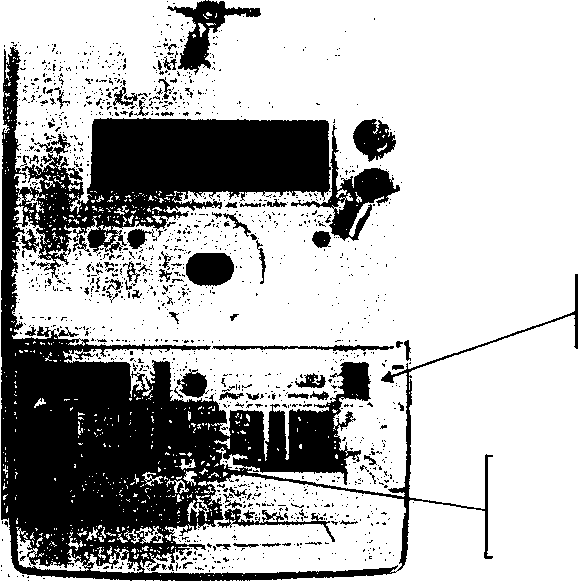

Рисунок 2 - Общий вид счетчика и схема пломбировки от несанкционированного доступа в корпусе типа W2

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного

Таблица 7 -

Продолжение таблицы 7

Таблица 2 - Классы точности счетчиков

Максимальные значения стартовых токов счетчиков в зависимости от класса точности приведены в таблице 3.

Таблица 3 - Максимальные значения стартовых токов счетчиков

Пределы относительных погрешностей при измерении напряжения, положительного и отрицательного отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощности (для счетчиков с символом «М» в условном обозначении) указаны в таблице 4.

Таблица 4 - Пределы погрешности измерений параметров электрической сети

Таблица 5 - Метрологические характеристики

Таблица 6 - Основные технические характеристики

Продолжение таблицы 6

Продолжение таблицы 6
