Номер по Госреестру СИ: 96841-25
96841-25 Датчики весоизмерительные тензорезисторные
(ТЕМ-254)
Назначение средства измерений:
Датчики весоизмерительные тензорезисторные ТЕМ-254 (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 1
Внешний вид.
Датчики весоизмерительные тензорезисторные
Рисунок № 2
Общие сведения
Дата публикации - 14.11.2025
Срок свидетельства - 13.11.2030
Номер записи - e1e86f78-c694-c779-afff-dc2f6dd8f8fa
ID в реестре СИ - 1427254
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «Инженерный центр «АСИ»
Страна - РОССИЯ
Населенный пункт - 650000, г. Кемерово, ул. Кузбасская, 31
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2445 от 2025.11.13 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Датчики весоизмерительные тензорезисторные (ТЕМ-254)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Инженерный центр «АСИ»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96841-25 13.11.2030 |
Датчики весоизмерительные тензорезисторные, ТЕМ-254 Общество с ограниченной ответственностью «Инженерный центр «АСИ» (РОССИЯ 650000, г. Кемерово, ул. Кузбасская, 31) |
ОТ |
1 год |
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Кто поверяет Датчики весоизмерительные тензорезисторные (ТЕМ-254)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Датчики весоизмерительные тензорезисторные (ТЕМ-254)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на маркировочную табличку на корпусе датчика в соответствии с рисунком 2 методом лазерной гравировки или типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в части 4 «Устройство и принцип работы» документа «Датчики весоизмерительные тензорезисторные ТЕМ-254. Руководство по эксплуатации. УФГИ.404176.040 РЭ».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 8.631-2013 ГСИ. «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
ТУ 26.51.66-072-10897043-2022 «Датчики весоизмерительные тензорезисторные ТЕМ-254. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Инженерный центр «АСИ» (ООО «ИЦ «АСИ»)
ИНН 4207011969
Юридический адрес: 650000, г. Кемерово, ул. Кузбасская, 31
Телефон: (384-2) 36-61-49
E-mail: office@icasi.ru
Изготовитель
Общество с ограниченной ответственностью «Инженерный центр «АСИ» (ООО «ИЦ «АСИ»)
ИНН 4207011969
Адрес: 650000, г. Кемерово, ул. Кузбасская, 31
Телефон: (384-2) 36-61-49
E-mail: office@icasi.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации(ФГБУ «ГНМЦ Минобороны России)
Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
Телефон: (495) 223-69-92 (доб. 200); факс: (495) 225-66-46
Правообладатель
Общество с ограниченной ответственностью «Инженерный центр «АСИ» (ООО «ИЦ «АСИ»)ИНН 4207011969
Юридический адрес: 650000, г. Кемерово, ул. Кузбасская, 31
Телефон: (384-2) 36-61-49
E-mail: office@icasi.ru
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики состоят из упругого элемента, кабеля питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и защищены крышками и герметиком.
Датчики выпускаются в различных модификациях, которые отличаются максимальной нагрузкой, габаритными размерами и имеют обозначение ТЕМ-254 - [1] т. Расшифровка обозначений указана в таблице 1.
аблица 1 - Модификации датчиков ТЕМ-254- [1] т
|
Позиция |
Обозначение |
Расшифровка |
|
[1] |
1; 2,2; 3,3; 4,7; 10; |
Значение максимальной нагрузки (Emax), т |
|
15; 22; 33; 47 |
Пломбирование датчиков не предусмотрено, ограничение доступа обеспечивается конструкцией, которая может быть вскрыта только при помощи специального инструмента. Заводской номер наносится типографическим способом или лазерной гравировкой на маркировочную табличку датчика в виде цифробуквенного обозначения, состоящего из цифр и букв латинского алфавита, и обеспечивает возможность прочтения и сохранности в процессе эксплуатации.
Внешний вид датчиков, места нанесения заводского номера, знака утверждения типа приведены на рисунках 1-2.

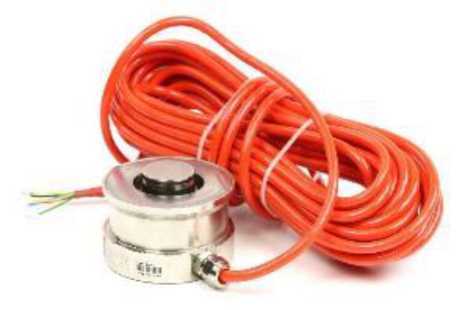

Рисунок 1 - Общий вид датчика

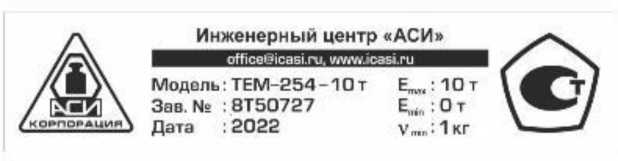

Рисунок 2 - Маркировочная табличка датчика
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности по ГОСТ 8.631-2013 |
С |
|
Максимальное число поверочных интервалов, Птах = Emax /V |
3000 |
|
Максимальная нагрузка, Етах, т |
1; 2,2; 3,3; 4,7; 10; 15; 22; 33; 47 |
|
Минимальная нагрузка, Emin, т |
0 |
|
Минимальный поверочный интервал, Vmin, кг |
Emax /10000 |
|
Предел допустимой нагрузки (Elim), % от Emax |
120 |
|
Доля от пределов допускаемой погрешности весов, plc |
0,7 |
|
Невозврат выходного сигнала при возврате к минимальной нагрузке Cdr, выраженный через поверочный интервал v |
±0,5 |
|
Значение поверочного интервала V, кг |
Emax/3000 |
|
Невозврат выходного сигнала при возврате к минимальной нагрузке DR, выраженный через поверочный интервал v |
Emax /20000 |
аблица 3 - Пределы допускаемых погрешностей датчиков различных модификаций
|
Интервалы измерений |
Пределы допускаемой погрешности mpe |
|
от 0V до 500V включ. |
± 0,35v |
|
св. 500V до 2000V включ. |
± 0,70v |
|
св. 2000V до 3000V включ. |
± 1,05v |
Основные технические характеристики приведены в таблицах 4-5.
аблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
от 3 до 15 |
|
Номинальный выходной сигнал, мВ/В |
2,85 |
|
Значение входного сопротивления датчиков, Ом |
1450±50 |
|
Значение выходного сопротивления датчиков, Ом |
1405±5 |
|
Средний срок службы, лет |
10 |
|
Вероятность безотказной работы за 2000 ч |
0,9 |
|
Предельные значения температуры, °С |
от - 40 до + 50 |
|
Обозначение по влажности |
СН |
|
Класс защиты по ГОСТ 14254-2015 |
IP 68 |
аблица 5 - Габаритные размеры и масса датчиков различных модификаций
|
Максимальная нагрузка, Emax, т |
Габаритные размеры датчика, мм, не более |
Масса, кг, не более | |
|
Диаметр |
Высота | ||
|
1; 2,2; 3,3; 4,7 |
60 |
43 |
0,7 |
|
10; 15; 22 |
75 |
50 |
1,5 |
|
33 |
95 |
65 |
2,6 |
|
47 |
130 |
75 |
4,9 |
