Принцип действия счетчиков основан на измерении входных сигналов напряжения и силы переменного тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью специализированного контроллера.

Счетчики могут быть использованы автономно или в составе автоматизированных систем контроля и учета электроэнергии (далее - АСКУЭ) (для счетчиков с цифровым интерфейсом).

Счетчики построены на базе цифрового сигнального процессора (DSP) со встроенным аналого-цифровым преобразователем, который производит преобразование сигналов, поступающих на его входы от датчиков тока и напряжения в цифровой код. В качестве датчика тока в канале фазы используется шунт, имеющий незначительную линейную погрешность. Для счетчиков с двумя каналами измерения тока для измерения тока в канале нейтрали используется токовый трансформатор или шунт. В качестве датчика напряжения - резистивный делитель, включенный в параллельную цепь счетчика.

Счетчики выпускаются в двух исполнениях корпуса в зависимости от установки:

• -   в корпусе для установки внутри помещений (либо в местах, имеющих дополнительную защиту от влияния окружающей среды) с вариантом установки на дин-рейку, в корпусе с универсальной установкой и в компактном корпусе с возможностью установки сменного модуля связи;

• -   в корпусе для наружной установки (устанавливаются на опору линии электропередачи) - корпус сплит (с раздельной архитектурой).

В счетчиках с жидкокристаллическим индикатором (далее - ЖКИ) для хранения измеренных величин имеется энергонезависимая память. Выбор отображаемой информации на ЖКИ осуществляется при помощи кнопки или автоматически по кольцу через заданное пользователем время.

Возможны следующие варианты счетчиков:

• -   ПУЛЬСАР 1хх - однотарифный счетчик с ЖКИ или с электромеханическим индикатором с шести- или семиразрядным суммирующим устройством;

• -   ПУЛЬСАР 1Тхх - многотарифный или многофункциональный счетчик с ЖКИ и цифровыми интерфейсами;

Примечание - где хх «ш» - для счетчиков с одним каналом измерения тока, «тш» или «шш» - для счетчиков с двумя каналами измерения тока.

Счетчики с двумя каналами измерения тока сравнивают значения активных энергий, проходящих по каналам «фазы» и каналу «нейтрали». Если значение активной энергии по каналу «нейтрали» оказывается выше, чем по каналу «фазы» более чем на величину гистерезиса, то базовым принимается канал «нейтрали». В этом случае суммирование энергии ведется по данному каналу.

Счетчики имеют следующие обозначения в наименовании модификации для учета активной и реактивной энергии:

• -   «1» - учет потребленной активной энергии по модулю (независимо от направления) с классом точности 1;

• -   «1/1К» - учет активной энергии по модулю (независимо от направления) с классом точности 1 и реактивной энергии в квадрантах Q1 и Q4 с классом точности 1;

• -   «1/2К» - учет активной энергии по модулю (независимо от направления) с классом точности 1 и реактивной энергии в квадрантах Q1 и Q4 с классом точности 2;

• -   «1/1Д» - учет потребленной и выданной активной энергии с классом точности 1 и реактивной энергии в квадрантах Q1, Q2, Q3 и Q4 с классом точности 1;

• -   «1/2Д» - учет потребленной и выданной активной энергии с классом точности 1 и реактивной энергии в квадрантах Q1, Q2, Q3 и Q4 с классом точности 2.

Учет электрической энергии в многотарифных счетчиках обеспечивается по четырем тарифам, с различным расписанием для двенадцати сезонов, и для рабочих, субботних, воскресных и праздничных дней. Дискретное значение тарифной зоны составляет 30 минут.

Учет электрической энергии в многофункциональных счетчиках обеспечивается по четырем тарифам, число дневных профилей - 32, число недельных профилей - 12, число особых дней - 32. Максимальное число временных зон в сутках - 24, дискретное значение тарифной зоны составляет 1 минуту.

Переключение тарифов производится внутренними часами реального времени. Ход часов при отсутствии питания обеспечивается с помощью встроенной литиевой батареи в течение 16 лет. Часы реального времени имеют термокомпенсацию времязадающего элемента. Счетчики опционально могут иметь резервную батарею, установка или замена которой возможна без вскрытия корпуса счетчика.

Счетчики, в зависимости от модификации могут иметь:

• -   реле для ограничения подачи электроэнергии;

• -   импульсные выходы, работающие синхронно с оптическими испытательными выходами;

• -   отсек дополнительной батареи питания, предназначенной для питания часов реального времени и контроля датчиков вскрытия при отсутствии фазного напряжений.

Счетчики, имеющие встроенное реле, могут ограничивать подачу электроэнергии по следующим сценариям:

• -  по непосредственной команде по одному из цифровых интерфейсов;

• -  по превышению значения потребленной активной энергии (по каждому тарифу возможно установить свой порог);

• -  по превышению средней активной электрической мощности (по каждому тарифу возможно установить свой порог) потребитель отключается на время, которое может настраиваться;

• -  по превышению входного напряжения до возвращения напряжения к нормальным значениям;

• -  по критическим событиям, в зависимости от настроек (воздействие магнитного поля, превышение программируемого предела максимального тока, вскрытие счетчика, превышение максимальной температуры внутри корпуса).

В состав счетчика в соответствии со структурой условного обозначения могут входить различные виды интерфейсов. С помощью цифровых интерфейсов можно получать информацию об измеренных величинах, как в реальном времени, так и об архивных параметрах, хранящихся в базе данных счетчиков. Возможны следующие виды интерфейсов:

• -   «0» - без интерфейса;

• -   «1» - RS-485 с внешним питанием;

• -   «2» - M-Bus;

• -   «3» - радиоканал LoRa;

• -   «4» - PLC;

• -   «5» - оптопорт;

• -   «6» - GSM/GPRS;

-   «7» - NB-IoT;

• -   «9» - радиоканал;

• -   «10» - RS-485 с внутренним питанием;

• -   «М» - имеется отсек для установки внешнего модуля связи.

В зависимости от модификации многотарифные и многофункциональные счетчики ведут базу данных разного состава и объема:

• -   журнал параметров сети;

• -   часовой, суточный и месячный архивы по активной и реактивной энергии;

• -   профиль мощности с переменным временем интегрирования;

• -   журнал событий;

• -   журнал качества сети.

В зависимости от модификаций счетчики могут измерять следующие параметры электрической энергии:

• -    активная (реактивная) электроэнергия;

• -   действующее значение силы переменного тока в канале «фазы» и канале «нейтрали»;

• -   разность между током в канале фазы и канале нейтрали - небаланс тока;

• -   действующее значение напряжения переменного тока;

• -   активная, реактивная и полная мгновенная мощность по каналу «фазы» и по каналу «нейтрали»;

• -   угол фазового сдвига между напряжением и током;

• -   коэффициент мощности (cos ф) по каналу «фазы» и по каналу «нейтрали»;

• -   коэффициент реактивной мощности tg ф по каналу «фазы» и по каналу «нейтрали»;

• -   значение частоты переменного тока.

В счетчиках имеются один или два оптических испытательных выхода. Испытательный выход может работать в одном из режимов:

• -   телеметрический выход активной энергии. Данный режим устанавливается после включения питания;

• -   поверочный выход активной энергии;

• -   телеметрический выход реактивной энергии (только для счетчиков с измерением реактивной энергии);

• -   поверочный выход реактивной энергии (только для счетчиков с измерением реактивной энергии);

• -   выход частоты 512 Гц для проверки точности хода часов (только для многотарифных счетчиков).

Переключение между режимами производится по интерфейсу с помощью программы-конфигуратора.

Конструкция предусматривает возможность пломбирования корпуса счетчика навесными пломбами после его поверки. Кроме того, защита счетчика обеспечивается несколькими уровнями паролей для разделения доступа к параметрам и данным, хранящимся в счетчиках, электронной пломбой вскрытия счетчиков и датчиком магнитного поля.

Заводской номер наносится на маркировочную табличку, наклейку или непосредственно на корпус счетчика любым технологическим способом в виде цифрового кода.

Структура условного обозначения модификаций счетчиков приведена на рисунке 1.

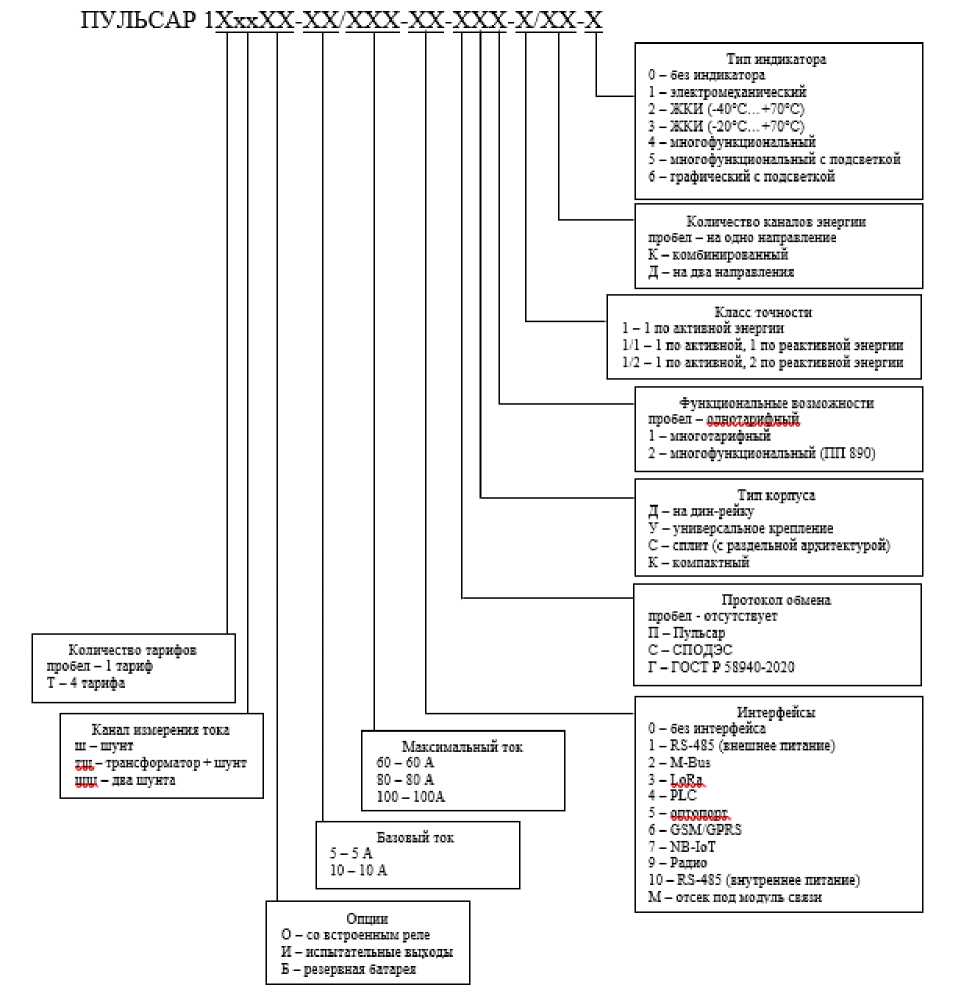

Рисунок 1 - Структура условного обозначения модификаций счетчиков

Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 2 - 5. Способ ограничения доступа к местам настройки (регулировки) -пломба со знаком поверки. Общий вид выносного индикатора представлен на рисунке 6.

Места пломбирования пломбами сетевой организации

Место нанесения заводского номера

IWIANTi

_ -                 ^ar и

Место нанесения знака утверждения типа

Пломба с нанесением знака поверки

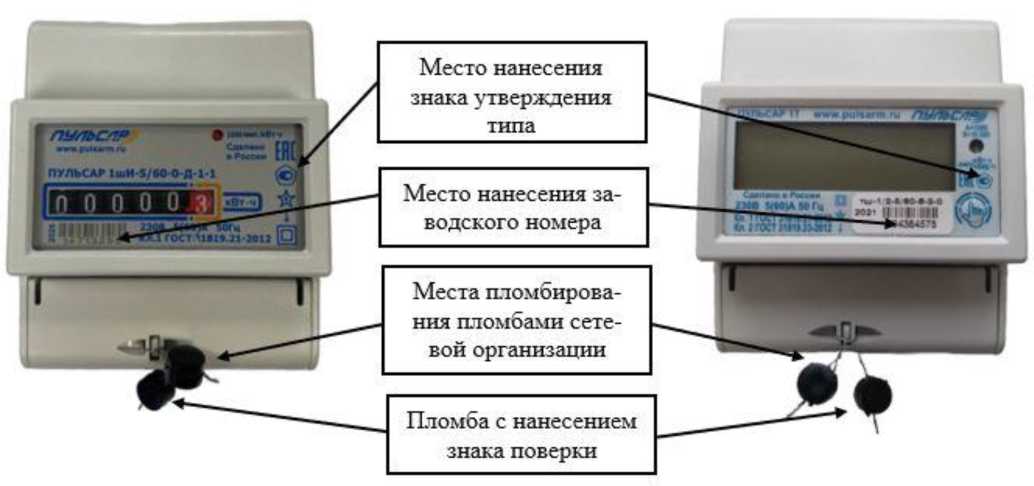

Рисунок 2 - Общий вид счетчиков в корпусе с установкой на дин-рейку с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

iWBiiiiiiitI

ПУЛЬСАР ITuiuiOHb-

Ж HMM

Места пломбирования пломбами сетевой организации

Место нанесения знака утверждения типа

Пломба с нанесением знака поверки

Место нанесения заводского номера

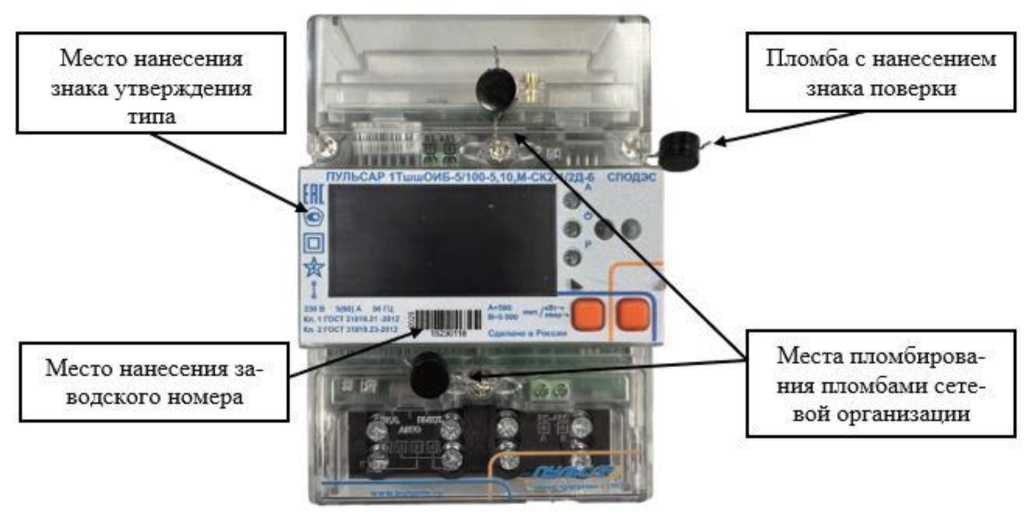

Рисунок 3 - Общий вид счетчиков в компактном (малогабаритном) корпусе с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

Пломба с нанесением

знака поверки

Место нанесения

Места пломбирования пломбами сетевой организации

Место нанесения заводского номера

знака утверждения типа

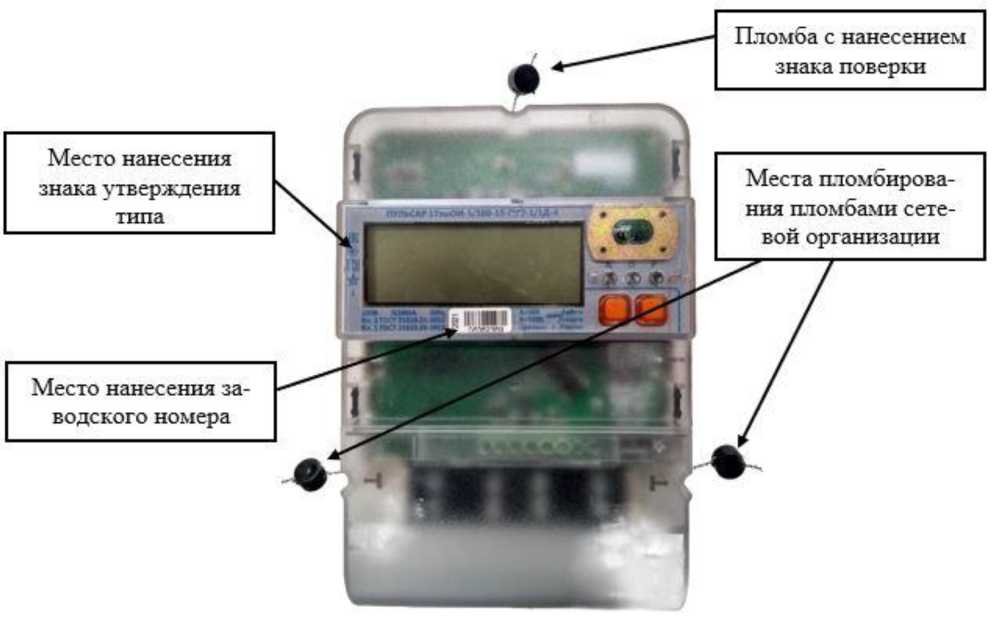

Рисунок 4 - Общий вид счетчиков в компактном (малогабаритном) корпусе с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения

Места пломбирования пломбами сетевой организации

Место нанесения

знака утверждения типа

‘00123456

ПУЛЬСАР 1ГтшО«-5/Ь0-5М-СС2-1/2Д-О 2ЭМ WIA ЯГц д._{10О0 <кВт}._м>

B-100W >(кмрч)

[R[ @ е ☆Хсподк IIHIIIIIII

Место нанесения заводского номера

Пломба с нанесением знака поверки

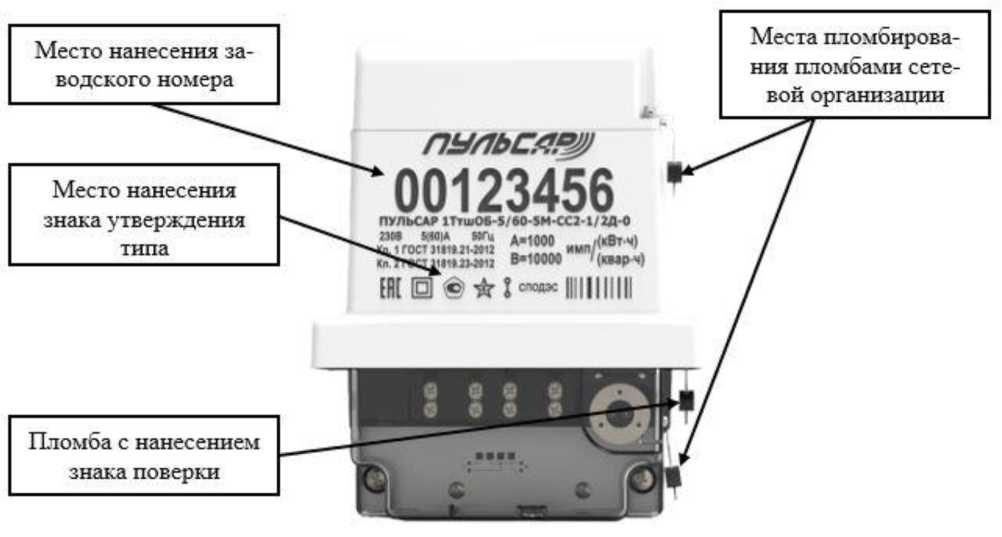

Рисунок 5 - Общий вид счетчиков в корпусе сплит (с раздельной архитектурой) с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

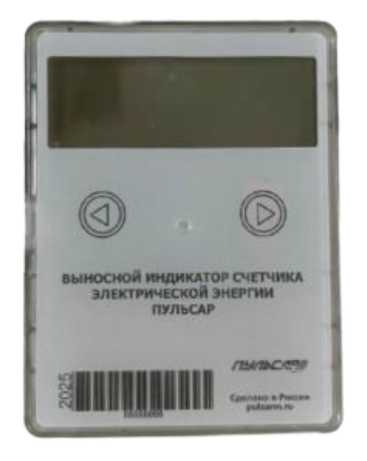

Рисунок 6 - Общий вид выносного индикатора

аблица 5 - Комплектность счетчиков

Таблица 2 - Метрологические характеристики

таблицы 2

Продолжение таблицы 2

Таблица 3 - Технические характеристики счетчиков

Таблица 4 - Показатели надежности
