Принцип действия средства измерений основан на использовании тензометрического метода. Давление, создаваемое в цилиндрах гидравлической системы подъема погрузчика, возникающее под действием силы тяжести взвешиваемого груза (объекта измерений), вызывает деформацию чувствительного элемента средства измерений, которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.

Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через интерфейс связи на периферийные устройства.

Средство измерений представляет собой устройство весоизмерительное, встроенное в погрузчики (далее - погрузчик) фронтального и вилочного типа с гидравлической системой подъема ковша или другого грузоподъемного приспособления, и предназначено для измерений массы грузов различного вида. Средство измерений осуществляет измерения в автоматическом режиме при задействовании подъемно-транспортного оборудования погрузчика, на котором установлено средство измерений, и состоит из следующих основных частей:

• - комплект первичных преобразователей, включающий в себя два датчика избыточного давления (модификации PU85xx), изготовитель IFM Electronic, Германия, с аналоговым выходным сигналом, встраиваемые в гидравлическую систему подъемно-транспортного оборудования погрузчика. Ковш или другое грузоподъемное приспособление выступает в качестве грузоприёмного устройства (далее - ГПУ) средства измерений;

• - весовой контроллер VESALOADER, изготовитель - ООО «ВЕСА СИСТЕМ», представляющий собой электронное устройство аналого-цифрового преобразования сигналов первичных преобразователей, обработки цифровых сигналов, формирования значения измеренной массы и имеет следующие функции:

• - полуавтоматическая установка показаний средства измерений на нуль;

• - предупреждения о превышения допустимого наклона погрузчика (механизма подъема) при осуществлении измерений;

• - суммирование (результат не нормируется в настоящем описании типа) отдельных результатов измерений;

• - управление процессом взвешивания, настройки;

• -  дисплей VESA, изготовитель - ООО «ВЕСА СИСТЕМ» содержащий жидкокристаллический дисплей, и устройство беспроводной связи Wi-Fi и предназначен для ввода и управления средством измерения, а также для отображения параметров взвешивания, формирующихся в весовом контроллере VESALOADER. Подключение к весовому контроллеру VESALOADER, осуществляется по сети Wi-Fi.

• - комплект вспомогательных датчиков и устройств (для автоматизированного определения положения ГПУ средства измерений, определения угла наклона погрузчика (инклинометры)), а также устройства коммутации.

Средство измерений выпускается в девяти модификациях, которые отличаются метрологическими и техническими характеристиками (согласно таблицам 2 - 3), а также исполнением ГПУ, и имеет обозначение

VL-[1]

где,

VL - обозначение типа (модификация);

[1] - значение максимальной нагрузки (Max), кг: 01 - 1000; 02 - 2000; 03 - 3000; 04 -4000; 05 - 5000; 08 - 8000; 10 - 10000; 12 - 12000; 15 - 15000;

Общий вид компоновки средства измерений и его частей представлен рисунках 1-2, схема пломбировки от несанкционированного доступа - на рисунке 3.

Инклинометры

Датчики давления

Датчики положенин

Контроллер VESALOADER

Дисплей VESA

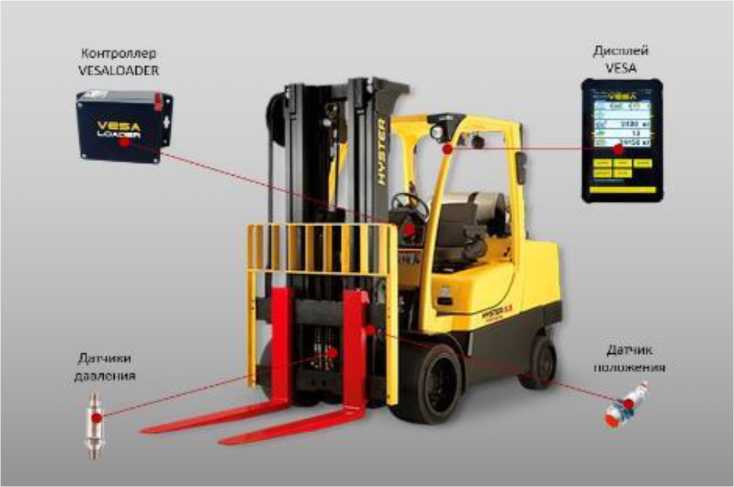

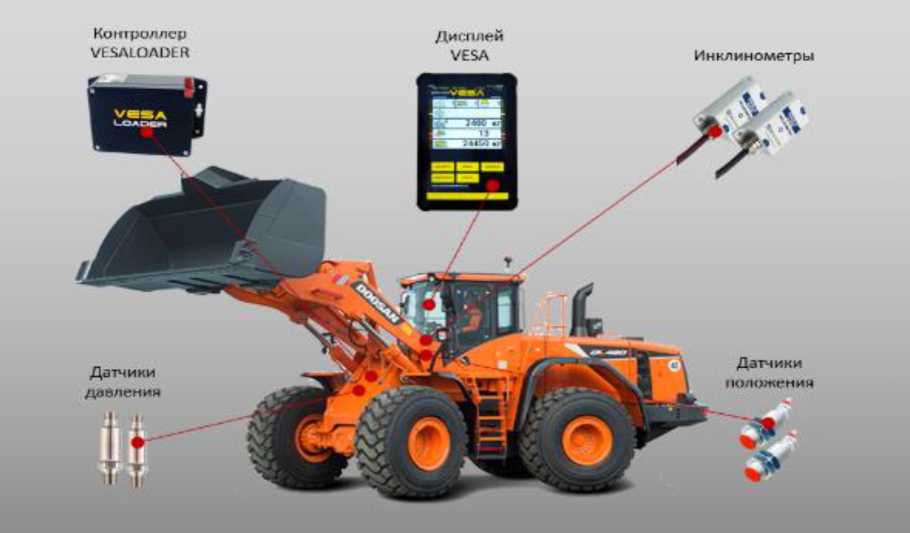

Рисунок 1 - Примеры (схемы) размещения частей средства измерений, смонтированного на фронтальном или вилочном погрузчике

Дисплей VESA

Весовой контроллер VESALOADER

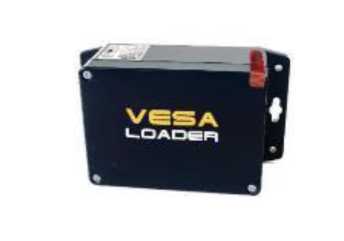

Рисунок 2 - Общий вид компонентов средства измерений

Схема пломбировки средства измерений представлена на рисунке 3.

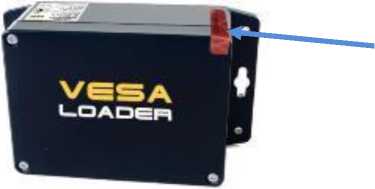

Рисунок 3 - Схема пломбировки весоизмерительного контроллера (1- пломба в виде разрушаемой наклейки)

Маркировочная табличка средства измерений выполнена в виде несмываемой наклейки, разрушаемой при снятии, крепится на корпус весового контроллера и содержит следующие основные данные:

• - наименование изготовителя;

• - обозначение модели и модификации;

• - знак утверждения типа;

• - год изготовления;

• - заводской (серийный) номер (в виде цифрового обозначения, состоящего из арабских цифр);

• - минимальная нагрузка (Min);

• - максимальная нагрузка (Max);

• - действительная цена деления d;

Модификация, год изготовления, заводской (серийный) номер, значение действительной цены деления шкалы, значения минимальной и максимальной нагрузок наносятся на маркировочную табличку несмываемым маркером.

Нанесение знака поверки на средство измерений не предусмотрено.

Таблица 5 -

Таблица 2 - Метрологические характеристики

Продолжение Таблицы 2

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики
