Сведения о средстве измерений: 96851-25 Комплексы учета энергоносителей

Номер по Госреестру СИ: 96851-25
96851-25 Комплексы учета энергоносителей
(ГЭХ-Энерго)

Назначение средства измерений:
Комплексы учета энергоносителей ГЭХ-Энерго (далее - комплексы) предназначены для измерений количественных (тепловая энергия, тепловая мощность, объемный расход (объем), масса) и качественных (температура, разница температур, давление) параметров теплоносителя (вода или пар) в системах тепло- и водоснабжения.

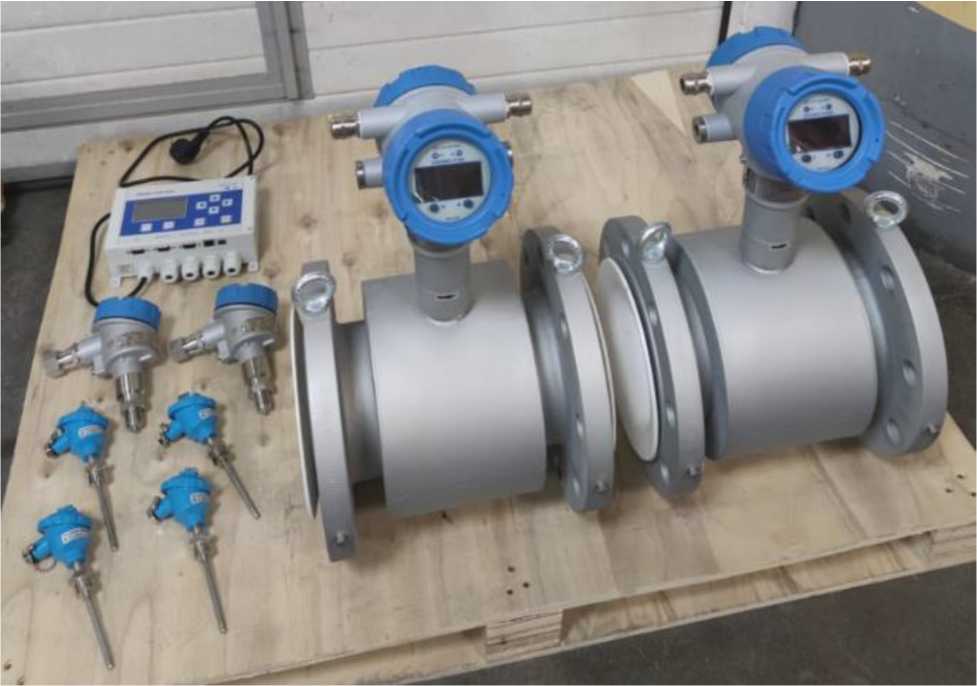

Внешний вид. Комплексы учета энергоносителей, http://oei-analitika.ru рисунок № 1

Внешний вид.
Комплексы учета энергоносителей
Рисунок № 1

Внешний вид.
Комплексы учета энергоносителей
Рисунок № 2

Общие сведения

Дата публикации - 14.11.2025
Срок свидетельства - 13.11.2030
Номер записи - 99d849ed-7560-c0f3-b5fe-4b9af7b68883
ID в реестре СИ - 1427244
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ГЭХ-Энерго 1-3.1-2-4-2,

Производитель

Изготовитель - Общество с ограниченной ответственностью «ГЭХ Системы контроля»
Страна - РОССИЯ
Населенный пункт - 105318, г. Москва, вн.тер.г. муниципальный округ Соколиная гора, ул. Щербаковская, д. 3, этаж 8, помещ./ком.II/4, 4А, 4Б
Уведомление о начале осуществления предпринимательской деятельности -

SO_5 Кол-во типов ГСО по производителям и странам

Бесплатный

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2445 от 2025.11.13 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Комплексы учета энергоносителей (ГЭХ-Энерго)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «ГЭХ Системы контроля»

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
96851-25 13.11.2030	Комплексы учета энергоносителей, ГЭХ-Энерго Общество с ограниченной ответственностью «ГЭХ Системы контроля» (РОССИЯ 105318, г. Москва, вн.тер.г. муниципальный округ Соколиная гора, ул. Щербаковская, д. 3, этаж 8, помещ./ком.II/4, 4А, 4Б)	ОТ МП	4 года

RT_9 Анализ рынка поверки Сибирского федерального округа

Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.

Параметры исследований:

фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
объемы первичных и периодических поверок за период 2017г. по н.в.
фильтр по местам осуществления деятельности
предоставление информации в графическом и табличном видах
детальное рассмотрение деятельности каждой из организаций округа по годам
анализ в разрезе первичных, периодических поверок и видов измерений
количество поверок по типам СИ в динамике по годам
индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
быстрый анализ контрагентов организаций-поверителей
анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Кто поверяет Комплексы учета энергоносителей (ГЭХ-Энерго)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "ЛОЦМАНГРУПП" (RA.RU.312197)		ГЭХ-Энерго 1-3.1-2-4-2	1		1	0	0	1	1	0

Стоимость поверки Комплексы учета энергоносителей (ГЭХ-Энерго)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

В качестве программного обеспечения (далее - ПО) комплексов используется ПО вычислителя, входящего в его состав. Идентификационные данные ПО приведены в таблицах 5 - 14.

ПО предназначено для обработки измерительной информации от измерительных компонент, вычислений и индикации результатов измерений на показывающем устройстве, сохранения результатов измерений и изменений в настройках комплекса в архивах, формирования выходных сигналов, настройки и проведения диагностики, выбора параметров, сохраняемых в архивах.

Набор функциональных возможностей комплекса определяется типом и исполнением вычислителя.

Метрологические характеристики комплексов нормированы с учетом влияния ПО.

Уровень защиты ПО комплексов в соответствии с Р 50.2.077-2014 от непреднамеренных и преднамеренных изменений, в зависимости от модификации и исполнения представлен в таблице 15.

Таблица 5 - Идентификационные данные ПО комплексов модификации и исполнений

Х1 1.1 Х3 Х4 Х5 и Х1 1.2 Х3 Х4 Х5

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО, не ниже	02
Цифровой идентификатор ПО	2В12

Таблица 6 - Идентификационные данные ПО комплексов модификации и исполнений Х1 2.1 Х3 Х4 Х5

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ТЭКОН19Б-01 Т10.06.204
Номер версии (идентификационный номер) ПО, не ниже	02
Цифровой идентификатор ПО	62E4913A
Алгоритм вычисления цифрового идентификатора ПО	CRC32

Таблица 7 - Идентификационные данные ПО комплексов модификации и исполнений Х1 2.2 Х3 Х4 Х5

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ТЭКОН19Б-02 Т10.06.225
Номер версии (идентификационный номер) ПО, не ниже	02
Цифровой идентификатор ПО	3A927CB5
Алгоритм вычисления цифрового идентификатора ПО	CRC32

Таблица 8 - Идентификационные данные ПО комплексов модификации и исполнений

Х1 3.1 Х3 Х4 Х5 и Х1 3.2 Х3 Х4 Х5

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ПО вычислителей УВП-280
Номер версии (идентификационный номер) ПО	3.11	3.12	3.13
Цифровой идентификатор ПО	5E84F2E7	66ААF3DB	4DF582B6
Алгоритм вычисления цифрового идентификатора ПО	CRC32

Таблица 9 - Идентификационные данные ПО комплексов модификации и исполнений

Х1 4.1 Х3 Х4 Х5 и Х1 4.2 Х3 Х4 Х5

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ТЭКОН19-М1 Т10.06.292-06	ТЭКОН19-М2 Т10.06.362-06	ТЭКОН19-11 Т10.06.170	ТЭКОН19-15 Т10.06.319-05	ТЭКОН19-15 Т10.06.319-06
Номер версии (идентификационный номер) ПО, не ниже	06.xx	06.хх	xx.03	05.xx	06.xx
Цифровой идентификатор ПО	-	-	-	-	-

Таблица 10 - Идентификационные данные ПО комплексов модификации и исполнений

Х1 5.1 Х3 Х4 Х5 и Х1 5.2 Х3 Х4 Х5

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	01.0.х.хх
Цифровой идентификатор ПО	F409

Таблица 11 - Идентификационные данные ПО комплексов модификации и исполнений

Х1 6.1 Х3 Х4 Х5 и Х1 6.2 Х3 Х4 Х5

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ПО вычислителей ЭЛЕМЕР-ВКМ-360
Номер версии (идентификационный номер) ПО	3.07
Цифровой идентификатор ПО	6A73B4A8
Алгоритм вычисления цифрового идентификатора	CRC 32

Таблица 12 - Идентификационные данные ПО комплексов модификации и исполнений

Х1 7.1 Х3 Х4 Х5

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ТСРВ-025
Номер версии (идентификационный номер) ПО	от 76.90.01.55 до 76.90.03.99
Цифровой идентификатор ПО	-

Таблица 13 - Идентификационные данные ПО комплексов модификации и исполнений

Х1 7.2 Х3 Х4 Х5 и Х1 7.3 Х3 Х4 Х51

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ТСРВ-027
Номер версии (идентификационный номер) ПО	от 76.40.00.13 до 76.40.20.99
Цифровой идентификатор ПО	-

Таблица 14 - Идентификационные данные ПО комплексов модификации и исполнений

Х1 7.4 Х3 Х4 Х5

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ТСРВ-044
Номер версии (идентификационный номер) ПО	от 67.00.00.00 до 67.00.50.99
Цифровой идентификатор ПО	-

Таблица 15 - Уровень защиты ПО комплексов

Обозначение комплекса	Уровень защиты
Х1 1.1 Хз Х4 Х5, Х1 1.2 Хз Х4 Х₅	высокий
Х1 2.1 Хз Х4 Х₅, Х1 2.2 Хз Х4 Х₅	высокий
Х1 3.1 Хз Х4 Х5, Х1 3.2 Хз Х4 Х₅	высокий
Х1 4.1 Хз Х4 Х5, Х1 4.2 Хз Х4 Х₅	высокий
Х1 5.1 Хз Х4 Х5, Х1 5.2 Хз Х4 Х₅	высокий
Х1 6.1 Хз Х4 Х5, Х1 6.2 Хз Х4 Х₅	высокий
Х1 7.1 Хз Х4 Х5, Х1 7.2 Хз Х4 Х₅, Х1 7.3 Хз Х4 Х₅, Х1 7.4 Хз Х4 Х₅	высокий

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку. Маркировочная табличка в виде наклейки наносится на корпус вычислителя, в любом месте доступном для просмотра, при этом она не должна закрывать маркировку нанесенную и препятствовать функционированию вычислителя. Способ нанесения - любой технологический способ, обеспечивающий четкое изображение и стойкость к внешним воздействующим факторам, а также сохранность в течение всего срока эксплуатации.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Общий вид комплексов

Комплекс учета энергоносителей «ГЭХ-Энерго»

Модификация (исполнение): 1 3.1 2 4 2 заводской № 107183

ТУ26.51.52-001-40166302-2024 ООО «ГЭХ системы контроля»

Рисунок 2 - Маркировочная табличка

Программное обеспечение

Набор функциональных возможностей комплекса определяется типом и исполнением вычислителя.

Метрологические характеристики комплексов нормированы с учетом влияния ПО.

Таблица 5 - Идентификационные данные ПО комплексов модификации и исполнений

Х1 1.1 Х3 Х4 Х5 и Х1 1.2 Х3 Х4 Х5

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО, не ниже	02
Цифровой идентификатор ПО	2В12

Таблица 6 - Идентификационные данные ПО комплексов модификации и исполнений Х1 2.1 Х3 Х4 Х5

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ТЭКОН19Б-01 Т10.06.204
Номер версии (идентификационный номер) ПО, не ниже	02
Цифровой идентификатор ПО	62E4913A
Алгоритм вычисления цифрового идентификатора ПО	CRC32

Таблица 7 - Идентификационные данные ПО комплексов модификации и исполнений Х1 2.2 Х3 Х4 Х5

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ТЭКОН19Б-02 Т10.06.225
Номер версии (идентификационный номер) ПО, не ниже	02
Цифровой идентификатор ПО	3A927CB5
Алгоритм вычисления цифрового идентификатора ПО	CRC32

Таблица 8 - Идентификационные данные ПО комплексов модификации и исполнений

Х1 3.1 Х3 Х4 Х5 и Х1 3.2 Х3 Х4 Х5

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ПО вычислителей УВП-280
Номер версии (идентификационный номер) ПО	3.11	3.12	3.13
Цифровой идентификатор ПО	5E84F2E7	66ААF3DB	4DF582B6
Алгоритм вычисления цифрового идентификатора ПО	CRC32

Таблица 9 - Идентификационные данные ПО комплексов модификации и исполнений

Х1 4.1 Х3 Х4 Х5 и Х1 4.2 Х3 Х4 Х5

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ТЭКОН19-М1 Т10.06.292-06	ТЭКОН19-М2 Т10.06.362-06	ТЭКОН19-11 Т10.06.170	ТЭКОН19-15 Т10.06.319-05	ТЭКОН19-15 Т10.06.319-06
Номер версии (идентификационный номер) ПО, не ниже	06.xx	06.хх	xx.03	05.xx	06.xx
Цифровой идентификатор ПО	-	-	-	-	-

Таблица 10 - Идентификационные данные ПО комплексов модификации и исполнений

Х1 5.1 Х3 Х4 Х5 и Х1 5.2 Х3 Х4 Х5

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	01.0.х.хх
Цифровой идентификатор ПО	F409

Таблица 11 - Идентификационные данные ПО комплексов модификации и исполнений

Х1 6.1 Х3 Х4 Х5 и Х1 6.2 Х3 Х4 Х5

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ПО вычислителей ЭЛЕМЕР-ВКМ-360
Номер версии (идентификационный номер) ПО	3.07
Цифровой идентификатор ПО	6A73B4A8
Алгоритм вычисления цифрового идентификатора	CRC 32

Таблица 12 - Идентификационные данные ПО комплексов модификации и исполнений

Х1 7.1 Х3 Х4 Х5

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ТСРВ-025
Номер версии (идентификационный номер) ПО	от 76.90.01.55 до 76.90.03.99
Цифровой идентификатор ПО	-

Таблица 13 - Идентификационные данные ПО комплексов модификации и исполнений

Х1 7.2 Х3 Х4 Х5 и Х1 7.3 Х3 Х4 Х51

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ТСРВ-027
Номер версии (идентификационный номер) ПО	от 76.40.00.13 до 76.40.20.99
Цифровой идентификатор ПО	-

Таблица 14 - Идентификационные данные ПО комплексов модификации и исполнений

Х1 7.4 Х3 Х4 Х5

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ТСРВ-044
Номер версии (идентификационный номер) ПО	от 67.00.00.00 до 67.00.50.99
Цифровой идентификатор ПО	-

Таблица 15 - Уровень защиты ПО комплексов

Обозначение комплекса	Уровень защиты
Х1 1.1 Хз Х4 Х5, Х1 1.2 Хз Х4 Х₅	высокий
Х1 2.1 Хз Х4 Х₅, Х1 2.2 Хз Х4 Х₅	высокий
Х1 3.1 Хз Х4 Х5, Х1 3.2 Хз Х4 Х₅	высокий
Х1 4.1 Хз Х4 Х5, Х1 4.2 Хз Х4 Х₅	высокий
Х1 5.1 Хз Х4 Х5, Х1 5.2 Хз Х4 Х₅	высокий
Х1 6.1 Хз Х4 Х5, Х1 6.2 Хз Х4 Х₅	высокий
Х1 7.1 Хз Х4 Х5, Х1 7.2 Хз Х4 Х₅, Х1 7.3 Хз Х4 Х₅, Х1 7.4 Хз Х4 Х₅	высокий

Метрологические и технические характеристики

Таблица 16 - Метрологические и основные технические характеристики

Наименование характеристики	Значение
Диаметры условного прохода DN, мм	от 2,5 до 20000
Диапазон измерений расхода¹⁾- объемный для воды, м^з/ч	от 0,0012 до 100000
- массовый для пара, т/ч	от 0,1 до 50,0
Диапазон измерений температур¹⁾, ^о С - для воды	от 0 до +180
- для пара	от +100 до +450
Минимальное значение разности температур Atmin, ^оС	з
Диапазон измерений давления¹^ МПа	от 0 до 30
Пределы допускаемой относительной погрешности ИК объемного расхода (объема) и/или массового расхода (массы) теплоносителя (вода) (Ef), % - при использовании средств измерений	± /о² + с2 + с2 ²⁾
утвержденного типа	± /о² + с2 + с2 ²⁾
- при этом для класса 2	±(2+0,02^Gmax/G) ^з), но не более ±5,0 ±(1+0,01-Gmax/G) ^з), но не более ±3,5
- при этом для класса 1
- при использовании диафрагмы по ГОСТ 8.586.2-2005 в комплекте с преобразователями давления измерительными АИР-20/М2-Н-ДД (6Э044-16)	по ГОСТ 8.586.5-2005
Пределы допускаемой относительной погрешности ИК массы перегретого пара при расходе от 0,1'Gmax до Gmax, % - при использовании средств измерений	± /О² + О² +О^{2 4)} J ^ОСИ^о)п ' ^OB4(n3M)(Go)it ' ^ОВч(выч)(т)п
утвержденного типа
- при этом, не более	±3,0
- при использовании диафрагмы по ГОСТ 8.586.2-2005 в комплекте с преобразователями давления измерительными АИР-20/М2-Н-ДД (6Э044-16)	по ГОСТ 8.586.5-2005

Продолжение таблицы 16

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности ИК температуры, °С	±(0,6+0,0044) ³⁾
Пределы допускаемой относительной погрешности ИК разности температуры (Et), %	±(0,5+3-Atmin/At) ³⁾
Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии (Ес), %	±(0,5+Atmin/At) ³⁾
Пределы допускаемой приведенной погрешности ИК давления к верхнему пределу измерения определяется по формуле, % - при этом для пара, не более - при этом для воды, не более	±J^YCH(P) ^{+ Y}B4(U3M)(P) ⁺ ^ч(выч)(Р) ⁵⁾ ±1 ±2
Пределы допускаемой относительной погрешности измерений количества тепловой энергии в рабочих условиях, % - для закрытых систем теплоснабжения - для открытых систем теплоснабжения (в том числе тупиковых), а также для циркуляционных и тупиковых систем ГВС (ХВС) - для паровых систем теплоснабжения - от 0,1 •Gmax до 0,3^Gmax - от 0,3 •Gmax до Gmax	Ef + Et + Ec ⁶⁾ в зависимости от уравнения измерений по ГОСТ Р 8.728-2010 ±5 ±4
Пределы допускаемой относительной погрешности измерений времени за сутки, %	±0,01
Условия эксплуатации	в соответствии с описанием типа и/или эксплуатационными документами на компоненты комплекса
Параметры электрического питания	в соответствии с описанием типа и/или эксплуатационными документами на компоненты комплекса

Продолжение таблицы 16

Наименование характеристики

Значение

Габаритные размеры и масса

в соответствии с описанием типа и/или эксплуатационными документами на компоненты комплекса

Примечание:

¹⁾ указан максимальный диапазон измерений. Конкретный диапазон в соответствии с эксплуатационной документацией на комплекс, зависит от метрологических и технических характеристик вычислителя и СИ, входящих в его состав.
²⁾ где 6си^„) - пределы допускаемой относительной погрешности СИ объемного расхода и/или объема (массы) в рабочих условиях, %; 5_B4(_U3M)(_G„) - пределы допускаемой относительной погрешности вычислителя при измерении выходного сигнала от СИ объемного (массового) расхода и/или объема (массы) в рабочих условиях, %; бвч(выч)(0,) - пределы допускаемой относительной погрешности вычислителя при расчете расхода, объема и/или массы в рабочих условиях, % (Со - объемный расход, м³/ч; Gм -массовый расход, т/ч; Gv - объем, м³; Gm - масса, т);
³⁾ где G - значение расхода м³/ч (т/ч); Gmax - максимальное нормированное значение расхода, м³/ч (т/ч); t - значение температуры теплоносителя в трубопроводе, °С; At -значение разности температур в подающем и обратном трубопроводах, °С; Atmin -минимальное значение разности температур в подающем и обратном трубопроводах, °С;
⁴⁾ где 5™(G₀)_n - пределы допускаемой относительной погрешности СИ объемного расхода (объема) в рабочих условиях, %; S_B4(_U3M)(_Go)_n - пределы допускаемой относительной погрешности вычислителя при измерении выходного сигнала от СИ объемного расхода (объема) в рабочих условиях, %; 5_Вч(_выч)(_т)_п - пределы допускаемой относительной погрешности комплекса при измерении (вычислении) массы в рабочих условиях, %;
⁵⁾ где Ych(P) - пределы допускаемой приведенной погрешности СИ давления в рабочих условиях, %; Y_B4(_U3M)(_P) - пределы допускаемой приведенной погрешности вычислителя при измерении выходного аналогового сигнала от СИ давления в рабочих условиях, %; Y_B4(_Bbi₄)(_P) - пределы допускаемой приведенной погрешности преобразования аналогового сигнала в значение давления, %;
⁶⁾ в соответствии с требованиями п. 6.19.1 Постановления Правительства РФ от 16 ноября 2020 г. №1847 пределы допускаемой относительной погрешности измерений (вычислений) тепловой энергии должны быть не более ±6,5 % для класса 1 и не более +7,5 % для класса 2 соответствие определяется условиями измерений тепловой энергии (измеряемой разницей температур и измеряемым объемным расходом теплоносителя).

Знак утверждения типа

наносится на маркировочную табличку, расположенную на вычислителе, любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации и паспорта типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в 1.4 документа «Комплексы учета энергоносителей «ГЭХ-Энерго». Руководство по эксплуатации» 26.51.52-001-40166302-2024 РЭ.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства РФ от 16 ноября 2020 г. N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», в части п. 6.19;

Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17 марта 2014 г. № 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. N 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Приказ Федерального агентства по техническому регулированию и метрологии № 2712 от 19 ноября 2024 г. «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 года N 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. N 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

ТУ 26.51.52-001-40166302-2022 «Комплексы учета энергоносителей «ГЭХ-Энерго». Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ГЭХ Системы контроля»

(ООО «ГЭХ Системы контроля»)

ИНН 7734347760

Юридический адрес: 105318, г. Москва, вн.тер.г. муниципальный округ Соколиная гора, ул. Щербаковская, д.3, этаж 8, помещ./ком.П/4, 4А, 4Б.

Изготовитель

Общество с ограниченной ответственностью «ГЭХ Системы контроля»
(ООО «ГЭХ Системы контроля») ИНН 7734347760
Адрес: 105318, г. Москва, вн.тер.г. муниципальный округ Соколиная гора, ул. Щербаковская, д.3, этаж 8, помещ./ком.П/4, 4А, 4Б
Телефон: +7 (499) 940-33-71
E-mail: info@geh-sc.ru
Web-сайт: geh-sc.ru

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие
«Метрологический центр энергоресурсов»
(ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Телефон/факс: +7 (495) 491-78-12
Web-сайт: http://www.kip-mce.ru
Е-mail: sittek@mail.ru

Правообладатель

Общество с ограниченной ответственностью «ГЭХ Системы контроля»
(ООО «ГЭХ Системы контроля»)
ИНН 7734347760
Юридический адрес: 105318, г. Москва, вн.тер.г. муниципальный округ Соколиная гора, ул. Щербаковская, д.3, этаж 8, помещ./ком.П/4, 4А, 4Б.

Принцип действия комплексов состоит в измерении объемного расхода (объема), температуры и давления теплоносителя с последующим расчетом массы, тепловой энергии, тепловой мощности и разности температур, в соответствии с уравнениями измерений.

Комплексы представляют собой измерительные системы вида ИС-1 по ГОСТ Р 8.5962002, с функционально выделенными измерительными каналами (далее - ИК). В составе комплексов реализованы простые (объемного расхода (объема); температуры теплоносителя; давления теплоносителя) и сложные (массы теплоносителя, разности температуры теплоносителя; количества теплоносителя; тепловой энергии; тепловой мощности) ИК.

Комплексы конструктивно состоят из:

- средство измерений утвержденного типа (далее - СИ) объемного расхода и/или объема (измерительный компонент по ГОСТ Р 8.596-2002) с цифровыми и/или аналоговыми (частотные или числоимпульсные) выходными сигналами, в соответствии с таблицей 2 - от 1 до 12 шт.;
- СИ температуры и/или разности температур (измерительный компонент по ГОСТ Р 8.596-2002) с цифровыми и/или аналоговыми (сопротивление с НСХ 100П, Pt100, 500П, 1000П, Pt1000) выходными сигналами, в соответствии с таблицей 3 - от 2 до 12 шт. (от 1 до 6 комплектов);
- СИ давления (измерительный компонент по ГОСТ Р 8.596-2002) с цифровыми и/или аналоговыми (сила постоянного тока) выходными сигналами, в соответствии с таблицей 4 - от 0 до 12 шт.;
- вычислителя (комплексный компонент по ГОСТ Р 8.596-2002, СИ которое осуществляет прием, измерение и преобразование выходных сигналов от СИ объемного расхода (объема), температуры и давления в соответствующие физические величины, с последующим вычислением: объема, массы, разности температур теплоносителя, а также тепловой энергии и тепловой мощности в соответствии с заложенными алгоритмами, перечень вычислителей которыми может комплектоваться комплекс приведен в таблице 1) - 1 шт.;
- кабелей связи.

Таблица 1 - Вычислители

Наименование	Номер в ФИФ ОЕИ
Тепловычислители СПТ961	35477-12
Преобразователь расчетно-измерительный ТЭКОН 19Б	35766-07
Вычислители УВП-280	53503-13
Преобразователь расчетно-измерительный ТЭКОН-19	61953-15
Тепловычислители СПТ962	64150-16
Вычислитель расхода универсальный Элемер ВКМ-360	68948-17
Тепловычислители ВЗЛЕТ ТСРВ	74739-19

Таблица 2 - СИ объемного (массового) расхода и/или объема (массы)

Наименование	Номер в ФИФ ОЕИ
Счетчики-расходомеры электромагнитные РМ-5*	20699-11
Расходомеры-счетчики ультразвуковые ВЗЛЕТ МР*	28363-14
Преобразователи расхода вихревые ЭМИС-ВИХРЬ 200 (ЭВ 200)**	42775-14
Расходомеры-счетчики жидкости ультразвуковые многолучевые ЭТАЛОН-РМ*	50660-12
Расходомеры счетчики электромагнитные ВЗЛЕТ ЭР модификация «Лайт М»*	52856-13
Теплосчетчики ВИС.Т3 исполнение ВС (счетчик-расходомер)*	67374-17
Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ*	74824-19
Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ**	79250-20
Диафрагмы по ГОСТ 8.586.2-2005 в комплекте с преобразователями давления измерительными АИР-20/М2-Н-ДД (63044-16)***	-
Примечание: * измеряемая среда - вода; измеряемая среда - пар; * измеряемая среда - вода и пар.

Таблица 3 - СИ температуры и/или разности температур

Наименование	Номер в ФИФ ОЕИ
Термопреобразователи сопротивления ВЗЛЕТ ТПС	21278-11
Комплекты термометров сопротивления из платины технически разностных КТПТР-04, КТПТР-05, КТПТР-05/1	39145-08
Комплекты термопреобразователей сопротивления платиновых КТС-Б	43096-20
Комплекты термопреобразователей сопротивления платиновых КТСП	45368-10
Термометры сопротивления из платины технические ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р	46155-10
Комплекты термометров сопротивления из платины технически разностных КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08	46156-10
Термопреобразователи с унифицированным выходным сигналом ТПУ 0304	50519-17
Термометры сопротивления платиновые ТСПТ, медные ТСМТ	75208-19

Таблица 4 - СИ избыточного давления

Наименование	Номер в ФИФ ОЕИ
Датчики избыточного давления МИДА-ДИ-12П	17635-03
Датчики давления Метран-55	18375-08
Преобразователи давления измерительные НТ	26817-18
Датчики давления ИД	26818-20
Датчики давления МС20	27229-11
Преобразователи давления измерительные СДВ	28313-11
Преобразователи давления измерительные АИР-10	31654-19
Датчики давления Метран-150	32854-13
Датчики давления МТ100М	46325-10
Датчики давления малогабаритные КОРУНД	47336-16
Датчики давления МТ100	49083-12
Преобразователи давления измерительные MBS1700, MBS1750	61533-15
Преобразователи давления измерительные АИР-20/М2	63044-16
Датчики давления ЭМИС-БАР	72888-18
Датчики давления DMR. DMP	75925-19
Преобразователи измерительные Сапфир-22МТ	78837-20

Измерительные компоненты предназначены для измерений параметров (объемного расхода (объема), температуры, давления) теплоносителя и передачи результатов измерений в вычислитель с помощью кабелей связи.

Вычислитель осуществляет прием, измерение и/или преобразование выходных сигналов от измерительных компонент в значения соответствующих физических величин, с последующим расчетом: объема, массы, разности температур, тепловой мощности, тепловой энергии (произведенной или потребленной в элементе системы теплоснабжения) в соответствии с заложенными алгоритмами («Правилами коммерческого учета тепловой энергии, теплоносителя», утвержденными постановлением правительства РФ № 1034 от 18.11.2013 г., МИ 2412-97, МИ 2451-98), также вычислитель обеспечивает хранение (архив), отображение и передачу (по интерфейсам связи) измеренных и вычисленных значений. Дополнительно вычислитель реализует функцию часов реального времени.

Связь между вычислителем и измерительными компонентами осуществляется:

- для ИК объемного расхода (объема) теплоносителя: выходным число-импульсным (частотным) сигналом в диапазоне от 0,0001 до 10000 л/импульс; (от 0,002 до 5000 Гц); выходным сигналом постоянного тока в диапазоне (0 - 5) мА; (0 - 20) мА, (4 - 20) мА; цифровые сигналы связи;
- для ИК температуры и ИК разности температур теплоносителя: аналоговый сигнал электрическое сопротивление, номинальные статические характеристики по ГОСТ 6651-2009; аналоговый сигнал силы постоянного тока, в диапазоне от 4 до 20 мА; цифровые сигналы связи;
- для ИК давления: аналоговый сигнал силы постоянного тока, в диапазоне от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА; цифровые сигналы связи.

Комплексы выпускаются в семи модификациях, которые различаются типом вычислителя, входящего в их состав. Данные модификации различаются на исполнения, в зависимости от назначения, исполнения вычислителя, а также типа, исполнения и количества измерительных компонент.

Обозначение комплекса:

Комплекс учета энергоносителей «ГЭХ-Энерго» Х1 Х2 Х3 Х4 Х5

ТУ 26.51.52-001-40166302-2024

Xi - класс точности: «1» или «2» для закрытых систем теплоснабжения, в соответствии с ГОСТ Р 51649-2014 и/или Приказом Минстроя России от 17.03.2014 № 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»; «П» для паровых систем теплоснабжения; «О» для открытых систем теплоснабжения.

Х2 - тип вычислителя используемого в составе: «1.1» - Тепловычислитель СПТ961, модификации 961.1; «1.2» - Тепловычислитель СПТ961, модификации 961.2; «2.1» -Преобразователь расчетно-измерительный ТЭКОН 19Б, исполнение 1; «2.2» - Преобразователь расчетно-измерительный ТЭКОН 19Б, исполнение 2; «3.1» - Вычислитель УВП-280, модификация УВП-280А.01; «3.2» - Вычислитель УВП-280, модификация УВП-280Б.01; «4.1» -Преобразователь расчетно-измерительный ТЭКОН 19 модификации 05М; «4.2» -

Преобразователь расчетно-измерительный ТЭКОН 19 модификации 06М; «5.1» -

тепловычислитель СПТ962; «5.2» - тепловычислитель СПТ962 с подключенным(и) адаптером(и) АДС97; «6.1» - Вычислитель расхода универсальный «ЭЛЕМЕР-ВКМ-360» модификации «ЭЛЕМЕР-ВКМ-360А»; «6.2» - Вычислитель расхода универсальный «ЭЛЕМЕР-ВКМ-360» модификации «ЭЛЕМЕР-ВКМ-360Б»; «7.1» - тепловычислитель ВЗЛЕТ ТСРВ исполнение ТСРВ-025; «7.2» - тепловычислитель ВЗЛЕТ ТСРВ исполнение ТСРВ-027; «7.3» -

тепловычислитель ВЗЛЕТ ТСРВ исполнение ТСРВ-027-Про; «7.4» - тепловычислитель ВЗЛЕТ ТСРВ исполнение ТСРВ-044.

Х3 - количество СИ объемного расхода и/или объема с цифровыми и/или аналоговыми (частотные или числоимпульсные) выходными сигналами: от 1 до 12 шт.;

Х4 - количество СИ температуры и/или разности температур с цифровыми и/или аналоговыми (сопротивление с НСХ 100П, Pt100, 500П, 1000П, Pt1000) выходными сигналами: от 2 до 12 шт. (от 1 до 6 комплектов);

Х5 - количество СИ избыточного давления с цифровыми и/или аналоговыми (сила постоянного тока) выходными сигналами: от 0 до 12 шт.

Комплекс обеспечивает:

- измерение, вычисление, отображение и регистрацию количественных и качественных параметров теплоносителя, как текущих значений, так и за интервал времени (часовые, суточные, месячные) в соответствии с заложенными алгоритмами;
- измерение и индикацию времени работы, ч;
- регистрацию времени работы в штатном и нештатном режимах, час;
- регистрация измеренных и/или вычисленных данных во внутренней энергонезависимой памяти;
- ведение архивов, глубина архива, зависит от конкретного вычислителя и составляет не менее: часового - 60 суток, суточного - 6 месяцев, месячного (итоговые значения) - 36 месяцев;
- передачу данных по цифровым интерфейсам связи.

Общий вид комплексов приведен на рисунке i.

Места нанесения пломб для защиты от несанкционированного доступа приведены в описаниях типа и/или эксплуатационной документации на вычислитель и измерительные компоненты из состава комплекса.

Заводской номер комплекса, присваивается по заводскому номеру вычислителя из его состава и в цифровом или буквенно-цифровом формате, наносится на маркировочную табличку, а также указывается в паспорте комплекса. Знак утверждения типа наносится на маркировочную табличку. Маркировочная табличка в виде наклейки наносится на корпус вычислителя, в любом месте доступном для просмотра, при этом она не должна закрывать маркировку нанесенную и препятствовать функционированию вычислителя. Способ нанесения - любой технологический способ, обеспечивающий четкое изображение и стойкость к внешним воздействующим факторам, а также сохранность в течение всего срока эксплуатации.

Нанесение знака поверки на средство измерений не предусмотрено.

Внешний вид. Комплексы учета энергоносителей (ГЭХ-Энерго), http://oei-analitika.ru

Рисунок 1 - Общий вид комплексов

Комплекс учета энергоносителей «ГЭХ-Энерго»

Модификация (исполнение): 1 3.1 2 4 2 заводской № 107183

ТУ26.51.52-001-40166302-2024 ООО «ГЭХ системы контроля»

Рисунок 2 - Маркировочная табличка

Таблица 17 - Комплектность

Наименование	Обозначение	Количество
Комплексы учета энергоносителей «ГЭХ-Энерго»	Х1 Х2 Хз Х4 Х5	1 шт.
Паспорт	26.51.52-001-40166302-2024 ПС	1 экз.
Руководство по эксплуатации	26.51.52-001-40166302-2024 РЭ	1 экз.
Эксплуатационные документы на составные части комплекса	-	1 комплект

Таблица 16 - Метрологические и основные технические характеристики

Наименование характеристики	Значение
Диаметры условного прохода DN, мм	от 2,5 до 20000
Диапазон измерений расхода¹⁾- объемный для воды, м^з/ч	от 0,0012 до 100000
- массовый для пара, т/ч	от 0,1 до 50,0
Диапазон измерений температур¹⁾, ^о С - для воды	от 0 до +180
- для пара	от +100 до +450
Минимальное значение разности температур Atmin, ^оС	з
Диапазон измерений давления¹^ МПа	от 0 до 30
Пределы допускаемой относительной погрешности ИК объемного расхода (объема) и/или массового расхода (массы) теплоносителя (вода) (Ef), % - при использовании средств измерений	± /о² + с2 + с2 ²⁾
утвержденного типа	± /о² + с2 + с2 ²⁾
- при этом для класса 2	±(2+0,02^Gmax/G) ^з), но не более ±5,0 ±(1+0,01-Gmax/G) ^з), но не более ±3,5
- при этом для класса 1
- при использовании диафрагмы по ГОСТ 8.586.2-2005 в комплекте с преобразователями давления измерительными АИР-20/М2-Н-ДД (6Э044-16)	по ГОСТ 8.586.5-2005
Пределы допускаемой относительной погрешности ИК массы перегретого пара при расходе от 0,1'Gmax до Gmax, % - при использовании средств измерений	± /О² + О² +О^{2 4)} J ^ОСИ^о)п ' ^OB4(n3M)(Go)it ' ^ОВч(выч)(т)п
утвержденного типа
- при этом, не более	±3,0
- при использовании диафрагмы по ГОСТ 8.586.2-2005 в комплекте с преобразователями давления измерительными АИР-20/М2-Н-ДД (6Э044-16)	по ГОСТ 8.586.5-2005

Продолжение таблицы 16

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности ИК температуры, °С	±(0,6+0,0044) ³⁾
Пределы допускаемой относительной погрешности ИК разности температуры (Et), %	±(0,5+3-Atmin/At) ³⁾
Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии (Ес), %	±(0,5+Atmin/At) ³⁾
Пределы допускаемой приведенной погрешности ИК давления к верхнему пределу измерения определяется по формуле, % - при этом для пара, не более - при этом для воды, не более	±J^YCH(P) ^{+ Y}B4(U3M)(P) ⁺ ^ч(выч)(Р) ⁵⁾ ±1 ±2
Пределы допускаемой относительной погрешности измерений количества тепловой энергии в рабочих условиях, % - для закрытых систем теплоснабжения - для открытых систем теплоснабжения (в том числе тупиковых), а также для циркуляционных и тупиковых систем ГВС (ХВС) - для паровых систем теплоснабжения - от 0,1 •Gmax до 0,3^Gmax - от 0,3 •Gmax до Gmax	Ef + Et + Ec ⁶⁾ в зависимости от уравнения измерений по ГОСТ Р 8.728-2010 ±5 ±4
Пределы допускаемой относительной погрешности измерений времени за сутки, %	±0,01
Условия эксплуатации	в соответствии с описанием типа и/или эксплуатационными документами на компоненты комплекса
Параметры электрического питания	в соответствии с описанием типа и/или эксплуатационными документами на компоненты комплекса

Продолжение таблицы 16

Наименование характеристики

Значение

Габаритные размеры и масса

в соответствии с описанием типа и/или эксплуатационными документами на компоненты комплекса

Примечание:

¹⁾ указан максимальный диапазон измерений. Конкретный диапазон в соответствии с эксплуатационной документацией на комплекс, зависит от метрологических и технических характеристик вычислителя и СИ, входящих в его состав.
²⁾ где 6си^„) - пределы допускаемой относительной погрешности СИ объемного расхода и/или объема (массы) в рабочих условиях, %; 5_B4(_U3M)(_G„) - пределы допускаемой относительной погрешности вычислителя при измерении выходного сигнала от СИ объемного (массового) расхода и/или объема (массы) в рабочих условиях, %; бвч(выч)(0,) - пределы допускаемой относительной погрешности вычислителя при расчете расхода, объема и/или массы в рабочих условиях, % (Со - объемный расход, м³/ч; Gм -массовый расход, т/ч; Gv - объем, м³; Gm - масса, т);
³⁾ где G - значение расхода м³/ч (т/ч); Gmax - максимальное нормированное значение расхода, м³/ч (т/ч); t - значение температуры теплоносителя в трубопроводе, °С; At -значение разности температур в подающем и обратном трубопроводах, °С; Atmin -минимальное значение разности температур в подающем и обратном трубопроводах, °С;
⁴⁾ где 5™(G₀)_n - пределы допускаемой относительной погрешности СИ объемного расхода (объема) в рабочих условиях, %; S_B4(_U3M)(_Go)_n - пределы допускаемой относительной погрешности вычислителя при измерении выходного сигнала от СИ объемного расхода (объема) в рабочих условиях, %; 5_Вч(_выч)(_т)_п - пределы допускаемой относительной погрешности комплекса при измерении (вычислении) массы в рабочих условиях, %;
⁵⁾ где Ych(P) - пределы допускаемой приведенной погрешности СИ давления в рабочих условиях, %; Y_B4(_U3M)(_P) - пределы допускаемой приведенной погрешности вычислителя при измерении выходного аналогового сигнала от СИ давления в рабочих условиях, %; Y_B4(_Bbi₄)(_P) - пределы допускаемой приведенной погрешности преобразования аналогового сигнала в значение давления, %;
⁶⁾ в соответствии с требованиями п. 6.19.1 Постановления Правительства РФ от 16 ноября 2020 г. №1847 пределы допускаемой относительной погрешности измерений (вычислений) тепловой энергии должны быть не более ±6,5 % для класса 1 и не более +7,5 % для класса 2 соответствие определяется условиями измерений тепловой энергии (измеряемой разницей температур и измеряемым объемным расходом теплоносителя).

Техническая поддержка

Общие сведения

Поверка

Модификации СИ

Производитель

SO_5 Кол-во типов ГСО по производителям и странам

Статистика

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Комплексы учета энергоносителей (ГЭХ-Энерго)

Все средства измерений Общество с ограниченной ответственностью «ГЭХ Системы контроля»

RT_9 Анализ рынка поверки Сибирского федерального округа

Кто поверяет Комплексы учета энергоносителей (ГЭХ-Энерго)

Стоимость поверки Комплексы учета энергоносителей (ГЭХ-Энерго)

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Изготовитель

Испытательный центр

Правообладатель

Описание средства измерений Комплексы учета энергоносителей (ГЭХ-Энерго)

Комплектность средства измерений Комплексы учета энергоносителей (ГЭХ-Энерго)

Метрологические и технические характеристики Комплексы учета энергоносителей (ГЭХ-Энерго)

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Общие сведения

Поверка

Модификации СИ

Производитель

SO_5 Кол-во типов ГСО по производителям и странам

Статистика

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Комплексы учета энергоносителей (ГЭХ-Энерго)

Все средства измерений Общество с ограниченной ответственностью «ГЭХ Системы контроля»

RT_9 Анализ рынка поверки Сибирского федерального округа

Кто поверяет Комплексы учета энергоносителей (ГЭХ-Энерго)

Стоимость поверки Комплексы учета энергоносителей (ГЭХ-Энерго)

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Изготовитель

Испытательный центр

Правообладатель

Описание средства измерений Комплексы учета энергоносителей (ГЭХ-Энерго)

Описание средства измерений Комплексы учета энергоносителей (ГЭХ-Энерго)

Комплектность средства измерений Комплексы учета энергоносителей (ГЭХ-Энерго)

Комплектность средства измерений Комплексы учета энергоносителей (ГЭХ-Энерго)

Метрологические и технические характеристики Комплексы учета энергоносителей (ГЭХ-Энерго)

Метрологические и технические характеристики Комплексы учета энергоносителей (ГЭХ-Энерго)

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
