Номер по Госреестру СИ: 96852-25
96852-25 Осциллограф цифровой
(TDS2022)
Назначение средства измерений:
Осциллограф цифровой TDS2022 (далее - осциллограф) предназначен для измерений амплитудных и временных параметров и исследования формы электрических сигналов.
Внешний вид.
Осциллограф цифровой
Рисунок № 1
Внешний вид.
Осциллограф цифровой
Рисунок № 2
Общие сведения
Дата публикации - 13.11.2025
Срок свидетельства -
Номер записи - 7beec7bc-cee3-60db-53c2-805aab82dab9
ID в реестре СИ - 1427243
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год 6 месяцев
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
TDS2022, TDS 2022,
Производитель
Изготовитель - Tektronix (China) Со., Ltd.
Страна - КИТАЙ
Населенный пункт - 1227 Chuan Qiao Rd, Pudong New Area, Shang Hai
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 485 дн.
Приказы РСТ, где упоминается данный тип СИ
№2415 от 2025.11.07 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Осциллограф цифровой (TDS2022)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Серия графиков, показывающих обобщенную статистику частоты применения эталонов в динамике по годам.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Кто поверяет Осциллограф цифровой (TDS2022)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Осциллограф цифровой (TDS2022)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) представляет собой комплект микропрограммного обеспечения для осциллографа цифрового TDS2022. ПО позволяет проводить необходимые измерения, контроль и осуществлять необходимые настройки.
Идентификационные данные программного обеспечения осциллографа цифрового TDS2022 приведены в таблице 1.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик осциллографа за пределы допускаемых значений.
Конструкция осциллографа исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TDS2022 |
|
Номер версии (идентификационный номер) ПО |
v2.12 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Основы работы» руководства по эксплуатации «Осциллографы цифровые серии TDS1000 и TDS2000».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 30.12.2019 № 3463 Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения;
Приказ Росстандарта от 26.09.2022 № 2360 Об утверждении государственной поверочной схемы для средств измерений времени и частоты.
Правообладатель
Tektronix (China) Со., Ltd., Китай
Адрес: No. 1227 Chuan Qiao Rd, Pudong New Area, Shang Hai
Изготовитель
Tektronix (China) Со., Ltd., Китай
Адрес: No. 1227 Chuan Qiao Rd, Pudong New Area, Shang Hai
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ -Ростест»)
Адрес: 117418, г. Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Tektronix (China) Со., Ltd., Китай
Адрес: No. 1227 Chuan Qiao Rd, Pudong New Area, Shang Hai
Конструктивно осциллограф выполнен в виде настольного моноблочного прибора. Осциллограф является многофункциональным средством измерений параметров сигнала. Встроенный микропроцессор обеспечивает диалоговое управление работой осциллографа, задает режимы функционирования, выводит на экран изображение сигнала и результаты измерений. Вывод результатов измерений осуществляется через последовательный RS232 или параллельный Centronics интерфейсы на внешний принтер или компьютер. Выход в канал общего пользования производится по интерфейсу GRIB/IEEE-488.2.
Принцип действия осциллографа основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране осциллографа.
Осциллограф цифровой TDS2022 имеет два входных канала.
К данному типу осциллографа цифрового TDS2022 относится осциллограф цифровой TDS2022 с заводским номером 300489.
Заводской номер в виде шестизначного цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом на наклейке на задней панели осциллографа в месте, указанном на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Внешний вид осциллографа цифрового TDS2022 приведен на рисунке 1.
Возможные места пломбирования от несанкционированного доступа приведена на рисунке 2.

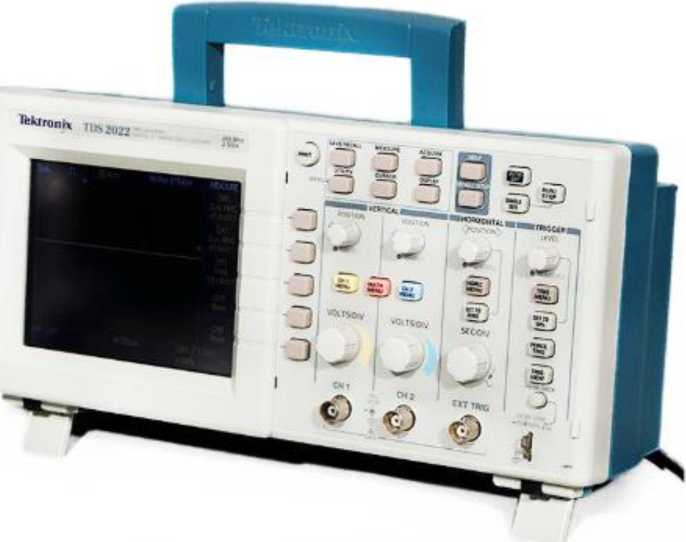

Рисунок 1 - Внешний вид осциллографа цифрового TDS2022

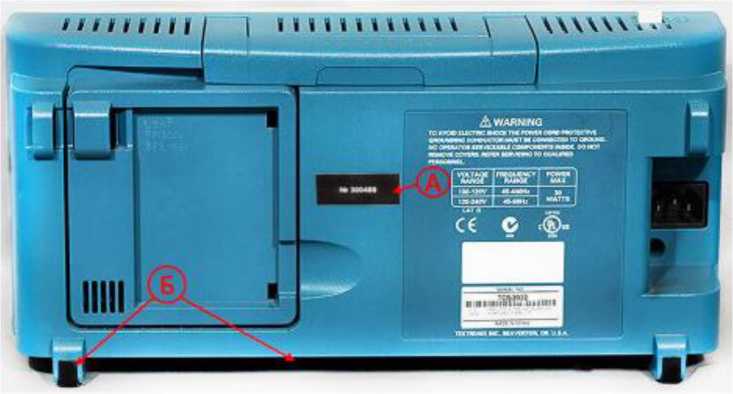

Рисунок 2 - Вид задней панели осциллографа цифрового TDS2022 с указанием: A) места нанесения заводского номера;
Б) мест для пломбирования от несанкционированного доступа
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Осциллограф цифровой |
TDS2022 |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Входное сопротивление каналов, МОм |
1,0 | |
|
Пределы допускаемой относительной погрешности входного сопротивления каналов, % |
±2,0 | |
|
Полоса пропускания амплитудно-частотной характеристики, МГц |
200 | |
|
Диапазон значений коэффициента отклонения, В/дел |
от 2М0-3 до 5 | |
|
Пределы допускаемой относительной погрешности установки коэффициента отклонения, %, в зависимости от установленного КО1) |
от 10 мВ/дел до 5 В/дел |
±3,0 |
|
2 и 5 мВ/дел |
±4,0 | |
|
Диапазон значений коэффициента развертки, с/дел |
от 2,5М0-9 до 50 | |
|
Пределы допускаемой абсолютной погрешности измерений временных интервалов, с, в зависимости от режима сбора данных:
|
± (0,004^Кр+5040-6•Т+0,640-9)2) ± (о,004^Кр+5040-6•Т+0,440-9) | |
| ||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +18 до +28 от 30 до 80 |
|
Параметры электрического питания
|
от 200 до 240 50 |
|
Габаритные размеры, мм, не более - высота х ширина х длина |
152 х 125 х 324 |
|
Масса, кг, не более |
3,6 |
