Номер по Госреестру СИ: 96784-25
96784-25 Осциллографы-мультиметры цифровые
(VA-OS)
Назначение средства измерений:
Осциллографы-мультиметры цифровые VA-OS (далее - осциллографы-мультиметры) предназначены для измерений амплитудных и частотно-временных параметров, силы и напряжения постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, а также температуры различных сред.
Внешний вид.
Осциллографы-мультиметры цифровые
Рисунок № 1
Внешний вид.
Осциллографы-мультиметры цифровые
Рисунок № 2
Внешний вид.
Осциллографы-мультиметры цифровые
Рисунок № 3
Внешний вид.
Осциллографы-мультиметры цифровые
Рисунок № 4
Внешний вид.
Осциллографы-мультиметры цифровые
Рисунок № 5
Общие сведения
Дата публикации - 07.11.2025
Срок свидетельства - 01.11.2030
Номер записи - 53476039-4f47-4f35-bd43-684d2c51129c
ID в реестре СИ - 1427217
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
VA-OS2070, VA-OS2050S, VA-OS2010S,
Производитель
Изготовитель - Общество с ограниченной ответственностью «Ви энд Эй Инструмент Рус»
Страна - РОССИЯ
Населенный пункт - RM4, 16/F, HO KING COMM CTR, 2-16 FAYUEN ST, MONGKOK KOWLOON HONG KONG
Уведомление о начале осуществления предпринимательской деятельности -
Красноярск - крупнейший промышленный и культурный центр Восточной Сибири, миллионный город на Енисее, а также столица зимнего студенческого спорта и тренировочная база олимпийских сборных России.
Одна из достопримечательностей этого славного города - часовня Параскевы Пятницы - когда-то была изображена на 10-рублевой бумажной купюре. Вообще, Красноярск славится своей древней архитектурой - церквями, музеями, памятниками, а также природными ландшафтами. Город по праву можно назвать одним из туристических центров Сибири. Мы расскажем вам главное об отдыхе в Красноярске: чем заняться, куда сходить и что посмотреть.
Красноярский край - субъект Российской Федерации, богатый природными ресурсами, благодаря которым здесь создан крупный металлургический комплекс: Красноярская ГЭС - Красноярский алюминиевый завод - Ачинский глиноземный комбинат - Красноярский металлургический завод. А группа компаний по добыче и обработке цветных металлов "Норильский никель" производит более 80% общероссийского объема никеля, 75% кобальта и более 90% платины.
Отчет "Анализ рынка поверки в Красноярске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Красноярск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 499
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 376
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2382 от 2025.11.01 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Осциллографы-мультиметры цифровые (VA-OS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Ви энд Эй Инструмент Рус»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96784-25 01.11.2030 |
Осциллографы-мультиметры цифровые, VA-OS Общество с ограниченной ответственностью «Ви энд Эй Инструмент Рус» (РОССИЯ RM4, 16/F, HO KING COMM CTR, 2-16 FAYUEN ST, MONGKOK KOWLOON HONG KONG) |
ОТ МП |
2 года |
Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.
Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.
Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.
Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Осциллографы-мультиметры цифровые (VA-OS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "МИРУАР" (RA.RU.320061) | 498 | 197 | 495 | 3 | 0 | 0 | 0 | 0 |
Стоимость поверки Осциллографы-мультиметры цифровые (VA-OS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) осциллографов-мультиметров состоит из встроенного ПО. Встроенное ПО, установленное на внутренний контроллер, служит для управления режимами работы осциллографов-мультиметров, выполнения функций обработки, представления, записи и хранения измерительной информации.
ПО является метрологически значимым.
Метрологические характеристики осциллографов-мультиметров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО
осциллографов-мультиметров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже - VA-OS2010S |
V1.00.00 |
|
- VA-OS2050S |
V1.0.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом. Нанесение знака утверждения типа на осциллографы-мультиметры не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 23 «Порядок выполнения измерений» для модификации VA-OS2010S, в разделе 10 «Порядок выполнения измерений» для модификации VA-OS2050S руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 года № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 года № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от Т10-8 до 100 А в диапазоне частот от 1-10"1 до Т106 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 года № 2712 «Об утверждении государственной поверочной схемы для средств измерений температуры»
ГОСТ 8.371-80 «Государственная система обеспечения единства измерений (ГСИ). Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»
ТУ 26.51.43-012-21839994-2024 «Осциллографы-мультиметры цифровые VA-OS. Технические условия»
ПравообладательОбщество с ограниченной ответственностью «Ви энд Эй Инструмент Рус» (ООО «Ви энд Эй Инструмент Рус»)
ИНН 2465285786
Адрес юридического лица: 660005, г. Красноярск, ул. Краснодарская, д. 17, 212
Изготовитель
Общество с ограниченной ответственностью «Ви энд Эй Инструмент Рус» (ООО «Ви энд Эй Инструмент Рус»)
ИНН 2465285786
Адрес юридического лица: 660005, г. Красноярск, ул. Краснодарская, д. 17, 212
Адрес места осуществления деятельности: 143440, Московская обл., г. Красногорск, д. Путилково, МКАД 69 км, БП «Гринвуд», с. 31, этаж 1, офис 21
Производственная площадка: GUANGZHOU VA TRADING COMPANY LIMITED, Китай
Адрес: Room 818, No.181 Haibin road, Nansha district, Guangzhou, Guangdong, China
Испытательный центр
Общество с ограниченной ответственностью «РАВНОВЕСИЕ»(ООО «РАВНОВЕСИЕ»)
Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1_2, э 1, помещ. 1, оф в005, к 21
Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75
Правообладатель
Общество с ограниченной ответственностью «Ви энд Эй Инструмент Рус» (ООО «Ви энд Эй Инструмент Рус»)ИНН 2465285786
Адрес юридического лица: 660005, г. Красноярск, ул. Краснодарская, д. 17, 212
Принцип действия осциллографов-мультиметров основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, регистрации цифровых данных в запоминающем устройстве для последующей цифровой обработки и отображения на жидкокристаллическом дисплее.
Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала с выводом результатов измерений на дисплей, а также осуществлять их сохранение (запоминание).
Конструктивно осциллографы-мультиметры выполнены в виде моноблока портативного исполнения. На лицевой панели осциллографов-мультиметров расположены жидкокристаллический дисплей, функциональные клавиши, входные разъемы для измерений в режиме мультиметра. На верхней панели расположены входные разъемы для измерений в режиме осциллографа. На правой боковой панели расположены порт заземления и разъем интерфейса USB для зарядки и связи с персональным компьютером.
Осциллографы-мультиметры выпускаются в модификациях VA-OS2010S и VA-OS2050S, отличающихся метрологическими и техническими характеристиками.
Осциллографы-мультиметры модификации VA-OS2010S выполняет измерения температуры различных сред при помощи подключаемого выносного датчика температуры.
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового или буквенно-цифрового кода.
Общий вид осциллографов-мультиметров с указанием места нанесения заводского номера представлен на рисунке 1. Общий вид выносного датчика температуры для модификации VA-OS2010S представлен на рисунке 2. Место нанесения заводского номера может отличаться от указанных и ограничиваются корпусом осциллографов-мультиметров. Нанесение знака поверки на осциллографы-мультиметры не предусмотрено. Пломбирование мест настройки (регулировки) осциллографов-мультиметров не предусмотрено.
Цветовая гамма корпуса осциллографов-мультиметров может быть изменена по решению изготовителя в одностороннем порядке.
V&A’ VA- OS2010S DIGrrAh OSCILLOSCOPE
VQHHb
K99COUNTS Т-ft MS

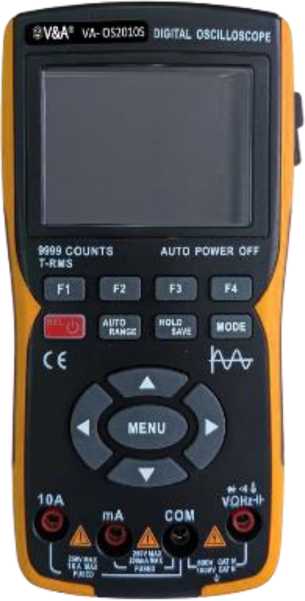

а) вид спереди модификации VA-OS2010S

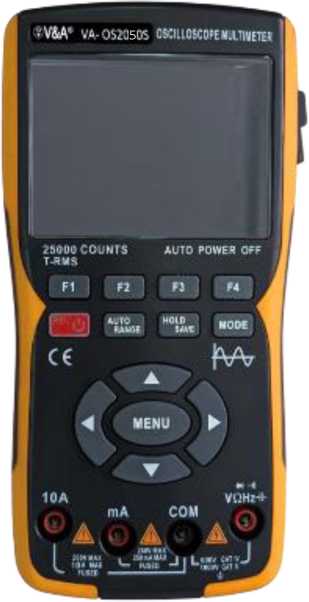

б) вид спереди модификации VA-OS2050S

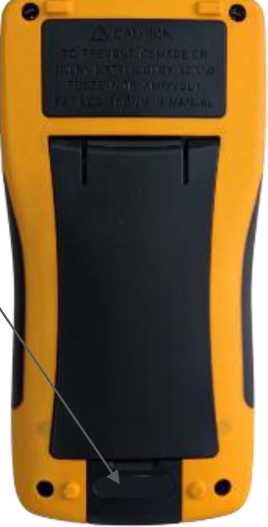

в) вид сзади модификаций VA-OS2010S и VA-OS2050S

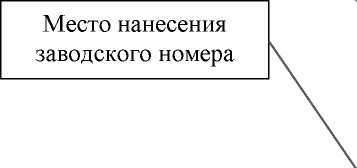

Рисунок 1 - Общий вид осциллографов-мультиметров с указанием места нанесения заводского номера

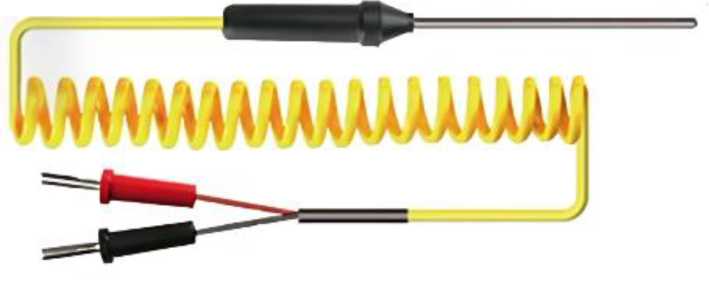

Рисунок 2 - Общий вид выносного датчика температуры для модификации VA-OS2010S
Таблица 2 - Метрологические характеристики в режиме осциллографа для модификаций
VA-OS2010S и VA-OS2050S
|
Наименование характеристики |
Значение |
|
Входное сопротивление RBx, МОм |
1,00+0,02 |
|
Диапазон значений коэффициента отклонения (с шагом 1-2-5) |
от 20 мВ/дел до 10 В/дел |
|
Пределы допускаемой относительной погрешности коэффициента отклонения, % |
±3 |
|
Верхняя частота полосы пропускания для модификации, МГц 1) | |
|
- VA-OS2010S |
10 |
|
- VA-OS2050S |
50 |
|
Наименование характеристики |
Значение |
|
Диапазон значений коэффициента развертки (с шагом 1-2-5):
|
от 100 нс/дел до 20 с/дел от 10 нс/дел до 20 с/дел |
|
Пределы допускаемой относительной погрешности измерений временных интервалов и коэффициента развертки, % |
±0,002 |
|
1)1 По уровню напряжения 0,707 (-3 дБ). | |
Таблица 3 - Метрологические характеристики в режиме измерения напряжения постоянного тока для модификации VA-OS2010S.
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
9,999 мВ |
0,001 мВ |
±(0,005-0™ +3-k) |
|
99,99 мВ |
0,01 мВ | |
|
999,9 мВ |
0,1 мВ | |
|
9,999 В |
0,001 В | |
|
99,99 В |
0,01 В | |
|
750 В |
0,1 В | |
|
Примечание: иизм - измеренное значение напряжения постоянного тока, мВ, В. | ||
Таблица 4 - Метрологические характеристики в режиме измерения среднеквадратического значения напряжения переменного тока (в диапазоне частот от 40 до 1000 Гц) для модификации
VA-OS2010S
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
9,999 мВ |
0,001 мВ |
±(0,01 иизм +3 k) |
|
99,99 мВ |
0,01 мВ | |
|
999,9 мВ |
0,1 мВ | |
|
9,999 В |
0,001 В | |
|
99,99 В |
0,01 В | |
|
750,0 В |
0,1 В | |
|
Примечание: иизм - измеренное значение среднеквадратического значения напряжения переменного тока (в диапазоне частот от 40 до 1000 Гц), мВ, В. | ||
Таблица 5 - Метрологические характеристики в режиме измерения силы постоянного тока
для модификации VA-OS2010S
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
9999 мкА |
1 мкА |
±(0,008 1изм +3 k) |
|
99,99 мА |
0,01 мА | |
|
999,9 мА |
0,1 мА |
±(0,01 1изм +3 k) |
|
9,999 А |
0,001 А | |
|
Примечание: 1изм - измеренное значение силы постоянного тока, мкА, мА, А. | ||
VA-OS2010S
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
9999 мкА |
1 мкА |
±(0,01 1изм +3 k) |
|
99,99 мА |
0,01 мА | |
|
999,9 мА |
0,1 мА |
±(0,012 1изм +3 k) |
|
9,999 А |
0,001 А | |
|
Примечание: 1изм - измеренное значение среднеквадратического значения силы переменного тока (в диапазоне частот от 40 до 1000 Гц), мкА, мА, А. | ||
Таблица 7 - Метрологические характеристики в режиме измерения электрического сопротивления постоянному току для модификации VA-OS2010S
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
99,99 Ом |
0,01 Ом |
±(0,01<Иизм +3<k) |
|
999,9 Ом |
0,1 Ом |
±(0,005<Иизм +3-k) |
|
9,999 кОм |
0,001 кОм | |
|
99,99 кОм |
0,01 кОм | |
|
999,9 кОм |
0,1 кОм | |
|
9,999 МОм |
0,001 МОм |
±(0,015<Иизм +3-k) |
|
99,99 МОм |
0,01 МОм |
±(0,03<Иизм +5-k) |
|
Примечание: Rизм - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм. | ||
Таблица 8 - Метрологические характеристики в режиме измерения электрической емкости для модификации VA-OS2010S
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
9,999 нФ |
0,001 нФ |
±(0,05^Сизм +20<k) |
|
99,99 нФ |
0,01 нФ | |
|
999,9 нФ |
0,1 нФ | |
|
9,999 мкФ |
0,001 мкФ |
±(0,02^Сизм +5<k) |
|
99,99 мкФ |
0,01 мкФ | |
|
999,9 мкФ |
0,1 мкФ | |
|
9,999 мФ |
0,001 мФ |
±(0,05 Сизм +5 k) |
|
99,99 мФ |
0,01 мФ | |
|
Примечание: Сизм - измеренное значение электрической емкости, нФ, мкФ, мФ. | ||
для модификации VA-OS2010S
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
99,99 Гц |
0,01 Гц |
±(0,001 Fизм +2 k) |
|
999,9 Гц |
0,1 Гц | |
|
9,999 кГц |
0,01 кГц | |
|
99,99 кГц |
0,01 кГц | |
|
Примечание: Fизм - измеренное значение частоты переменного тока, Гц, кГц. | ||
Таблица 10 - Метрологические характеристики в режиме измерения напряжения постоянного тока для модификации VA-OS2050S
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
25,000 мВ |
0,001 мВ | |
|
250,00 мВ |
0,01 мВ | |
|
2,5000 В |
0,0001 В |
±(0,0005’0™ +3-k) |
|
25,000 В |
0,001 В | |
|
250,00 В |
0,01 В | |
|
1000,0 В |
0,1 В | |
|
Примечание: иизм - измеренное значение напряжения постоянного тока, мВ, В. | ||
Таблица 11 - Метрологические характеристики в режиме измерения среднеквадратического значения напряжения переменного тока (в диапазоне частот от 40 до 1000 Гц) для модификации
VA-OS2050S
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
25,000 мВ |
0,001 мВ |
±(0,005’0™ +3’k) |
|
250,00 мВ |
0,01 мВ | |
|
2,5000 В |
0,0001 В | |
|
25,000 В |
0,001 В | |
|
250,00 В |
0,01 В | |
|
750,0 В |
0,1 В | |
|
Примечание: иизм - измеренное значение среднеквадратического значения напряжения переменного тока (в диапазоне частот от 40 до 1000 Гц), мВ, В. | ||
Таблица 12 - Метрологические характеристики в режиме измерения силы постоянного тока
для модификации VA-OS2050S
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
25,000 мА |
0,001 мА |
±(0,005-!ИЗм +3’k) |
|
250,00 мА |
0,01 мА | |
|
2,5000 А |
0,0001 А | |
|
10,000 А |
0,001 А | |
|
Примечание: 1изм - измеренное значение силы постоянного тока, мА, А. | ||
VA-OS2050S
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
25,000 мА |
0,001 мА |
±(0,008-!ИЗм +3-k) |
|
250,00 мА |
0,01 мА | |
|
2,5000 А |
0,0001 А | |
|
10,000 А |
0,001 А | |
|
Примечание: 1изм - измеренное значение среднеквадратического значения силы переменного тока (в диапазоне частот от 40 до 1000 Гц), мА, А. | ||
Таблица 14 - Метрологические характеристики в режиме измерения электрического сопротивления постоянному току для модификации VA-OS2050S
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
250,00 Ом |
0,01 Ом |
±(0,005^Иизм +3-k) |
|
2,5000 кОм |
0,0001 кОм |
±(0,002^Иизм +3-k) |
|
25,000 кОм |
0,001 кОм | |
|
250,00 кОм |
0,01 кОм | |
|
2,5000 МОм |
0,0001 МОм |
±(0,01<Иизм +3±) |
|
25,00 МОм |
0,01 МОм | |
|
250,0 МОм |
0,1 МОм |
±(0,05^Иизм +5-k) |
|
Примечание: Rизм - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм. | ||
Таблица 15 - Метрологические характеристики в режиме измерения электрической емкости для модификации VA-OS2050S.
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
9,999 нФ |
0,001 нФ |
±(0,05^Сизм +20’k) |
|
99,99 нФ |
0,01 нФ | |
|
999,9 нФ |
0,1 нФ | |
|
9,999 мкФ |
0,001 мкФ |
±(0,02^Сизм +5’k) |
|
99,99 мкФ |
0,01 мкФ | |
|
999,9 мкФ |
0,1 мкФ | |
|
9,999 мФ |
0,001 мФ |
±(0,05 Сизм +5 k) |
|
99,99 мФ |
0,01 мФ | |
|
Примечание: Сизм - измеренное значение электрической емкости, нФ, мкФ, мФ. | ||
для модификации VA-OS2050S
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерений |
|
9,999 Гц |
0,001 Гц |
±(0,02Тизм +2’k) |
|
99,99 Гц |
0,01 Гц |
±(0,001 Fизм +2 k) |
|
999,9 Гц |
0,1 Гц | |
|
9,999 кГц |
0,001 кГц | |
|
99,99 кГц |
0,01 кГц |
Таблица 17 - Метрологические характеристики в режиме измерений температуры
с использованием выносного датчика температуры для модификации VA-OS2010S
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
Измерение температуры с использованием выносного датчика температуры, °С |
от -20 до +200 |
±5 |
Таблица 18 - Основные технические характеристики для модификаций VA-OS2010S и VA-OS2050S
|
Наименование характеристики |
Значение |
|
Количество каналов в режиме осциллографа - VA-OS2010S |
1 |
|
- VA-OS2050S |
2 |
|
Максимальная частота дискретизации, ГГ ц |
0,25 |
|
Время установления рабочего режима, минут |
30 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
177х89х40 |
|
Масса, кг, не более |
0,4 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от 0 до +40 |
|
- относительная влажность при температуре окружающего воздуха +25 °С, %, не более |
до 75 |
Таблица 19 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
8000 |
|
Средний срок службы, лет |
8 |
