Сведения о средстве измерений: 96791-25 Твердомеры Виккерса

Номер по Госреестру СИ: 96791-25
96791-25 Твердомеры Виккерса
(VickyMacroMet)

Назначение средства измерений:
Твердомеры Виккерса VickyMacroMet (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса.

сертификация программного обеспечения
Внешний вид. Твердомеры Виккерса, http://oei-analitika.ru рисунок № 1
Внешний вид.
Твердомеры Виккерса
Рисунок № 1
Внешний вид. Твердомеры Виккерса, http://oei-analitika.ru рисунок № 2
Внешний вид.
Твердомеры Виккерса
Рисунок № 2
Внешний вид. Твердомеры Виккерса, http://oei-analitika.ru рисунок № 3
Внешний вид.
Твердомеры Виккерса
Рисунок № 3

Общие сведения

Дата публикации - 07.11.2025
Срок свидетельства - 01.11.2030
Номер записи - 8e1d5e61-c6de-a3e0-5340-7f086ee9f897
ID в реестре СИ - 1427210
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Anhui Mikrosize Precision Instrument Co. Ltd
Страна - КИТАЙ
Населенный пункт - A-4035 RuiFeng Business Expo, Wuhu City, 241000
Уведомление о начале осуществления предпринимательской деятельности -

Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2382 от 2025.11.01 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Твердомеры Виккерса (VickyMacroMet)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Anhui Mikrosize Precision Instrument Co. Ltd

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96791-25
01.11.2030
Твердомеры Виккерса, VickyMacroMet
Anhui Mikrosize Precision Instrument Co. Ltd (КИТАЙ A-4035 RuiFeng Business Expo, Wuhu City, 241000)
ОТ
МП
1 год

Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.

Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).

Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.

Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Твердомеры Виккерса (VickyMacroMet)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Твердомеры Виккерса (VickyMacroMet)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) твердомеров является метрологически значимым и используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.

ПО является неизменным, возможность несанкционированного влияния на программное обеспечение и измерительную информацию отсутствует.

Влияние ПО твердомеров учтено при нормировании метрологических характеристик.

Внешнее ПО, устанавливаемое на персональный компьютер, не влияет на метрологические характеристики твердомеров.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение *

Идентификационное наименование ПО

uVision-F

uVision-V

Thixomet MHT

Номер версии (идентификационный номер) ПО

не ниже v 1.0

не ниже v. 1.0

не ниже v. 3.0.0.0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

-

-

* В соответствии с заказом


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в главах: 9 «Работа с твердомером VickyMacroMet-10, -30, -50», 17. «Работа с твердомером VickyMacroMet-ЮЕСО, -30ЕСО, -50ЕСО, -100», 29 «Как проводить измерение твердости» документа «VickyMacroMet - 01РЭ. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1. Метод измерения

Приказ Росстандарта от 14.08.2024 № 1898 «Об утверждении Государственной поверочной схемы для средств измерений твёрдости по шкалам Виккерса и шкалам Кнупа»

Стандарт предприятия «Твердомеры Виккерса VickyMacroMet. СП»

Правообладатель

Компания «Anhui Mikrosize Precision Instrument Co., Ltd», Китай

Адрес: A-4035 RuiFeng Business Expo, Wuhu City, China, 241000

Изготовитель

Компания «Anhui Mikrosize Precision Instrument Co., Ltd», Китай
Адрес: A-4035 RuiFeng Business Expo, Wuhu City, China, 241000

Испытательный центр

Федеральное государственное унитарное предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП ВНИИФТРИ

Правообладатель


Компания «Anhui Mikrosize Precision Instrument Co., Ltd», Китай
Адрес: A-4035 RuiFeng Business Expo, Wuhu City, China, 241000

Принцип действия твердомеров основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка.

Конструктивно твердомеры имеют металлический корпус и состоят из устройства приложения нагрузки и измерительного устройства.

Твердомеры выпускаются в девяти модификациях: VickyMacroMet-10AI, VickyMacroMet-50AI, VickyMacroMet-10ECO, VickyMacroMet-10, VickyMacroMet-30ECO, VickyMacroMet-30, VickyMacroMet-50ECO, VickyMacroMet-50, VickyMacroMet-100. Модификации твердомеров отличаются диапазоном прикладываемых нагрузок, конструкцией, степенью автоматизации процесса измерений.

Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся любым удобным технологическим способом на маркировочную табличку, закрепленную в месте, указанном на рисунках 1-3.

Пломбирование твердомеров не предусмотрено.

Нанесение знака поверки на корпус твердомеров не предусмотрено.

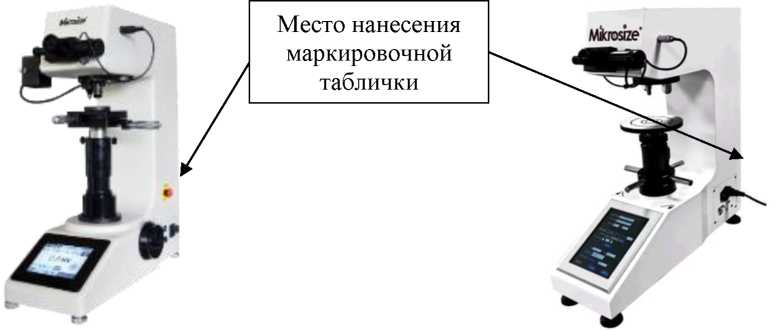

Общий вид твердомеров с указанием места нанесения маркировочной таблички приведён на рисунках 1-3.

Внешний вид. Твердомеры Виккерса (VickyMacroMet), http://oei-analitika.ru

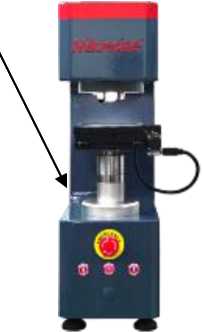

Рисунок 2 - Общий вид твердомеров Виккерса

VickyMacroMet-10ECO, VickyMacroMet-30ECO, VickyMacroMet-50ECO; VickyMacroMet-100

Рисунок 1 - Общий вид твердомеров

Виккерса VickyMacroMet-10, VickyMacroMet-30, VickyMacroMet-50

Место нанесения маркировочной таблички

Внешний вид. Твердомеры Виккерса (VickyMacroMet), http://oei-analitika.ru
Внешний вид. Твердомеры Виккерса (VickyMacroMet), http://oei-analitika.ru

Рисунок 3 - Общий вид твердомеров Виккерса VickyMacroMet-10AI, VickyMacroMet-50AI


Таблица 5 - Комплектность твердомера

Наименование

Обозначение

Количество

Твердомер Виккерса

VickyMacroMet

1 шт.

Персональный компьютер *

-

1 шт.

Внешнее программное обеспечение *

-

1 шт.

Цифровая камера*

-

1 шт.

Принадлежности

-

1 комплект

Руководство по эксплуатации

VickyMacroMet - 01 РЭ

1 экз.

* В соответствии с заказом


Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Виккерса

Модификация твердомеров

Испытательные нагрузки, Н

Пределы допускаемого относительного отклонения испытательных нагрузок, %

VickyMacroMet-10AI,

VickyMacroMet-10ECO, VickyMacroMet-10

2,942; 4,903; 9,807;

19,61; 29,42; 49,03;

98,07

±1,0

VickyMacroMet-30ECO, VickyMacroMet-30

2,942; 4,903; 9,807;

19,61; 29,42; 49,03;

98,07; 196,1; 294,2

VickyMacroMet-50AI; VickyMacroMet-

50ECO, VickyMacroMet-50

4,903; 9,807; 19,61;

29,42; 49,03; 98,07;

196,1; 294,2; 490,3

VickyMacroMet-100

19,61; 29,42; 49,03;

98,07; 196,1; 294,2;

490,3; 980,7

Таблица 3 - Метрологические характеристики твердомеров по шкалам Виккерса

Диапазон измерений твёрдости HV

Шкалы

Пределы допускаемых абсолютных погрешностей HV (±)

Размах чисел твёрдости HV, не более

От 50 до 75 включ.

HV20; HV30; HV50; HV100

3,0

2,4

HV3; HV5; HV10

3,0

3,0

HV1; HV2

3,0

3,0

HV0,3; HV0,5

3,1

2,9

Св. 75 до 125 включ.

HV20; HV30; HV50; HV100

3,0

3,0

HV3; HV5; HV10

3,0

3,0

HV1; HV2

4,0

4,0

HV0,5

3,0

3,5

HV0,3

4,0

4,0

Св. 125 до 250 включ.

HV20; HV30; HV50; HV100

6,0

7,0

HV3; HV5; HV10

8,0

10,0

HV1; HV2

10,0

10,0

HV0,5

13,0

10,0

HV0,3

14,0

10,0

Св. 250 до 350 включ.

HV30; HV50; HV100

7,0

7,0

HV20

10,0

10,0

HV3; HV5; HV10

11,0

11,0

HV1; HV2

13,0

13,0

HV0,3; HV0,5

17,0

15,0

Св. 350 до 525 включ.

HV30; HV50; HV100

10,0

10,0

HV5; HV10; HV20

15,5

15,5

HV2; HV3

20,0

20,0

HV1

25,0

25,0

HV0,3; HV0,5

25,0

22,0

Продолжение таблицы 3

Диапазон измерений чисел твёрдости HV

Шкалы

Пределы допускаемых абсолютных погрешностей HV (±)

Размах чисел твёрдости HV, не более

Св. 525 до 650 включ.

HV30; HV50; HV100

13,0

13,0

HV5; HV10; HV20

19,0

19,0

HV2; HV3

26,0

26,0

HV1

31,0

31,0

HV0,3; HV0,5

30,0

26,0

Св. 650 до 750 включ.

HV30; HV50; HV100

15,0

15,0

HV5; HV10; HV20

22,0

22,0

HV2; HV3

30,0

29,6

HV1

42,0

38,5

HV0,3; HV0,5

35,0

30,0

Св. 750 до 850 включ.

HV30; HV50; HV100

17,0

19,0

HV5; HV10; HV20

25,0

25,0

HV2; HV3

36,0

36,0

HV1

51,0

51,0

HV0,3; HV0,5

50,0

40,0

Св. 850 до 1000 включ.

HV30; HV50; HV100

20,0

20,0

HV10; HV20

30,0

30,0

HV3; HV5

40,0

38,0

HV2

50,0

50,0

HV1

60,0

57,0

HV0,3; HV0,5

60,0

42,0

Св. 1000 до 1250 включ.

HV30; HV50; HV100

24,0

24,0

HV20; HV10

35,0

35,0

HV3; HV5

45,0

52,0

HV2

50,0

50,0

HV1

68,0

68,0

HV0,5

70,0

66,0

Св. 1250 до 1500 включ.

HV30; HV50; HV100

26,0

26,0

HV10; HV20

39,0

39,0

HV3; HV5;

65,0

65,0

HV1; HV2

77,0

77,0

HV0,5

78,0

72,0

П р и м е ч а н и е - метрологические характеристики действительны для 5 измерений

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации

температура окружающего воздуха, °С относительная влажность окружающего воздуха, %, не более

от +15 до +35

80

Параметры электрического питания напряжение переменного тока, В частота переменного тока, Гц

от 207 до 253 от 49,5 до 50,5

Продолжение таблицы 4

Наименование характеристики

Значение

Габаритные размеры, мм, не более

VickyMacroMet-10AI, VickyMacroMet-50AI

длина

560

ширина

290

высота

700

VickyMacroMet-10ECO, VickyMacroMet-10, VickyMacroMet-30ECO,

VickyMacroMet-30, VickyMacroMet-50ECO, VickyMacroMet-50, VickyMacroMet-100

длина

600

ширина

300

высота

750

Масса, кг, не более

VickyMacroMet-10AI, VickyMacroMet-50AI

60

VickyMacroMet-10ECO, VickyMacroMet-10, VickyMacroMet-30ECO,

VickyMacroMet-30, VickyMacroMet-50ECO, VickyMacroMet-50, VickyMacroMet-100

65


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
