Принцип действия копров основан на измерении величины энергии, затраченной на разрушение образца молотом маятника, которая определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии маятника в точке максимального подъема молота после разбития образца. Значение потенциальной энергии определяется массой и длиной маятника, а также углом его отклонения от вертикальной оси.

Конструктивно копры состоят из станины с вертикальной стойкой, маятника, механизма спуска и торможения маятника, датчика угла отклонения маятника, защитного кожуха с системой блокировки спуска маятника при открытых дверях, а также модуля управления и обработки данных и/или персонального компьютера.

В верхней части вертикальной стойки в шарикоподшипниках закреплена ось, на которой подвешен маятник с бойком. Также на оси вращения маятника расположено устройство отсчета (регистрации) показаний: стрелка аналоговой шкалы и (или) датчик угла отклонения, который определяет угол падения (отклонения маятника до удара) и угол подъема маятника после воздействия на образец. Получаемая с данного датчика информация обрабатывается и отображается на дисплее модуля управления и обработки данных, расположенном на корпусе копров и/или персонального компьютера.

Под вертикальной стойкой на основании находятся опоры для размещения испытуемого образца. В зависимости от вида испытаний образец может быть закреплён на опорах, в зажимных губках или в поперечном ярме, расположенных на станине.

Персональный компьютер и модуль управления и обработки данных предназначены для управления работой копров, проведения настройки, калибровки, установки видов испытаний и их параметров, отображения и хранения результатов измерений с возможностью вывода данных на внешние устройства. Модуль управления и обработки данных выполнен в виде блока с сенсорным дисплеем и имеет порты для подключения внешних устройств. Калибровочные и установочные данные сохраняются в энергонезависимой памяти.

Копры могут быть дополнительно укомплектованы температурными камерами, механизмами автоматической подачи образцов, механизмом центрирования образцов на опорах, персональным компьютером, сменными маятниками, устройством торможения маятника, устройством изменения угла зарядки маятника. В зависимости от модификации копры могут быть оснащены дополнительно встроенным в боек молота датчиком силы удара по образцу (инструментированным бойком).

Копры выпускаются в следующих модификациях: JBW-150C, JBW-300C, JBW-450C, JBW-600C, JBW-750C, JXB-50D, JB-300B, JBS-300B, JBW-300B, которые различаются между собой внешним видом, метрологическими и техническими характеристиками.

Копры модификаций JBW-150C, JBW-300C, JBW-450C, JBW-600C, JBW-750C, JBS-300B, JBW-300B оснащаются модулем управления и обработки данных. Опционально копры данных модификаций могут быть укомплектованы персональным компьютером.

Копры могут быть укомплектованы сменными маятниками, сменными бойками маятника, дополнительными грузами на маятник.

Копры модификации JXB-50D могут выпускаться как в настольном исполнении, так и в напольном исполнении.

Копры модификаций JBW-150C, JBW-300C, JBW-450C, JBW-600C, JBW-750C, JB-300B, JBS-300B, JBW-300B выпускаются в напольном исполнении.

Все копры, кроме модификации JXB-50D, оснащены автоматическим механизмом поднятия маятника и имеют возможность задавать разный угол зарядки маятника.

Идентификация копра осуществляется методом визуального осмотра маркировочной таблички, прикреплённой на корпусе копра и отображающей информацию о модификации копра и заводском номере, а также изучения нормативно-технической документации, которая входит в обязательный комплект поставки копра и содержит информацию о метрологических и технических характеристиках копра.

Заводской номер состоит из арабских цифр, и нанесен на маркировочную табличку методом офсетной печати.

Цветовое исполнение копров может меняться по требованию заказчика или по решению изготовителя.

Нанесение знака поверки на копры не предусмотрено.

Пломбирование копров не предусмотрено.

Общий вид копров представлен на рисунках 1 - 5.

Общий вид маркировочной таблички представлен на рисунке 6.

Место нанесения маркировочной таблички представлено на рисунке 7.

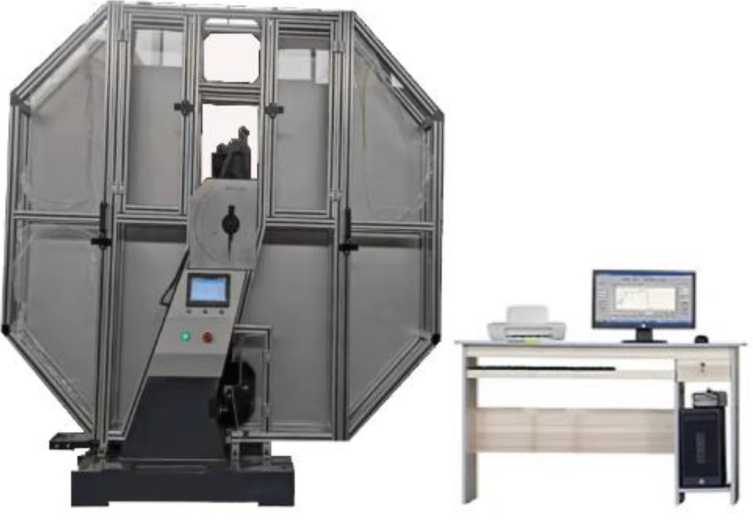

Рисунок 1 - Общий вид копров маятниковых JBW-150C; JBW-300C;

JBW-450C; JBW-600C; JBW-750C

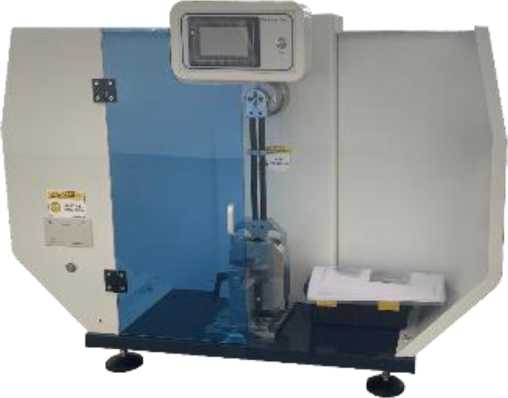

Рисунок 2 - Общий вид копров маятниковых JXB-50D

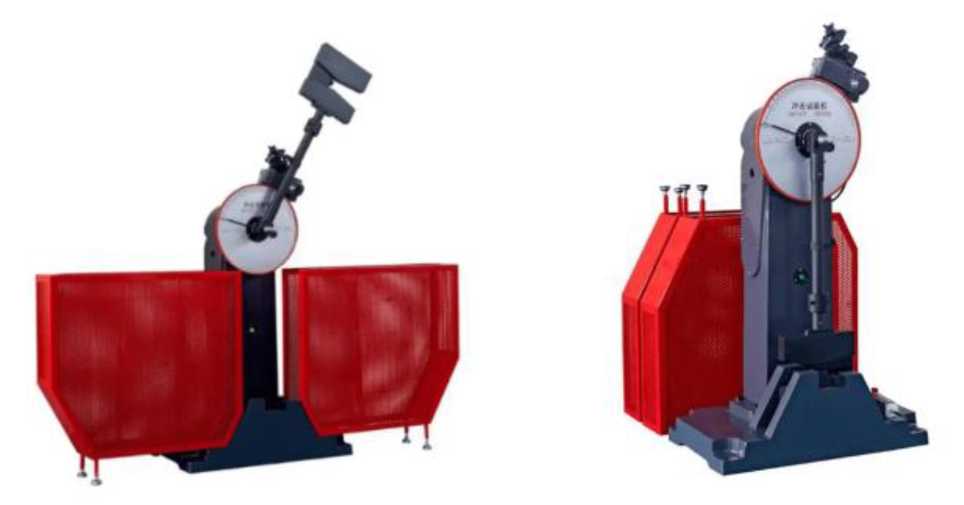

Рисунок 3 - Общий вид копров маятниковых JB-300B

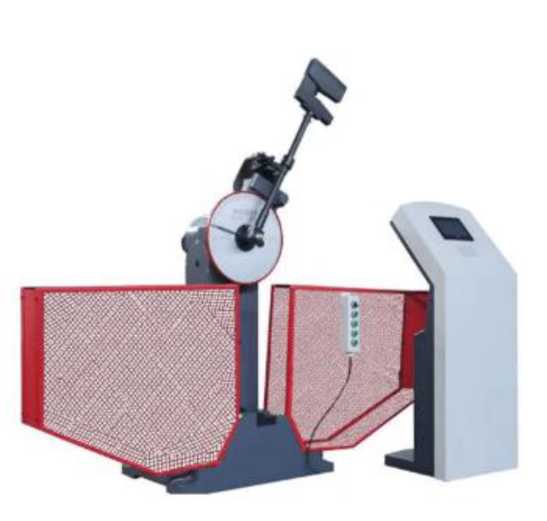

Рисунок 4 - Общий вид копров маятниковых JBS-300B

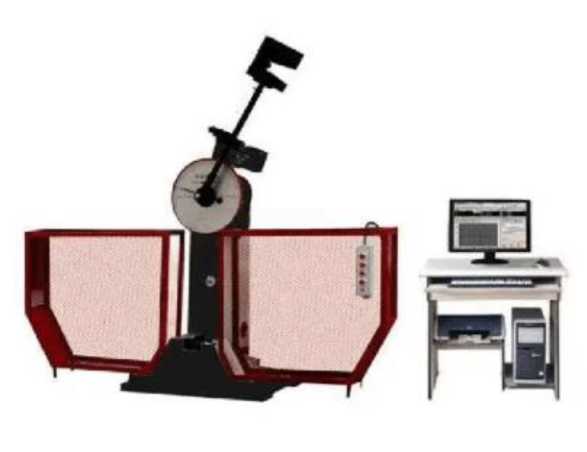

Рисунок 5 - Общий вид копров маятниковых JBW-300B

M9BI

ChengYu

Equipment: Impact Tester

Model: JBW-300C

Year: 2024

Serial No: *

Country of Origin: China

Место нанесения заводского номера

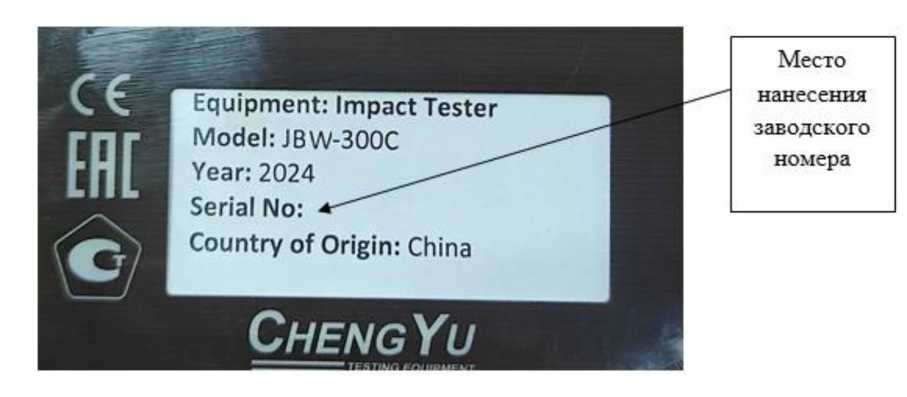

Рисунок 6 - Обозначение мест нанесения заводского номера и модификации копров

Место нанесения маркировочной таблички

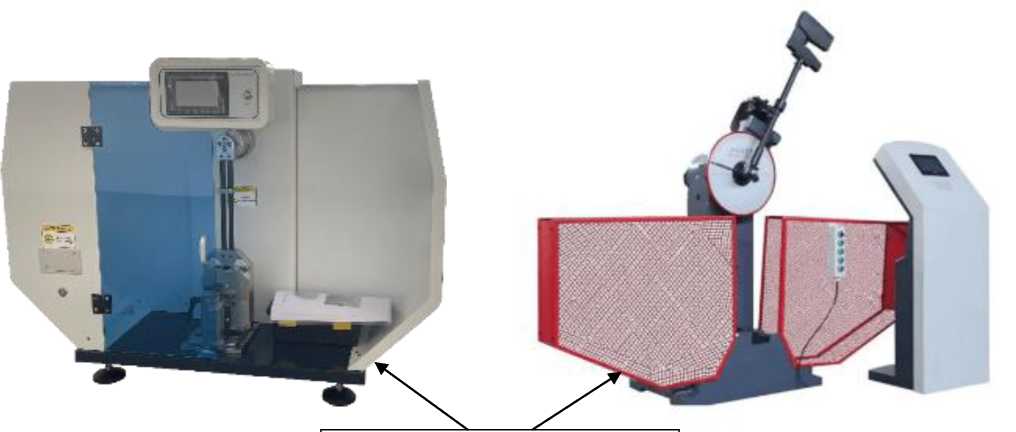

Рисунок 7 - Место нанесения маркировочной таблички

Таблица 8 -

аблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Технические . характеристики

Таблица 6 - Технические характеристики

Таблица 7 - Показатели надежности
