Номер по Госреестру СИ: 96716-25
96716-25 Приборы оптические координатно-измерительные бесконтактные
(IDP OS)
Назначение средства измерений:
Приборы оптические координатно-измерительные бесконтактные IDP OS (далее - приборы) предназначены для измерений геометрических размеров объектов с поверхностью сложной формы.

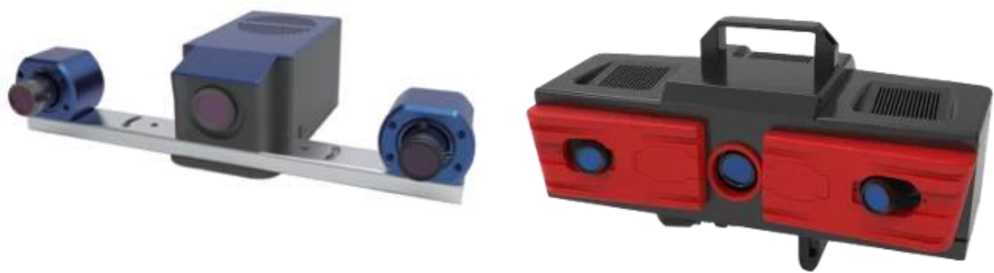

Внешний вид.
Приборы оптические координатно-измерительные бесконтактные
Рисунок № 1

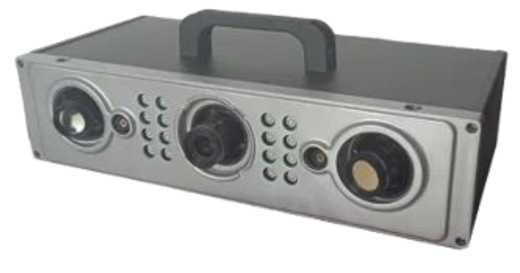

Внешний вид.
Приборы оптические координатно-измерительные бесконтактные
Рисунок № 2
Внешний вид.
Приборы оптические координатно-измерительные бесконтактные
Рисунок № 3
Внешний вид.
Приборы оптические координатно-измерительные бесконтактные
Рисунок № 4
Общие сведения
Дата публикации - 29.10.2025
Срок свидетельства - 27.10.2030
Номер записи - 40c46ff6-d742-efc7-872d-f86175cc6c19
ID в реестре СИ - 1427198
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Beijing Hangda Qingyun Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт - Room A3101, No.86 Changyang Wanxing Road, Fangshan District, Beijing
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2302 от 2025.10.27 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Приборы оптические координатно-измерительные бесконтактные (IDP OS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Beijing Hangda Qingyun Technology Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96732-25 28.10.2030 |
Приборы оптические координатно-измерительные бесконтактные, IDP LS Beijing Hangda Qingyun Technology Co., Ltd. (КИТАЙ Room A3101, No.86 Changyang Wanxing Road, Fangshan District, Beijing) |
ОТ МП |
1 год |
|
96716-25 27.10.2030 |
Приборы оптические координатно-измерительные бесконтактные, IDP OS Beijing Hangda Qingyun Technology Co., Ltd. (КИТАЙ Room A3101, No.86 Changyang Wanxing Road, Fangshan District, Beijing) |
ОТ МП |
1 год |
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Бесплатный
Кто поверяет Приборы оптические координатно-измерительные бесконтактные (IDP OS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Приборы оптические координатно-измерительные бесконтактные (IDP OS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Средства измерений работают под управлением метрологически значимого программного обеспечения TS-Scan (далее - ПО), установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TS-Scan |
|
Номер версии (идентификационный номер ПО) |
не ниже v2.0 |
|
Цифровой идентификатор ПО |
- |
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Инструкции по эксплуатации прибора» документа «Приборы оптические координатно-измерительные бесконтактные IDP OS. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 29 декабря 2018 г.;
Стандарт предприятия Beijing Hangda Qingyun Technology Co., Ltd., Китай.
Правообладатель
Beijing Hangda Qingyun Technology Co., Ltd., Китай
Адрес: Room A3101, No.86 Changyang Wanxing Road, Fangshan District, Beijing, China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес юридического лица: 119415, г. Москва, проспект Вернадского, дом 41, строение 1, помещение 263
Адрес осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Beijing Hangda Qingyun Technology Co., Ltd., Китай
Адрес: Room A3101, No.86 Changyang Wanxing Road, Fangshan District, Beijing, China
Принцип действия приборов основан на технологии структурированного света. Контрастное изображение световой сетки, проецируемое на измеряемый объект, деформируется на нём в зависимости от геометрии объекта. Сетка проецируется на объект с помощью проектора на основе светодиода. Две цифровые камеры, расположенные под углом к источнику света, осуществляют съёмку поверхности объекта вместе с деформированной сеткой. По полученным снимкам, методом триангуляции, вычисляется расстояние до каждой точки в поле зрения. Вычисления производятся для каждого пикселя кадра на основе пересечения лучей проектор - камера. Получение полной объемной модели объекта достигается путем объединения в одну модель облаков точек, полученных при съемке (сканировании) объекта в различных положениях. Для получения снимков объекта с разных сторон и под разным углом может быть использован поворотный столик, изменяющий положение сканируемого объекта в пространстве в автоматическом режиме. Совмещение облаков точек осуществляется выделением характерных элементов геометрии объекта или посредством дополнительных позиционных меток, наклеиваемых на измеряемые объекты. Между любыми из определённых точек можно провести линейные измерения.
Конструктивно приборы состоят из трёхмерного сканера, установленного на штативе, поворотного столика и компьютера с установленным программным обеспечением. Сканер состоит из проектора и двух цифровых камер.
Приборы выпускаются в следующих модификациях: IDP OS1, IDP OS5, IDP OS5X, различающиеся между собой некоторыми техническими характеристиками и погрешностью измерений. Все модификации оснащаются тремя наборами объективов для камер, с обозначением 100, 200 и 400, соответствующих диапазонам измерений.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из и букв латинского алфавита и арабских цифр, наносится на маркировочную наклейку, расположенную на задней поверхности корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических регулировок.
Общий вид приборов приведён на рисунке 1.
а)
б)
Место нанесения маркировочной наклейки с заводским номером средства измерений
в)
г)
Рисунок 1 - Общий вид приборов оптических координатно-измерительных бесконтактных
IDP OS модификаций: а) IDP OS1; б) IDP OS5 в) IDP OS5X; г) место нанесения маркировочной наклейки
Таблица 5 - Комплектность приборов
|
Наименование |
Обозначение |
Количество |
|
Прибор оптический координатно-измерительный бесконтактный |
IDP OS |
1 шт. |
|
Комплект объективов |
- |
1 шт. |
|
Штатив |
- |
1 шт. |
|
Поворотный стол |
- |
По заказу |
|
Адаптер питания от сети переменного тока |
- |
1 шт. |
|
Комплект соединительных кабелей |
- |
1 шт. |
|
Комплект калибровочных пластин с подставкой |
- |
1 шт. |
|
USB-ключ для ПО |
- |
1 шт. |
|
Руководство по эксплуатации на русском языке |
- |
1 экз. |
|
Кейс для транспортировки |
- |
1 шт. |
|
Маркеры |
- |
По заказу |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
IDP | ||
|
OS1 |
OS5 |
OS5X | |
|
Диапазон измерений геометрических размеров объектов, мм, при использовании объективов с обозначением: | |||
|
- 100 |
От 0 до 100 | ||
|
- 200 |
От 0 до 200 | ||
|
- 400 |
От 0 до 400 | ||
|
Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов, мм, при использовании объективов с обозначением: - 100 |
0,010 |
0,005 |
0,005 |
|
- 200 |
0,020 |
0,010 |
0,010 |
|
- 400 |
0,030 |
0,020 |
0,015 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Модификация |
IDP |
|
OS1 OS5 OS5X | |
|
Область сканирования, мм, при использовании объективов с обозначением: - 100 - 200 - 400 |
100x75x40 200x150x100 400x300x160 |
|
Габаритные размеры (Длина^Ширина^Высота), мм, не более |
510x300x160 |
|
Масса, кг, не более |
2,5 | 3,5 |
|
Напряжение питания от источника постоянного тока, В |
12 |
|
Условия эксплуатации: - температура окружающей среды, °С |
От 0 до +40 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний полный срок службы, лет, не менее |
8 |
