Номер по Госреестру СИ: 96720-25
96720-25 Модули аналоговых входов
(НМКП.426431.001)
Назначение средства измерений:
Модули аналоговых входов НМКП.426431.001 (далее - модули) предназначены для измерений аналоговых сигналов силы постоянного электрического тока и постоянного электрического напряжения.

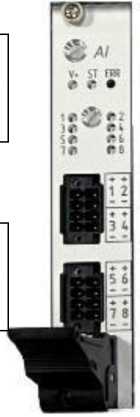

Внешний вид.
Модули аналоговых входов
Рисунок № 1
Общие сведения
Дата публикации - 29.10.2025
Срок свидетельства - 27.10.2030
Номер записи - 28fd9d73-3cb7-dc4b-1b05-132c54749b52
ID в реестре СИ - 1427194
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Федеральное государственное бюджетное образовательное учреждение высшего образования «Новгородский государственный университет имени Ярослава Мудрого»
Страна - РОССИЯ
Населенный пункт - 173003, Новгородская область, г. Великий Новгород, ул. Великая, д. 18 А
Уведомление о начале осуществления предпринимательской деятельности -
Переработанный справочник "КАТАЛОГ ГСО - 2021" УНИИМа
СТАНДАРТНЫЕ ОБРАЗЦЫ УТВЕРЖДЕННЫХ ТИПОВ, ДОПУЩЕННЫЕ К ВЫПУСКУ И ПРИМЕНЕНИЮ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2302 от 2025.10.27 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Модули аналоговых входов (НМКП.426431.001)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное бюджетное образовательное учреждение высшего образования «Новгородский государственный университет имени Ярослава Мудрого»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96720-25 27.10.2030 |
Модули аналоговых входов, НМКП.426431.001 Федеральное государственное бюджетное образовательное учреждение высшего образования «Новгородский государственный университет имени Ярослава Мудрого» (РОССИЯ 173003, Новгородская область, г. Великий Новгород, ул. Великая, д. 18 А) |
ОТ МП |
3 года |
Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).
Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.
Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.
Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.
Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Модули аналоговых входов (НМКП.426431.001)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Модули аналоговых входов (НМКП.426431.001)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) модулей представлено встроенным ПО.
Встроенное ПО модулей предназначено для обеспечения функционирования модулей, управления режимами их работы, выбора встроенных измерительных и вспомогательных функций и является метрологически значимым.
Метрологические характеристики модулей нормированы с учетом влияния встроенного ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО модулей приведены в таблице 1.
Для работы с модулями используется внешнее метрологически незначимое ПО «AI Test», устанавливаемое на персональный компьютер.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
AI Test |
|
Номер версии (идентификационный номер ПО) |
2.1 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на маркировочную этикетку любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Указание по эксплуатации» документа НМКП.426431.001 РЭ «Модули аналоговых входов. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от Т10-16 до 100 А»;
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
НМКП.426431.001 ТУ «Модуль аналоговых входов НМКП.426431.001. Технические условия».
ПравообладательФедеральное государственное бюджетное образовательное учреждение высшего образования «Новгородский государственный университет имени Ярослава Мудрого»
(ФГБОУ ВО «НовГУ», НовГУ, «Новгородский государственный университет имени Ярослава Мудрого»)
Адрес юридического лица: 173003, Новгородская область, г. Великий Новгород, ул. Большая Санкт-Петербургская, д. 41
ИНН 5321033744
Изготовитель
Федеральное государственное бюджетное образовательное учреждение высшего образования «Новгородский государственный университет имени Ярослава Мудрого»
(ФГБОУ ВО «НовГУ», НовГУ, «Новгородский государственный университет имени Ярослава Мудрого»)
Адрес юридического лица: 173003, Новгородская область, г. Великий Новгород, ул. Большая Санкт-Петербургская, д. 41
Адрес места осуществления деятельности: 173003, Новгородская область, г. Великий Новгород, ул. Великая, д. 18 А
ИНН 5321033744
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»(ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещение № 1 (комнаты № 10, 11, 12, 13, 14, 15, 16, 17), помещение № 2 (комната 15)
Правообладатель
Федеральное государственное бюджетное образовательное учреждение высшего образования «Новгородский государственный университет имени Ярослава Мудрого»(ФГБОУ ВО «НовГУ», НовГУ, «Новгородский государственный университет имени Ярослава Мудрого»)
Адрес юридического лица: 173003, Новгородская область, г. Великий Новгород, ул. Большая Санкт-Петербургская, д. 41
ИНН 5321033744
Принцип действия модулей основан на преобразовании аналоговых сигналов, поступающих от первичных преобразователей, в цифровую форму с помощью аналого-цифрового преобразователя. Полученные сигналы в цифровом виде передаются в модуль центрального процессора (далее - ЦП) и в зависимости от установленного типа входа преобразуются в значения измеряемой физической величины. Модули работают только под управлением модуля ЦП.
Конструктивно модули представляют собой печатные платы, которые устанавливаются совместно с модулем ЦП в блочные каркасы. На передней панели модулей располагаются разъемы для подключения первичных преобразователей. Модули имеют 8 измерительных входов.
Серийный номер модулей наносится на маркировочную этикетку, расположенную на печатной плате, или непосредственно на печатную плату в виде цифрового или буквенноцифрового кода любым способом, обеспечивающим долговечность и нестираемость.
Общий вид модулей с указанием мест нанесения знака утверждения типа и серийного номера представлен на рисунке 1. Нанесение знака поверки на модули не предусмотрено. Пломбирование мест настройки (регулировки) модулей не предусмотрено.
М1Г(.МЭС>Мк riC»l»»CUUHMh Г«М1МЫГ
MctyT*. аналсхсяы»
В1ОД0Й
КМКП.4264Ч 1*11
2О25-»<4.К1|
Место нанесения серийного номера
Место нанесения знака утверждения типа
'©Г-
^Al
V. ST FW ere
ie^ez
j Г Г к e *ь 10 Г В
|
- - | |
|
гг 1 |
• - 5 6 |
Рисунок 1 - Общий вид модулей с указанием мест нанесения знака утверждения типа и серийного номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного электрического тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений силы постоянного электрического тока, % |
±0,1 |
|
Диапазон измерений постоянного электрического напряжения, В |
от 0 до 10 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений постоянного электрического напряжения, % |
±0,1 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных входов, шт. |
8 |
|
Напряжение питания постоянного тока, В |
24±6 |
|
Потребляемая мощность, Вт, не более |
8 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
132х207х26 |
|
Масса, г, не более |
165 |
|
Условия эксплуатации:
|
от +5 до +40 |
|
% |
от 10 до 95 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
60000 |
