Номер по Госреестру СИ: 96738-25
96738-25 Уровни электронные
(wylerCLINO Frame)
Назначение средства измерений:
Уровни электронные wylerCLINO Frame (далее - уровни) предназначены для измерений отклонений от горизонтального и вертикального положения поверхностей различных изделий.
Внешний вид.
Уровни электронные
Рисунок № 1
Внешний вид.
Уровни электронные
Рисунок № 2
Общие сведения
Дата публикации - 30.10.2025
Срок свидетельства -
Номер записи - c58aaef9-2931-4ca7-c484-a391885b3b16
ID в реестре СИ - 1427180
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Wyler AG
Страна - ШВЕЙЦАРИЯ
Населенный пункт - Im Hölderli 13, CH-8405 Winterthur
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2320 от 2025.10.28 ПРИКАЗ_Об утверждении типов средств измерений (13)
Наличие аналогов СИ: Уровни электронные (wylerCLINO Frame)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Уровни электронные (wylerCLINO Frame)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Уровни электронные (wylerCLINO Frame)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Функционирование прибора осуществляется под управлением специализированного программного обеспечения (далее - ПО). Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
недоступно пользователю |
|
Номер версии (идентификационный номер) ПО |
1.0.7.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в п. 3.9 «Методы и методики измерений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла».
Правообладатель
Wyler AG, Швейцария
Адрес: Im Holderli 13, CH-8405 Winterthur, Switzerland
Телефон: +41 52 233 66 66
E-mail: wyler@wylerag.com
Изготовитель
Wyler AG, ШвейцарияАдрес: Im Holderli 13, CH-8405 Winterthur, Switzerland
Телефон: +41 52 233 66 66
E-mail: wyler@wylerag.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский проспект д.31
Телефон: +7(495)544-00-00, +7(499)129-19-11
Факс: +7(499)124-99-96
Web-cайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Wyler AG, Швейцария
Адрес: Im Holderli 13, CH-8405 Winterthur, Switzerland
Телефон: +41 52 233 66 66
E-mail: wyler@wylerag.com
Уровни представляют собой чугунное основание со встроенным электронным блоком. Внутри электронного блока расположены маятниковая система, аккумуляторный отсек и инфракрасный приемник. Уровни имеют два призматических и два плоских основания.
Принцип действия уровней основан на измерении емкостного сопротивления с применением маятника, расположенного между двумя электродами. В зависимости от наклонного положения уровня, маятник отклоняется от нулевого положения, изменяя емкостное сопротивление между маятником и электродами. Емкостное сопротивление преобразуется в разность потенциалов через емкостно-резистивный генератор. Разница между имеющимися потенциалами используется как первичный сигнал для определения угла наклона, который отображается на дисплее.
К средству измерений данного типа относятся уровни электронные wylerCLINO Frame с заводскими номерами Z2706, Z2737, Z2738, Z3668. Уровни с заводскими номерами Z2706, Z3668 дополнительно оснащены магнитными вставками.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из буквы латинского алфавита и четырех арабских цифр, нанесен типографским способом на маркировочную наклейку, расположенную на задней части уровня.
Нанесение знака поверки на уровни не предусмотрено. Пломбирование уровней не предусмотрено.

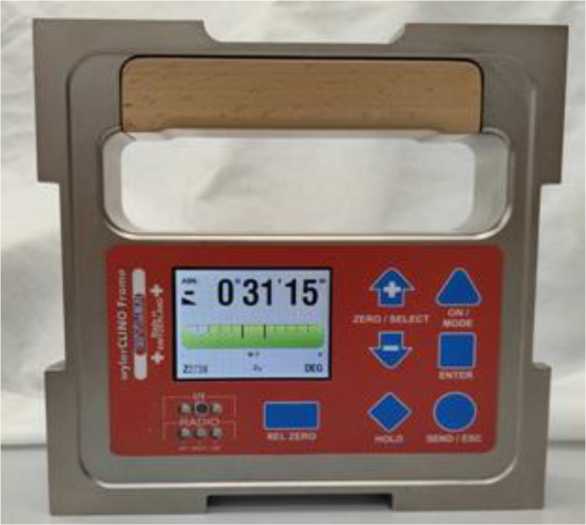

Общий вид уровней представлен на рисунке 1.
Рисунок 1 - Общий вид уровней

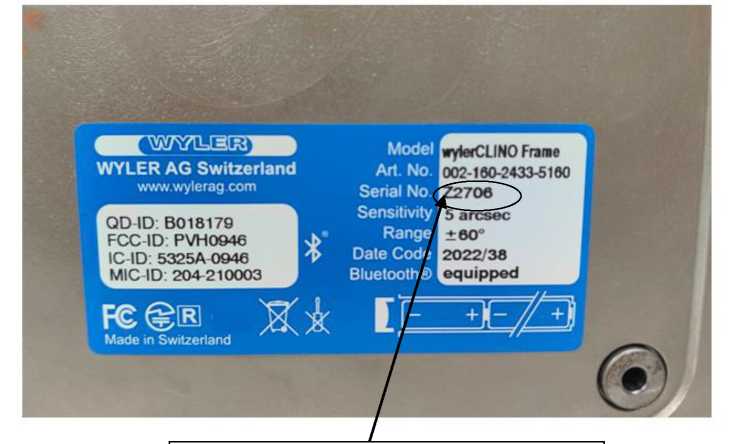

Место нанесения заводского номера
Рисунок 2 - Вид маркировочной наклейки
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений отклонений от горизонтального и вертикального положения поверхностей |
от -60° до +60° |
|
Пределы допускаемой основной абсолютной погрешности измерений отклонений от горизонтального и вертикального положения поверхностей |
±(15+0,00027|a|)", (где а измеренное значение, ") |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений, вызванной изменением температуры окружающего воздуха на 1 °С в диапазонах от 0 °С до +15 °С и от +25 °С до +40 °С |
±(0,00Ю)", (где D - верхний предел диапазона измерений, ") |
|
Дискретность отсчета |
5" |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока:
|
от 12 до 48 3 |
|
Габаритные размеры, мм, не более |
160x160x40 |
|
Масса, кг, не более |
3,5 |
|
Условия эксплуатации
|
от 0 до +40 80 |
