Номер по Госреестру СИ: 96739-25
96739-25 Расходомеры массовые
(DMF-1)
Назначение средства измерений:
Расходомеры массовые DMF-1 (далее - расходомеры) предназначены для измерений массового расхода (массы) и объемного расхода (объема) жидкости, в том числе нефти, массового расхода (массы) газа, температуры жидкости и газа, а также плотности жидкости.

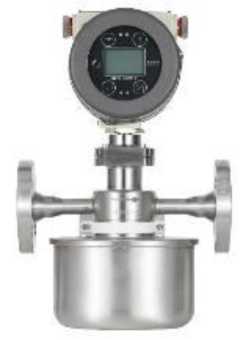

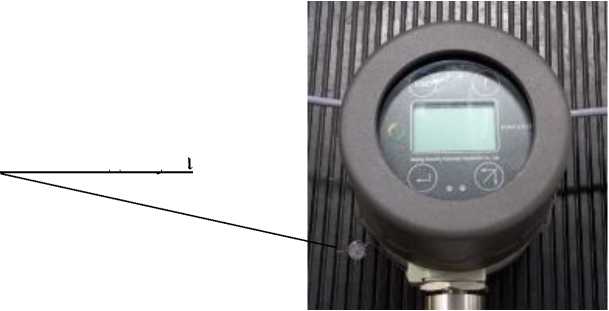

Внешний вид.
Расходомеры массовые
Рисунок № 1

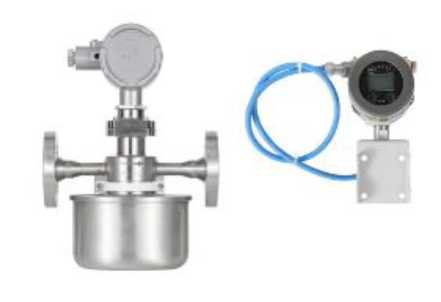

Внешний вид.
Расходомеры массовые
Рисунок № 2

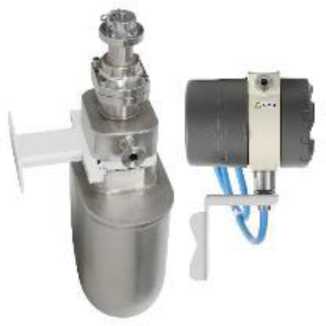

Внешний вид.
Расходомеры массовые
Рисунок № 3

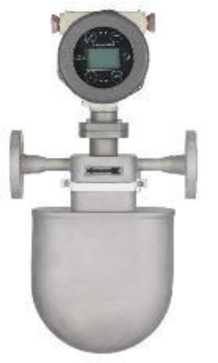

Внешний вид.
Расходомеры массовые
Рисунок № 4

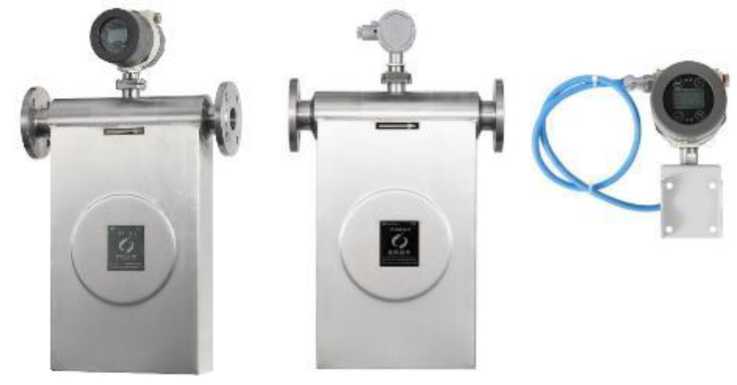

Внешний вид.
Расходомеры массовые
Рисунок № 5

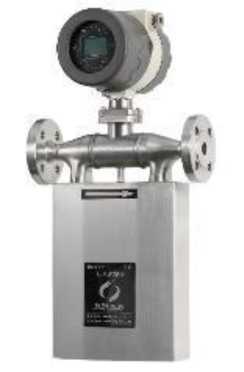

Внешний вид.
Расходомеры массовые
Рисунок № 6

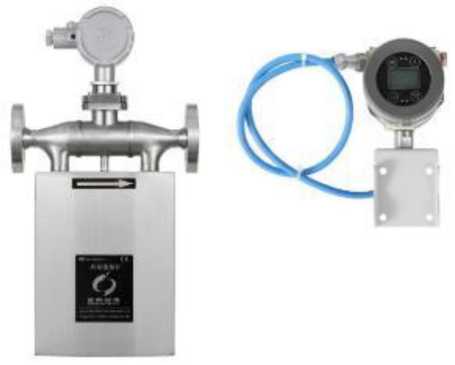

Внешний вид.
Расходомеры массовые
Рисунок № 7

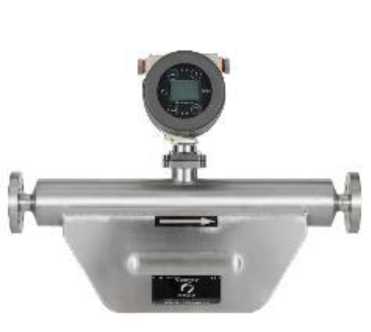

Внешний вид.
Расходомеры массовые
Рисунок № 8

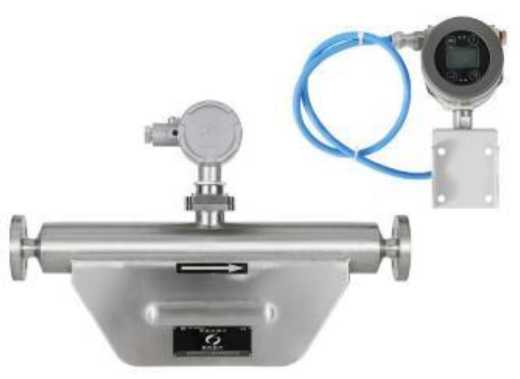

Внешний вид.
Расходомеры массовые
Рисунок № 9
Внешний вид.
Расходомеры массовые
Рисунок № 10
Общие сведения
Дата публикации - 30.10.2025
Срок свидетельства - 28.10.2030
Номер записи - df5f49d6-7b9b-b5b5-c71f-fb3be17a7816
ID в реестре СИ - 1427179
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. DMF-1-U3, мод. DMF-1-U25, мод. DMF-1-U15, мод. DMF-1-U10, мод. DMF-1-U06,
Производитель
Изготовитель - Beijing Sincerity Automatic Equipment CO., LTD
Страна - КИТАЙ
Населенный пункт - 8 building, 3rd. district, I-Town, Gaoli Zhang road, Haidian District, Beijing, 100095
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Статистика
Кол-во поверок - 98
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2320 от 2025.10.28 ПРИКАЗ_Об утверждении типов средств измерений (13)
Наличие аналогов СИ: Расходомеры массовые (DMF-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Beijing Sincerity Automatic Equipment CO., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96739-25 28.10.2030 |
Расходомеры массовые, DMF-1 Beijing Sincerity Automatic Equipment CO., LTD (КИТАЙ 8 building, 3rd. district, I-Town, Gaoli Zhang road, Haidian District, Beijing, 100095) |
ОТ МП |
1 год |
Кто поверяет Расходомеры массовые (DMF-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 98 | 97 | 98 | 0 | 0 | 98 | 98 | 0 |
Стоимость поверки Расходомеры массовые (DMF-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) расходомеров является встроенным и устанавливается в энергонезависимую память ВП предприятием-изготовителем с помощью программатора.
ПО разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО на основе измеренных данных вычисляет массу, массовый расход, объем, объемный расход, плотность и температуру. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в частотный и/или импульсный, цифровой, аналоговый выходы.
Программное обеспечение неудаляемое, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Нормирование метрологических характеристик расходомеров проведено с учетом того, что ПО является неотъемлемой частью расходомеров.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
V91-71-XX-XYX |
|
«Х» - может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО; «Y» - может принимать значение от A до Z и не относится к метрологически значимой части ПО. | |
Знак утверждения типа
Знак утверждения типананосится на шильдик методом гравировки в соответствии с рисунком 3, и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в п. 1.1 руководства по эксплуатации на расходомеры массовые DMF-1.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Приказ Росстандарта от 01.11.2019 № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
Приказ Росстандарта от 19.11.2024 года № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Техническая документация «Beijing Sincerity Automatic Equipment CO, LTD», Китай.
Правообладатель
«Beijing Sincerity Automatic Equipment CO., LTD», Китай
Адрес: No. 8 building, 3rd. district, I-Town, Gaoli Zhang road, Haidian District, Beijing, 100095, China
Тел./Факс: 010-62468399 / 010-62469399
Web сайт: www.bjssae.com
E-mail: info@bjsincerity.com
Изготовитель
Beijing Sincerity Automatic Equipment Co., Ltd.G [R[ Ex 'Место нанесения
серийного номера
Место нанесения знакаРисунок 3 - Место нанесения знака утверждения типа и серийного номера
Программное обеспечение Программное обеспечение (далее - ПО) расходомеров является встроенным и устанавливается в энергонезависимую память ВП предприятием-изготовителем с помощью программатора.
ПО разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО на основе измеренных данных вычисляет массу, массовый расход, объем, объемный расход, плотность и температуру. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в частотный и/или импульсный, цифровой, аналоговый выходы.
Программное обеспечение неудаляемое, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Нормирование метрологических характеристик расходомеров проведено с учетом того, что ПО является неотъемлемой частью расходомеров.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
V91-71-XX-XYX |
|
«Х» - может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО; «Y» - может принимать значение от A до Z и не относится к метрологически значимой части ПО. | |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности при измерении массы и массового расхода жидкости, Змж 1)2), % |
±0,10; ±0,15; ±0,20; ±0,50; |
|
Пределы допускаемой относительной погрешности при измерении массы и массового расхода газов, Змг 1), % |
±0,50; ±0,75; ±1,00; ±1,50 |
|
Пределы допускаемой относительной погрешности при измерении объема и объемного расхода жидкости, 8vж 1)2), % |
±(Змж+0,1) |
|
Пределы допускаемой абсолютной погрешности измерений температуры измеряемой среды, Дт, °С |
±(1+0,0005Т3)) |
|
Диапазон измерений плотности жидкости, кг/м3 |
от 650 до 2000 |
|
Пределы допускаемой абсолютной погрешности, измерений плотности жидкости, Др1), кг/м3 |
±2,0; ±5,0 |
| |
|
модификации DMF-1-U | ||
|
DN |
Максимальный массовый (объемный) расход жидкости, кг/ч (м3/ч) |
Стабильность нуля, Z, кг/ч |
|
3 |
40 (40/рж) |
±0,008 |
|
6 |
100 (100/рж) |
±0,02 |
|
8 |
200 (200/рж) |
±0,04 |
|
10 |
500 (500/рж) |
±0,3 |
|
15 |
1500 (1500/рж) |
±0,6 |
|
20 |
3000 (3000/рж) |
±1,4 |
|
25 |
10000 (10000/рж) |
±2,6 |
|
40 |
20000 (20000/рж) |
±4,4 |
|
50 |
30000 (30000/рж) |
±6,6 |
|
65 |
50000 (50000/рж) |
±12,0 |
|
80 |
100000 (100000/рж) |
±20,0 |
|
100 |
150000 (150000/рж) |
±32,0 |
|
125 |
200000 (200000/рж) |
±46,0 |
|
150 |
500000 (500000/рж) |
±60,0 |
|
200 |
700000 (700000/рж) |
±80,0 |
|
250 |
800000 (800000/рж) |
±160,0 |
|
300 |
1500000 (1500000/рж) |
±300,0 |
|
Рж - плотность жидкости, кг/м3 | ||
|
модификации DMF-1-V | ||
|
DN |
Максимальный массовый (объемный) расход жидкости, кг/ч (м3/ч) |
Стабильность нуля, Z, кг/ч |
|
10 |
1000 (1000/рж) |
±0,3 |
|
15 |
3500 (3500/рж) |
±0,6 |
|
20 |
7000 (7000/рж) |
±1,4 |
|
25 |
13000 (13000/рж) |
±2,6 |
|
50 |
33000 (33000/рж) |
±4,4 |
|
65 |
60000 (60000/рж) |
±12,0 |
|
80 |
100000 (100000/рж) |
±20,0 |
|
100 |
160000 (160000/рж) |
±32,0 |
|
125 |
230000 (230000/рж) |
±46,0 |
|
150 |
300000 (300000/рж) |
±60,0 |
|
200 |
500000 (500000/рж) |
±100,0 |
|
250 |
800000 (800000/рж) |
±160,0 |
|
300 |
1500000 (1500000/рж) |
±300,0 |
|
Рж - плотность жидкости, кг/м3 | ||
|
модификации DM |
F-1-U | ||
|
DN |
Диапазон массового расхода газа, кг/ч |
Стабильность нуля, Z, кг/ч | |
|
Минимальный |
Максимальный | ||
|
3 |
1 |
15 |
±0,015 |
|
6 |
3 |
65 |
±0,055 |
|
8 |
9 |
180 |
±0,36 |
|
10 |
20 |
500 |
±0,5 |
|
15 |
32 |
800 |
±0,8 |
|
20 |
80 |
2000 |
±2,0 |
|
25 |
140 |
3500 |
±3,5 |
|
40 |
240 |
6000 |
±6,0 |
|
50 |
360 |
9000 |
±9,0 |
|
65 |
720 |
18000 |
±18,0 |
|
80 |
1000 |
25000 |
±25,0 |
|
100 |
2000 |
50000 |
±50,0 |
|
125 |
2900 |
73000 |
±73,0 |
|
150 |
3800 |
95000 |
±95,0 |
|
200 |
5200 |
130000 |
±130,0 |
|
250 |
8000 |
200000 |
±200,0 |
|
300 |
14000 |
350000 |
±350,0 |
|
Значения расходов указаны для воздуха при стандартных условиях. | |||
|
модификации DM |
F-1- V | ||
|
DN |
Диапазон массового расхода газа, кг/ч |
Стабильность нуля, Z, кг/ч | |
|
Минимальный |
Максимальный | ||
|
10 |
20 |
500 |
±0,5 |
|
15 |
32 |
800 |
±0,8 |
|
20 |
80 |
2000 |
±2,0 |
|
25 |
140 |
3500 |
±3,5 |
|
40 |
240 |
6000 |
±6,0 |
|
50 |
360 |
9000 |
±9,0 |
|
65 |
720 |
18000 |
±18,0 |
|
80 |
1000 |
25000 |
±25,0 |
|
100 |
2000 |
50000 |
±50,0 |
|
125 |
2900 |
73000 |
±73,0 |
|
150 |
3800 |
95000 |
±95,0 |
|
200 |
5200 |
130000 |
±130,0 |
|
250 |
8000 |
200000 |
±200,0 |
|
300 |
14000 |
350000 |
±350,0 |
|
Значения расходов указаны для воздуха при стандартных условиях | |||
|
Наименование характеристики |
Значение |
|
Диапазон температур измеряемой среды, °С2) |
от -190 до +450 |
|
Давление измеряемой среды, МПа, не более2) |
60 |
|
Напряжение питания переменного тока частотой 50 Гц, В |
от 99 до 250 |
|
Напряжение питания постоянного тока, В |
от 18 до 30 |
Выходные сигналы
|
от 0 до 10000 от 4 до 20 HART, RS485 (RTU Modbus) |
Условия эксплуатации:
|
от -41 до +80 95 от 84,0 до 106,7 |
Маркировка взрывозащищенности по ГОСТ 31610.0-2014
|
1Ex db ia [ia Ga] IIC T6...T1Gb X Ex tb IIIC T80°C.T450°C Db X 1Ex db ib IIC T6...T2 Gb |
|
Класс защиты по ГОСТ 14254-20152) |
IP66, IP67 |
| |
|
Средняя наработка на отказ, ч |
87600 |
|
Средний срок службы, лет |
20 |
Комплектность средства измерений
аблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомеры массовые |
DMF-1 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Нормативные и технические документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Приказ Росстандарта от 01.11.2019 № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
Приказ Росстандарта от 19.11.2024 года № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Техническая документация «Beijing Sincerity Automatic Equipment CO, LTD», Китай.
Правообладатель
«Beijing Sincerity Automatic Equipment CO., LTD», Китай
Адрес: No. 8 building, 3rd. district, I-Town, Gaoli Zhang road, Haidian District, Beijing, 100095, China
Тел./Факс: 010-62468399 / 010-62469399
Web сайт: www.bjssae.com
E-mail: info@bjsincerity.com
«Beijing Sincerity Automatic Equipment CO., LTD», Китай
Адрес: No. 8 building, 3rd. district, I-Town, Gaoli Zhang road, Haidian District, Beijing, 100095, China
Тел./Факс: 010-62468399 / 010-62469399
Web сайт: www.bjssae.com
E-mail: info@bjsincerity.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
«Beijing Sincerity Automatic Equipment CO., LTD», Китай
Адрес: No. 8 building, 3rd. district, I-Town, Gaoli Zhang road, Haidian District, Beijing, 100095, China
Тел./Факс: 010-62468399 / 010-62469399
Web сайт: www.bjssae.com
E-mail: info@bjsincerity.com
Принцип измерения основан на эффекте Кориолиса, возникающего при движении измеряемой среды по изогнутой трубке, совершающей поперечные колебания с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через нее электрического тока заданной частоты. Для обеспечения баланса в приборе установлены две трубки, колеблющиеся в противофазе. Возникающие силы Кориолиса тормозят движение первой по потоку половины трубки и ускоряют движение второй половины. Возникающая вследствие этого разность фаз колебаний двух половин трубки, пропорциональна массовому расходу.
Расходомеры состоят из первичного преобразователя расхода (далее - ППР) с встроенным термометром сопротивления и вторичного преобразователя (далее - ВП). ППР представляет собой измерительную камеру с подводящим и отводящим патрубками или фланцами для монтажа на трубопровод. В измерительной камере параллельно расположены две изогнутые измерительные трубки, которые приводятся в колебательное движение при помощи электромагнитной катушки и магнита.
Сигналы с ППР и термометра сопротивления поступают на ВП, где происходит обработка, вычисление и индикация и (или) формирование выходных сигналов. Передача измеренных значений может осуществляться с помощью частотно-импульсного выхода, токового выхода, цифрового выхода RS485 (RTU Modbus), протокола HART. Также ВП имеет жидкокристаллический дисплей и элементы управления в виде сенсорных кнопок. ВП может жестко крепится на датчике (интегральное исполнение), или может быть соединен с ППР с помощью кабеля (раздельное исполнение).
Расходомеры имеют следующие варианты присоединения к трубопроводу:
-
- фланцевое;
-
- резьбовое;
-
- специальное «гигиеническое» присоединение.
-
- по спецзаказу доступны другие типы присоединений.
Расходомеры выпускаются в двух модификациях: DMF-1-U и DMF-1-V, которые отличаются друг от друга внешним видом и формой трубок ППР.
Защита от несанкционированного доступа осуществляется путем пломбирования ВП с помощью проволоки и свинцовой пломбы.
Общий вид расходомеров представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Серийный номер расходомеров наносится на шильдик в буквенно-цифровом формате методом гравировки в соответствии с рисунком 3.
б)
в)
г)
Рисунок 1 - Общий вид расходомеров массовых DMF-1:
а) интегральное и раздельное исполнение модификации DMF-1-U (DN3);
б) интегральное и раздельное исполнение модификации DMF-1-U (DN6 и DN8);
в) интегральное и раздельное исполнение модификации DMF-1-U (DN10 - DN300);
г) интегральное и раздельное исполнение модификации DMF-1-U (DN10 - DN300);
д) интегральное и раздельное исполнение модификации DMF-1-V (DN10 - DN300).
д)
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Место пломбировки
от несанкционированного доступа
О Beijing Sincerity Automatic Equipment Co., Ltd.
snceraTv
4 Серийный номер: HD42337WLL Модель DMF-1-U25AAF1006MBAABEBLDFA
TДиапазон измерений: 140-3500 кд,Ъ
I Давление: 10 0 МПа Погрешность;+0 5 % -50-+150 С Дата изготовления: 03.2025
Питание:24 VDC/500 mA IPunacc: IP67 Вы ход сигнале 4-20 mA+Har17+0-10 KHz
Инфо соединения: HG/T20592-2009 DN25 PN100 RF
Код взрывозащиты: Ex db ia|ia Ga| ВС Тб Gb. Ex tb «КЗ T80 V Ob
Изготовитель: Beijing Sincerity Automatic Equipment Co., Ltd.
'Место нанесения
серийного номера
Место нанесения знака
утверждения типа
Рисунок 3 - Место нанесения знака утверждения типа и серийного номера
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности при измерении массы и массового расхода жидкости, Змж 1)2), % |
±0,10; ±0,15; ±0,20; ±0,50; |
|
Пределы допускаемой относительной погрешности при измерении массы и массового расхода газов, Змг 1), % |
±0,50; ±0,75; ±1,00; ±1,50 |
|
Пределы допускаемой относительной погрешности при измерении объема и объемного расхода жидкости, 8vж 1)2), % |
±(Змж+0,1) |
|
Пределы допускаемой абсолютной погрешности измерений температуры измеряемой среды, Дт, °С |
±(1+0,0005Т3)) |
|
Диапазон измерений плотности жидкости, кг/м3 |
от 650 до 2000 |
|
Пределы допускаемой абсолютной погрешности, измерений плотности жидкости, Др1), кг/м3 |
±2,0; ±5,0 |
| |
Таблица 3 - Максимальные массовый расход жидкости и стабильность нуля у расходомеров
|
модификации DMF-1-U | ||
|
DN |
Максимальный массовый (объемный) расход жидкости, кг/ч (м3/ч) |
Стабильность нуля, Z, кг/ч |
|
3 |
40 (40/рж) |
±0,008 |
|
6 |
100 (100/рж) |
±0,02 |
|
8 |
200 (200/рж) |
±0,04 |
|
10 |
500 (500/рж) |
±0,3 |
|
15 |
1500 (1500/рж) |
±0,6 |
|
20 |
3000 (3000/рж) |
±1,4 |
|
25 |
10000 (10000/рж) |
±2,6 |
|
40 |
20000 (20000/рж) |
±4,4 |
|
50 |
30000 (30000/рж) |
±6,6 |
|
65 |
50000 (50000/рж) |
±12,0 |
|
80 |
100000 (100000/рж) |
±20,0 |
|
100 |
150000 (150000/рж) |
±32,0 |
|
125 |
200000 (200000/рж) |
±46,0 |
|
150 |
500000 (500000/рж) |
±60,0 |
|
200 |
700000 (700000/рж) |
±80,0 |
|
250 |
800000 (800000/рж) |
±160,0 |
|
300 |
1500000 (1500000/рж) |
±300,0 |
|
Рж - плотность жидкости, кг/м3 | ||
Таблица 4 - Максимальный массовый расход жидкости и стабильность нуля у расходомеров
|
модификации DMF-1-V | ||
|
DN |
Максимальный массовый (объемный) расход жидкости, кг/ч (м3/ч) |
Стабильность нуля, Z, кг/ч |
|
10 |
1000 (1000/рж) |
±0,3 |
|
15 |
3500 (3500/рж) |
±0,6 |
|
20 |
7000 (7000/рж) |
±1,4 |
|
25 |
13000 (13000/рж) |
±2,6 |
|
50 |
33000 (33000/рж) |
±4,4 |
|
65 |
60000 (60000/рж) |
±12,0 |
|
80 |
100000 (100000/рж) |
±20,0 |
|
100 |
160000 (160000/рж) |
±32,0 |
|
125 |
230000 (230000/рж) |
±46,0 |
|
150 |
300000 (300000/рж) |
±60,0 |
|
200 |
500000 (500000/рж) |
±100,0 |
|
250 |
800000 (800000/рж) |
±160,0 |
|
300 |
1500000 (1500000/рж) |
±300,0 |
|
Рж - плотность жидкости, кг/м3 | ||
Таблица 5 - Диапазон массового расхода газа и стабильность нуля у расходомеров
|
модификации DM |
F-1-U | ||
|
DN |
Диапазон массового расхода газа, кг/ч |
Стабильность нуля, Z, кг/ч | |
|
Минимальный |
Максимальный | ||
|
3 |
1 |
15 |
±0,015 |
|
6 |
3 |
65 |
±0,055 |
|
8 |
9 |
180 |
±0,36 |
|
10 |
20 |
500 |
±0,5 |
|
15 |
32 |
800 |
±0,8 |
|
20 |
80 |
2000 |
±2,0 |
|
25 |
140 |
3500 |
±3,5 |
|
40 |
240 |
6000 |
±6,0 |
|
50 |
360 |
9000 |
±9,0 |
|
65 |
720 |
18000 |
±18,0 |
|
80 |
1000 |
25000 |
±25,0 |
|
100 |
2000 |
50000 |
±50,0 |
|
125 |
2900 |
73000 |
±73,0 |
|
150 |
3800 |
95000 |
±95,0 |
|
200 |
5200 |
130000 |
±130,0 |
|
250 |
8000 |
200000 |
±200,0 |
|
300 |
14000 |
350000 |
±350,0 |
|
Значения расходов указаны для воздуха при стандартных условиях. | |||
Таблица 6 - Диапазон массового расхода газа и стабильность нуля у расходомеров
|
модификации DM |
F-1- V | ||
|
DN |
Диапазон массового расхода газа, кг/ч |
Стабильность нуля, Z, кг/ч | |
|
Минимальный |
Максимальный | ||
|
10 |
20 |
500 |
±0,5 |
|
15 |
32 |
800 |
±0,8 |
|
20 |
80 |
2000 |
±2,0 |
|
25 |
140 |
3500 |
±3,5 |
|
40 |
240 |
6000 |
±6,0 |
|
50 |
360 |
9000 |
±9,0 |
|
65 |
720 |
18000 |
±18,0 |
|
80 |
1000 |
25000 |
±25,0 |
|
100 |
2000 |
50000 |
±50,0 |
|
125 |
2900 |
73000 |
±73,0 |
|
150 |
3800 |
95000 |
±95,0 |
|
200 |
5200 |
130000 |
±130,0 |
|
250 |
8000 |
200000 |
±200,0 |
|
300 |
14000 |
350000 |
±350,0 |
|
Значения расходов указаны для воздуха при стандартных условиях | |||
аблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температур измеряемой среды, °С2) |
от -190 до +450 |
|
Давление измеряемой среды, МПа, не более2) |
60 |
|
Напряжение питания переменного тока частотой 50 Гц, В |
от 99 до 250 |
|
Напряжение питания постоянного тока, В |
от 18 до 30 |
|
Выходные сигналы
|
от 0 до 10000 от 4 до 20 HART, RS485 (RTU Modbus) |
|
Условия эксплуатации:
|
от -41 до +80 95 от 84,0 до 106,7 |
|
Маркировка взрывозащищенности по ГОСТ 31610.0-2014
|
1Ex db ia [ia Ga] IIC T6...T1Gb X Ex tb IIIC T80°C.T450°C Db X 1Ex db ib IIC T6...T2 Gb |
|
Класс защиты по ГОСТ 14254-20152) |
IP66, IP67 |
| |
аблица 8 - Показатели надежности
|
Средняя наработка на отказ, ч |
87600 |
|
Средний срок службы, лет |
20 |
